您提到的PCB复合测试架，通常是指在PCB（印刷电路板）制造和测试环节中使用的一种多功能集成测试治具。以下是详细说明：
核心概念解析
-
PCB测试架
- 本质是定制化夹具，用于固定PCB并连接测试设备（如ICT/FCT设备），通过探针接触测试点，验证电路连通性、电气性能等。
-
“复合”的含义
- 指在单一测试平台上集成多种测试功能，例如同时支持：
- ICT（In-Circuit Test，在线测试）：检测元器件焊接、短路/开路。
- FCT（Functional Test，功能测试）：模拟产品实际工作状态。
- Boundary Scan（边界扫描测试）：针对芯片级验证。
- 高压测试（Hi-POT）：绝缘耐压检测。
- 烧录（Programming）：固化芯片程序。
- 指在单一测试平台上集成多种测试功能，例如同时支持：
复合测试架的优势
| 优势 | 说明 |
|---|---|
| 效率提升 | 一次装夹完成多类测试，减少操作时间及设备占用。 |
| 成本优化 | 取代多个独立治具，降低硬件投入和维护成本。 |
| 空间节省 | 产线布局更紧凑，尤其适合高密度生产线。 |
| 数据整合 | 测试结果集中管理，便于缺陷追踪与分析。 |
典型结构组成
-
机械框架
- 高强度材料（如铝合金）+精密定位销，确保PCB位置精度±0.05mm。
-
探针系统
- 双头探针：上针测试元件面，下针测试焊点面；
- 高压区隔离设计：防止信号干扰。
-
模块化接口
- 可更换适配板，兼容不同PCB版本（如添加ICT/FCT转换模块）。
-
安全防护
- 紧急停止按钮、探针防压损传感器、高压互锁装置（如需2.5kV耐压测试）。
设计关键考量
- 测试覆盖率：需覆盖所有关键网络（建议≥95%节点测试覆盖率）。
- 探针选型：电流承载（如1A/针）、寿命（50万次以上）、最小间距（0.8mm细间距方案）。
- 信号隔离：高频信号使用同轴探针（阻抗50Ω），避免串扰。
- 可维护性：模块化设计，支持快速更换损坏探针（<5分钟/针）。
行业应用场景
- 消费电子：手机主板（集成射频测试 + 电源校准）
- 汽车电子：ECU控制板（高压+功能+CAN总线通信复合测试）
- 工业设备：多板模组测试（如电源+主控+接口板同步验证）
操作注意事项
- 接地规范
- 测试架必须独立接地（接地电阻<1Ω），防止静电损伤IC。
- 定期校准
- 探针阻抗每月检测，定位精度每季校正。
- 兼容性验证
- 新PCB投产后需做首件治具匹配验证（如做GR&R分析）。
实施流程建议
graph TD
A[需求分析] --> B(确定测试项：ICT/FCT/Boundary Scan等)
B --> C[制定测试覆盖率矩阵]
C --> D[机械设计：定位&探针布局]
D --> E[电路设计：信号分配&隔离]
E --> F[样架制作+实测验证]
F --> G{测试精度≥99%？}
G --Yes--> H[量产部署]
G --No--> D⚠️ 特别注意：建议与专业治具厂（如治具厂商）合作设计，提供Gerber/坐标文件+BOM清单可加速开发周期（标准交付约15-25工作日）。
需要具体参数选型（如探针型号/耐压值）或设计模板，可进一步说明需求。
PCB测试架和PCBA测试架的原理与用途
在PCBA生产制造的过程中会用到两种测试架，一种是pcb测试架，一种是PCBA测试架，很多客户会将二者弄混，有的甚至不知道测试架是做什么用的，接下来为大家介绍这两种测试架的原理以及其用途。
2023-04-27 15:32:45
PCB测试架和PCBA测试架的原理与用途
一站式PCBA智造厂家今天为大家讲讲PCBA测试架有什么用?PCB与PCBA测试架的原理和用途。在电子制造领域，PCBA测试架是确保电路板质量与可靠性的重要工具。通过模拟实际工作环境，测试架对电路板
2024-09-06 09:23:01
PCB与PCBA测试架的区别
PCB的测试架跟PCBA测试架的原理都很简单，两个都是通过金属探针去连接PCB板上的焊盘和测试点，在PCB板通电的情况下，获取测试电路的电压值和电流值等典型数值跟现象，通过得到的参数来检验产品是否合格。
2023-11-24 10:02:14

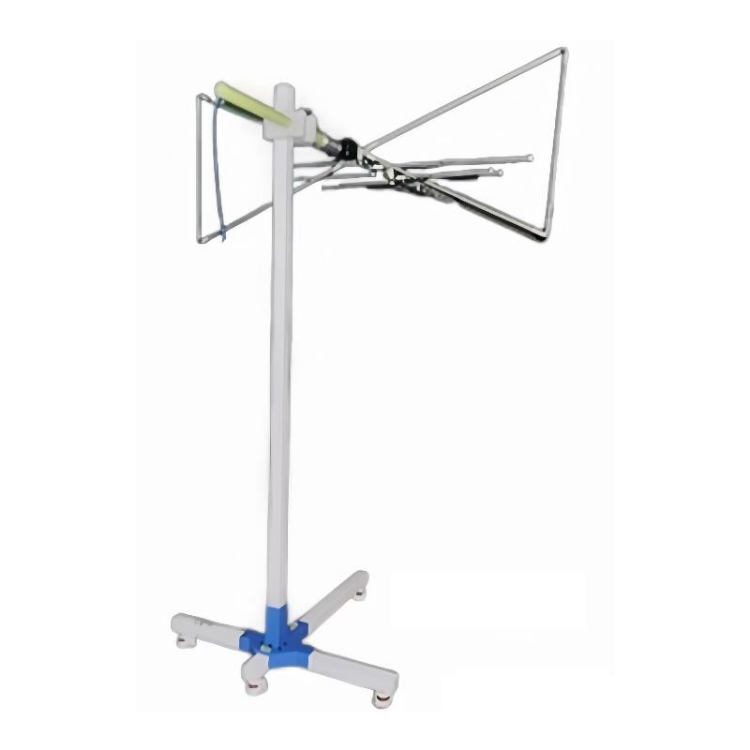

OI-AT16A全复合材料天线架
2025-01-24 11:08:29
什么是PCBA测试架_PCBA测试架的用途
PCBA测试架的原理很简单，是通过金属探针连接PCB板上的焊盘或测试点，在PCB板加电的情况下，获取测试电路的电压值、电流值等典型数值，从而观测所测试电路是否导通正常。
2020-09-25 11:37:01

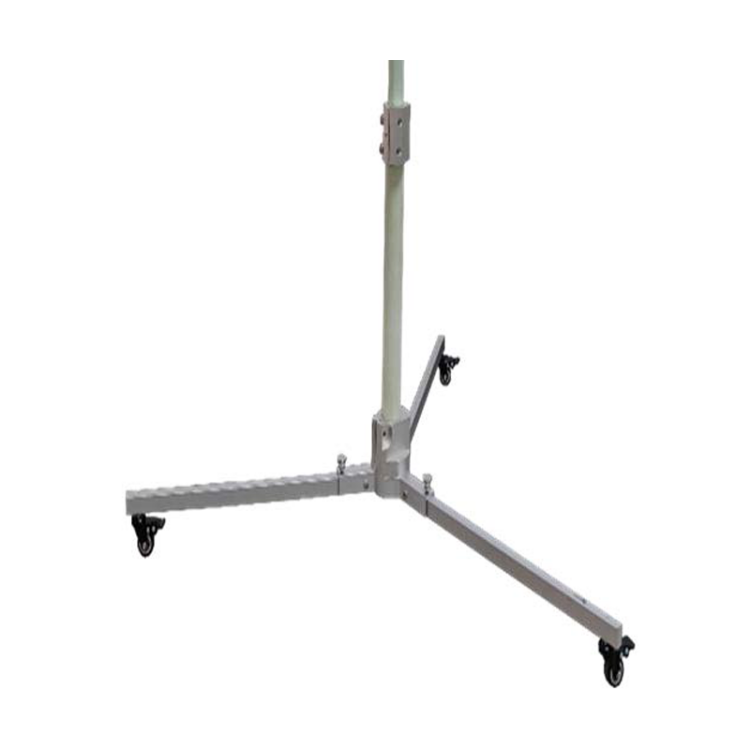

OI-AT14S半复合材料天线架
2025-01-24 11:04:18
PCBA测试架的制作步骤及要求介绍
一站式PCBA智造厂家今天为大家讲讲PCBA测试架是什么如何制作?PCBA测试架制作步骤。PCBA测试架是一种用于测试PCBA成品的定制测试设备。在制作PCBA测试架时，PCBA加工厂通常需要提供
2023-08-03 09:04:54
如何制作电路板测试架
在这篇文章中，我们将详细讨论如何制作电路板测试架。电路板测试架是用于测试和验证电子电路板功能的重要工具。本文将从以下几个方面进行阐述：了解电路板测试架、设计测试架、选择测试设备、组装测试架、调试
2024-05-28 16:12:51
PCBA测试架的制作步骤及要求介绍
PCBA测试架是指对PCBA完成品进行测试的一种设备。在进行PCBA测试架的制作时，一般需要PCBA加工厂提供Gerber文件以及PCBA样品，便于测试架的制作。现阶段的PCBA测试架，只在测试架上加装几个压板扣，靠顶针和压板扣来固定PCBA。
2019-06-13 14:53:38
PCB的两种电性测试方法
PCB电路板在生产过程中，为了保证产品交付品质，PCB在出厂前须进行严格的电性检测。飞针测试和测试架电测是常用的测试方式，那么应该如何选择呢？
2023-02-11 09:20:56

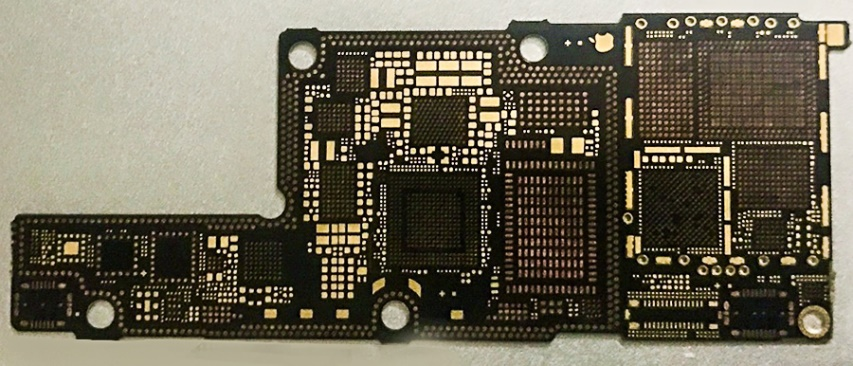

常见的PCB表面处理复合工艺分享
PCB表面处理复合工艺-沉金+OSP是一种常用于高端电子产品制造领域的工艺组合。这种复合工艺结合了沉金板和OSP（Organic Solderability Preservatives）工艺，以获得更佳的综合效果。
2024-04-30 09:11:51
复合材料的测试及分析指南
复合材料的测试和分析需求 全面的测试分析和标准有助于评估复合材料的性能。从复合材料测试和分析中获得的数据可用于将复合材料与传统材料进行比较。 复合材料测试在复合材料的供应链和产品生命周期中起着
2024-12-07 10:31:57
PCB测试站
2023-08-23 17:17:56
复合铝箔导电泡绵,强化复合铝箔胶带,PCB GASKET,贴片压敏电阻,导电胶布,模切产品
韩国卓英社科技有限公司是韩国JOINSET(株)主要产品为：EMI-ALSHIELD（防电磁波辐射的复合铝箔导电泡绵）、BOTH-M(强化复合铝箔胶带）PCB GASKET主营产品：复合铝箔导电泡绵
h1654155954.3333
2021-08-19 14:07:45

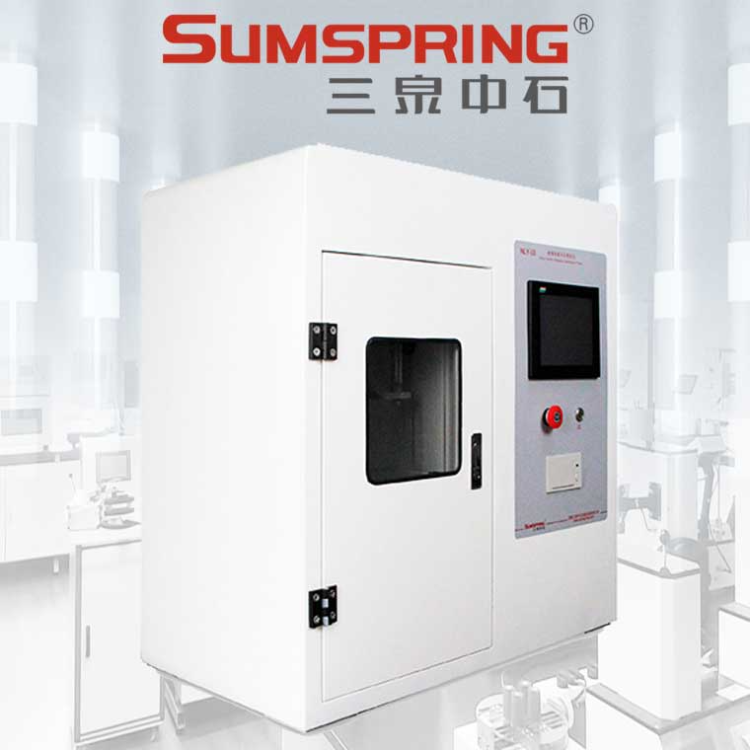

食品复合袋耐内压力测试仪
2023-10-25 16:42:21
复合材料的机械性能测试详解
内容概述 第 1 章：复合材料和机械测试简介 第 2 章：拉伸试验 （ASTM D3039） 第 3 章：压缩试验 （ASTM D3410） 第 4 章：弯曲和剪切测试 第 5 章：冲击和疲劳测试
2024-12-17 14:39:31
复合材料拉伸变形测试仪
2023-10-24 16:17:42
复合热封盖膜拨开力测试仪
2023-10-30 16:39:15
复合材料扭力测试力学性能研究
复合材料扭力测试力学性能研究是一项系统性的工作，它不仅为复合材料的合理应用提供了坚实的理论依据和数据支持，也为新型复合材料的研发和性能优化指明了方向，推动着复合材料在更广泛领域的安全应用与发展。
2025-07-22 10:41:29
关于防静电料架的认识！
现在防静电料架在很多SMT车间的应用都是比较广泛的，特别是在一些PCB上下板机的使用，但是要怎么样的一个料架才是能满足客户需求的料架呢？我个人认为料架是要它的防静电数值稳定，而且是在10的4次方到
论坛交流666
2019-07-02 17:07:15

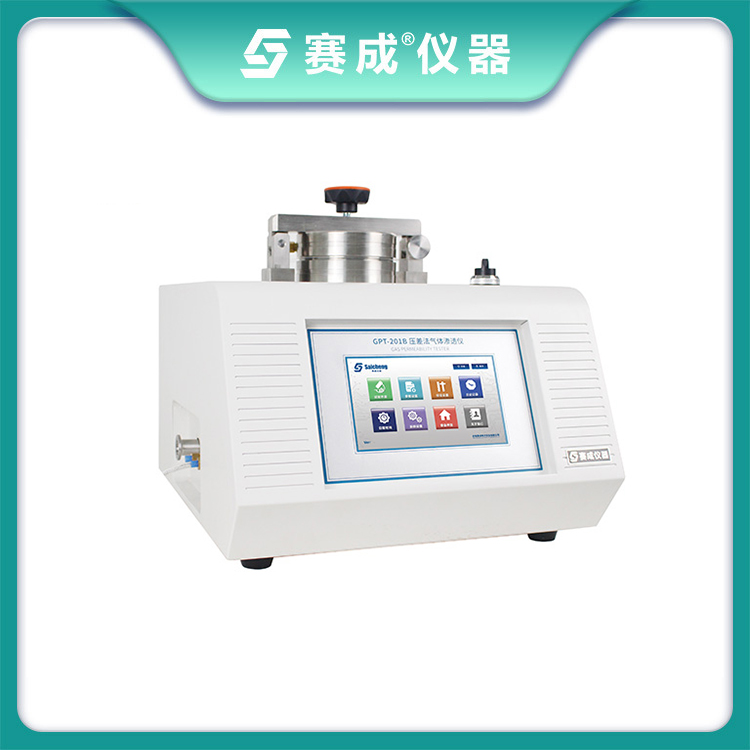

复合膜气体透过率测试仪
2023-10-27 11:29:54
PCB测试方法与作用
当涉及电子产品时，设计师有较高的机会发现错误，例如导线故障或错误。印刷电路板（ PCB ）测试方法对于确保产品正常工作至关重要。使用包括自动光学检查（ AOI ）和 X 射线检查在内的 PCB 方法
2020-10-23 19:42:12
ETC门架测试方案及对比分析
本方案主要测试内容为《JTG 2182-2020 公路工程质量检验评定标准 第二册 机电工程》标准中6.4 ETC门架系统中表6.4.2 ETC门架系统实测项目中的第20-25项进行测试，包括通信区域、RSU工作信号强度、RSU工作频率、RSU占用带宽、RSU前导码、RSU通信流程。
2022-07-22 16:53:33
多层复合布线板之弯曲PCB
先进的弯曲PCB是一种多层复合布线板，它将印刷布线板（PWB）和柔软型PCB（FPC）以多层结构层压到一起。PWB和FPC有镀铜通孔相互连接起来。该电路板适合用于小巧、轻便的设备之中。
2023-11-01 15:35:50
PCB设计的功能测试
在PCB设计中,工程师往往更关注功能测试来验证设计满足最初的规范。但测试工程师在PCB制造商和董事会组装房屋也需要电接触PCB网来验证连接,达到100%的测试覆盖率。
2019-10-24 07:06:00
常见的PCB测试方法
测试PCB或印刷电路板是PCB制造中的重要过程。这个过程与制造本身一样重要。测试过程可以为公司节省数百万美元并提高产品质量。在本文中，我们将看到常见的PCB测试方法。
2023-06-18 11:36:43

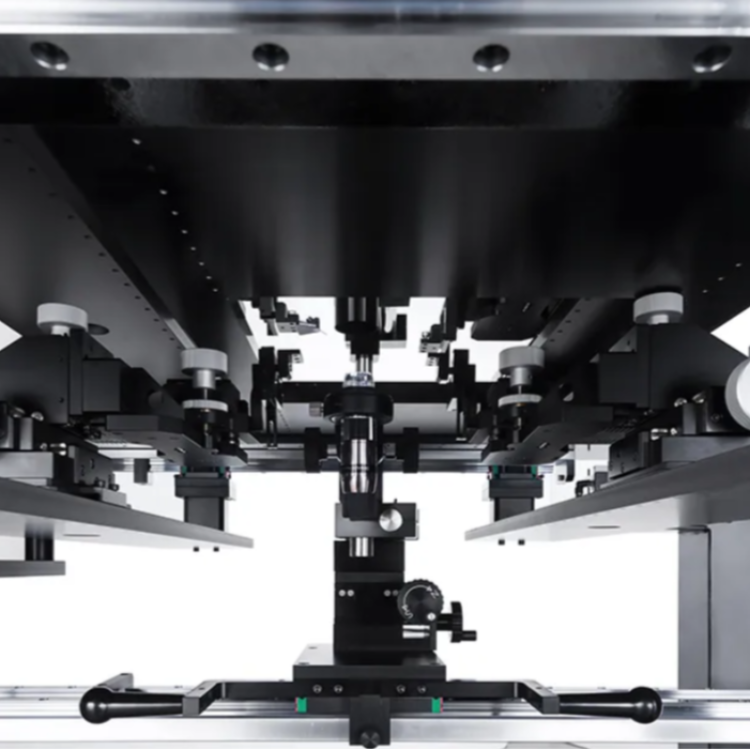

AI 毫米波 PCB 测试探针台
