关于AD8031放大电路的设计与应用，以下是用中文整理的关键信息及设计要点：
一、AD8031核心特性
- 高速运放：带宽300MHz（G=+1时），压摆率1000V/μs，适合视频放大、高速信号处理。
- 低失真：-80dBc @ 5MHz（RL=150Ω），适用于射频/中频放大。
- 宽电源范围：±5V 至 ±12V（双电源），或 +5V 至 +24V（单电源）。
- 禁用功能（DIS引脚）：禁用时输出高阻态，节省功耗。
- 轨到轨输出：输出电压接近电源轨（±12V时达±11.5V）。
二、基础放大电路设计
1. 同相放大电路
- 电路结构：
（输入信号→同相端(+IN)，反馈电阻Rf连接输出与反相端(-IN)，Rg接地） - 增益公式：
( G = 1 + \frac{R_f}{R_g} ) - 设计要点：
- 带宽受增益影响：增益↑ → 带宽↓（遵循GBW=300MHz）。
- 阻抗匹配：Rf建议1kΩ~2kΩ，避免过大导致噪声增加。
2. 反相放大电路
- 电路结构：
（输入信号→反相端(-IN)，同相端(+IN)接地，Rf反馈至输出） - 增益公式：
( G = -\frac{Rf}{R{in}} ) - 设计要点：
- 输入阻抗≈Rin（需根据信号源阻抗选择）。
- 添加补偿电容：在Rf并联1~5pF电容抑制高频振荡。
三、关键设计注意事项
-
电源退耦：
- 必做：电源引脚就近接0.1μF陶瓷电容（+Vcc→GND，-Vee→GND）。
- 高频应用：增加10μF钽电容并联，降低电源阻抗。
-
PCB布局优化：
- 缩短走线：输入/反馈路径≤10mm，避免天线效应引入噪声。
- 地平面设计：完整覆铜地平面，分割数字/模拟地。
- 示例布局：
-
稳定性措施：
- 容性负载驱动：
- 负载>10pF时，串联10Ω电阻隔离输出端。
- 反相端接2~5pF补偿电容（Cf）。
- 禁用功能使用：
- DIS引脚接高电平（>+VS-2V）禁用，悬空时默使能。
- 容性负载驱动：
-
单电源应用：
- 同相端加偏置电压（如Vcc/2），确保信号在供电范围内。
- 输出耦合电容：隔离直流分量（容量由信号频率决定）。
四、典型应用场景
- 视频放大：
配置G=+2（75Ω匹配），带宽>100MHz（AD8031AQ适合工业级）。 - ADC驱动器：
反相放大接差分驱动，抑制偶次谐波。 - 高速信号调理：
光电二极管I/V转换（反馈电阻<5kΩ，避免带宽降低）。
五、常见问题解决
- 振荡问题：检查反馈环路是否过长，增加Cf补偿（1~5pF）。
- 失真增大：负载阻抗需≥500Ω（全功率输出时），否则需缓冲器。
- 电源噪声耦合：增加LC滤波（磁珠+10μF电容）。
如需具体电路参数计算（如增益、带宽、噪声分析）或实际PCB设计指导，可提供详细需求进一步探讨。
AD8031输出信号失真怎么解决？
我使用了AD8031设计了一个差分转单端的电路，硬件制作前使用了LTspice做了仿真确保方案无问题。 然后硬件制作完后，实际测试时输出的波形明显发生了失真，是交越失真吗？原理图和实测输出如下图所示
费加罗
2023-11-14 06:32:47
AD8031 2.7 V、800 µA、80 MHz轨到轨输入/输出单路放大器
电子发烧友网为你提供(adi)AD8031相关数据表资料，例如:AD8031的引脚图、接线图、封装手册、中文资料、英文资料，AD8031真值表，AD8031管脚等资料，希望可以帮组广大的电子工程师、尤其是电子发烧友的网友们。
2019-02-15 18:31:30
AD8031和AD8032单电源电压反馈放大器
p-p；输出电流：15毫安；高级选项：VOS（最大值）=1.5 mV。应用高速电池供电系统；高组分密度系统；便携式测试仪器；A/D缓冲器；有源滤波器；高速、设置和需求放大器。一般说明AD8031（单
一只耳朵怪
2020-10-14 16:45:42
AD8031
AD8031 - 2.7 V, 800 μA, 80 MHz Rail-to-Rail I/O Amplifiers - Analog Devices
2022-11-04 17:22:44
使用AD8031作为比例放大电路时输入为零输出会偏移
[size=13.3333px]在使用AD8031作为比例放大电路时发现输入为零输出会偏移300mv至700mv怎么办？[size=13.3333px]电路图如下图所示[size=13.3333px
你我然后
2019-02-26 10:22:51
在使用AD8031作为比例放大电路时发现输入为零输出会偏移300mv至700mv怎么解决？
[size=13.3333px]在使用AD8031作为比例放大电路时发现输入为零输出会偏移300mv至700mv怎么办？ [size=13.3333px]电路图如下图所示 [size
ejlwj
2023-11-22 07:44:53
AD8031ARTZ是一款运算放大器
2023-02-02 15:26:14
AD7694电路及串口传输
：AD8031电路图如下：其中AD7694的2号脚接入陀螺仪的输出信号（之间有AD8031运放连接），我按照AD7694的时序进行读取，为什么读取的数值一直是0呢？我电路有问题导致采集到的就是0V？可是我
testd001zz
2018-12-11 10:35:12
评估AD7091R-8 12位ADC监视和控制系统的评估板
产品页面下载的评估板软件通过PC的USB端口控制评估板。板载组件包括：AD8031高速精密轨到轨运算放大器，AD8032高速精密轨到轨双运放，ADP3303高精度200 mA低压差线性稳压器和REF193 3.0伏精密微功耗，低压差，低压参考
weierda
2019-06-12 10:24:22
8031/8051/8751的特点
8031/8051/8751是Intel公司早期的产品。1、8031的特点8031片内不带程序存储器ROM，使用时用户需外接程序存储器和一片逻辑电路373，外接的程序存储器多为EPROM的2764
joereil
2021-11-23 08:04:02
用于评估AD7091R-2 12位ADC监视和控制系统的评估板
使用可从产品页面下载的评估板软件通过PC的USB端口控制评估板。板载组件包括：AD8031高速精密轨到轨运算放大器，AD8032高速精密轨到轨双运放，ADP3303高精度200 mA低压差线性稳压器和REF193 3.0伏精密微功耗，低压差，低压参考
60user31
2019-06-12 11:20:14
0.67μA、单路轨到轨 I/O 运算放大器-CBM8031
2024-11-05 14:03:15
8031单片机的特点有哪些
一、8位单片机8031/8051/8751是Intel公司早期的产品1、8031的特点8031片内不带程序存储器ROM，使用时用户需外接程序存储器和一片逻辑电路373，外接的程序存储器多为EPROM
比吥匕卟
2021-07-13 08:24:56
8031/8051/8751都有哪些特点呢
8031/8051/8751是Intel公司早期的产品。1、8031的特点8031片内不带程序存储器ROM，使用时用户需外接程序存储器和一片逻辑电路373，外接的程序存储器多为EPROM的2764
小香干
2021-11-23 06:11:45

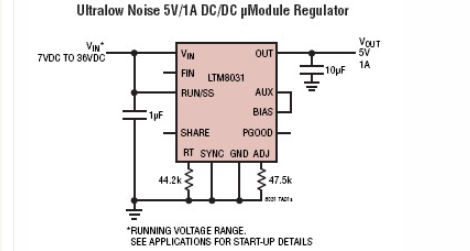

DCDC稳压器LTM8031相关资料分享
