在PCB设计软件中，“铺铜取消pads”通常指在铺铜（铜箔）操作时避免覆盖焊盘（PADs），确保焊盘与铺铜保持间距。以下是具体操作步骤（以常用软件为例）：
Altium Designer
- 设置间距规则
- 菜单栏：设计（Design） → 规则（Rules）
- 在规则编辑器中，展开 Electrical → Clearance。
- 新建规则，设置 高级查询（Query）为：
InPAD Or IsPad，并与铺铜目标（如InPolygon）的间距（例如0.2mm）。

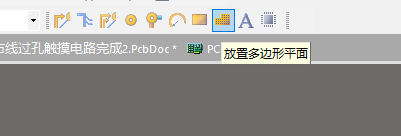

- 铺铜操作
- 绘制铺铜区域后，右键选择 铺铜操作（Polygon Actions） → 重新铺铜（Repour），系统将自动避开焊盘。
KiCad
- 调整规则间距
- 顶部菜单：文件 → 设计规则 → 规则
- 在 约束 选项卡下，设置 铜箔到焊盘（Copper to Pad） 的间距值（如
0.2mm）。
- 铺铜避让
- 使用铺铜工具绘制区域，软件默认按规则间距避开焊盘。
- 如需调整，右键铺铜选择 属性（Properties） 修改隔离距离（Isolation）。
通用技巧
- 强制避让：
若需局部控制，可在焊盘周围绘制 禁止铺铜区（Keepout） 或使用 铺铜挖空（Polygon Cutout） 工具手动避开。 - 网络隔离：
将焊盘所在网络（如GND）设置为铺铜连接目标，非该网络的焊盘自动避让（规则需允许不同网络间距）。
注意事项
- 焊盘与铺铜的间距需满足生产工艺要求（参考PCB厂家的最小间距规范）。
- 高频/高速电路可能需要通过铺铜实现屏蔽，此时需确保接地焊盘通过过孔与铺铜连接（十字连接更佳）。
按以上操作即可实现铺铜时精确避开焊盘，避免短路并提高PCB可靠性。请根据实际软件版本调整细节。
