AD8220 是一款由 Analog Devices（ADI）公司生产的高性能、低成本仪表放大器（Instrumentation Amplifier）。它在各种需要精确放大微弱差分信号、抑制共模噪声的应用中表现出色。以下是 AD8220 的主要应用领域及典型示例：
核心应用场景
-
传感器信号调理：
- 压力传感器：精确放大桥式压力传感器（如应变片）的毫伏级输出信号。
- 称重系统：用于电子秤、工业称重模块，放大称重传感器的小信号。
- 温度传感器：搭配热电偶或 RTD（需配合冷端补偿），放大微小的温差电压。
- 生物医学传感器：心电图（ECG）、肌电图（EMG）等生物电信号的低噪声放大（需注意医疗认证）。
- pH 电极/电化学传感器：放大离子浓度传感器输出的微弱电流/电压信号。
-
工业自动化与过程控制：
- 4–20mA 电流环信号接收与调理。
- 电机控制中的电流检测（通过分流电阻）。
- PLC 系统中的模拟输入模块，处理现场传感器的差分信号。
-
测试与测量设备：
- 数据采集系统（DAQ）的前端信号调理。
- 示波器或万用表中的高精度差分探头接口。
- 振动分析、应变测量的信号链前端。
-
医疗设备：
- 便携式监护仪（心电、血氧等）的信号放大（需符合相关医疗标准）。
- 医疗仪器中的低噪声、高共模抑制信号采集。
-
仪器仪表：
- 高精度电源、分析仪器的内部测量通道。
- 频谱分析仪的中频信号处理（部分设计）。
为什么选用 AD8220？
-
高共模抑制比 (CMRR)：
-
80 dB (G=1) 至 >120 dB (G≥100)，能有效抑制工频噪声（50Hz/60Hz）及环境干扰，特别适合工业噪声环境和长线传输场景。
-
-
灵活的增益设置：
- 通过单个外部电阻（RG）设定增益：G = 1 + (50 kΩ / RG)，增益范围通常为 1~1000 倍以上。
-
宽电源电压范围：
- ±2.3V 至 ±18V 双电源 或 +4.6V 至 +36V 单电源，兼容性强。
-
输入特性优异：
- 输入阻抗高（>109 Ω），减少对信号源的影响。
- 输入共模范围接近电源轨（Rail-to-Rail Input），适合处理接近地或电源的信号。
- 低输入偏置电流（<±2 nA），对高阻抗传感器友好。
-
良好的直流精度：
- 低失调电压（<50 µV）和低温漂，适合精密测量。
- 低增益误差（<0.01% at G=100）。
典型电路连接要点
-
增益电阻选择：
- 使用精密、低温度系数的电阻（如金属膜电阻），避免增益漂移。
- RG 计算公式：RG = 50 kΩ / (G - 1)。
- 例如：若需 G=100，则 RG ≈ 505 Ω。
-
参考端（REF）使用：
- 通过 REF 引脚施加基准电压（如用分压电阻、基准芯片等），可将输出电平平移至所需位置（如 1/2 Vcc）。
- 通常连接至 ADC 的参考地或偏置电压。
-
电源退耦：
- 在 V+ 和 V- 引脚附近加 0.1µF 陶瓷电容 + 10µF 电解电容，降低电源噪声。
-
输入保护：
- 在高干扰环境或传感器连接线较长时，考虑在输入端串联限流电阻（1~10kΩ）并添加 TVS/ESD 保护器件。
替代型号参考
- 若需更宽增益范围、更低噪声：AD8221（G=1~10000+）。
- 若需更高精度（超低失调）：AD8421、AD8231。
- 若需低功耗/电池供电：AD627（单电源优化）。
总结
AD8220 是一款经济实用、性能均衡的仪表放大器，尤其适合在工业控制、传感器接口、医疗仪器及测试设备中处理小信号、高噪声环境下的差分信号。设计时需重点关注增益电阻精度、电源退耦和参考端配置，以发挥其最佳性能。
AD8220 具有轨到轨输出的JFET输入仪表放大器
电子发烧友网为你提供ADI(ti)AD8220相关产品参数、数据手册，更有AD8220的引脚图、接线图、封装手册、中文资料、英文资料，AD8220真值表，AD8220管脚等资料，希望可以帮助到广大的电子工程师们。
2019-02-22 16:11:40
AD8220
AD8220 - Precision, Dual-Channel Instrumentation Amplifier - Analog Devices
2022-11-04 17:22:44
AD8220单电源输出电压范围为什么达不到？
差模75mv，共模2.5v，AD8220电源为+5V单电源，放大倍数25倍，为什么我的输出电压达不到25倍。技术手册中单电源+5V供电,基准电压2.5V时输出电压范围为0.15V~4.85V，为什么我的达不到？
空头支票
2020-07-25 08:57:56
求助，关于AD8220单电源输出电压范围的相关问题
差模75mv，共模2.5v，AD8220电源为+5V单电源，放大倍数25倍，为什么我的输出电压达不到25倍。 技术手册中单电源+5V供电,基准电压2.5(5)时输出电压范围为0.15V~4.85V，为什么我的达不到？
sayhealer
2023-11-15 06:05:23
AD8220放大器数据手册中提到的A级，B级，W级是什么？
AD8220 放大器数据手册中提到的A级，B级，W级是什么？是指民用级，工业级，汽车级吗？购买的时候怎么区分这个级别呢？ 如图：CMRR是针对B级给出的。
DH9527
2023-11-15 06:14:59
AD8220输入为0时输出零偏有87.5mv是为什么？
我现在使用AD8220做输出的缓冲，在输入为0时（实测为0.4mv），输出为87.5mv，不知道问题出在什么地方。 附电路图如下：
kingnet1222
2023-11-21 07:47:11
用AD8220仪表放大器做一个高通滤波器，测试后输出波形就只有一半的原因？
各位ADI的工程师好： 我最近用AD8220仪表放大器做一个高通滤波器，要求截止频率20HZ左右，放大30倍左右。电路图如下图1所示，J3和J4接差分输入信号，TP2为输出测试点。 然后在
叹久
2023-11-27 07:33:12
AD8220BRMZ-R7是一款仪表放大器
2023-01-03 10:57:26
DRV8220EVM评估模块技术解析与应用指南
Texas Instruments DRV8220EVM驱动器评估模块 (EVM) 用于轻松评估DRV8220电机驱动器。DRV8220集成有N沟道半桥、电荷泵稳压器以及保护电路。该器件支持PWM
2025-09-26 11:17:39
BCM8220 2.488 / 2.667-Gb / s SONET / SDH收发器
电子发烧友网为你提供Broadcom(ti)BCM8220相关产品参数、数据手册，更有BCM8220的引脚图、接线图、封装手册、中文资料、英文资料，BCM8220真值表，BCM8220管脚等资料，希望可以帮助到广大的电子工程师们。
2019-07-04 09:50:01
P3P8220A 通用峰值EMI降低IC
电子发烧友网为你提供()P3P8220A相关产品参数、数据手册，更有P3P8220A的引脚图、接线图、封装手册、中文资料、英文资料，P3P8220A真值表，P3P8220A管脚等资料，希望可以帮助到广大的电子工程师们。
2019-04-18 20:41:10
基于MSP430和UCD8220的汽车类200 VA高频逆变器参考设计
描述 此设计提供基于 TI MSP430 和 UCD8220 数字管理推挽控制器的低成本小尺寸稳定型 200-VA 直流转交流逆变器。此设计面向汽车逆变器和用于商业用途的小型逆变器。在此设计中
我在线中
2022-09-19 06:12:59
NS8220 300mW 双声道耳机音频放大器
NS8220 是一款差分/单端输入，输出无需隔直电容，能直接输出驱动的耳机放大器。客户可以通过外置输入电阻和反馈电阻灵活设置增益。 芯片内部集成有电荷泵模块，通过产生的负电压驱动输出，使得输出偏置
2024-10-12 16:32:02
UCD8220 数字辅助推挽式 PWM 控制器数据手册
UCD8220 模拟脉宽调制器 （PWM） 器件用于使用微控制器或 TMS320 DSP 系列的数字管理电源。 UCD8220 器件是一个双端 PWM 控制器，配置了推挽驱动逻辑。
2025-04-02 15:02:49
型号K8220手机现身跑分库，疑似索尼Xperia 2020年新机
据消息报道，近日一款型号为“K8220”的手机出现在Geekbench网站上，将采用高通骁龙765G处理器和8GB内存。
2019-12-19 14:10:02

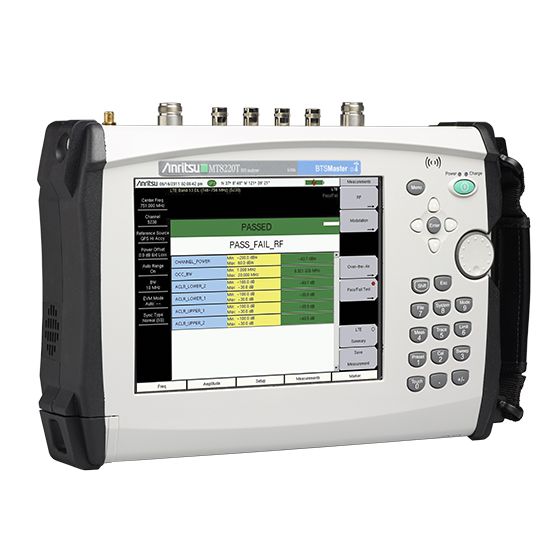

安立 MT8220T 手持分析仪 网络分析仪
