好的，关于 Cadence Layout（通常指使用 Cadence 设计工具进行版图设计），以下是用中文进行的详细解释：
Cadence Layout (版图设计)
在集成电路设计流程中指 物理设计 阶段的核心工作，主要使用 Cadence 公司提供的 Virtuoso 设计平台来完成。
核心概念与目的
- 物理实现： 将抽象的电路原理图转换成芯片制造工厂能够理解和生产的实际物理结构（几何图形）。
- 几何图形： 版图由代表不同半导体材料和金属互连层的多边形组成，例如：
- 有源区
- 多晶硅 (栅极)
- 金属层 (Metal 1, Metal 2, ...)
- 通孔/接触孔
- N阱/P阱
- 等等。
- 连接关系： 确保这些几何图形按照电路原理图的连接关系正确无误地连接起来。
- 设计规则： 严格遵守代工厂提供的 设计规则检查 规范。这些规则定义了不同图层之间几何图形的最小尺寸、最小间距、最小覆盖等，以确保芯片能够被成功制造且功能正常。
- 性能优化： 布局布线直接影响芯片的：
- 速度： 连线长度和寄生电阻电容 (RC) 影响信号延迟。
- 功耗： 布线电容影响动态功耗。
- 面积： 紧凑的布局减小芯片面积，降低成本。
- 可靠性： 避免天线效应、电迁移等问题。
- 匹配性： 对于模拟电路，关键器件（如差分对、电流镜）的版图匹配至关重要。
使用 Cadence Virtuoso 进行版图设计的主要步骤
- 启动 Virtuoso Layout Editor：
- 在 Cadence 环境中创建一个新的版图视图 (
layout) 或者打开已有的版图。
- 在 Cadence 环境中创建一个新的版图视图 (
- 导入或关联原理图 (Schematic)：
- 通常版图设计是基于一个已经验证功能的电路原理图进行的。Virtuoso 支持原理图驱动版图设计。
- 调用工艺设计包：
- 加载目标代工厂提供的 PDK。PDK 包含工艺相关的图层定义、设计规则、器件模型以及预先画好的 标准单元、IO单元和基本器件（如晶体管、电阻、电容）的版图。
- 放置器件 ：
- 手动放置： 设计师将所需的器件（如 MOS 管、电阻、电容、标准单元等）从库中调出，手动放置在版图编辑器的画布上。关键要考虑器件匹配、走线路径、热效应等因素。
- 自动布局： 对于数字模块，可以利用 Virtuoso 集成的布局布线工具（如 Innovus，以前叫 Encounter）进行自动布局，但仍需要人工干预和优化。
- 布线 ：
- 手动布线： 设计师手动绘制金属层和通孔，按照原理图的连接关系连接各个器件的引脚。需要仔细规划走线路径，避免拥挤和过长走线，考虑信号完整性和电源完整性。
- 自动布线： 对于数字模块或部分模拟模块的子模块，可以使用自动布线工具（同样如 Innovus）。自动布线后通常需要大量的人工优化。
- 添加辅助结构：
- 阱和衬底接触： 放置 N 阱、P 阱以及充足的衬底接触 (Substrate Contact/Tap) 以确保器件正常工作并抑制闩锁效应。
- 去耦电容： 在电源轨附近添加去耦电容以稳定电源电压。
- 屏蔽线： 保护关键信号线免受噪声干扰。
- 填充单元： 满足制造工艺要求的密度规则。
- 设计规则检查 ：
- 使用 DRC 工具检查版图是否违反代工厂的设计规则。常见的 DRC 工具包括 Cadence PVS 或 Pegasus，或者集成在 Virtuoso 中的 DRC 模块。必须修正所有 DRC 错误才能进行下一步。
- 版图与原理图一致性检查 ：
- 使用 LVS 工具将版图提取出来的电路网表与原始的电路原理图网表进行比对，确保两者在器件类型、参数和连接关系上完全一致。常见的 LVS 工具也是 PVS 或 Pegasus。必须通过 LVS 检查。
- 寄生参数提取 ：
- 使用 PEX 工具从最终的版图中提取实际的寄生电阻和电容值。
- 后仿真：
- 将提取出来的寄生参数网表 (通常为 SPICE 格式) 带回电路仿真环境进行仿真，验证加入实际版图寄生效应后，电路性能是否仍然满足设计要求。
- 最终验证与数据导出：
- 进行最终的电气规则检查 、天线效应检查等。
- 生成最终用于芯片制造的 GDSII 文件格式。
Cadence Virtuoso Layout Editor 的界面特点
- 图层显示窗： 显示当前使用的工艺图层，可以选择显示或隐藏特定层。
- 绘图工具栏： 包含绘制矩形、多边形、路径线、打孔、创建器件实例、添加文本等工具。
- 属性窗： 显示和编辑选中图形的属性（如图层、宽度、长度等）。
- 导航窗： 便于在大型版图中快速定位。
- 绑定键： 大量快捷键用于提高效率（如按
s拉伸，按c复制，按m移动）。 - 层次化管理： 支持模块化设计，可以将复杂版图分解为多个层次的子模块。
主要应用领域
- 模拟/混合信号 IC 设计： Virtuoso Layout 是业界标准工具，尤其擅长需要大量手工优化和考虑器件匹配的模拟电路版图设计。
- 射频 IC 设计： 对版图寄生效应非常敏感，需要精确控制和优化。
- 定制数字电路设计： 如高性能 CPU 中的关键路径单元、存储器单元、IO 单元的版图设计。
- 全定制数字设计： 整个数字模块不使用标准单元库，完全手动设计。
总结
Cadence Layout (版图设计) 是利用 Cadence Virtuoso 平台，将电路原理图转化为符合制造规则、满足性能、功耗、面积要求的物理几何图形的过程。它是一个需要精密、耐心和对物理效应有深刻理解的设计阶段，涉及器件放置、布线、严格的 DRC/LVS 验证以及后仿真，是芯片设计从“纸上谈兵”到“物理实现”的关键环节。
如果你有更具体的问题，例如某个操作如何使用、某种设计的技巧、或者某个验证步骤的细节，欢迎继续提问！
Layout软件Altium、Cadence、Mentor对比
国内的EDA软件市场几乎被三家瓜分，分别是Altium、Cadence、Mentor，也是我们这次主要分析和比较的软件。除此之外还有很多小众的Layout软件，比如什么什么在线画板之类的，这类软件
2020-11-04 09:58:45
Cadence和Mento的区别
Cadence公司的推出的SPB(Silicon Package Board)系列，原理图工具采用OrcadCIS或Concept HDL，PCB Layout采用的是Allegro。
testd27
2019-07-16 07:21:08
Cadence16.6安装包+安装教程
资料是layout软件cadence的安装链接和安装教程。安装教程非常详细，大家按照安装步骤基本都能安装好。
1鱼与渔1
2019-05-03 11:53:56
怎样才能让layout和原理图比较功能可以正常运行?
请教各位一个问题我的cadence IC 6.16 里的layout 和原理图比较功能需要glibxx3.4.9，如果我将glibxx 更新为glibxx3.4.9 以上的版本，是否layout 和原理图比较功能可以正常运行?
斯克迪亚
2021-06-25 07:33:33
Cadence 推出新一代 AI 驱动的 OrCAD X 平台，支持Cadence OnCloud，助力PCB设计提速 5 倍
内容提要 生成式 AI 自动化，将布局布线时间由几天缩短到几分钟 集成 Cadence OnCloud，支持数据管理和合作，与易于使用的新版 layout 界面一起配合，有效提升设计人员的生产力
2023-09-14 13:40:02
Cadence Virtuoso Studio流程获得Samsung Foundry认证，支持先进工艺技术的模拟IP自动迁移
内容提要 1 轻松实现节点到节点的设计和 layout 迁移 2 将定制/模拟设计迁移速度提升 2 倍 3 Cadence Virtuoso Studio 针对所有 Samsung Foundry
2023-07-04 10:10:01
Cadence宣布推出Cadence Safety Solution安全方案
Cadence Safety Solution 包括新的 Midas Safety Platform，为模拟和数字流程提供基于 FMEDA 功能安全设计和验证的统一方案 该安全流程方案为汽车、工业
2021-10-26 14:24:34
【企业直聘】聆思半导体技术（苏州）有限公司 | PCB Layout工程师|江苏苏州
招聘详情 PCB Layout工程师 1名 薪资8k-15k/月 工作地点： 宝安石岩天格科技园 岗位要求： 1、熟练使用Cadence、Allegro、Altium Designer等PCB工具
2023-03-20 01:35:12
cadence软件无法打开
电脑上安装cadence16.6在安装了PSpice for TI之后不能使用了，无法打开cadence，点击cadence图标后也没反应，请问是什么原因？
鹏宇taler
2020-10-17 14:48:52
AD、PADS、Cadence各有什么优势？
库管理非常方便，对接生产采购很容易，画出来的图特别规整。所以大公司都喜欢用Cadence。然后利用PADS弥补Cadence的一些缺点。例如看图不方便。
2023-04-10 09:44:38
全新的Cadence Allegro 17.2 3D PCB可以减少潜在的设计问题
Cadence Allegro 软件一直以来，都能够支持3D PCB 的模型制作和预览功能，但是一直以来立体感和视角的效果都不够理想。为了能够给工程师更加直观的PCB立体设计体验，Cadence做了
2019-12-09 09:02:57
cadence学习之旅
cadence是一款非常复杂，非常强大的pcb设计软件。比以前学习的99se ad10 要难太多了，如果99se是一个蚂蚁的话，那么cadence就是一头大象，99se把太多的东西都集成在一起
wmc55555
2019-07-17 06:06:21
Cadence的特点与新功能
Cadence为挑战简短、复杂、高速芯片封装设计，推出了以Windows XP的操作平台为主的Cadence SPB 16.6。
wywrtswe
2019-08-06 08:03:32

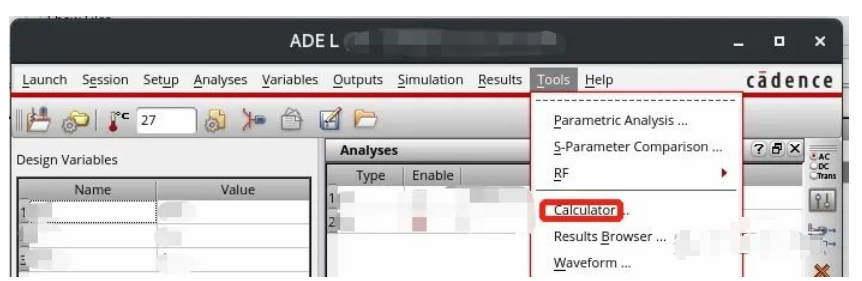

Cadence中Calculator的使用
