cadence layout edu

分享:

以下是关于 Cadence 版图设计(Layout)教育 的详细指南,涵盖学习路径、工具介绍、资源推荐及实践建议,适用于初学者和在校学生:


一、Cadence 版图设计核心工具

  • Cadence Virtuoso
    • 行业标准 IC 设计平台,用于模拟/混合信号芯片版图设计。
    • 包含原理图设计(Schematic)、版图编辑(Layout XL)、物理验证(PVS)等模块。
  • 物理验证工具
    • PVS(Physical Verification System):替代传统 Assura,支持 DRC/LVS/ERC。
    • Pegasus:高性能验证工具,适用于先进工艺节点。

二、学习路径规划

1. 基础知识储备

  • 半导体物理:PN 结、MOSFET 工作原理。
  • 集成电路工艺:CMOS 流程、光刻、刻蚀等。
  • EDA 概念:理解版图、DRC(设计规则检查)、LVS(版图与原理图一致性)。

2. 软件入门

  • Virtuoso 基础操作
    • 创建库(Library)、单元(Cell)、视图(View)。
    • 版图绘制工具:多边形、路径、接触孔绘制。
    • 层级化设计(Hierarchy)与参数化单元(Pcell)。

3. 进阶技能

  • 匹配与匹配:对称布局、抗工艺偏差设计。
  • 寄生参数提取:RC 提取与后仿真。
  • 可靠性设计:天线效应、闩锁效应(Latch-up)防护。

三、教育实践资源

1. 官方教材

  • Cadence 官方培训
    • 《Virtuoso Layout Suite User Guide》
    • 《Physical Verification with PVS》
    • 访问:Cadence Support(需授权账号)

2. 开源课程与实验

  • 大学合作项目
    • 清华大学、东南大学等国内高校的 VLSI 设计实验课,提供 Virtuoso 实验手册。
    • IEEE Xplore 搜索 "Cadence layout lab" 获取教案。
  • 开源模拟器
    • SkyWater PDK:支持 130nm 工艺,可在谷歌免费云平台运行 Virtuoso。
    • 项目链接: SkyWater Open Source PDK

3. 在线学习平台

  • CourseraVLSI CAD Part II: Layout(伊利诺伊大学)
  • YouTube 频道
    • VSD Academy:免费版图设计教程(使用 Virtuoso)。
    • The Cadence Trainer:官方操作演示。

四、实验环境搭建

1. 教育授权获取

  • 高校合作:通过学校实验室申请 Cadence 教育许可证。
  • Cadence Academic Network
    官网:Cadence Academic Network
    提供教学资料、软件授权及课程设计支持。

2. 替代方案(免费/低成本)

  • OpenLane:开源 RTL-to-GDSII 流程,支持 SkyWater PDK。
  • Magic VLSI:开源版图工具,适合基础教学。

五、职业能力提升

  • 认证考试
    • Cadence Certified Layout Designer(需官方培训)。
  • 竞赛与项目
    • 集成电路创新创业大赛:国内高校赛事,提供流片机会。
    • IEEE ISICAS:国际学生 IC 设计比赛。

六、常见问题解答

Q1:学生如何获得 Virtuoso 免费使用权?

  • 通过所在大学实验室申请教育授权,或加入 Cadence Academic Network 合作项目。

Q2:版图设计岗位需要哪些技能?

  • 必备:Virtuoso/PVS、工艺规则解读、LVS/DRC 调试。
  • 加分:Tcl脚本、版图自动化(Skill/Python)。

Q3:无流片条件如何实践?

  • 使用 FinFET 工艺仿真套件(如 FreePDK45)进行虚拟流片验证。
  • 开源 PDK(如 SkyWater 130nm)支持原理图→版图→GDSII 全流程仿真。

总结

Cadence 版图设计的学习需 理论+工具+工艺 三结合:
1️⃣ 掌握半导体基础 → 2️⃣ 熟练 Virtuoso/PVS 操作 → 3️⃣ 通过开源 PDK 实践 → 4️⃣ 参与实际项目。
建议从高校实验室资源入手,逐步积累设计经验,关注业界工艺演进(如纳米节点、FinFET)。

提示:关注 Cadence 中国教育计划,部分高校提供线下培训。可联系本校微电子学院获取资源!

8.08.91 J-LINK EDU MINI

J-LINK EDU MINI

2024-03-14 22:29:47

Layout软件Altium、Cadence、Mentor对比

国内的EDA软件市场几乎被三家瓜分,分别是Altium、Cadence、Mentor,也是我们这次主要分析和比较的软件。除此之外还有很多小众的Layout软件,比如什么什么在线画板之类的,这类软件

2020-11-04 09:58:45

Cadence和Mento的区别

Cadence公司的推出的SPB(Silicon Package Board)系列,原理图工具采用OrcadCIS或Concept HDL,PCB Layout采用的是Allegro。

testd27 2019-07-16 07:21:08

Altium、cadence、PADS图文教程

Altium、cadence、PADS三款常用layout软件的教程,简单易学~~

wodekl613 2020-06-06 09:43:49

3D40-EDU

DREMEL 3D40 PRINTER - EDU KIT

2024-03-14 21:14:35

Cadence16.6安装包+安装教程

资料是layout软件cadence的安装链接和安装教程。安装教程非常详细,大家按照安装步骤基本都能安装好。

1鱼与渔1 2019-05-03 11:53:56

HaaS EDU K1是什么

HaaS EDU K1是HaaS Education Kit1的缩写,是基于阿里定制的高性能MCU-HaaS1000芯片打造的、集颜值和内涵于一身的物联网开发利器。作为云钉端一体全链路解决方案

hjfjsdgfjdsf 2021-07-23 07:30:00

怎样才能让layout和原理图比较功能可以正常运行?

请教各位一个问题我的cadence IC 6.16 里的layout 和原理图比较功能需要glibxx3.4.9,如果我将glibxx 更新为glibxx3.4.9 以上的版本,是否layout 和原理图比较功能可以正常运行?

斯克迪亚 2021-06-25 07:33:33

8.08.93 J-LINK EDU MINI CLASSROOM PACK

J-LINK EDU MINI 12PK

2024-03-14 22:29:47

Cadence 推出新一代 AI 驱动的 OrCAD X 平台,支持Cadence OnCloud,助力PCB设计提速 5 倍

内容提要 生成式 AI 自动化,将布局布线时间由几天缩短到几分钟 集成 Cadence OnCloud,支持数据管理和合作,与易于使用的新版 layout 界面一起配合,有效提升设计人员的生产力

2023-09-14 13:40:02

MCH1206EDU

MCH1206EDU - Military Grade High Voltage Chip Resistors - List of Unclassifed Manufacturers

2022-11-04 17:22:44

MCH0805EDU

MCH0805EDU - Military Grade High Voltage Chip Resistors - List of Unclassifed Manufacturers

2022-11-04 17:22:44

MCH1005EDU

MCH1005EDU - Military Grade High Voltage Chip Resistors - List of Unclassifed Manufacturers

2022-11-04 17:22:44

TBS1000B-EDU系列示波器的性能特点及应用范围

TBS1000B-EDU系列数字存储示波器是专为满足当今大专院校的需求而设计的。它是第一个使用创新的全新课件系统的示波器,教育工作者能够把教学材料无缝整合到TBS1000-EDU 示波器上。

2021-01-25 09:32:08

MCH0503EDU

MCH0503EDU - Military Grade High Voltage Chip Resistors - List of Unclassifed Manufacturers

2022-11-04 17:22:44

MCH0603EDU

MCH0603EDU - Military Grade High Voltage Chip Resistors - List of Unclassifed Manufacturers

2022-11-04 17:22:44

MCH1004EDU

MCH1004EDU - Military Grade High Voltage Chip Resistors - List of Unclassifed Manufacturers

2022-11-04 17:22:44

Cadence Virtuoso Studio流程获得Samsung Foundry认证,支持先进工艺技术的模拟IP自动迁移

内容提要 1 轻松实现节点到节点的设计和 layout 迁移 2 将定制/模拟设计迁移速度提升 2 倍 3 Cadence Virtuoso Studio 针对所有 Samsung Foundry

2023-07-04 10:10:01

Cadence宣布推出Cadence Safety Solution安全方案

Cadence Safety Solution 包括新的 Midas Safety Platform,为模拟和数字流程提供基于 FMEDA 功能安全设计和验证的统一方案 该安全流程方案为汽车、工业

2021-10-26 14:24:34

【企业直聘】聆思半导体技术(苏州)有限公司 | PCB Layout工程师|江苏苏州

招聘详情 PCB Layout工程师  1名 薪资8k-15k/月 工作地点: 宝安石岩天格科技园 岗位要求: 1、熟练使用Cadence、Allegro、Altium Designer等PCB工具

2023-03-20 01:35:12

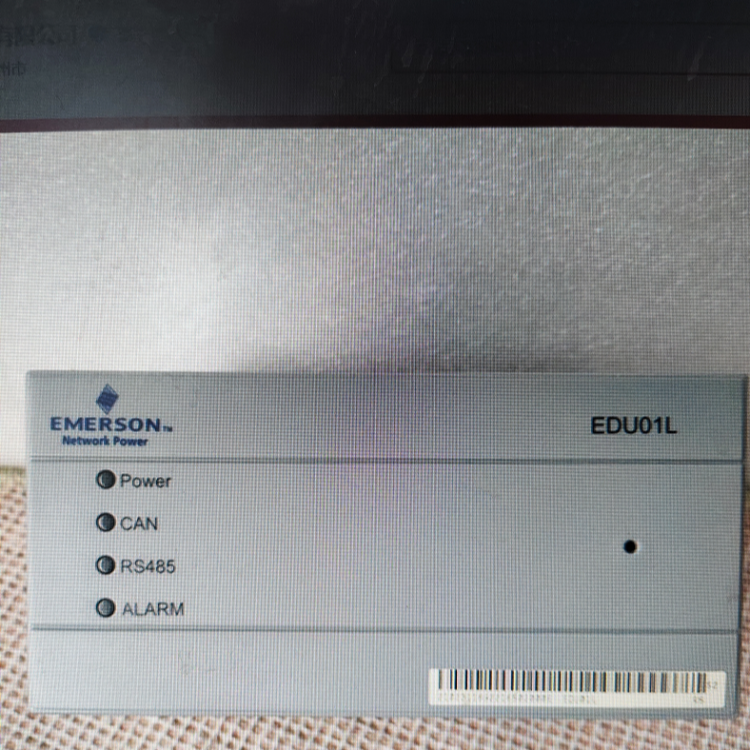

EDU01L直流配电监控模块

2026-04-01 16:00:26

DCDC的Layout终极奥义

关于Buck和Boost的,我已经写了几篇,不过很少提到PCB Layout,这篇就说说PCB Layout

2022-08-18 11:28:44

cadence软件无法打开

电脑上安装cadence16.6在安装了PSpice for TI之后不能使用了,无法打开cadence,点击cadence图标后也没反应,请问是什么原因?

鹏宇taler 2020-10-17 14:48:52

AD、PADS、Cadence各有什么优势?

库管理非常方便,对接生产采购很容易,画出来的图特别规整。所以大公司都喜欢用Cadence。然后利用PADS弥补Cadence的一些缺点。例如看图不方便。

2023-04-10 09:44:38

Cadence功耗分析步骤

Cadence功耗分析首先需生成power grid library

2023-09-06 09:47:50

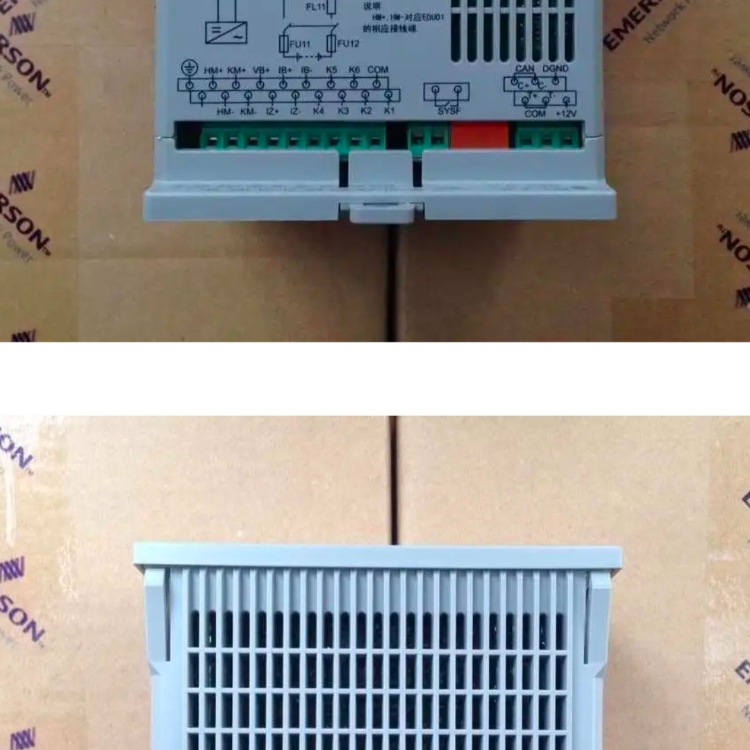

EDU01 直流配电监控模块
