好的！风机盘管的安装图通常会包含设备本身、水管连接、风管连接、冷凝水排放、电气接线以及安装位置示意等关键部分。
以下是一个典型风机盘管（吊顶卧式暗装）安装示意图的文字描述及相关要点：
核心组成部分（安装图通常展示以下内容）
- 风机盘管本体：
- 位置： 一般吊装在房间吊顶内（图例显示为矩形设备置于吊顶龙骨上方）。
- 固定： 使用吊杆（通常为φ8~10mm，图例中带螺母或膨胀螺栓固定在楼板）和减震吊钩（图例显示为设备四角通过吊钩与吊杆连接）进行悬吊安装。关键点： 设备必须水平、牢固、有减震措施。
- 冷冻水/热水供回水管路连接：
- 位置： 在设备侧面（通常一侧或两端）设有供水管（IN）和回水管（OUT）接口。
- 连接方式： 图中会示意软接管（通常是金属软管或橡胶软管接头）连接到设备的进出水口。
- 阀门： 在供回水总管靠近设备的位置（软接管前）会标注安装阀门：手动调节阀、电动两通阀/三通阀（用于根据温控器信号自动调节水流量）以及旁通阀（图上可能简化为带阀门的旁通管）。供回水之间会画出平衡阀（或调节阀）。
- 坡度与排气： 总管通常有坡度（图中用箭头示意水流方向和0.003或0.002等坡比标注），在最高点标注自动排气阀。
- 保温： 所有水管（包括阀门、软管接头以外的部分）都会被包裹保温层（图例中用波浪线或虚线示意）。
- 冷凝水排放系统：
- 位置： 在设备底盘的凝水盘下方有排水口。
- 连接方式： 图中示意用PVC-U管道连接排水口。
- 存水弯： 这是安装图的关键细节！ 图中会清晰显示在排水管靠近设备出口处必须设置存水弯（带水封的U型弯头），并在其附近标注“存水弯”或“P-Trap”字样。
- 坡度： PVC排水管必须保证顺水流方向有至少≥1% 的坡度（图中用箭头和坡比标注）。
- 排向： 最终排至指定地漏或排水干管（图中用虚线或符号示意走向）。
- 透气（可选）： 长距离排水管可能标注在高点加设透气帽（图中标注透气口）。
- 送回风风管连接（如需）：
- 风管： 在设备的回风口和送风口处连接回风管和送风管（图中用双线表示矩形风管）。
- 风口： 在房间吊顶下方安装回风格栅和送风口（散流器、百叶等），图中标注风口位置。
- 软接头： 在设备与风管接口处通常有帆布软连接（图示为波浪状连接）。
- 风阀（可选）： 可能在风管上示意安装手动调节风阀或电动风阀。
- 电气接线：
- 电源线： 图中标注220V/380V电源接入设备（通常接至设备自带电源接线盒）。
- 温控器： 图中示意从设备控制板引出控制线（低压线）至安装在墙上的温控器（图例中标示温控器面板）。
- 控制线： 对于电动阀，会标明从温控器/设备控制板引出的控制线连接到阀门执行器（图中用虚线表示）。
- 安装位置示意（平面图/剖面图）：
- 在平面图中，标注风机盘管在房间顶棚的位置（通常是一个矩形框），并关联到详图编号。
- 在剖面图中，清晰地展示设备、吊顶、管道在空间中的相对位置关系（楼层高度、吊顶高度、梁下安装空间等）。
- 维护空间要求：
- 安装图中通常会用虚线框或文字标注设备周围所需的最小检修空间（特别是电机端、接线盒端、凝水盘侧），如“≥600mm”。
- 安装注意事项标注（关键！）
- 设备吊装必须水平（图示水平符号）。
- 凝水管坡度必须保证。
- 必须设置带水封的存水弯（用醒目符号或文字标注）。
- 阀门、仪表安装位置（图示阀门手柄需易于操作）。
- 管道保温必须严密（图示保温层连续包裹）。
- 减震措施必须到位（图示减震吊钩/弹簧垫）。
- 与墙体、梁或其他设备的距离要求（图示最小间距）。
风机盘管安装要点总结
- 位置选择： 靠近被控区域中心、避开床头、主灯上方、远离热源（暖气/厨房油烟）、考虑送回风气流组织顺畅、易于排水（保证坡度）、留足检修空间（约0.6x0.6m）。避免直接安装在人员长期停留位置上方。
- 稳固安装： 使用足够数量、强度（φ8~10mm）的吊杆，配合带橡胶垫圈的吊钩或减震器，确保设备水平、牢固悬吊，有效吸收震动和噪音。
- 精确的水系统安装：
- 阀门配置： 供水管装手动阀、电磁/电动阀（实现通断或比例调节），回水管装手动阀、平衡阀，供回水间加旁通阀（保证系统最小流量）。电动阀信号线须接至温控器或控制器。
- 过滤装置： 在回水总管入口处（设备上游）安装Y型过滤器。
- 排气与坡度： 系统高点设自动排气阀，所有管道按水流方向设≥0.002-0.003坡度。
- 保温： 水管及附件（除阀门操作手柄外）包覆厚度足够的保温层（如≥20mm橡塑），杜绝冷热量损失与凝露。
- 可靠的冷凝水管理：
- 坡度是关键： PVC排水管坡度严格≥1%，绝对禁止倒坡或无坡度铺设。
- 必备存水弯： 紧贴设备出口设置≥50mm水封的存水弯（P型或S型），防止异味反窜与气流短路。
- 就近排放： 优先直排专用地漏，避免长距离、多弯头敷设，确需延长时需加大管径（如De25→De32）并在高点设置透气口。
- 水盘清洁： 安装前清理盘内杂物，运行后定期清除积污。
- 低噪风管连接（如需）：
- 设备进出口设≥200mm防火帆布软接，消减震动噪音传播。
- 风管保证严密不漏风，内壁光滑少阻力。
- 送、回风口位置合理分布（避免短路），风阀方便调节平衡。
- 规范的电气接线：
- 安全接地： 设备外壳可靠接地（PE线）。
- 独立电源： 最好单独回路供电，并配漏电保护开关。
- 控制匹配： 温控器安装位置合理（1.4m高，避开直吹和热源），按说明书连接电源、风机调速线（高/中/低）、电动阀控制线。
- 预留维护通道： 确保设备四面（尤其电机/电控端）有≥600mm的操作空间，吊顶设活动检修口（≥450x450mm）正对关键部件。
- 调试与交付：
- 管道试压： 水系统0.8-1.0MPa压力测试无漏。
- 排水试验： 凝水管注水确认通顺无阻，存水弯水封正常。
- 功能测试： 逐台通电试运行，检查各档风速、噪音、温控响应、阀件动作、冷凝排放是否达标。填写调试记录存档。
哪里可以找到具体图纸？
- 设备厂家样本/官网： 各风机盘管品牌（如开利、特灵、约克、格力、美的、麦克维尔等）都会提供标准安装详图PDF下载，这是最准确、最权威的来源。
- 暖通设计图纸： 项目的施工图纸（暖通专业分册）中通常包含所有风机盘管的具体安装位置、尺寸及节点详图。
- 标准图集： 如国家建筑标准设计图集（如12K404《风机盘管安装》）或地方标准图集，提供了标准化的做法和详图。
- 施工技术规范： GB50300/GB50243/GB50242等标准有详细的技术要求。
重要提示
- 实际安装图会因具体项目、设备型号（卧式/立式/明装/暗装/卡式）、建筑结构（梁下空间大小）、空调系统形式（两管制/四管制）、设计院习惯等有诸多变化。
- 存水弯的存在和正确安装是避免异味的核心关键，在审图时必须重点关注！
- 保温的完整性和水管坡度是避免冷凝水滴漏的关键。
- 检修空间的预留关系到后期维护的可行性，不可忽视。
希望这个详细的中文描述能帮助你理解风机盘管安装图的核心内容！如果你需要查看某个具体品牌或特定情境（如立式明装）的安装图，最好查找对应的厂家资料或设计图纸。需要我帮你找某个标准的安装示意图吗？
直流无刷风机盘管缺点
直流无刷风机盘管缺点 风机盘管机组主要由低噪声电机、盘管等组成。风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。我们说了风机盘管的很多
2023-05-08 14:39:14
直流无刷风机盘管与普通交流电机风盘有什么区别和不同呢
注：水舒适整理原创，转载请注明出处，面斥不雅直流无刷风机盘管由于具有节能、无级调速、安静、寿命长等优点，所以在许多新建项目中都被广泛应用，并且也越来越得到市场的认可与青睐。那么，直流无刷风机盘管
成长的小师弟
2021-09-03 06:40:14
风机盘管空调器系统的特点_风机盘管空调器系统的控制方法
风机盘管机组在中、低挡风速运行时，噪声较低，不会干扰人们的工作和休息，能创造一个较宁静、舒适的工作和生活环境。
2019-12-05 16:10:40
风机盘管单相异步电机单个电容启动案例说明
风机盘管（用单相异步电机）是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足
2021-07-29 14:58:49
风机盘管交流电机是用铝芯还是用铜芯
风机盘管（用交流电机）是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们
2021-07-05 17:54:37

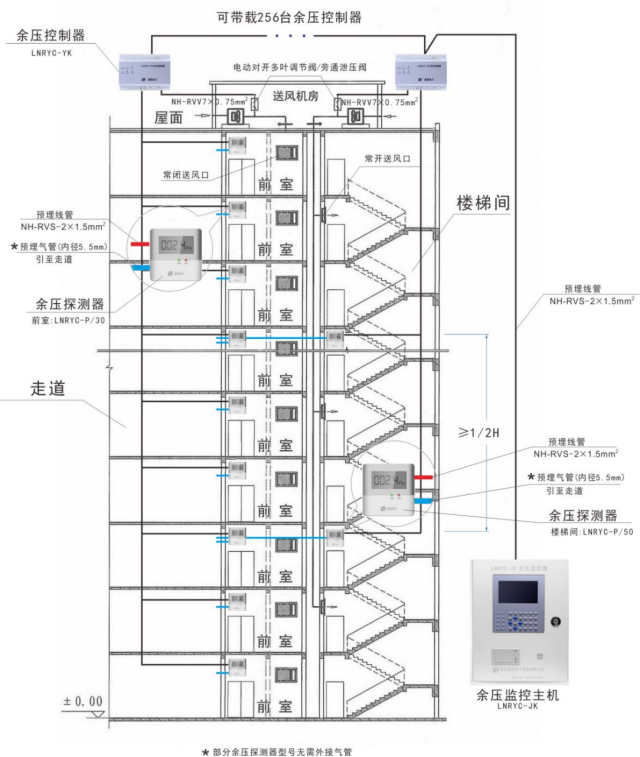

消防风机压力传感器的安装详情介绍图
关键词：消防、风机、压力传感器、安装 消防风机压力传感器系统安装示意图： 标准型接管消防风机压力传感器安装示意图： 标准型接管消防风机压力传感器安装接线拆分示意图： 审核编辑 黄宇
2023-06-19 14:35:36
EtherCAT 转 Modbus RTU 工业智能网关赋能风机盘管集中监控落地实践
一、案例概况 本案例面向高端写字楼中央空调分区温控系统，解决新部署的 汇川EtherCAT总线PLC 与存量西门子RDF300风机盘管 温控器 的异构通讯问题，实现12层共144台风机盘管的集中监控
2025-12-24 15:26:44
基于STM32 的机箱风机温控板
和机箱左、右侧板下方进风，机箱后盖板上方出风。机箱前面板安装输入开关(型号为: KCD2-21C) ;分机前面板应有显示屏或数码管等显示方式，环境温度等进行监测和显示。2)风机散热风里能满足2000W
轻狂书生2333
2020-04-02 21:01:57
风机安装变频器有什么好处？
随着现代工业的发展，风机作为重要的工业设备，被广泛应用于各行各业。越来越多的企业开始采用变频器来控制风机。那么，风机安装变频器有什么好处呢？ 首先，变频器可以提高风机的运行效率。传统的风机控制方式
2023-08-22 09:54:26
构建未来楼宇能源管理：风机盘管智能网关控制系统
风机盘管智能控制系统采用钡铼技术系列无线网关，搭配各类风机设备及传感器组成无线物联中央空调室内机管理系统，实现整个办公楼的空调环境智能化管理。在建筑舒适度的前提下，降低能耗，避免能源浪费。 网关通信
2024-06-27 15:45:16
排风机运转产生故障的原因
1、排风机振动剧烈： （1）机壳或进风口与叶轮磨擦； （2）基础的刚度不够或不牢固； （3）叶轮铆钉松动或轴盘变形； （4）叶轮轴盘与轴松动； （5）机壳与支架，轴承座与支架，轴承座
一只耳朵怪
2020-12-10 15:39:06
风机驱动的保护方案该怎么改进？
下面是风机驱动的电路框架图，我在担心MOS管发热严重，打算串不超过3个24V，0.4A的风机图中的123456打算接光耦保护连接到单片机上，想问下有没有改进方案啊？
nbuwerwer
2019-09-19 04:38:05
如何安装和使用防爆鼓风机
在总检查合格后，才能进行调试运转。 启动后要检测风机的振动情况，发现剧烈振动，应立即断电停车进行检查。 运行时注意避免由于实际系统阻力与设计系统阻力偏离过大而导致风机电机的电流过载，或风机喘振等现象的发生。
2020-03-22 15:55:00
国内首台吸力筒导管架基础风机安装圆满完成
同时积极协调国内顶尖的风机安装船“华祥龙”进场施工，制定详细的技术交底与全过程检测方案，采取船舶自带风机设备的运输安装模式，耗时48小时，完成了国内首台吸力筒导管架基础风机吊装。
2021-01-15 11:31:54

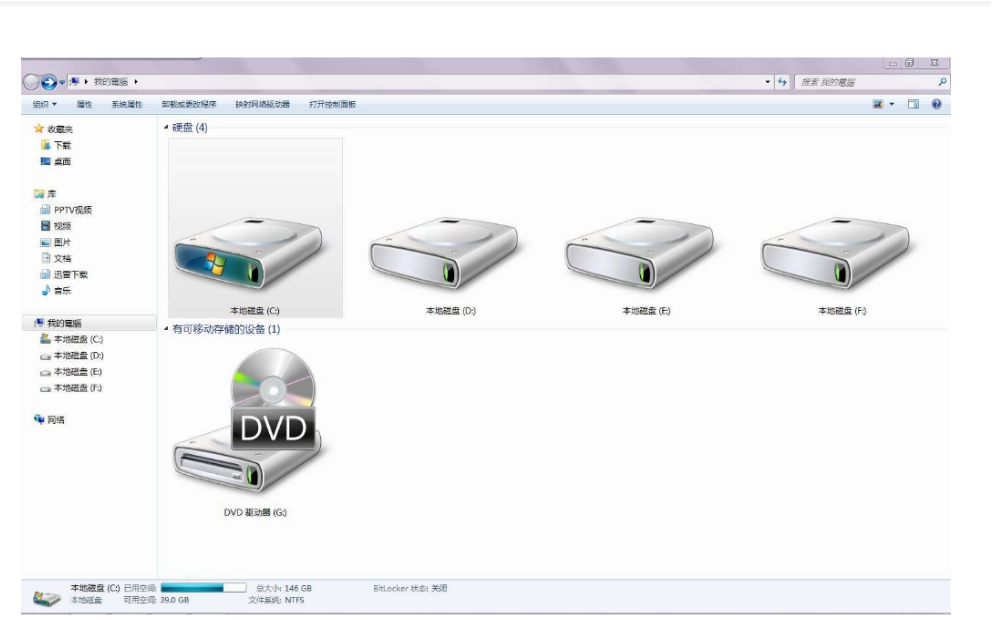

怎么样才能设置电脑C盘禁止安装任何软件
