[组图]红外遥控调整频率调频立体声广播发射机的制作(BH14

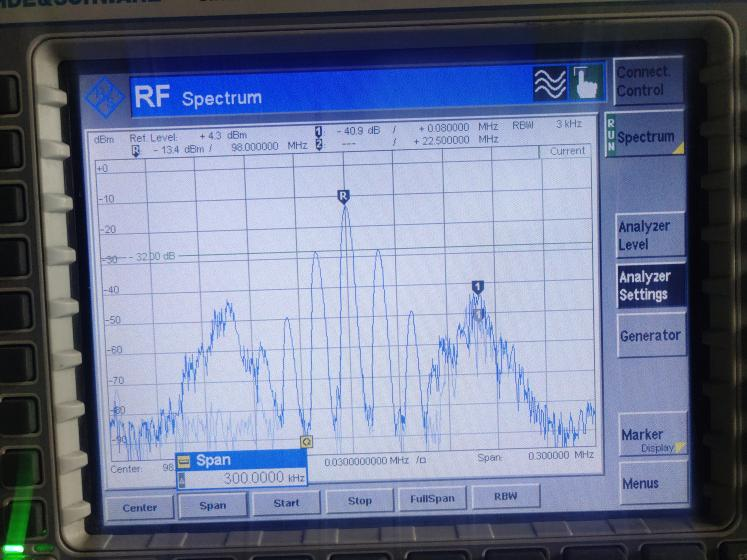

本文章介绍的调频广播发射机是一种新型的广播信号发射机，特点是
(1) 采用了频率合成，频率稳定，可调整范围宽。
(2) 采用了红外线遥控调整频率方便。
(3) 采用了高性能的立体声专用芯片，音质好，分离度高。
(4) 采用了宽带功放，整机的频率范围 30MHz---450MHz.
用途 ：广泛应用于学校的英语听力发射，和学校试验用信号源，也可用于组建大型会场。
主要指标 ：发射功率： 0.5W, 工作频率： 30MHz--450MHz 可调，由用户操作。（分段每为 30MHz ，步进间隔为 25KHz ）。立体声输入和话筒输入两种方式。

主要原理介绍：（ 1 ）立体声部分采用了 BH1417 做为立体编码和调制 ，晶体振荡用 7.6MHz 。经过分频提供编码所需的导频。同时也给频率合成部分提供参考频率。 BH1417 本身有频率合成器（见框图）

日本ＲＯＨＭ公司推出了ＢＨ１４１４～ＢＨ１４１７调频立体声发射ＩＣ，其高频振荡分采用了频率合成电路，振荡频率十分稳定，并可以方便地改变发射频率。其中，ＢＨ１４１４、ＢＨ１４１５由外接的ＭＣＵ控制，ＢＨ１４１６及ＢＨ１４１７可由并行数据设置端改变发射频率。ＢＨ１４１６适用于日本频段，而ＢＨ１４１７则适用于我国的８８～１０８ＭＨｚ频段。
ＢＨ１４１７内部集成了立体声调制电路、锁相环频率合成器及高频振荡电路，由其构成的调频立体声发射板外围电路十分简单。而且它设置了预加重电路、限幅电路及低通滤波器，可明显地改善音质。其总谐波失真达到了０．３％，立体声分离度为４０ｄＢ，ＲＦ输出电平为１００ｄＢ。
ＢＨ１４１７采用贴片式ＳＯＰ２２封装，内部结构见图１。各引脚功能如下：
{1} 和 {22} 脚为左右声道信号输入端。 {2} 和 {21} 脚连接预加重电路，可由外接的电路改变时间常数（Ｔ＝２２．７ｋΩ×Ｃ）。 {3} 和 {20} 脚为低通滤波器的可调端，外接１５０ｐＦ的电容可限制１５ｋＨｚ以上信号的输入。 {4} 脚为滤波端，外接电容可改善参考电压的波纹系数。 {5} 脚是立体声复合信号的输出端。 {6} 脚接地， {7} 脚为ＰＬＬ鉴相器输出。 {8} 脚为电源端，连接＋５Ｖ电源。 {9} 脚为ＲＦ振荡器端，由其与外围元件构成压控振荡电路。 {10} 脚为ＲＦ接地端。 {11} 脚为ＲＦ信号输出端，经带通滤波器连接至天线或后级功放。 {12} 脚为ＰＬＬ电源端。 {13} 、 {14} 脚外接一７．６ＭＨｚ晶振。 {15} ～ {18} 脚为并行数据设置端，由它们控制发射器的输出频率， {19} 脚为导频信号调整端。
(2) MB1504 系列为日本富士通公司的大规模集成数字锁相频率合成器， 采用 CMOS 工艺，是一种具有吞除脉冲功能的单片串行集成锁相频率合成器芯片。
MB1504 的结构
MB1504 系列包含内部振荡器，参考分频器，可编程分频器，相位检波器，锁存器，移位寄存器，双模高速前置分频器和一位控制锁存器等主要部件。只需外接环路滤波器、压控振荡器、单片微处理器等电路即可构成一个完整的全程扫描频率合成器。该系列芯片具有如下特点：
最高工作频率 520MHz ，输入信号的幅度不低于 200mVp-p ；工作电压为 2.7 ～ 5.5V ，典型值为 3V ；功耗低，在工作电压为 3V ，工作频率为 500MHz 时仅为 45mW 。
MB1504 系列的封装有两种：直插式和贴片式。其引脚布置如图 2 所示。图中：
1 、 2 脚为振荡器 OSC 的接入端，可接振荡晶体或作外标频信号输入端；
3 脚 VP 为充电泵电源工作电压输入端；
4 脚 VCC 为芯片工作电源端 , 比较器电压；
 5 脚 DO 为充电泵源输出端，相位比较器输出；



6 脚 GND 为芯片地；
7 脚 LD 为锁定指示端，环路锁定时， LD 为高电平，失锁时， LD 为低电平；
8 脚 fin 为前置分频器输入端，也就是环路 VCO 信号输出端；
9 脚 Clock 为时钟输入端，上升沿有效，时钟信号；
10 脚 Data 为串行编程数据入口；
11 脚 LE 为负载使能输入端（内置上拉电阻），当 LE 为高时 , 数据被传送到相应的锁存器，使能端；
12 脚 FC 为充电泵源输出特性设置端，当 FC 为低时，可倒置充电泵源及相位比较器的特性，基准分频器分频比选择；
13 脚 fr 为参考分频器输出信号端，基准频率；
14 脚 fP 为可编程分频器输出信号端，环路锁定时， fP 应与 fr 相等，比较频率；
15 脚φ P 和 16 脚φ r 为鉴相器输出，相位检波器双端输出。
（ 3 ） MCU XB986 是由单片机组成 :
