英特尔宣布采用FPGA的至强处理器

之前有很多报道，报道了关于下一代Intel Xeon至强处理集成FPGA的消息。

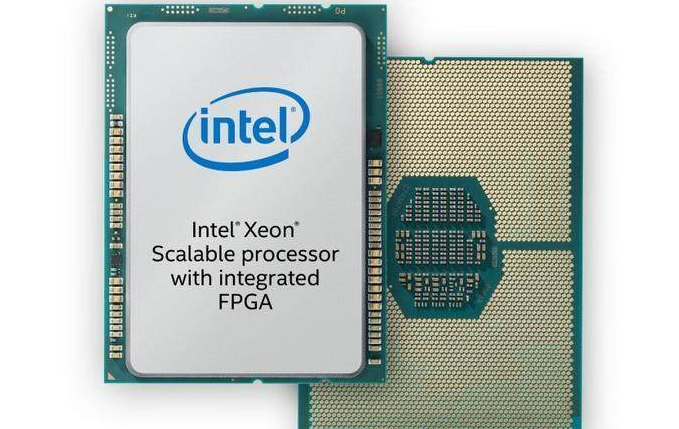

昨天英特尔终于宣布他们已经向特定客户提供集成FPGA加速器的Xeon 6138P Gold处理器。

英特尔至强6138P包括一个Arria10 GX 1150 FPGA内核，和高达160Gbps的I/O吞吐量的带宽和高速缓存接口，可实现紧耦合加速。 Arria FPGA拥有自己的缓存，并通过Intel ultra fast UPI（Ultra Path Interconnect）接口与Xeon处理器连接。处理器和FPGA之间的数据共享不需要DMA访问，从而减少了编程复杂度。

据Anandtech报道，"Xeon Scalable Gold 6138已经开始发货，6138P上的x86芯片在两部分之间看起来完全相同：20C/40T CPU，2GHz基本时频率，可超频到3.7GHz；支持6通道DDR4内存。 PCIe通道数根据型号不同,基础版6138为48通道，6138P版为32通道相比。但是，可以肯定是这些通道中的16通道用于FPGA的带宽。

据英特尔称，集成处理器Xeon的吞吐量比无FPGA的Xeon设备低一半，吞吐量提高了3.2倍。

英特尔在发布中宣称："富士通，作为领先地合作伙伴计划计划发布集成FPGA和英特尔OVS设计的Intel ® Xeon®处理器系统。他们使用英特尔®虚拟交换的设计提高系统可靠性，可用性和可服务性（RAS）以及性能监视和调试辅助功能，对于网络环境更加强大。预计这一解决方案将在本周东京的富士通论坛上展示。

FPGA全称现场可编程门阵列（Field－Programmable Gate Array），主要用于专门集成电路领域中的一种半定制电路，具有一定的可编程性，可同时进行数据并行和任务并行计算，在处理特定应用时明显提高计算性能。Inetel 公司167亿美元收购Altera，从而获得了第一手的FPGA技术。在用此技术改进至强处理器后，使得计算性能提升了70%。

和CPU不同，FPGA和GPU一样，使用了内核大计算单元的架构，具有强大的计算能力。在进行深度运算等计算密集型的应用的时候，两者都比传统的CPU具很大优势。FPGA和GPU更具优势的地方时，FPGA硬件部分是可编程的，灵活性更强，可以通过不同计算任务设定不同的参数，而GPU则是架构固定，指令固定做不到。

随着AI，深度计算的快速发展，这种架构灵活和强大算力结合的芯片必然是以后芯片发展的趋势。英特尔在7nm产品线延迟、之前硬件漏洞等不利因素，股票下挫，内忧外患之际，应势推出这种新产品，是否能有大的作为，让我们拭目以待。
