MC74VHC1GT86是采用硅栅CMOS技术制造的先进高速CMOS 2输入异或门。它实现了类似于等效双极肖特基TTL的高速操作，同时保持CMOS低功耗。
内部电路由三个阶段组成，包括缓冲输出，提供高抗噪性和稳定输出。
器件输入与TTL型输入阈值兼容，输出具有完整的5V CMOS电平输出摆幅。该器件的输入保护电路允许输入具有过压容差，允许器件用作3.0V CMOS逻辑至5.0V CMOS逻辑或1.8V CMOS逻辑至3.0V CMOS逻辑的逻辑电平转换器，同时工作于高压电源。
无论电源电压如何，当施加高达5.5V的电压时，MC74VHC1GT86输入结构都能提供保护。这使得MC74VHC1GT86可用于将5V电路连接到3V电路。当V CC = 0V时，输出结构也提供保护。这些输入和输出结构有助于防止由电源电压引起的器件损坏 - 输入/输出电压不匹配，备用电池，热插拔等。
| 特性 |
- 高速：t PD = 4.8ns（典型值）V CC = 5V
|
- 低功耗：I CC =1μA（Max），T A = 25°C
|
- TTL兼容输入：V IL = 0.8V ; V IH = 2.0V
|
- CMOS兼容输出：V OH > 0.8V CC ; V OL <0.1V CC @Load
|
| |
| |
| |
| |
| |

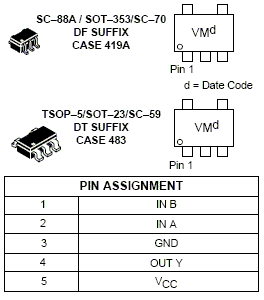

电路图、引脚图和封装图
