DS90C387R 85MHz 双路 12 位双泵输入 LDI 发送器 VGA/UXGA

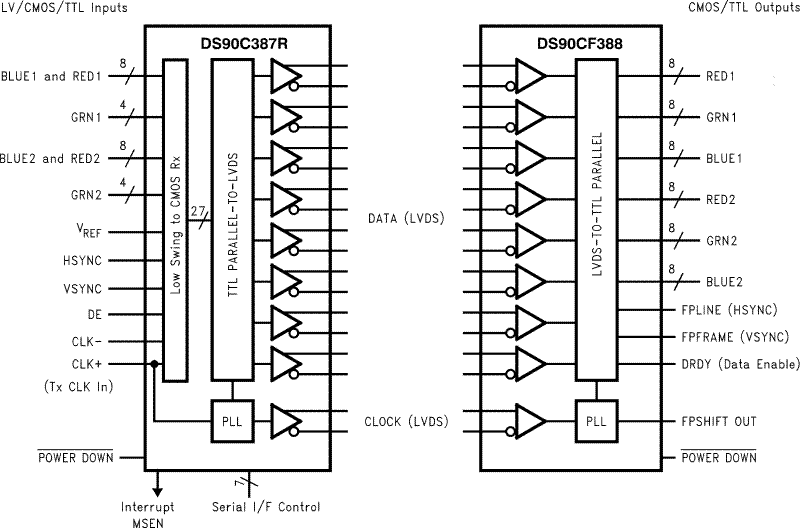

DS90C387R发送器设计用于支持从主机到平板显示器的像素数据传输，最高可达UXGA分辨率。它通过每时钟实现两个数据与图形存储器控制器集线器（GMCH）兼容，并可通过双线串行通信接口进行控制。支持两种输入模式：一个12位端口（每个时钟两个数据）输入用于24位RGB，两个端口用于12位（每个时钟两个数据）输入，用于双24位RGB（总共48位） ）。在两种模式下，输入数据将在LVTTL电平操作中的上升沿和下降沿上进行时钟控制，或者在低摆幅操作中以差分时钟信号的交叉进行时钟控制。每个输入数据宽度将是时钟周期的1/2。输入时钟为85MHz，输入数据为170Mbps，每条LVDS线路的最大传输速率为595Mbps，总吞吐率为2.38Gbps /4.76Gbps。它将24/48位（单/双像素24位颜色）数据转换为4/8 LVDS（低压差分信号）数据流。 DS90C387R可通过双线串行通信接口进行编程。 LVDS输出引脚输出与DS90C387相同。因此，该发送器可与DS90CF388，112MHz LDI芯片组的接收器或FPD-Link接收器配对，采用非DC平衡模式操作，为GUI /LCD面板/母板供应商提供多种与LVDS基TFT互操作的选择DS90C387R还具有可在DS90C387上找到的功能。通过用户可选择的预加重功能增强了电缆驱动，在过渡期间提供额外的输出电流以抵消电缆负载效应。还提供了在逐周期基础上的DC平衡以减少ISI（符号间干扰），在消隐间隔期间发送控制信号（VSYNC，HSYNC，DE）。通过预加重和DC平衡，在电缆的接收器端提供低失真的眼图。这些增强功能允许根据介质特性和像素时钟速度驱动长度为5至15米的电缆。 DC平衡和非DC平衡模式均提供预加重。在非DC平衡模式下，可以向后兼容FPD-Link接收器。

该芯片是解决高分辨率平板显示器应用中EMI和电缆尺寸问题的理想解决方案。它提供了基于LVDS技术的可靠行业标准接口，可提供高分辨率面板所需的带宽，同时最大化位时间，并保持低时钟速率以降低EMI和屏蔽要求。有关详细信息，请参阅本数据表的“应用信息”部分。
