DS90C365A +3.3V 可编程 LVDS 发送器 18 位平板显示链接 - 87.5 MHz

数据： DS90C365A 3.3V Prog LVDS Transm 18-Bit FPD Link-87.5 MHz 数据表

描述

DS90C365A是DS90C363，DS90C363A和DS90C365的引脚兼容替代产品。 DS90C365A具有其他功能和改进，使其成为DS90C363，DS90C363A和DS90C365的理想替代品。 LVDS发送器系列。

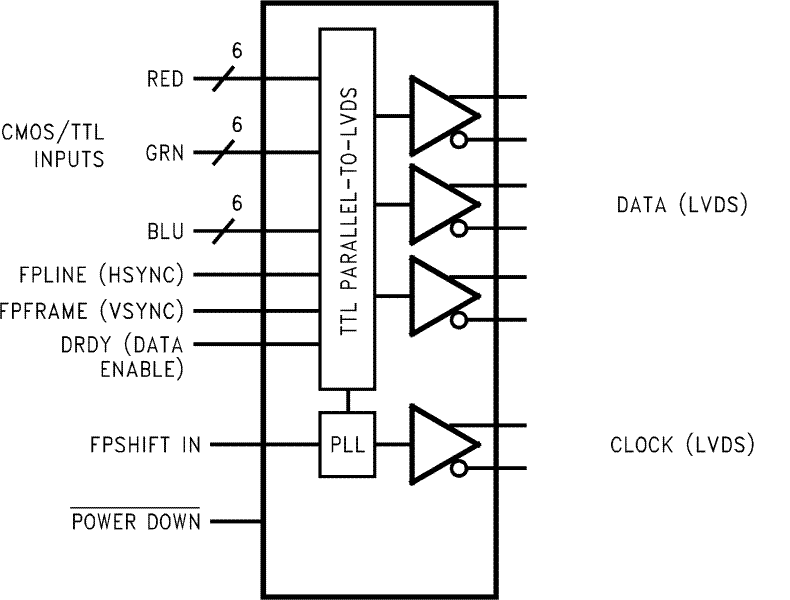

DS90C365A发送器将21位LVCMOS /LVTTL数据转换为4个LVDS（低压差分信号）数据流。锁相发送时钟通过第四LVDS链路与数据流并行发送。发送时钟的每个周期对输入数据的21位RGB进行采样和发送。在87.5MHz的发送时钟频率下，以每个LVDS数据信道612.5Mbps的速率发送21位RGB数据和3位LCD定时和控制数据（FPLINE，FPFRAME，DRDY）。使用87.5 MHz时钟，数据吞吐量为229.687 Mbytes /sec。该发送器可通过专用引脚编程为上升沿选通或下降沿选通。上升沿或下降沿选通发送器将与下降沿选通FPDLink接收器互操作，无需任何转换逻辑。

该芯片组是解决与宽，高速TTL相关的EMI和电缆尺寸问题的理想方法接口添加了Spead Spectrum Clocking支持..

特性

与DS90C363，DS90C363A和DS90C365引脚兼容
时钟/时间间无需特殊的启动顺序数据和/PD引脚。输入信号（时钟和数据）可以在设备上电之前或之后应用。
支持扩频时钟频率高达100kHz的频率调制和放大。
当输入时钟丢失且/PD引脚为逻辑高电平时，“输入时钟检测”功能会将所有LVDS对拉至逻辑低电平。
“输入时钟检测”功能将所有LVDS对拉至逻辑低电平。< /li>
18至87.5 MHz移位时钟支持
Tx功耗＆lt; 146 mW（典型值），87.5 MHz灰度等级
Tx掉电模式＆lt; 37 uW（典型值）
支持VGA，SVGA，XGA，SXGA（双像素），SXGA +（双像素），UXGA（双像素）。
窄总线可减小电缆尺寸和成本
高达1.785 Gbps吞吐量
高达223.125兆字节/秒带宽
345 mV（典型值）摆幅LVDS设备实现低EMI
符合TIA /EIA-644 LVDS标准
薄型48引脚TSSOP封装

所有商标均为其各自所有者的财产。 TRI-STATE是德州仪器公司的商标。 TRI-STATE是德州仪器公司的商标。

参数与其它产品相比显示 SerDes


Function
Color Depth (bpp)
Pixel Clock Min (MHz)
Pixel Clock (Max) (MHz)
Input Compatibility
Output Compatibility
Total Throughput (Mbps)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package

DS90C365A	DS90CF366
Transmitter	Receiver
18	18
18	20
87.5	85
LVCMOS LVTTL	FPD-Link LVDS
FPD-Link LVDS	LVCMOS
1785	1785
Catalog	Catalog
-10 to 70	-10 to 70
TSSOP	TSSOP
48TSSOP: 101 mm2: 8.1 x 12.5(TSSOP)	48TSSOP: 101 mm2: 8.1 x 12.5(TSSOP)
48TSSOP	48TSSOP
