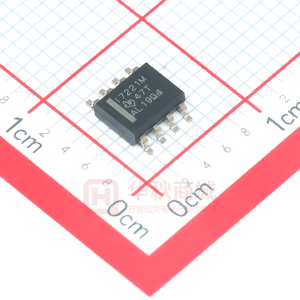

ISO722-Q1 具有使能端的汽车类单路 100Mbps 数字隔离器

数据:

描述

ISO72x-Q1是一个数字隔离器,具有由氧化硅(SiO 2 )绝缘隔开的逻辑输入和输出缓冲器屏障。该屏障提供高达4000 V的电流隔离。与隔离电源配合使用时,该器件可防止数据总线或其他电路上的噪声电流进入本地接地并干扰或损坏敏感电路。

电容隔离栅条件转换为平衡信号,然后区分二进制输入信号。在隔离栅上,差分比较器接收逻辑转换信息,然后相应地设置或复位触发器和输出电路。跨屏障发送的周期性更新脉冲可确保输出的正确直流电平。如果未能接收此直流刷新脉冲超过4μs,则器件的响应就像输入是否被主动驱动一样,故障保护电路将输出驱动为逻辑高状态。

集成电路内的电介质和电容的对称性提供了紧密的电容匹配,并允许输入和输出地之间的快速瞬态电压变化,而不会破坏输出。小电容和由此产生的时间常数可实现快速操作,信号速率(1)从0 Mbps(直流)到100 Mbps。

该器件需要两个3.3 V的电源电压,5 V或任何组合。当采用3.3 V电源供电时,所有输入均为5 V容差,所有输出均为4 mA CMOS。该器件在输入端具有TTL输入阈值和噪声滤波器,可防止持续时间最长为2 ns的瞬态脉冲传递至器件输出。

ISO722-Q1器件包含有效 - 低输出使能,当驱动为高逻辑电平时,将输出置于高阻态并关闭内部偏置电路以节省功耗。

ISO72x-Q1的特点是可以在环境温度范围为-40°C至125°C。

特性

  • 符合汽车应用要求
  • AEC-Q100符合以下结果:
    • 设备温度等级1:
      -40ºC至125ºC环境工作温度范围
    • 设备HBM ESD分类等级H2
    • 设备CDM ESD分类等级C5
  • 4000-V (峰值)隔离
    • UL 1577,IEC 60747-5-2(VDE 0884,Rev 2),IEC 61010-1
    • < li> 50 kV /s瞬态抗扰度(典型值)
  • 信号速率0 Mbps至100 Mbps
    • 低传播延迟
    • 低脉冲偏差(脉冲宽度失真)
  • 低功耗睡眠模式
  • 高电磁抗扰度
  • 低输入电流要求
  • 故障安全输出
  • 大多数光学和磁性隔离器的直接替换

(1)信号速率一行是每秒发生的电压转换次数,以单位bps(每秒位数)表示。

参数 与其它产品相比 数字隔离器


Integrated Isolated Power
Number of Channels (#)
Forward/Reverse Channels
Isolation Rating (Vrms)
Surge Voltage Rating (Vpk)
Data Rate (Max) (Mbps)
Propagation Delay (Typ) (ns)
Default Output
VCC (Min) (V)
VCC (Max) (V)
Rating
Operating Temperature Range (C)
Pin/Package
ISO722-Q1
No
1
1/0
2500
4000
100
19
High
3
5
Automotive
-40 to 125
8SOIC

方框图 (1)
