BQ24133 同步开关模式锂离子和锂聚合物独立电池充电器

bq24133器件是一款高度集成的独立锂离子和锂聚合物开关模式电池充电器，带有两个集成的N沟道功率MOSFET。该器件提供恒定频率同步PWM控制器，可对输入电流，充电电流和电压进行高精度调节。 bq24133密切监控电池组温度，仅在预设温度窗口内充电。 bq24133以固定的4.2 V /电池为一个，两个或三个电池（由CELL引脚选择）充电。

bq24133分三个阶段为电池充电：预处理，恒定电流和恒定电压。 /p>

bq24133在输入NMOS对ACFET（Q1）和RBFET（Q2）上提供电源路径选择器栅极驱动器ACDRV /CMSRC，在电池PMOS器件（Q3）上提供BATDRV。当存在合格的适配器时，系统直接连接到适配器。否则，系统连接到电池。此外，电源路径可防止电池升压至输入。

bq24133可通过高达17 V的直流电源为电池充电，包括汽车电池。输入过压限制可通过OVPSET引脚调节。 AVCC，ACP和ACN引脚具有30V的额定值。插入高压直流电源时，Q1和Q2保持关闭状态，以避免对系统造成高压损坏。

对于电池不可拆卸的单节电池应用，系统可以直接连接给电池简化电源路径设计并降低成本。使用这种配置，如果适配器过载，电池可以自动补充系统负载。

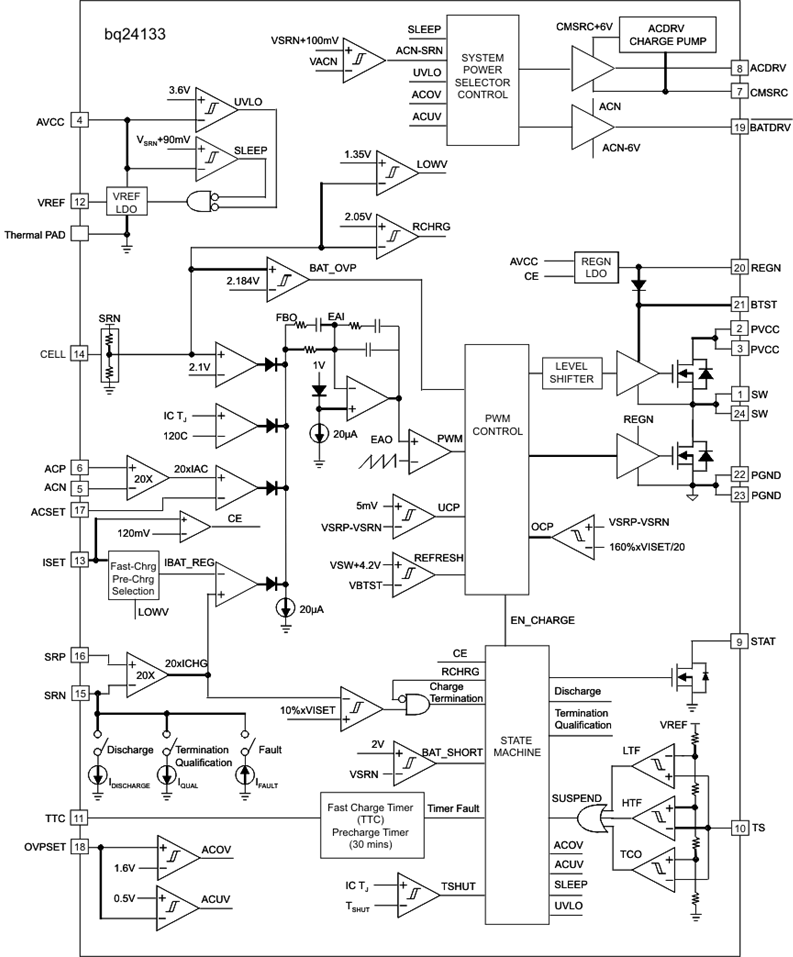

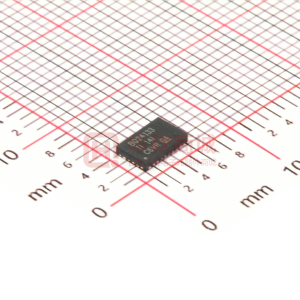

bq24133采用24引脚，5.5 mm×3.5 mm薄型VQFN封装。
