MAX16543GPC+ Maxim Integrated MAX16543集成跟随器保护IC

数据： Maxim Integrated MAX16543集成跟随器保护IC.pdf

Maxim MAX16543集成跟随器保护IC与MAX16545B/MAX16545C主机集成保护IC并行使用，可分配、控制、监视和保护系统的12V总线。MAX16543提高了MAX16545B/MAX16545C的电流能力。MAX16545B/MAX16545C为组合芯片组提供报告和故障保护电路。MAX16545B/MAX16545C IC最多可添加两个MAX16543器件，以提供超过60A的直流电流能力。MAX16543的1.8V偏置电源和栅极驱动电压电源由MAX16545B/MAX16545C供电。

将MAX16543添加到电路中后，MAX16545B/MAX16545C依然保持所有特性。该芯片组提供具有可编程斜坡和延迟的单调启动，以限制启动期间的浪涌电流。可以监视并报告总电流。可编程系统过流保护有多种保护级别可供选择。MAX16543具有获得专利的无损电流检测功能，可通过MAX16545B/MAX16545C IC提供高精度电流检测。MAX16543将其电流报告给MAX16545B/MAX16545C，然后由MAX16545B/MAX16545C报告总电流。

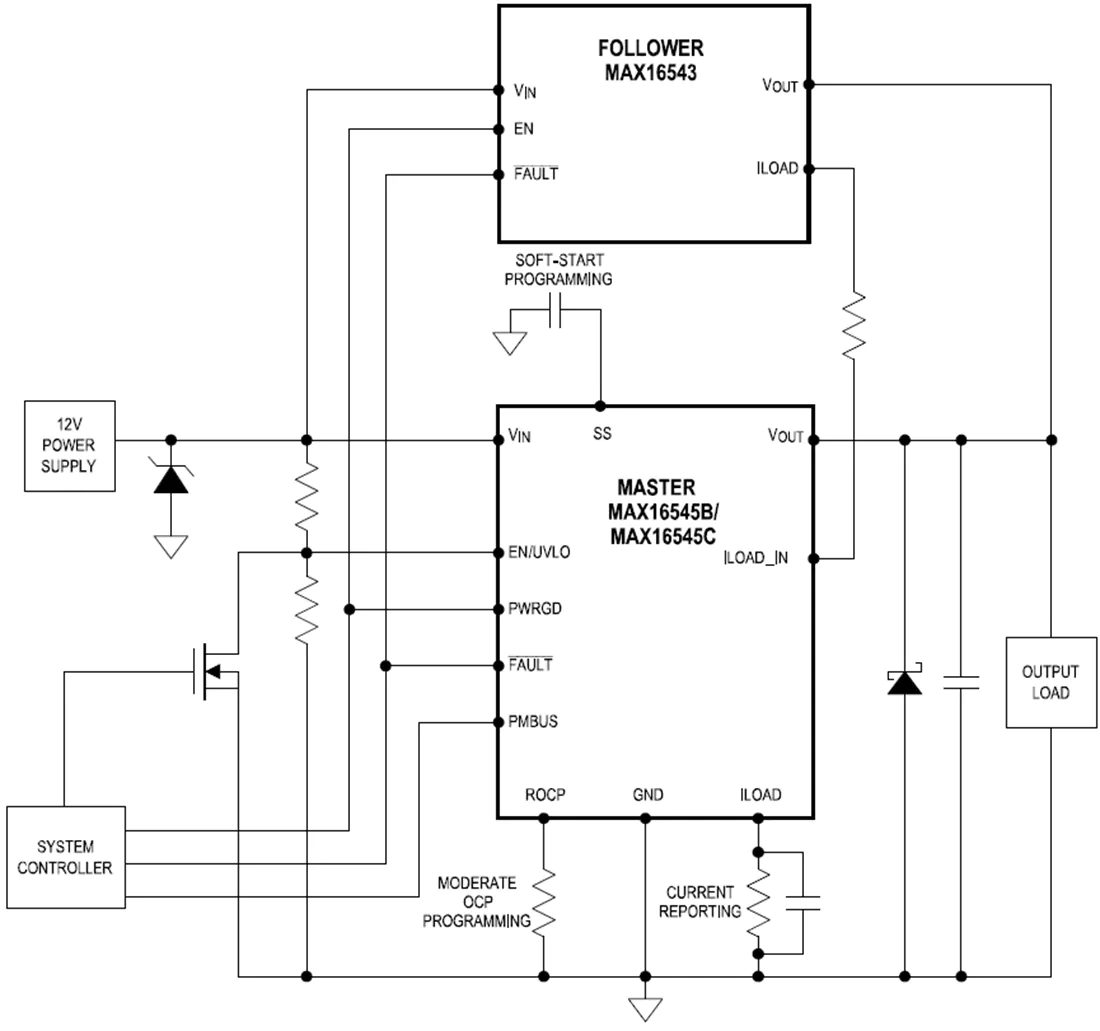

MAX16543完全由MAX16545B/MAX16545C IC控制。MAX16545B/MAX16545C提供芯片组输入和输出电压故障保护，并根据电路条件和命令信号指令来启用和禁用MAX16543。主机+ 1个跟随器芯片组和主机+ 2个跟随器芯片组显示了主机/跟随器芯片组的基本应用电路，单个和两个MAX16543串联工作时可提供比单个MAX16545B/MAX16545C更高的额定电流。

特性

与MAX16545B/MAX16545C配合使用，为12V总线上大于60A的负载提供集成保护
高密度：业界最小的断路器解决方案，可节省超过75%的电路板面积
- 12引脚QFN封装
- 集成功率MOSFET，在12V电源路径中的总电阻为1.5mΩ（R_DS(ON)，包括封装），不包括任何并联器件
无损、精确的总系统电流检测和报告
通过MAX16545B/MAX16545C进行PMBus/SMBus控制和报告
通过IC自保护特性提高了电源可靠性
- 非常快速的故障检测和隔离
- 启动期间V_IN至V_OUT短路保护
- 过温保护

三级过流保护 (OCP)
- 可编程中度OCP
- 可编程重度OCP提供< 5μs的隔离
- 故障安全OCP提供< 250ns的隔离
模块化设计，MAX16545B/MAX16545C与单个或两个MAX16543并联，提供不同的直流电流能力
- MAX16545B/MAX16545C + 1 MAX16543：90A直流能力
- MAX16545B/MAX16545C + 2 MAX16543：120A直流能力
