比指甲盖还小的 Y2 电容，如何在快充充电器里 “四两拨千斤”？

快充充电器正朝着更小体积、更高功率密度持续进化。从早期大块头5V2A充电头，到如今20W、30W、67W超薄氮化镓快充，内部PCB寸土寸金。很多工程师聚焦变压器、功率芯片、氮化镓开关管，却常常忽略一颗不起眼的元器件——贴片Y2安规电容。
它尺寸比指甲盖还要小巧，静静安放在交流输入EMI滤波回路，体积微不足道，却承担高压安全、共模噪声抑制两大关键使命，在快充狭小腔体中上演“四两拨千斤”。

实物尺寸对比图

一、先搞懂：快充充电器里，Y2电容到底干什么？
市电输入存在大量共模干扰，手机快充内部高频开关动作也会向外辐射电磁噪声。
电路架构上，Y电容跨接在交流火线/零线与大地（外壳散热片）之间，分为Y1、Y2等级：
Y2电容额定250VAC，适用于二类绝缘充电器（无接地，绝大多数手机快充都属于二类设备）；
两大核心职能缺一不可：
EMC滤波：泄放共模干扰，抑制充电器向外传导干扰，满足国标3C、CE电磁兼容要求，避免充电时触控屏幕跳屏、耳机杂音；
安全屏障：限定漏电电流，防止高压通过散热壳体传导至人体，是充电器过安规认证的核心器件。
传统方案大量使用插件Y2电容，体型偏大、带引脚，占用PCB大量空间，很难适配氮化镓快充高密度布局。随着SMT贴片工艺普及，微型贴片Y2电容、X1Y2一体化复合电容逐步成为快充主流选型。

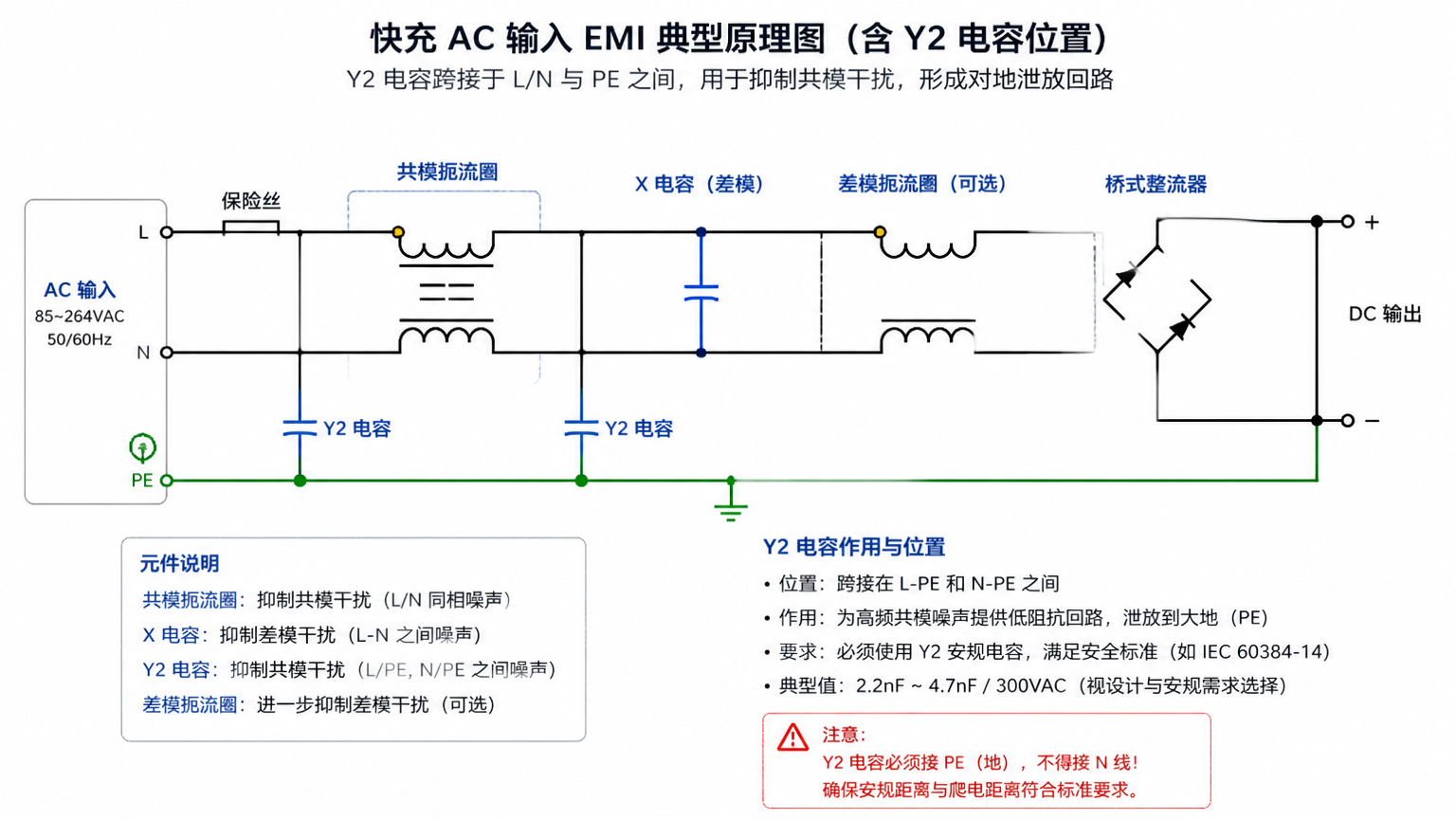

快充 AC 输入 EMI 典型原理图

二、空间矛盾凸显：快充功率密度飙升，传统插件Y2陷入瓶颈
大功率快充追求“小体积大功率”，氮化镓器件缩小了变压器、功率管体积，留给被动元器件的空间被持续挤压。
老式插件Y2电容存在几大硬伤：
圆柱形本体+直插引脚，高度高，容易和外壳、变压器发生空间干涉，限制充电头进一步变薄；
需要预留插孔、引脚走线空间，两颗分立X/Y电容组合布局冗长；
无法参与SMT回流焊，需要额外波峰焊工序，增加生产工序与制造成本。
很多设计师一度面临两难：要么保留插件电容，充电头体积无法做薄；强行压缩元器件，又容易出现EMC不达标、安规测试失败。微型贴片Y2电容，恰好打通了这个矛盾点。

三、微型贴片Y2电容：小小的身躯，实现“四两拨千斤”
1.极致小型化，释放快充内部宝贵空间
新一代贴片Y2安规电容封装不断缩小，整体尺寸小于成人指甲盖，扁平贴片结构无向外伸出的引脚。
对比插件型号：器件高度大幅降低，规避腔体高度限制；单颗焊盘占用面积缩减60%以上。
在多口氮化镓快充、超薄折叠插脚充电器中，腾出来的空间可以优化磁件布局、增加散热通道，是实现高功率密度的关键一环。
2.SMT一体化贴装，简化整条产线
插件电容必须单独波峰焊，是自动化产线的断点。
微型贴片Y2电容支持高速贴片机拾取，和主控芯片、电阻、电感同步回流焊，省去插件工序，降低人工、治具成本，提升量产良率，契合快充大规模自动化生产需求。
3.降低寄生参数，高频快充滤波效果更优
高频氮化镓快充开关频率普遍达到数百kHz。插件电容长长的引脚会引入寄生电感，高频下滤波效能大打折扣。
贴片短焊盘结构寄生电感更低，对高频共模噪声抑制能力更强。同等容值条件下，微型贴片Y2电容更容易帮助整机一次性通过传导骚扰、辐射骚扰测试。

4.严苛安规不打折，小体积≠降低安全标准
大众容易产生误区：器件缩小，耐压、绝缘性能会不会缩水？
合规贴片Y2电容完整通过Y2等级认证：满足250VAC额定电压、具备脉冲耐压、高绝缘电阻、阻燃特性，严格限制接触漏电电流。
在雷击浪涌、电压波动工况下，依旧可以充当安全防线，满足3C、UL等快充强制认证要求，实现“瘦身不降安全底线”。
四、进阶方案：X1Y2复合贴片电容，进一步简化设计
不少新款快充不再单独布置独立X1电容、Y2电容，直接选用X1Y2一体化复合安规电容（如TLF2222M这类器件）。
一颗器件同时集成X1差模滤波+Y2共模滤波功能，直接替代两颗独立电容，进一步简化PCB布线，在迷你20W、30W单口快充中优势尤为突出，也是当下快充设计的主流发展方向。
五、写在最后
拆解任何一款热销超薄氮化镓快充，你都会发现：竞争的终点，往往藏在不起眼的被动元器件里。
比指甲盖还小的贴片Y2电容，没有功率芯片耀眼，也没有氮化镓管备受关注，但它一边守住高压安全红线，一边抑制电磁干扰，同时解决高密度布局、自动化生产难题。
狭小充电头腔体之内，以微小体型承担安全与EMC双重重任，这正是安规电容“四两拨千斤”的真正含义。
未来随着快充持续向超薄、小型化演进，微型贴片式安规电容，必将全面替代传统插件方案，成为快充电源设计的标配选择。
