医疗护理床静电浪涌全链路防护解决方案

随着人口老龄化加速，电动护理床已成为医院、康复中心及居家养老场景中广泛使用的医用电气设备。作为直接接触患者、具备体位调节与生命辅助功能的B类应用设备，其电磁兼容性（EMC）直接关系患者安全与设备基本性能。

依据国内医疗器械注册现行标准 YY 0505-2012 及 2026 年起全面实施的 GB 9706.103-2020、GB 9706.1-2020、GB 4824-2019，护理床需通过严格的静电放电（ESD）、电快速瞬变脉冲群（EFT）、浪涌（Surge）等抗扰度测试。据NMPA医疗器械注册统计，ESD 与浪涌是 EMC 不合格的首要原因，占比超过 65%，常导致设备误动作、通信中断、电机失控等严重风险。本文上海雷卯电子EMC小哥将从医疗设备安全要求出发，系统分析护理床电气架构与 EMI/EMS 风险，提出覆盖电源、电机、人机接口、传感器、网口的全链路静电浪涌防护方案，并给出医疗级器件选型与设计要点，为企业快速通过注册检测、保障患者安全提供技术参考。

一、医疗护理床的功能构造与电气架构

1. 核心功能与医疗安全特性

电动护理床集成机械传动、电机驱动、嵌入式控制、人机交互与健康监测模块，核心功能包括：

·体位调节：背部升降、腿部升降、整体升降、左右侧翻；

·人机交互：手持控制器、床边按键、远程通信接口；

·安全机制：电动护栏、急停按钮、过载/ 断电保护、防挤压检测；

·辅助护理：便孔、输液架、引流挂钩；

·健康监测：心率、血氧、体压分布、睡眠质量传感器。

护理床属于连续接触患者的B 类应用部分，EMC 异常可能导致误翻身、电机骤停、体位失控、急停失效、外壳带电等危险，因此防护设计必须满足：干扰后不伤害患者、故障可预期、功能降级可控、复位可恢复。

2.电气系统框图

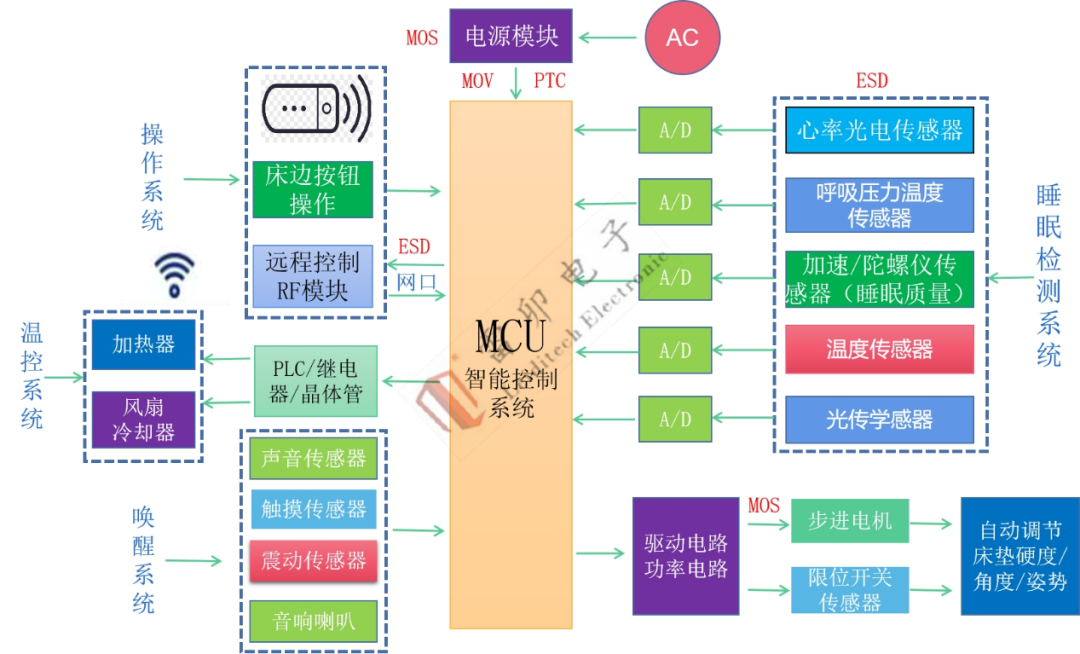

系统由AC/DC电源单元、主控MCU、电机驱动单元、人机交互单元、传感采集单元、通信接口单元组成：

3.主要电气接口与EMC风险分析

（1）静电放电（ESD）风险

医护人员或患者接触手持控制器、按键、金属床栏、USB / 网口时产生 ± 数千至 ± 上万伏静电，易造成：

·MCU 复位、程序跑飞；

·按键误触发、通信中断；

·电机误启动、侧翻失控；

·传感器数据跳变、健康监测失效。

（2）浪涌（Surge）风险

·外部：电网波动、雷击感应、大功率设备启停，侵入AC220V/DC24V 电源；

·内部：电机启停产生反向电动势、感性负载尖峰电压；

·后果：电源模块损坏、驱动MOS 烧毁、整机断电、急停失效、绝缘击穿、漏电流超标。

（3）电快速瞬变脉冲群（EFT）风险

电网感性负载切换产生高频脉冲，导致控制逻辑紊乱、限位误判、传感器漂移。

二、医疗护理床适用 EMC 标准与测试等级

1 核心标准体系（注册强制）

·YY 0505-2012：医用电气设备 第 1-2 部分：安全通用要求 并列标准 —— 电磁兼容 要求和试验（等同 IEC 60601-1-2:2004，现行注册依据）；

·GB 9706.103-2020：医用电气设备 第 103 部分：电磁兼容 要求和试验（等同 IEC 60601-1-2:2014，2026 年起强制执行）；

·GB 9706.1-2020：医用电气设备 第 1 部分：基本安全和基本性能通用要求；

·GB 4824-2019：工业、科学和医疗设备射频骚扰特性限值和测量方法（等同 CISPR 11:2016）。

2 电快速瞬变脉冲群抗扰度测试

家用电动床（IEC 61000-4-4）

测试端口	测试电压（kV）	脉冲重复频率（kHz）	测试时间	判定标准
电源端口	±1 kV / ±2 kV	5 kHz / 100 kHz	每极性60s	B级可接受
信号/控制端口	±0.5 kV / ±1 kV	5 kHz / 100 kHz	每极性60s	B级可接受

电动医疗床（IEC 60601-1-2）

测试端口	测试电压（kV）	脉冲重复频率（kHz）	判定标准
电源端口	±2 kV	5 kHz	A级必须满足
信号端口	±1 kV	5 kHz	A级必须满足

3 传导骚扰详细限值要求

频率范围	CISPR11/CISPR14-1限值（dBμV）	FCCPart15限值（dBμV）
150 kHz ~ 500 kHz	QP:79,AV:66	QP:66 ~ 56*
500 kHz ~ 5 MHz	QP:73,AV:60	QP:56
5 MHz ~ 30 MHz	QP:73,AV:60	QP:60

4 ESD 静电放电抗扰度测试

设备类型	ESD测试标准	备注
家用电动床	IEC 61000-4-2 / EN 61000-4-2	通用电子设备标准（CE认证适用）
电动医疗床	IEC 60601-1-2	医疗设备专用，比通用标准更严格
出口美国市场	ANSI C63.16（参考IEC 61000-4-2）	FCC认证可能额外要求

家用电动床（IEC 61000-4-2）

测试项目	测试电压	测试次数	判定标准
接触放电	±4 kV（金属部件）	10次/极性	功能短暂异常可接受（B级）
空气放电	±8 kV（绝缘表面）	10次/极性	不允许损坏（D级不合格）

电动医疗床（IEC 60601-1-2）

测试项目	测试电压	测试次数	判定标准
接触放电	±6 kV（金属部件）	10次/极性	不允许功能中断（A/B级）
空气放电	±8 kV（绝缘表面）	10次/极性	生命支持设备需±2kV余量

5 辐射骚扰测试限值要求

标准	设备类别	频率范围	限值（dBμV/m）	测试距离
CISPR 11	工业/科学/医疗（Class A）	30 MHz~230 MHz	QP:40	10m / 3m*
		230 MHz~1 GHz	QP:47	230 MHz ~ 1 GHz
CISPR 32	家用（Class B）	30 MHz~230 MHz	QP:30	3m
		230 MHz~1 GHz	QP:37
FCC Part 15	Class B（家用）	30 MHz~88 MHz	40.0	3m
		88 MHz~216 MHz	43.5
		216 MHz~960 MHz	46.0
IEC60601-1-2	医疗设备	30MHz~6 GHz	参考CISPR 11 Class B	3m
注：CISPR 11允许10m测试，但3m更常见（限值需换算：10m限值＝3m限值＋10dB） QP=准峰值，AV=平均值，FCC通常用峰值（Peak）检测

三、全链路静电浪涌防护方案

1 防护设计基本原则

(1)风险分级防护：

高风险：手持控制器、床边按键、金属床栏（患者频繁接触）→ 30kV 级冗余防护；

中风险：电机驱动、传感器、通信接口→ 20kV 级冗余防护；

低风险：内部调试口、非患者接触端口→ 15kV 级冗余防护。

(2)三级浪涌架构：GDT（一级泄放）+ MOV（二级钳位）+ TVS（三级精细钳位）；

(3)接地优先：保护地、功能地、患者地严格分离，泄放路径短、粗、直；

(4)漏电流控制：患者接触外壳漏电流≤0.1mA（YY 0505）；

(5)硬件+软件协同：硬件抑制干扰、软件做校验/冗余/复位保护。

2 AC220V 电源输入防护方案（共模 ±4kV / 差模 ±2kV）

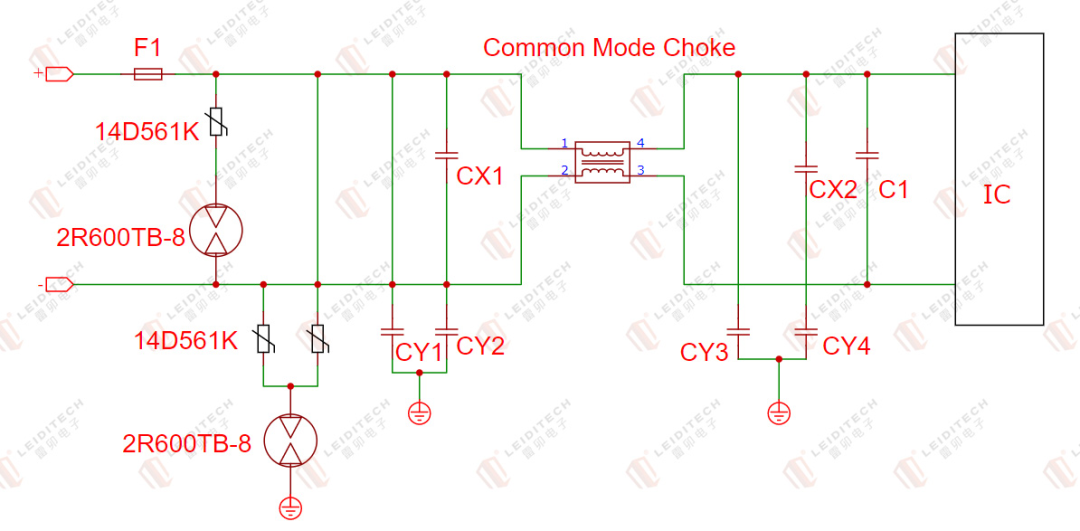

AC220V 电源输入是浪涌冲击最主要的侵入路径，需要采用多级防护方案：雷卯小哥推荐用根据电源所处环境选择不同级别的保护器件，满足IEC61000‐4‐5 4KV~8KV不同级别的测试，根据IEC 60601-1-2标准，医疗设备的电源端口需承受±2kV的差模浪涌和±4kV的共模浪涌测试。雷卯采用GDT+MOV组合泄放浪涌。

3 DC24V 电机驱动电源防护方案（共模 ±2kV / 差模 ±1kV）

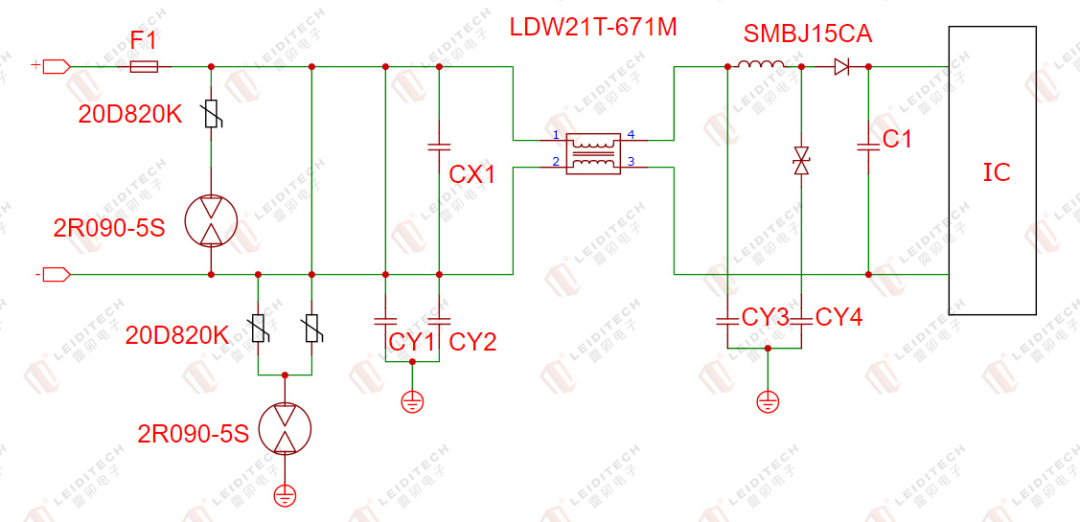

电源用于驱动床体升降、翻身等电机，电机在启停过程中会产生反向电动势，同时也会受到电源线路上的浪涌冲击。D电源接口用于连接外部12V/24V直流电源或电池，支持移动使用。该接口同样面临浪涌和静电放电的威胁，需满足IEC 61000-4-2±8kV接触放电和±15kV空气放电的要求。

雷卯推荐GDT和MOV组成前级浪涌防护，泄放大能量浪涌；TVS作为后级精细防护，将电压钳制在后端电路可承受的范围内；共模抑制器抑制直流电源线上的共模干扰。

4 手持控制器 RS485 接口ESD防护

手持式控制器是人机交互最频繁的接口，也是静电放电最主要的侵入路径。手持式控制器通常采用RS485通信接口：

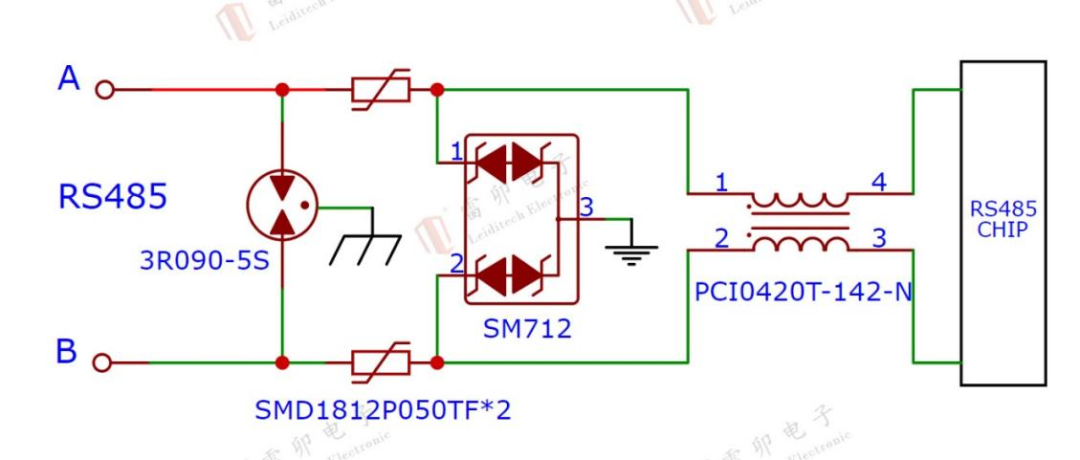

RS485 接口静电防护方案：

雷卯小哥推荐采用多路集成器件保护，可以保证信号完整性的同时，可滤除杂讯，通过静电测试。满足IEC61000-4-2等级4，接触放电30kV，空气放电30kV。

5 RS232 接口静电防护方案：

RS-232标准接口，又称为EIA RS-232，是常用的串行通信接口标准之一，通常应用于距离较短的点对点通信。此接口在通信设备上作为调试接口、板间通信接口和监控信号接口，速率最高为115,200波特率。

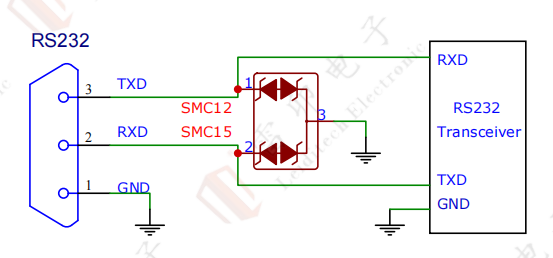

雷卯推荐采用集成器件SMC12/SMC15保护，可以保证信号完整性的同时，通过静电测试。满足IEC61000-4-2等级4，接触放电30kV，空气放电30kV。

6 USB 接口静电防护方案:

部分高端医疗护理床配备USB 接口，用于数据传输和固件升级

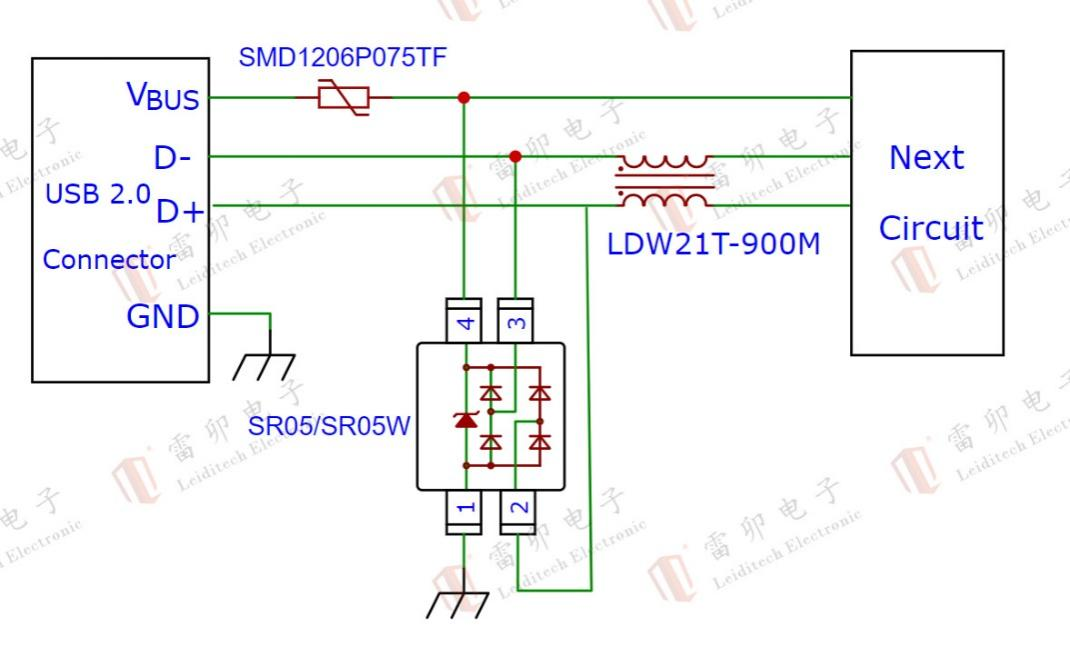

雷卯电子推荐使用USB2.0提供500Mbps的传输速度，本方案采用单颗器件防护,节约空间， 保证信号完整性，可滤除共模干扰，SR05 满足IEC61000-4-2，等级4，接触放电20kV，空气放电20kV。SR05W 满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV,性能提高了7倍，保证工业客户的各种电气干扰。如对Vbus有过流要求，需配PTC保护。

7 千兆网口静电防护方案：

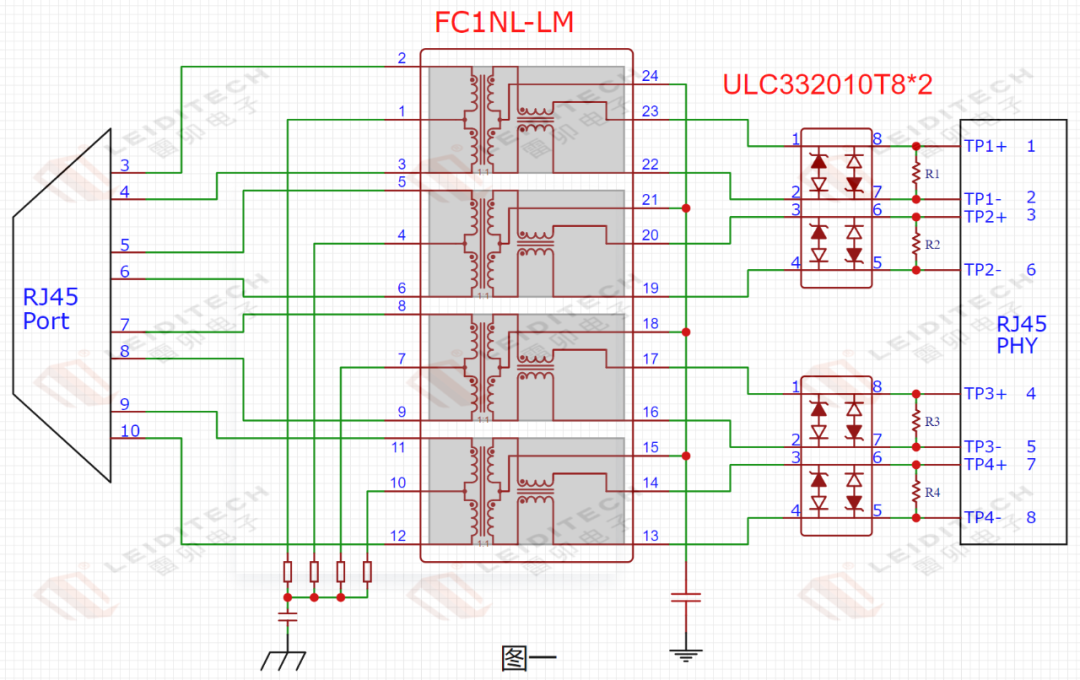

雷卯推荐用于网口静电保护，本方案采用多路集成器件ULC332010T8，兼顾信号完整性与空间优化，满足IEC61000-4-2（等级4）标准，支持接触放电和空气放电均为±30kV。

8 RF天线模块防护方案：

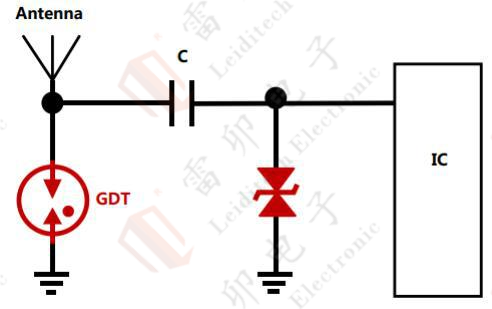

雷卯电子用于满足天线接口的静电保护，超低电容，可以保证信号传输。接触放电30kV，空气放电30kV。如需满足IEC61000-4-5浪涌测试在前端设置GDT器件

9 传感器防护方案

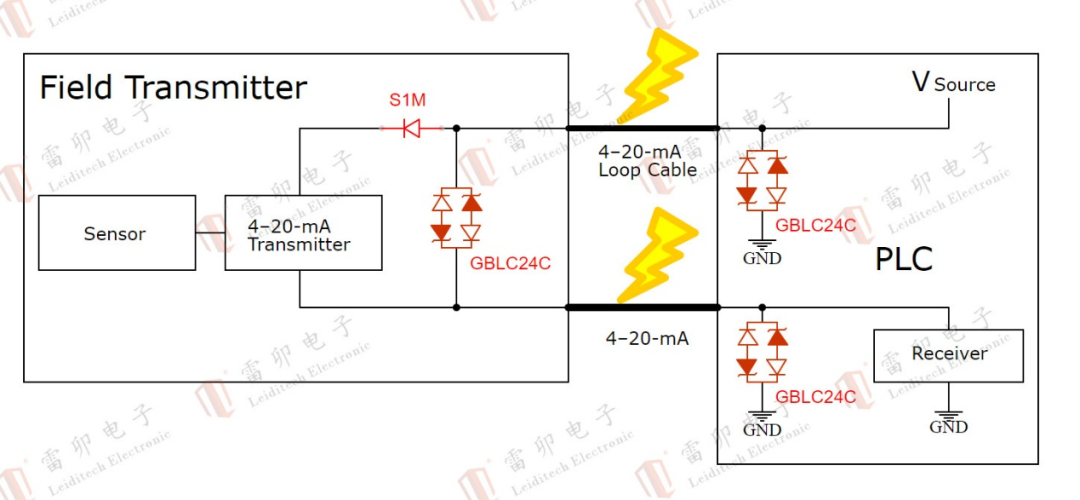

雷卯采用S1M与GBLC24C保护常规4-20mA
24V供电的敏感传感器芯片方案优点：小封装，低电容，大电流保护。满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。

本方案中用到的所有雷卯电子防护元器件型号及关键参数汇总如下：

应用位置	型号	类型	主要参数
AC 220V电源保护	14D471K	MOV	470V,双向，4500A
AC 220V电源保护	20D471K	MOV	470V,双向，6500A
AC 220V电源保护	25D471K	MOV	470V,双向，15000A
AC 220V电源保护	2R600-8L	GDT	600V,双间，10KA
DC 24V电源	SMBJ26CA	TVS	26V,双向，600W
USB 2.0接口	SR05	ESD	5V，1.5pF，三通道
RS232接口	SMBJ6.5CA	ESD	6.5V，600W，双向
RS232接口	SMC12	ESD	12,双向，15A
RS485接口	SM712	ESD	7/12V，双向，45pF，17A
千兆网静电保护	ULC332010T8	ESD	3.3V,双向，30A
按键	ULC0524P	ESD	5V，0.6pF，四通道
天线防护	ULC0511CDN30	ESD	5V,双向，0.22pF，5A
传感器防护	GBLC24C	ESD	24V,双向，1pF，8A

医疗护理床作为直接关系到患者生命安全的重要医疗设备，其 EMC 防护设计至关重要。上海雷卯电子（Leiditech）凭借十六余年的防护元器件研发和应用经验，深入理解医疗行业的特殊需求和标准要求，为医疗护理床提供从电源到接口的全链路静电浪涌防护解决方案。

雷卯电子不仅提供高品质的防护元器件，还拥有专业的EMC 实验室和技术团队，能够为客户提供免费的EMC测试、方案优化和整改服务。雷卯 EMC小哥随时为您解答 EMC 防护相关的技术问题，帮助您的产品快速通过医疗 EMC 标准检测，顺利完成产品注册，早日推向市场。
