一、项目背景

在制造业数字化升级进程中，大量在役松下FP-X、FP-X0等传统串口PLC，因无原生以太网接口，成为车间数据联网、智能运维的核心瓶颈。这类老旧设备普遍面临以太网改造难度大、原有硬件复用率低、信息化组网成本高、改造易中断生产、多设备数据采集受限、现场调试繁琐、远程维护空白、工业环境通讯不稳等七大痛点，既浪费原有设备投资，又拖慢工厂智能化转型进度。针对松下PLC专属改造需求，捷米特推出JM-ETH-FP端子，以模块化、经济型定制方案，直击工业现场核心痛点，实现老旧松下PLC零门槛以太网升级。

二、核心痛点与靶向解决方案

痛点1：松下PLC以太网改造难，原有设备复用性低

传统改造需占用PLC唯一编程口，必须拆除原有触摸屏，导致现场设备功能作废，布线繁琐且接口适配性差，不同机型转接配件成本高。

捷米特JM-ETH-FP解决方案：

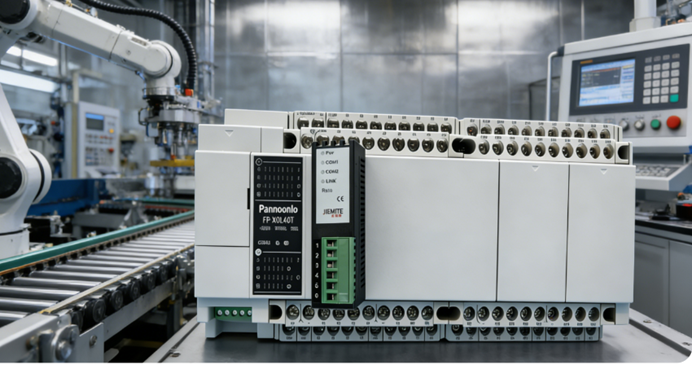

采用专属模块化设计，COM1口直连松下PLC MD5编程通讯口，完全不占用原生编程口；额外扩展COM2口专供触摸屏通讯，改造时无需拆除原有触摸屏，实现触摸屏与上位机同步并行通讯，100%保留现场原有设备功能。同时支持双供电模式，可直接从PLC编程口取电，也可外接24VDC±20%电源，省去独立供电布线；提供圆口双MD5母口、接线端子两种串口形态，直接匹配各类松下PLC与触摸屏接口，无需额外转接配件，即插即用。

痛点2：信息化组网成本高、工期长，改造易中断生产

更换带以太网功能的松下PLC硬件成本高昂，控制柜重新布线、程序迁移调试工期长，且必须停机改造，直接影响生产进度，造成产能损失。

捷米特JM-ETH-FP解决方案：

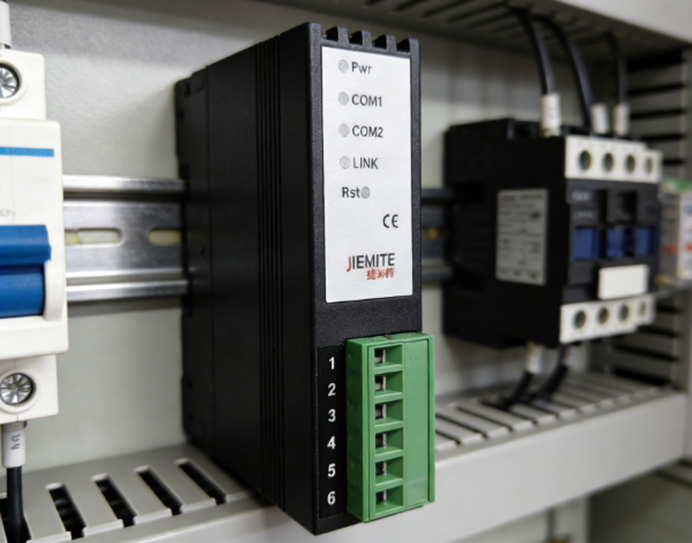

打造经济型改造方案，无需更换高价PLC，仅加装该模块即可实现传统串口PLC以太网通讯，硬件改造成本直降70%以上；采用35mm标准导轨安装，完美兼容工业控制柜原有布局，安装耗时不足1小时，即装即用。改造全程无需改动PLC原有程序、触摸屏通讯参数，模块并联接入即可实现上位机数据采集，真正实现“边生产边改造”，全程不影响产线正常运行。同时集成FPWIN GR、ModbusTCP等多协议，兼容主流SCADA软件与OPC服务器，后续扩展MES等系统无需更换硬件。

痛点3：多上位机访问受限，数据采集效率低

单串口PLC仅支持单设备访问，多台上位机需排队通讯，数据传输速率慢，跨品牌上位机因协议不兼容无法访问，生产数据采集滞后。

捷米特JM-ETH-FP解决方案：

支持6台PC/上位机并发数据采集，可同时实现编程调试、触摸屏监控、组态软件采集、远程查看等多场景需求，彻底告别通讯排队。串口支持9.6K~230.4Kbps多档波特率，以太网口10/100M自适应，线序自动识别，交叉线、直连线均可使用；内置ModbusTCP服务器，支持常用功能码，自动映射松下PLC数据区，打通跨品牌系统通讯壁垒，数据传输效率提升80%以上。

痛点4：参数配置复杂，现场调试上手难度高

传统串口通讯需手动匹配波特率、校验位等参数，易出现设置错误导致通讯故障，且需安装专用配置软件，工程师调试门槛高、耗时久。

捷米特JM-ETH-FP解决方案：

串口参数全自动自适应，模块自动识别PLC与触摸屏通讯参数，无需手动匹配，从根源避免参数错误故障；集成Web服务器，出厂默认固定IP，浏览器直连即可完成IP、工作模式等核心配置，还可查看运行状态与通讯诊断信息，无需专用软件。同时支持Web登录密码保护，防止非专业人员误改参数，保障通讯稳定。

痛点5：远程维护难，人工出差成本高；故障排查慢，老旧PLC适配差

PLC程序调试、故障维修需工程师奔赴现场，出差成本高、响应慢；通讯故障无直观提示，排查耗时久，老旧松下PLC因协议帧限制无法组网。

捷米特JM-ETH-FP解决方案：

支持以太网远程程序读写、RUN中写入、运行监视，工程师可异地完成故障调试，省去出差成本；支持以太网固件免费升级，终身功能迭代，无需更换硬件。配备电源、串口、以太网状态指示灯，快速判断基础故障；Web页面提供详细通讯诊断数据，精准定位异常环节；支持长帧兼容模式，完美适配FP-X、FP-X0等老旧松下PLC，解决老旧设备通讯失败问题。

痛点6：工业现场环境复杂，设备通讯稳定性差

工业现场温湿度波动大、电磁干扰强，电源电压不稳定，易出现通讯丢包、断连，无法满足24小时不间断生产需求。

捷米特JM-ETH-FP解决方案：

采用工业级严苛设计，经60℃ 168小时老化、5万次通断电测试，可实现30天不间断通讯、超亿次通讯零错误；工作温度0-60℃，24VDC±20%宽电压供电，适应90%非凝露湿度环境，抗震动、抗电磁干扰，符合欧盟EMC与RoHS认证。自带通讯重试机制，默认3次自动重试，有效减少网络波动、电磁干扰导致的丢包，保障数据采集连续准确。
