松下PLC借助以太网模块升级MES系统实现编程口扩展与触摸屏共存通讯应用案例

一、项目背景

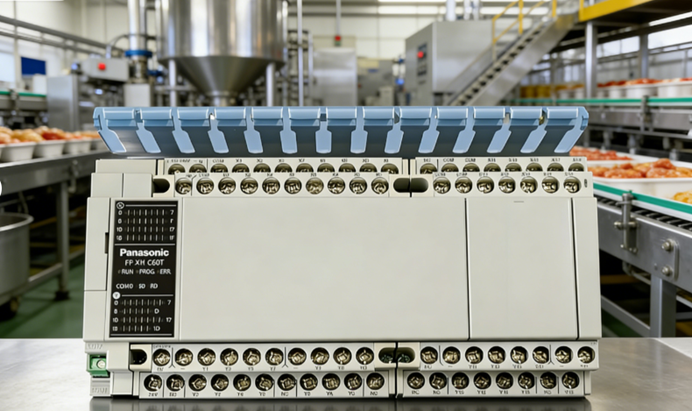

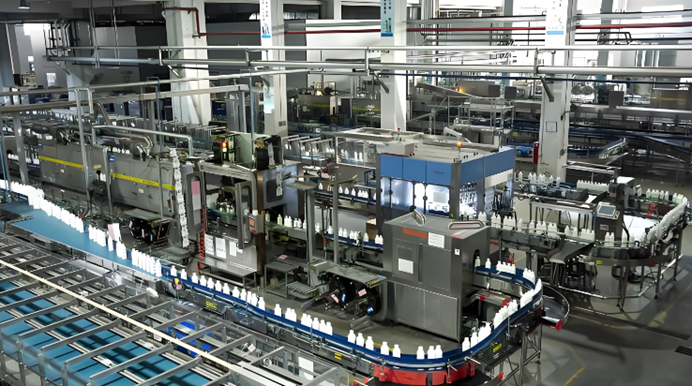

某大型食品饮料企业拥有多条自动化灌装与包装生产线，核心控制器为松下FP-XH、FP0R等系列 PLC，配套触摸屏用于现场操作与监控。随着企业数字化工厂建设推进，生产管理部门要求将设备运行状态、产量、故障信息等关键数据实时上传至 MES系统，以实现生产透明化与质量追溯。然而，原有 PLC仅支持串口通讯，无法直接接入以太网，且生产线常年高负荷运行，改造必须做到不停产、不拆柜、快速实施。

二、四大核心痛点

1.以太网升级难，设备复用性低

原 PLC编程口已被触摸屏占用，若拆除触摸屏则现场操作中断；若更换带以太网接口的新型 PLC，不仅成本高昂，还需重新编程、布线，停产损失巨大。

2.多上位机同时访问受限，数据采集效率低

车间需同时进行编程调试、触摸屏监控、MES数据采集，但 PLC单一串口无法满足多设备并发通讯，工程师只能轮流操作，数据滞后严重，影响生产调度。

3.远程维护成本高，故障响应慢

设备故障时，工程师需从总部赶往现场排查，差旅成本高且响应时间长，尤其在节假日或夜间，故障处理严重滞后，影响产线开机率。

4.通讯故障定位难，环境干扰频繁

现场灌装区电磁环境复杂，偶发通讯中断，排查需逐段测试串口参数，耗时长；老旧 PLC（如 FP-X）协议兼容性差，经常出现通讯失败，影响数据完整性。

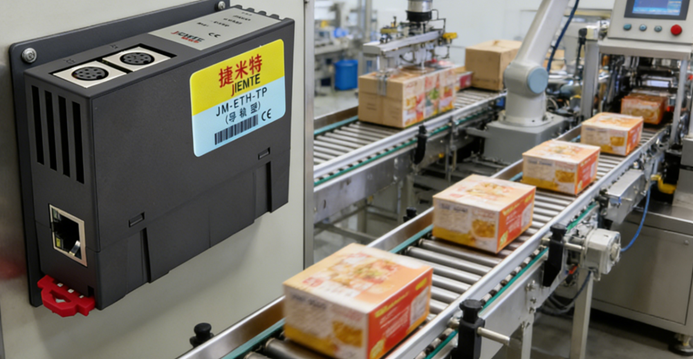

三、解决方案：捷米特 JM-ETH-FP模块

经过多方对比与现场测试，该企业最终选用捷米特 JM-ETH-FP型以太网通讯模块。该模块专为松下 PLC设计，具备以下亮点，精准击破痛点：

1.不占编程口，原有设备全保留

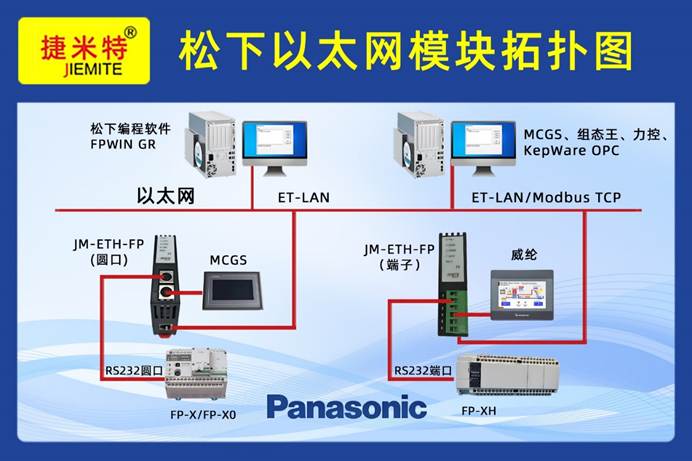

JM-ETH-FP采用“模块化串联”设计：COM1直连 PLC的 MD5，COM2口专门扩展给原触摸屏。改造时无需拆除任何设备，触摸屏照常工作，同时上位机通过以太网口采集数据，实现了“触摸屏+上位机”双通道并行，完全保留现场操作习惯。

2.双供电模式，零布线改造

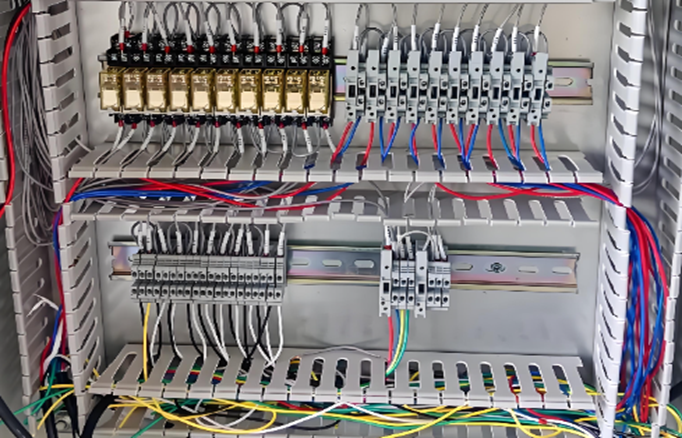

模块支持从 PLC编程口直接取电，也支持外接 24V电源。现场 PLC柜内已有 24V开关电源，工程师直接选用 PLC口取电，无需额外布线，15分钟即完成硬件安装，未影响产线正常生产。

3.支持 6台设备并发访问，数据采集效率提升 80%

JM-ETH-FP内置高速处理芯片，支持 6台 PC或服务器同时连接。现在，工程师可通过 FPWIN GR软件远程调试程序，MES服务器通过 ModbusTCP采集数据，触摸屏依然通过 COM2本地监控，三者互不干扰，彻底告别排队通讯，数据刷新速度提升至毫秒级。

4.即装即用，参数全自动适配

模块默认开启串口参数自适应，无需手动配置 PLC和触摸屏的波特率、校验位。工程师仅需通过网页（默认 IP 192.168.1.178）设置以太网参数，5分钟完成配置。Web界面还提供密码保护，防止误修改，确保现场安全。

5.远程维护+固件免费升级，降低后期成本

配合远程通讯模块，工程师在公司即可通过以太网对 PLC进行程序上传下载、在线监控，故障响应时间从 1天缩短至 1小时。同时，模块支持用户侧固件升级，厂家持续提供新功能，一次投资终身受益。

6.智能诊断+工业级稳定性，故障定位秒级完成

模块前面板有 Pwr、COM1/COM2、LINK四个指示灯，现场人员可通过指示灯状态快速判断电源、通讯、网络状态。Web诊断页面更可查看通讯请求次数、错误次数、TCP连接数等，精准定位是 PLC端还是网络端故障。模块出厂前经过 168小时 60℃老化测试，现场连续运行 60天通讯零错误，宽温宽压设计适应食品车间清洗、高温环境波动。

7.兼容老旧机型，协议开放

针对 FP-X等老旧 PLC，开启“长帧兼容模式”后通讯立即稳定。模块支持 FPWIN GR、ModbusTCP、YCNetTCP 等多种协议，组态王、Kepware等软件可直接访问，无需二次开发，轻松对接上层 MES系统。

四、改造前后对比

通讯方式	仅串口，无法联网	以太网接入，数据实时上传 MES
多设备访问	单点独占，需轮流使用	6路并发，编程、监控、采集同时进行
维护成本	工程师到场处理，单次成本超 2000元	远程调试，零差旅成本
故障排查	逐段测试参数，平均耗时 2小时	Web诊断页面一键定位，5分钟解决
系统扩展性	需更换 PLC才能支持新协议	支持 ModbusTCP，可对接任何上位系统
项目	改造前	改造后（使用捷米特 JM-ETH-FP）

五、项目总结

捷米特 JM-ETH-FP模块以创新的串联设计、强大的并发能力和工业级可靠性，为松下 PLC用户提供了一条低成本、高效率的以太网升级路径。它不仅保护了原有设备投资，更打通了设备数据上行的“最后一公里”，助力传统食品饮料企业快速迈向智能制造。

相关技术交流请给邵工留言
