施耐德全系列串口控制器通过以太网处理器接入工业以太网实现多路TCP连接与批量数据采集应用案例

一、应用背景

在工业自动化升级进程中，施耐德Quantumn、Premium、TSXMicro、M200、M241等全系列串口PLC，凭借稳定的控制性能占据大量工厂存量市场。但这类传统串口PLC普遍仅支持Modbus RTU/ASCII串行协议，无法直接接入工业以太网，叠加协议兼容、多设备监控、改造成本、运维调试等多重痛点，成为工厂数字化转型的核心瓶颈。多数生产现场面临数据无法互联互通、监控组网受限、改造预算超标、故障排查低效等问题，急需一款经济型、易部署、高适配的通讯转换设备，打通串口PLC与工业以太网的通讯壁垒，捷米特JM-ETH-SC以太网处理器正是针对这一需求量身打造的专用解决方案。

二、产品核心概况

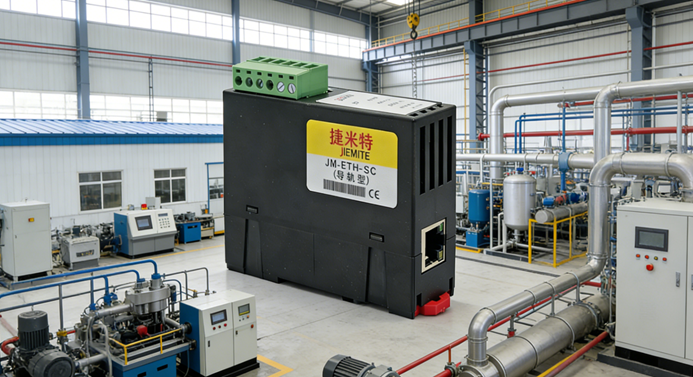

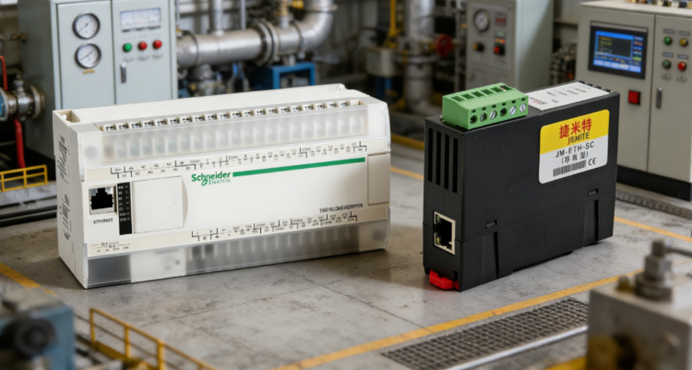

本次应用产品为捷米特（品牌）JM-ETH-SC（型号）以太网通讯处理器，是专为施耐德全系列串口PLC设计的经济型以太网转换模块，核心聚焦Modbus协议转换与工业组网优化，无需改动PLC本体，即可实现传统串口PLC的以太网化升级，兼顾低成本、高适配、易运维、强稳定四大核心优势，完美适配各类工业生产现场的组网改造需求。

三、核心工业痛点与对应解决方案

1.协议不兼容，串口与以太网无法互通

痛点：施耐德传统串口PLC仅支持Modbus RTU/ASCII串行协议，与工业主流Modbus TCP以太网协议不兼容，设备形成数据孤岛，无法接入工厂上位机监控系统，数据采集与远程管控完全受限。

解决方案：捷米特JM-ETH-SC实现Modbus RTU/ASCII串行协议与Modbus TCP以太网协议非透传转换，直接打通施耐德PLC串行通讯与工业以太网的壁垒，无需改造PLC本身，低成本完成传统串口PLC的以太网升级，完全适配工业主流以太网通讯标准。

2.多上位机同时监控难，组网设备冗余

痛点：传统串口通讯仅支持单台上位机连接，工厂生产需组态软件、触摸屏、监控终端等多设备同步采集数据，只能额外加装通讯中转模块，增加成本与故障点，无法适配规模化生产监控场景。

解决方案：产品原生支持6台上位机同时通讯，无需额外增加中转设备，可同时满足多类监控设备的数据采集需求，完美适配规模化生产线的多终端监控场景，简化组网结构。

3. PLC改造/组网成本高，预算压力大

痛点：更换带以太网功能的施耐德PLC硬件成本高昂，老旧设备拆除、新设备调试还会耽误生产，且控制柜重新布局耗时耗力，改造综合成本居高不下。

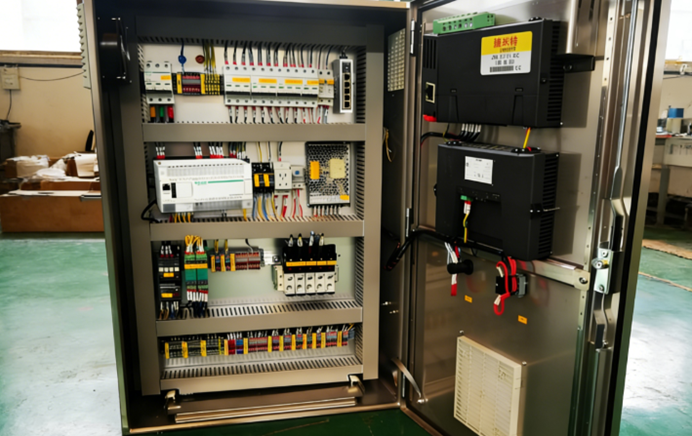

解决方案：作为经济型专用模块，直接对接施耐德PLC原有通讯口，无需更换高价以太网PLC；支持35mm导轨安装，与工业控制柜原有布局完全兼容，大幅降低硬件采购、施工调试的改造成本，实现低成本信息化升级。

4.参数配置复杂，上手难度高，运维门槛高

痛点：传统通讯模块需手动匹配串口波特率、数据位、校验位等参数，配置流程繁琐，依赖专业编程人员，普通运维人员无法独立操作，后期固件升级需拆机，影响生产。

解决方案：捷米特JM-ETH-SC搭载串口参数自适应功能，COM1（连PLC）、COM2（连触摸屏）默认自动识别参数，无需手动匹配；支持Web网页可视化配置，浏览器即可完成IP、通讯模式等核心设置，搭配专用配置测试工具，无需专业编程知识；支持Web远程固件升级，无需拆机即可完成版本更新，大幅降低运维门槛。、

5.通讯故障排查难，停机风险高

痛点：工业现场通讯故障无直观提示，运维人员难以快速定位是电源、串口还是以太网问题，故障排查耗时久，易导致生产线停机，影响生产效率。

解决方案：配备Pwr、COM1/COM2、LINK多状态指示灯，通过亮灭、闪烁状态直观判断电源、串口通讯、以太网连接情况，快速定位基础故障；内置专业通讯诊断功能，可查看通讯请求数、正误响应数，记录运行时间与故障信息，精准定位异常原因，大幅提升排查效率。

6.多设备适配性差，通讯效率低

痛点：不同施耐德PLC及触摸屏串口类型不一，传统模块端口单一，适配性差；且通讯模式单一，老旧设备与复杂现场通讯卡顿、速率慢，网线选型还需区分线序，组网灵活性差。

解决方案：串口支持RS232/RS485可选，同一接口复用两种主流串行类型，适配全系列施耐德PLC与触摸屏；支持全双工异步通讯，效率高、速率快，同时兼容半双工模式，适配老旧设备与复杂工况；以太网口10/100M自适应，支持T568A/T568B线序自适应，交叉线、直连线通用，现场组网更灵活。

7.工业现场兼容性、稳定性差

痛点：工业现场电源波动、电磁干扰、机械震动强烈，普通模块易出现通讯中断、数据丢包，且无法兼容主流组态软件，需额外开发驱动，适配性差。

解决方案：采用24VDC±20%宽电压供电，适配电源波动环境；具备6KV抗浪涌、4.5mm/30Hz抗震动性能，符合2014/30/EU电磁兼容标准，抵御现场干扰与震动；兼容组态王、力控、WINCC、Kepware等绝大多数SCADA组态软件，无需开发专用驱动，通过Modbus TCP直接连接，与现有监控系统无缝适配。

四、改造前后效果对比

改造前：施耐德串口PLC数据孤立，仅支持单台上位机监控，协议无法对接以太网；改造需更换PLC，单台硬件成本超数千元，施工调试耗时1-2天；参数配置需专业人员，故障排查耗时30分钟以上，易受现场干扰出现通讯异常。

改造后：接入捷米特JM-ETH-SC后，即刻实现协议转换与以太网联网，6台上位机同步监控无压力；单台模块成本仅为更换PLC的1/5，导轨安装即插即用，施工调试1小时内完成；串口参数自适应，网页配置零基础上手，指示灯+诊断功能10分钟内定位故障；宽电压与抗干扰设计，现场通讯零丢包、零中断，完全适配工业复杂工况。

五、应用价值总结

捷米特JM-ETH-SC以太网处理器，针对性解决施耐德全系列串口PLC在工业自动化升级中的七大核心痛点，以极低的成本、极简的部署、极强的稳定性，实现传统PLC的以太网化转型，打通设备数据互联互通通道，助力工厂快速完成数字化改造，兼顾短期落地性与长期运维便利性，是施耐德串口PLC组网升级的最优经济型方案。
