6层PCB打样，工程师要看哪些能力？

从Wi-Fi 6/7路由器、独立显卡，到PLC控制模块、便携医疗设备和无人机主板，很多高性能电子产品背后都离不开6层PCB。相比常见的2层板、4层板，6层PCB并不是简单“多了两层铜”，而是为更复杂的布线、更稳定的电源、更好的信号完整性和更高的系统可靠性提供了空间。

一、6层PCB是什么？不是简单“多几层铜”

6层PCB，也叫6层板，是指拥有六个独立导电铜箔层的多层电路板。相比2层板只有顶层和底层，6层PCB在内部增加了更多导电层，可以根据电路设计需要承担信号传输、电源分配、接地屏蔽等不同功能。

一个典型的6层PCB结构，通常包括顶层、底层以及四个内层。顶层和底层常用于放置元器件和布设信号线；中间内层则可根据设计需求，作为信号层、电源平面或地平面使用。层与层之间，则通过过孔实现电气连接，包括通孔、盲孔和埋孔等形式。

这也是6层PCB与普通2层板、4层板的关键差异。2层板结构简单，适合基础电路；4层板通常可以提供相对稳定的电源层和地层；而6层PCB进一步增加了内部布线层或更灵活的电源/地层分割能力，使复杂电路有更多布局和布线空间。

换句话说，6层PCB解决的不是“能不能把线连起来”的问题，而是在更小的空间里，让更多高速信号、更复杂电源和更高密度元器件稳定工作的问题。

二、为什么高性能产品需要6层PCB？

高性能电子产品之所以经常采用6层PCB，首先是因为布线密度越来越高。随着FPGA、SoC、高性能处理器等芯片集成度提升，引脚数量增加，信号网络也变得更加复杂。同时，电子产品还在持续小型化、轻薄化，留给PCB的面积并没有同步变大。6层PCB提供了额外的内层布线空间，可以帮助工程师在有限面积内完成更复杂的连接。

第二个原因，是信号完整性要求更高。高速数字电路中，DDR内存接口、PCIe、高速以太网、USB 3.0等信号，对传输质量非常敏感。如果回流路径不连续、阻抗不匹配或串扰控制不好，就可能导致系统不稳定。6层PCB可以通过合理的地平面、电源平面和信号层安排，为高速信号提供更好的参考平面和回流路径，从而降低串扰、反射等问题。

第三，是电源完整性和EMC表现。现代芯片对电源稳定性要求很高，电源噪声可能引发逻辑错误、系统死机或通信异常。6层PCB中的专用电源层和地平面，有助于形成低阻抗供电网络，同时也可以在一定程度上起到屏蔽作用，抑制电磁干扰，提高产品抗干扰能力。

第四，是更灵活的阻抗控制。高速接口、射频馈线、差分信号对等，往往需要控制特性阻抗，例如常见的单端阻抗或差分阻抗要求。相比层数较少的PCB，6层PCB可以提供更多介质厚度、线宽线距和参考平面的组合空间，更便于工程师实现目标阻抗。

最后，6层PCB还能在一定程度上辅助散热。对于高功率器件或高密度布局产品，内部大面积铜平面可以帮助传导和扩散热量。虽然它不能替代专门的散热设计，但在整体热管理中仍然具有一定作用。

因此，当电子产品同时面临高速、高密度、小型化、低噪声和高可靠性要求时，6层PCB就不只是“更高级”的选择，而往往是工程实现中的必要条件。

三、6层PCB在哪些产品里常见？

在通信与网络设备中，6层PCB常见于高端家用或企业级Wi-Fi 6/7无线路由器。这类产品通常集成主处理器、内存、交换芯片、多路射频前端模块和天线接口，同时还要处理高速以太网和多频段无线信号。6层PCB可以帮助设备实现高密度布局，并通过更好的参考平面和区域隔离，提升高速信号和射频链路的稳定性。

在计算机与数据处理领域，中高端独立显卡也是典型场景。GPU与高速显存之间需要传输大量数据，PCIe接口也对差分阻抗和信号完整性有较高要求。同时，显卡功耗高，供电系统复杂，需要更多铜层承载电流并稳定供电。6层甚至更高层数PCB，能够为这些复杂连接和高功耗设计提供基础支撑。

在工业控制与自动化设备中，PLC的CPU模块或复杂I/O模块也可能使用6层PCB。工业环境往往存在较强电磁干扰，同时设备还需要处理高速数字信号、模拟信号以及多种工业通信接口。通过更合理的地层、电源层和信号层规划，6层PCB有助于提升模块抗干扰能力和信号稳定性。

在医疗电子领域，便携式超声诊断仪主板是一个典型例子。超声探头接口数量多，模拟信号微弱，对噪声非常敏感，同时还要进行高速数据采集、处理和成像。6层PCB能够在高密度连接、低噪声模拟信号处理和高速数字处理之间取得更好的平衡。

在消费电子中，高端无人机飞控主板或图像传输模块也经常需要6层PCB。无人机内部空间有限，却要集成主处理器、IMU、GPS、气压计、图传模块、遥控接收、电调接口等多种功能。6层PCB提供的高密度布线能力、信号隔离能力和电源稳定性，对于飞控稳定和无线通信质量都有重要意义。

这些产品有一个共同点：它们要么追求更高速度和性能，要么需要在有限空间里集成更多功能，要么对信号质量和抗干扰能力有较高要求。在这些场景下，传统2层或4层板往往力不从心，6层PCB则能为复杂设计提供更可靠的硬件基础。

做6层PCB打样，为什么要看制造能力？

理解6层PCB的价值之后，工程师还需要关注另一个问题：同样是6层PCB打样，不同制造平台的设备、工艺、材料、检测和交付能力，可能直接影响样板质量和研发节奏。

相比普通双面板，6层PCB增加了压合、内层线路、层间连接等工序，对层间对准、孔径控制、电镀质量、板材稳定性、阻抗控制和检测流程都有更高要求。尤其在高速信号、BGA封装和高密度布线场景下，制造细节往往会影响后续调试结果。

在多层PCB领域，嘉立创围绕设备、工艺、材料和检测持续投入。嘉立创多层板生产中采用LDI激光曝光、全自动压合、VCP脉冲电镀等能力，并在品质检测中使用四线低阻、飞针测试、AOI和AVI检测等手段。

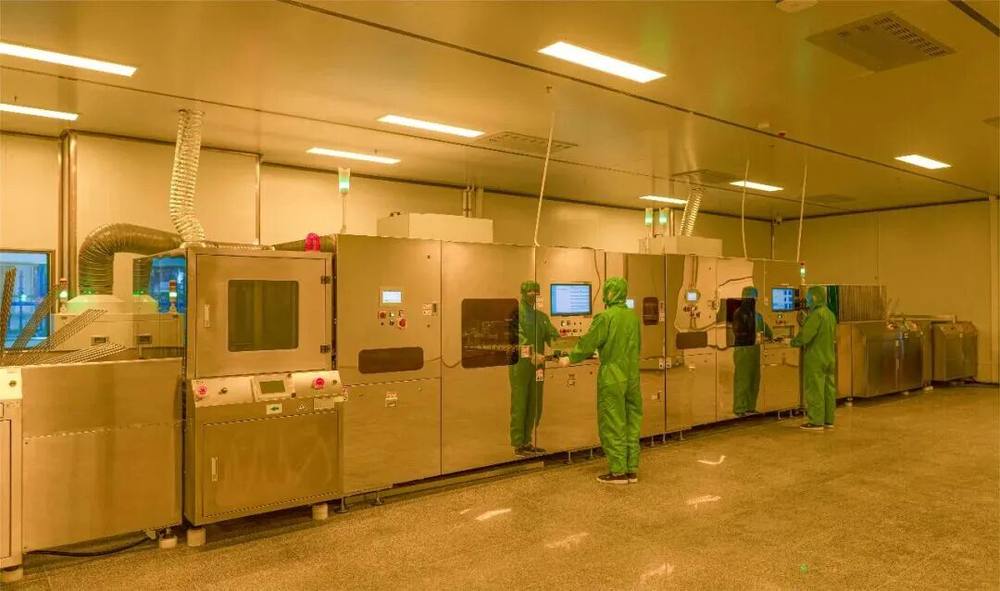

LDI激光曝光设备

对6层PCB打样来说，板材同样是基础。嘉立创多层板严选大厂A级板材，核心供应商包括KB、南亚、生益等。稳定的板材体系，有助于保障PCB在电气性能、热性能、机械强度和长期可靠性方面的表现。

在工艺方面，盘中孔和阻抗控制是工程师需要重点关注的两项能力。对于BGA封装或高密度布线，盘中孔可以释放布线空间，提高设计效率，并有助于提升PCB良率和高速板性能。嘉立创6-64层板支持免费盘中孔工艺和个性化阻抗设计，客户可上传阻抗线截图和PCB资料，选择自定义阻抗后，由板厂CAM工程根据叠层和阻值要求调整线宽、间距。

交期也是研发团队关注的重点。复杂硬件项目通常需要多轮打样、调试和修改，若PCB交付周期过长，很容易拖慢整个研发节奏。目前，嘉立创6层、8层板最快48小时出货，普通交期可缩短至约3-5天，具体以下单页面为准。

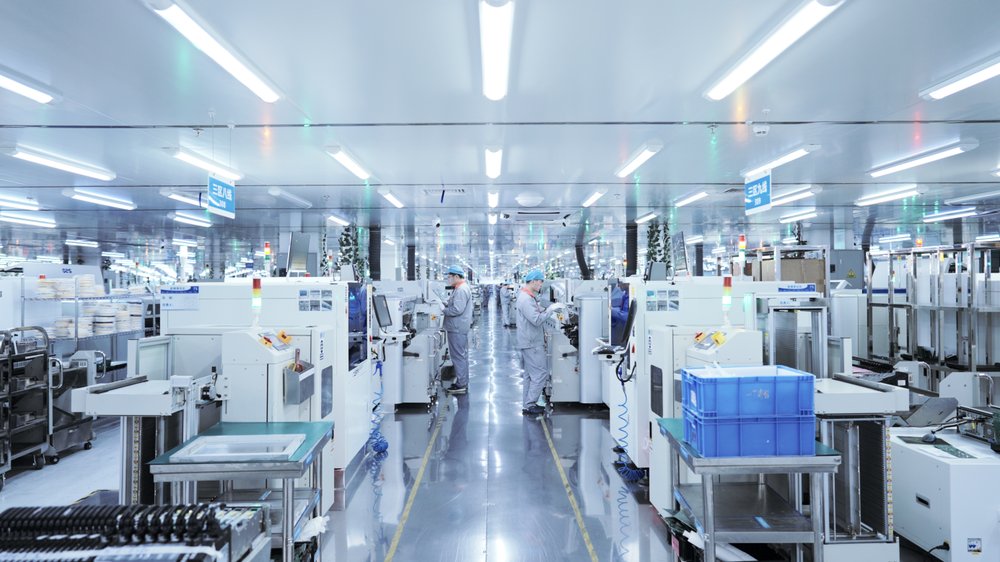

嘉立创SMT贴片车间

对于后续还需要装配验证的项目，6层PCB打样也可以进一步衔接SMT贴片和PCBA加工。嘉立创SMT提供PCB/FPC、激光钢网、SMT贴片、插件等一站式加工服务，并可配套程序烧录、通电测试、三防喷涂等工艺；同时拥有500+台高速贴片机、约300+条“贴检一体”生产线，最快可实现15小时交货。

写在最后

当电子产品从简单功能验证进入高速、高密度、高可靠设计阶段，6层PCB往往不再是“可选项”，而是支撑复杂硬件落地的重要基础能力。

它解决的不只是布线空间问题，还包括信号完整性、电源完整性、EMC、阻抗控制和系统可靠性等多方面挑战。对工程师来说，选择6层PCB，背后其实是在选择一套更适合复杂硬件的设计和制造方案。

如需进行6层PCB打样，或更高层数的PCB多层板打样，可通过嘉立创官网在线上传资料，查看可选工艺与具体交期；后续如需SMT贴片、PCBA加工，也可在同一平台完成流程衔接。
