无人机燃油增压泵性能自动化测试技术研究：基于多功能数据采集与虚拟仪器的集成方案

摘要：针对无人机用高性能增压泵的研制需求，开发了一套基于虚拟仪器技术的无人机燃油系统增压泵性能测试系统。本文首先系统梳理了无人机燃油系统的发展趋势及国内外在离心式燃油增压泵效率、吸油、空化等性能方面的研究进展；其次，详细阐述了测试系统的总体设计，包括系统构造、工作原理及整体框架；然后，围绕硬件设计与软件设计两个方面，深入介绍了基于USB-4711多功能数据采集卡和LabVIEW平台的软硬件实现方案；随后，以某型号离心泵为被测试验件，对系统性能进行了试验验证，结果表明压力控制误差小于2%，系统功能有效可靠；在此基础上，分析了湖南泰德航空在无人机燃油系统中核心技术优势及在无人机燃油系统领域的技术创新；最后，对无人机燃油系统增压泵性能测试系统的未来发展趋势及对无人机燃油系统发展的影响进行了总结与展望。

关键词：无人机；燃油系统；增压泵；性能测试；LabVIEW；USB-4711；PID控制

一、无人机技术发展路径概述

无人机技术的快速发展已使其在军民领域中获得了广泛而深入的应用。从军事侦察、打击作战到民用领域的航拍测绘、物流配送、农业植保、灾害监测等，无人机的任务维度不断拓展，服役环境日趋复杂。这些新的任务需求和严苛的使用条件对新一代无人机的性能和续航能力提出了更高要求，也使无人机动力系统的技术水平成为制约无人机整体性能发展的关键瓶颈。数据显示，2024年全球无人机动力系统市场规模已突破百亿元，中国作为全球最大无人机制造国，其动力系统市场规模占比高达44.81%，2019-2024年期间中国无人机动力系统市场规模的复合年增长率达到22.4%。未来，随着高性能电池、高效发电机、智能能量管理以及氢燃料电池等技术的持续突破，无人机动力系统将朝着更高效、更清洁、更智能的方向演进。

在燃油动力无人机中，燃油系统扮演着至关重要的角色。燃油增压泵作为飞行器燃油系统的关键部件，承担着向发动机燃油主泵供给稳定带压燃油的重要任务，其性能对发动机主燃油泵的运行效率和运行安全具有决定性影响。若增压泵供油不稳或性能劣化，将直接导致发动机供油不足、燃烧不稳定，严重时甚至引发空中停车等重大安全事故。可以说，燃油增压泵的性能优劣直接关系到无人机飞行的安全性与任务执行的可靠性。

离心式燃油增压泵凭借其结构简单、工作可靠、性能稳定等突出优势，已成为飞行器燃油系统增压泵的主流结构类型。然而，随着无人机续航能力的提升、服役高度的扩展以及低空经济对无人机安全性的更高要求，燃油增压泵的性能也面临着前所未有的挑战。增压泵的性能受多种复杂因素的影响，包括工作介质特性、密封结构、加工装配工艺、工作高度及温度条件等，传统的数值模拟和理论分析方法难以完全覆盖这些复杂耦合因素。因此，开发一套针对无人机燃油系统增压泵的专用性能测试系统，为研制高性能无人机用增压泵提供实验数据支撑和技术验证平台，具有重要的理论价值和工程意义。

本文围绕无人机用高性能增压泵的研制需求，系统阐述了一套基于LabVIEW虚拟仪器平台和USB-4711多功能数据采集卡的增压泵性能测试系统的设计过程，涵盖了系统总体方案、硬件架构、软件实现、试验验证及技术优势分析等内容，力求为后续高性能无人机用增压泵的研制提供有力的实验条件和技术积累。

二、无人机燃油增压泵技术研究现状

2.1 无人机燃油系统发展趋势

无人机动力系统是决定无人机整体性能的核心组成部分。目前无人机动力系统主要可分为两大类：一是热动力类，以甲醇、汽油或航空煤油作为发动机的动力来源，适用于中大型无人机，具备动力强劲、续航持久的优势；二是电动力类，以电源提供电能，再由电机将电能转换为机械能，主要用于小型或微型无人机。中大型无人机多采用燃油动力方案，其对燃油系统的可靠性、供油稳定性及轻量化水平提出了严格要求。

近年来，全球无人机产业正从单一工具向智能平台演进，动力系统作为底层技术支撑，其技术迭代速度与产业协同能力已成为衡量国家高端制造竞争力的关键指标。中国已形成覆盖电动、燃油、混合动力的完整技术路线，并在工业级场景实现规模化应用。在无人机燃油系统领域，技术发展的核心方向包括燃油泵高可靠性设计、供油系统智能化控制、轻量化与集成化设计以及航空重油适应性改进等方面。燃油泵作为燃油系统中的核心部件，被誉为飞行器动力系统的“心脏”，其性能决定了动力系统的整体效率和安全性。

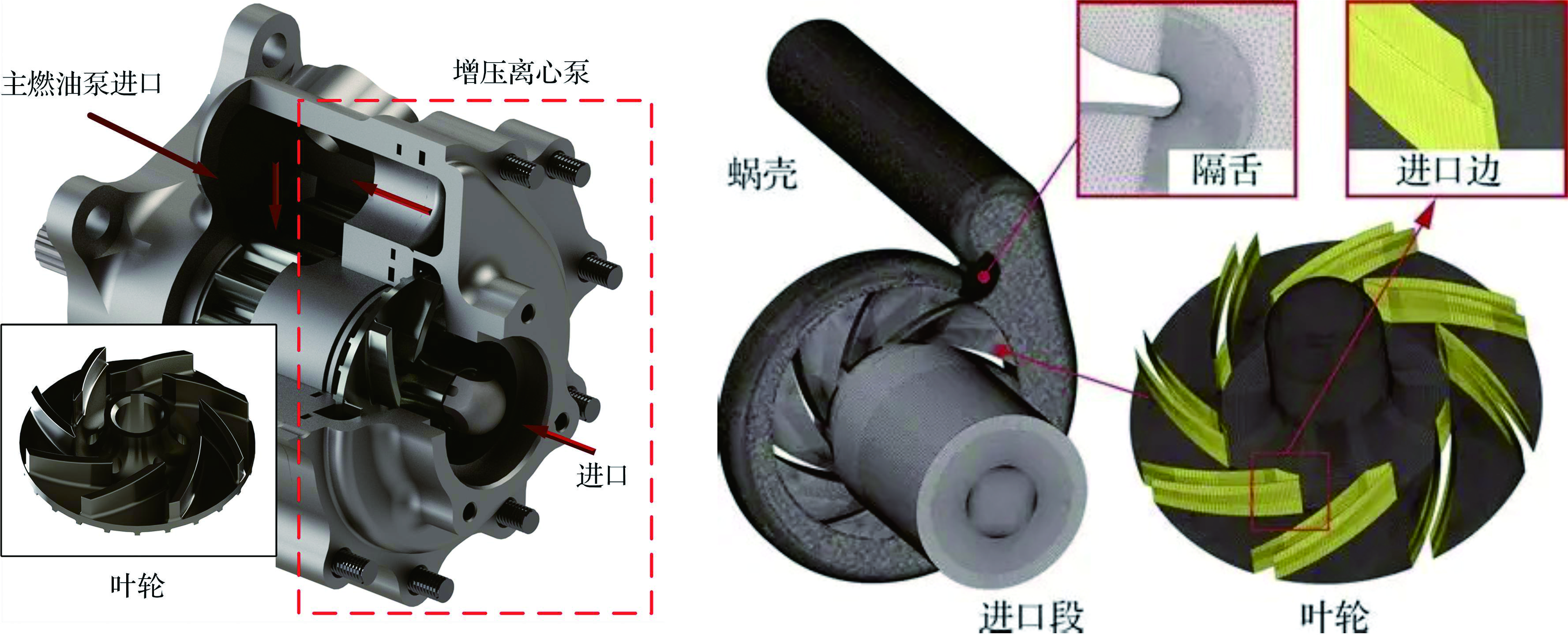

2.2 离心式燃油增压泵效率与性能优化研究

离心式燃油增压泵的效率直接关系着无人机燃油系统的整体能量利用率和飞行续航能力。国内外学者围绕增压泵效率提升开展了大量深入的研究工作。

仲世杰等针对航空燃油离心泵性能参数高度非线性导致代理模型构建准确性差的问题，提出了基于超参数双调和方程代理模型的多目标优化方法。研究采用基于方差的敏感度分析方法验证超参数有效性，通过贝叶斯优化实现超参数快速寻优，使代理模型预测精度大幅提升——校准决定系数从0.82提高至0.96，提升幅度达17.1%。经过多目标优化，航空燃油离心泵扬程提升0.041 m，效率提升0.76%，且优化后离心泵流道内高速流团得到有效抑制，叶片载荷梯度得到显著改善。这一研究为通过几何参数优化提升增压泵效率提供了系统的理论方法与技术路径。

张岭等采用Mixture多相流模型对不同结构参数条件下液环式航空燃油增压泵自吸阶段的流场进行了非稳态数值计算，研究自吸过程中燃油泵内气液两相分布的变化过程。研究揭示了自吸过程中泵内压力随相对距离的增加而增大、压力随自吸时间的增加而增大的变化规律，并通过分析不同时刻下燃油泵内部含气率、气液两相分布、压力及速度流线等特征，揭示了增压泵自吸过程中的能量损失机制。

唐庆等采用滑移网格技术和雷诺平均方法研究了不同工况下燃油增压泵内部流场特性，深入揭示了转速对增压泵出口压力和流量的影响规律，为增压泵工作特性曲线的理论预测和实验验证提供了重要的数值支撑。

李嘉等将入口喷射器与航空燃油离心泵集成，通过数值模拟与实验相结合的方法研究了喷射器对泵性能的影响。研究表明，喷射器的存在显著影响了泵的流动特性和水力性能，有效减少了叶轮和蜗壳特定通道内的流动损失，并通过调节入口压力和控制吸入流向来增强对入口流场的调节，使配备喷射器的泵效率较不带喷射器的泵有所提升。这一研究为通过添加辅助结构改善增压泵性能提供了新的思路。

2.3 燃油增压泵空化性能研究

空化是制约航空燃油离心泵性能提升和使用寿命延长的关键问题。航空离心泵高转速、大流量和高扬程的特点导致叶轮内流场具有流道逆压力梯度高、叶片型线曲率变化大和进口空化两相流动现象明显的流动特征，空化问题尤为突出。空化不仅会显著降低泵的扬程和效率，破坏泵内部介质的连续性，使叶轮与介质的能量交换受到干扰，严重时还会使液流中断，导致泵供油失效。此外，空泡随介质流动到高压区溃灭时产生微射流和冲击波，对过流部件表面造成破坏，并伴随振动和噪声。

西工大发动机燃油控制技术团队基于OpenFOAM平台构建了考虑空化相变转换的两相流求解器，以NACA水翼、NASA平板诱导轮模型及燃油离心泵的试验数据验证了空化求解模型的准确性。所计算的扬程断裂空化数与试验结果误差约3.7%，计算精度高，为高速燃油离心泵空化性能的高精度预示提供了有效的数值工具。

在空化抑制方面，针对某航空燃油离心泵在运行过程中由于空化导致叶片根部发生空蚀破坏的问题，研究者设计了一种叶根圆弧结构形式，研究了其在不同空化数下的空泡分布特性和空泡的非定常变化规律，分析了燃油泵叶轮流道和隔舌位置的压力脉动特性。高翔等针对航空燃油泵的汽蚀问题，设计了一种效率与汽蚀双目标优化方法，优化后设计工况下效率提升了1.2%，必须汽蚀余量降低了12.5%。加力燃油泵空蚀机理研究表明，采用湍流空化两相流数值仿真技术可深入揭示燃油离心泵的内流场特征，为抗空蚀改进提供理论基础。

2.4 燃油增压泵故障诊断与系统监控研究

除了性能优化和空化抑制外，燃油增压泵的故障诊断与健康管理也是保障无人机飞行安全的重要内容。刘洋等在分析燃油离心增压泵关键部件故障模式的基础上建立了燃油离心增压泵的可靠性模型，评估了燃油增压泵的平均故障间隔时间，为增压泵的维修保障和可靠性设计提供了数据支撑。

Deepak Kumar等提出了一种改进的InceptionV3深度卷积神经网络方法，用于识别离心增压泵的阻塞故障特征，将深度学习技术引入燃油泵故障诊断领域。Michael Mansour等采用实验方法研究了在不同气液两相流条件下3D半开式叶轮和2D半开式叶轮的结构参数对离心增压泵性能特性的影响规律。张同等针对飞机燃油系统状态实时监控的问题，搭建了基于DDS分布式组态软件的飞机燃油系统监控平台，实现了对飞机燃油系统的实时监控。

综上所述，尽管国内外学者在燃油增压泵的效率优化、空化抑制、数值模拟和故障诊断等方面开展了大量卓有成效的研究，但仍存在一个不可忽视的技术空白：缺乏一套专门面向无人机燃油系统增压泵的、兼具高精度数据采集与闭环压力控制功能的综合性能测试平台。传统的单参数测试手段和通用型测试设备难以满足增压泵多参数、宽工况、实时闭环控制等测试需求，这已成为制约高性能增压泵研制进展的核心短板。正因如此，开发一套集成信号采集、工况调节、PID闭环控制、数据处理、数据存储与可视化等功能于一体的专用性能测试系统，具有重要的工程现实意义，也是本文工作的出发点和着力点。

三、测试系统总体设计

3.1 系统构造

无人机燃油系统增压泵性能测试系统主要由模拟油箱、被测增压泵、驱动电机、压力传感器、流量传感器、温度传感器、比例阀、工控计算机及相应管路阀门等组成。系统的基本设计思路是利用驱动电机驱动被测增压泵工作，通过比例阀调节被测增压泵出口压力来模拟不同工况点，再通过安装在被测增压泵出口管路的压力传感器、流量传感器和温度传感器获取不同工况下增压泵的压力-流量特性和温度特性。

模拟油箱用于储存试验介质（航空煤油或燃油），并模拟无人机实际燃油系统的油箱工况。被测增压泵为待测试的离心式燃油增压泵，安装于试验台架的固定工位。驱动电机通过弹性联轴器与被测增压泵连接，为增压泵提供旋转动力。比例阀安装于增压泵出口管路中，作为负载调节元件，通过改变阀芯开度来调节出口管路阻力，进而改变增压泵的工作点。压力传感器、流量传感器和温度传感器分别用于实时监测增压泵出口的压力、流量和介质温度，为性能分析和PID控制提供输入信号。

3.2 系统工作原理

测试系统的工作原理可以概括为“信号采集—信号处理—决策控制—执行反馈”的闭环工作流程。在测试过程中，驱动电机以设定转速带动被测增压泵工作，增压泵从模拟油箱中吸入燃油并排出带压燃油。燃油流经比例阀后回到模拟油箱，构成封闭的循环回路。

安装于增压泵出口管路的压力传感器实时采集出口压力信号，该信号经信号调理模块处理后送入数据采集卡，由上位机软件获取实时的压力测量值。上位机软件将实测压力值与目标压力值进行比较，得到偏差值，通过PID控制算法计算对应的控制量，输出控制信号驱动比例阀调节阀芯开度，进而改变管路阻力，使增压泵出口压力趋近并稳定于目标值。在此过程中，流量传感器和温度传感器同步采集流量和温度信号，用于监测增压泵的性能状态和分析其工作特性。

用户通过上位机人机界面设定目标工况参数（目标压力、测试时长、数据采样频率等），系统自动执行测试流程，实时显示压力、流量、温度等参数的数值和变化曲线，并将测试数据自动保存至本地存储设备，供后续性能分析和结构优化使用。

3.3 系统整体框架

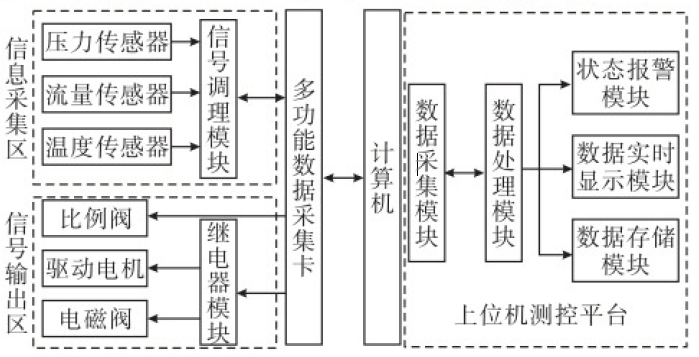

基于上述工作原理，测试系统的整体框架由传感器模块、信号调理模块、继电器模块、多功能数据采集卡、工控计算机及电磁阀、比例阀、驱动电机等执行元件组成。

传感器模块是系统的“感知神经”，包括压力传感器、流量传感器和温度传感器，分别用于获取被测增压泵的关键性能参数——出口压力、输出流量和介质温度。这些传感器将物理量转换为标准电信号（4~20 mA或0~10 V），为后续的信号处理和数据分析提供原始输入。

信号调理模块是系统的“信号净化器”，主要用于对传感器输出信号进行滤波、隔离和电平转换等处理，以减小外界电磁干扰、抑制噪声影响，确保信号传输的准确性和稳定性。本系统选用GC5054隔离式安全栅，将传感器输出的4~20 mA电流信号转换为1~5 V电压信号后送入数据采集卡，既实现了信号的标准化转换，又在高压侧与低压侧之间建立了电气隔离，保障了测试系统的安全运行。

继电器模块是系统的“开关中枢”，通过数据采集卡输出的TTL电平信号来控制固态继电器板卡的输出，实现对电磁阀的通断控制；同时通过控制中间继电器和交流接触器来实现对驱动电机的启动、停止和方向控制。继电器板卡选用RS-SSK固态继电器板卡，具备响应速度快、无触点磨损、使用寿命长等优点，适合频繁开关操作的应用场合。

多功能数据采集卡是系统的“信号桥梁”和“控制核心”，承担着传感器数据采集和执行元件控制信号输出的双重任务。本系统选用研华USB-4711多功能数据采集卡，该卡具备12位分辨率、150 kS/s采样速率、16路单端模拟输入通道、2路12位模拟量输出通道、8路TTL电平数字输入通道和8路TTL电平数字输出通道，能够充分满足测试系统多类型、多通道信号采集和多执行元件协同控制的功能需求。USB-4711采用即插即用的USB接口设计，无需打开机箱安装板卡，特别适合便携式测试和快速部署的应用场景。

工控计算机是测试系统的“大脑”，运行基于LabVIEW开发的上位机测控平台，实现对被测增压泵运行状态信息的采集、处理、显示、存储以及状态报警等功能。通过人机界面，操作人员可以直观地监控测试全过程，设定控制参数，实时查看压力、流量、温度等性能参数的数值和变化趋势，并对历史测试数据进行检索和分析。

执行元件包括比例阀（控制信号为0~10 V，用于调节出口压力）、电磁阀（用于控制管路通断和换向）和驱动电机（通过变频调速控制增压泵转速），它们在上位机指令的控制下协同动作，共同完成增压泵性能测试的各项工况调节任务。

四、测试系统软硬件设计

4.1 硬件设计

4.1.1 数据采集核心——USB-4711多功能数据采集卡

测试系统的硬件设计以USB-4711多功能数据采集卡为核心构建整个测控链路。USB-4711A数据采集卡是一款高速率USB数据采集模块，具备12位分辨率、每通道采样速率最高150 kS/s，有16路单端或8路差分组合模拟量输入，用户可通过编程灵活选择起止通道号。此外，该卡提供2路12位D/A输出、16位数字输入和数字输出通道，具备D/A自校正功能，支持LabVIEW、C++、VB等多种编程语言的驱动调用。USB-4711由USB总线直接供电，无需外接电源，现场接线方便，稳定性好，特别适合本测试系统部署在实验室台架的便携应用需求。

在测试系统中，USB-4711的模拟输入通道分别接入经信号调理的压力传感器信号（1~5 V，对应0~1 MPa）、流量传感器信号（4~20 mA转换为1~5 V，对应60~600 L/h）和温度传感器信号；模拟输出通道（AO通道）用于输出控制比例阀的0~10 V电压信号和变频驱动电机的调速信号；数字输出通道（DO通道）用于通过TTL电平控制固态继电器板卡，从而间接控制电磁阀和驱动电机的启停；数字输入通道（DI通道）用于接收部分开关量反馈信号，如阀门限位状态、电机运行状态等。

4.1.2 传感器选型

传感器选型直接决定了测试系统的测量精度和数据可靠性。在传感器选型上遵循了“精度匹配量程、响应匹配工况”的基本原则，并在此基础上针对无人机燃油泵的典型工作参数进行了专门优化。

流量传感器用于测量被测增压泵的出口流量。传感器输出信号为4~20 mA，测量范围为60~600 L/h，精度等级为0.5级。涡轮流量计以其量程比宽、响应速度快、重复性好等优点，适用于燃油泵流量特性的动态测试。测量范围的下限60 L/h充分考虑了小流量工况（如低转速或低开度下）的测试需求，上限600 L/h则覆盖了常规燃油增压泵的最大工作流量。

压力传感器用于测量增压泵出口压力。传感器输出信号为4~20 mA，测量范围为0~1 MPa，精度为0.25% FS。测量范围的选择基于无人机燃油系统增压泵出口压力的典型工作范围（85~440 kPa），并留有充足裕量以应对极端工况和瞬态压力冲击。0.25% FS的精度等级满足了增压泵性能评估对压力数据的精度要求。

信号调理模块完成传感器4~20 mA输出信号到1~5 V电压信号的隔离转换。隔离式设计有效阻断了传感器侧高压干扰信号向控制侧低压电路的传输通道，在显著提高信号质量的同时保障了系统安全。

4.1.3 执行元件及控制方式

比例阀控制信号为0~10 V，用于调节增压泵出口管路的阻力特性，实现对出口压力的连续调节。比例阀阀芯开度与控制电压近似线性关系，通过PID算法可精确控制阀芯位置，进而精确调节管路流量和出口压力。比例阀响应速度快、控制精度高，是实现测试系统闭环压力控制的关键执行元件。

驱动电机通过变频器实现转速控制，变频器的调速信号由USB-4711的模拟输出通道提供。通过调节驱动电机转速，可以模拟增压泵不同转速条件下的工作特性，为研究转速对出口压力和流量特性的影响提供实验条件。驱动电机的启停由USB-4711的数字输出信号经固态继电器和中间继电器/交流接触器分级控制实现，确保了电机启停的安全性和可靠性。

电磁阀用于控制测试回路中的管路通断和流向切换，其开关状态由USB-4711的数字输出TTL电平经RS-SSK固态继电器板卡驱动实现。固态继电器板卡接受TTL电平输入，输出24 VDC信号直接驱动电磁阀线圈，实现了计算机控制与强电回路的电气隔离。

4.2 软件设计

4.2.1 开发平台选择

系统上位机软件采用LabVIEW（Laboratory Virtual Instrument Engineering Workbench）进行开发。LabVIEW是美国国家仪器公司推出的图形化编程语言和虚拟仪器开发平台，它结合了图形化编程方式的高性能与灵活性，以及专为测试测量与自动化控制应用设计的高端性能与配置功能，能够为数据采集、仪器控制、测量分析与数据显示等各类应用提供完善的开发工具。LabVIEW提供了丰富的虚拟仪器和函数库，用户可通过简单的图形化编程完成复杂的测控任务。凭借强大的硬件兼容性、高效的PID工具包和直观的图形化界面，LabVIEW尤其适合本测试系统多参数、多通道、实时性要求高的测控场景。

4.2.2 软件总体架构与模块化设计

基于模块化设计思想，上位机系统由初始化模块、信号采集输出模块（含PID算法子模块）、数据存储模块、数据显示模块及人机界面等核心功能模块组成。模块化设计使各功能模块在逻辑上相互独立，便于代码调试、功能扩展和后期维护。

初始化模块完成对信号采集模块、信号处理模块、信号输出模块、显示模块、状态标志等软件参数的配置，同时返回试验系统硬件配置的状态信息（如数据采集卡连接状态、各传感器通道状态、执行元件初始化状态等），确保系统在上电启动时处于明确可控的初始状态。

信号采集输出模块是该系统软件架构中最复杂的核心模块，包括信号采集、信号处理、PID算法和信号输出四个子模块，形成一个“输入-处理-决策-输出”的闭环控制回路。

信号采集子模块通过研华DAQNavi控件实现数据采集功能的配置与控制。通过DAQNavi控件选择模拟输入通道、采样率、采样模式（如连续采样）、输入量程等参数，即可启动流量、压力、液位、温度等多通道信号的同步采集。多通道同步采集保证了各性能参数在时域上的一致性，为后续的性能分析和综合评估提供了数据基础。

信号处理子模块采用LabVIEW信号处理库中的Butterworth滤波器子VI对传感器原始信号进行滤波处理。Butterworth滤波器以其通带平坦、阻带衰减陡峭的特性，能够有效去除传感器信号中混杂的工频干扰、高频噪声等非目标频率成分，获得更加清晰和准确的真实信号，为后续的PID计算和数据显示提供高质量的输入数据。

PID算法子模块采用LabVIEW控制和仿真函数面板中的PID子VI搭建增压泵出口压力的PID控制程序。PID控制器将压力传感器的实测反馈值与设定目标值比较得到偏差，对偏差进行比例(P)、积分(I)、微分(D)运算后合成控制量输出，从而使比例阀快速、稳定地响应设定值变化，实现出口压力的闭环精准调节。

信号输出子模块通过研华DAQNavi控件配置模拟量输出和数字量输出功能，实现对比例阀（模拟电压信号）、变频器（模拟调速信号）、固态继电器（数字TTL信号）等执行元件的控制信号输出。

数据显示模块利用LabVIEW软件中的图形控件（如波形图表控件）和数值控件，以曲线形式和数值形式实时记录并显示测试过程中各性能参数的变化趋势和实时值。两种波形图表分别用于显示增压泵出口压力和出口流量的动态变化过程，使操作人员能够直观地监控测试进程，及时发现异常工况。

数据存储模块将试验过程中采集到的流量、压力、温度等性能参数以结构化格式（如TDMS文件或Excel表格）保存至工控机本地存储设备中。存储的数据既可以作为增压泵性能分析的原始素材（如绘制压力-流量特性曲线、计算性能偏差），也为后续的结构优化、故障溯源和型号迭代提供了宝贵的数据支撑。

人机界面集成了初始化、数据保存、开始、结束等控制按钮，以及波形图表和数值显示区域，构成完整的人机交互操作环境。界面布局清晰、控制逻辑简单，能够有效降低操作培训成本并提高测试效率。

五、测试系统试验验证

5.1 试验方案设计

为验证所设计测试系统的功能有效性和控制精度，本文以某型号离心泵为被测试验件开展系统性能验证试验。试验过程中，通过上位机软件人机界面设定不同工况下的目标出口压力值，系统通过PID算法自动计算输出控制信号调节比例阀开度，实时跟踪和保持增压泵出口压力于目标设定值。试验同时记录出口压力、输出流量和介质温度等性能参数，绘制被测增压泵的压力-流量特性曲线并与理论性能曲线进行对比分析。

试验工况覆盖无人机燃油增压泵典型工作范围：出口压力设定为85 kPa、120 kPa、180 kPa、240 kPa、300 kPa、360 kPa和440 kPa共七个工况点，涵盖了从低负载到高负载的完整工作区间。

5.2 压力控制精度验证

试验结果表明，在不同工况点下，被测增压泵的出口实测压力与目标设定压力之间的最大误差不超过2%。这一误差水平在工业测控领域属于较高的精度水平，充分验证了PID控制算法参数整定的合理性和数据采集卡信号处理与输出控制的有效性。

压力控制误差能够控制在2%以内的原因可归结为三个方面：其一，USB-4711采集卡12位分辨率（约0.024%的量化精度）和150 kS/s采样速率提供了充足的数据采集能力；其二，PID控制器参数（比例增益Kp、积分时间Ti、微分时间Td）经过充分调试和优化，在响应速度和稳态精度之间取得了良好的平衡；其三，Butterworth滤波器有效抑制了传感器信号中的高频噪声，减小了对PID计算的不利影响。

5.3 流量特性试验验证

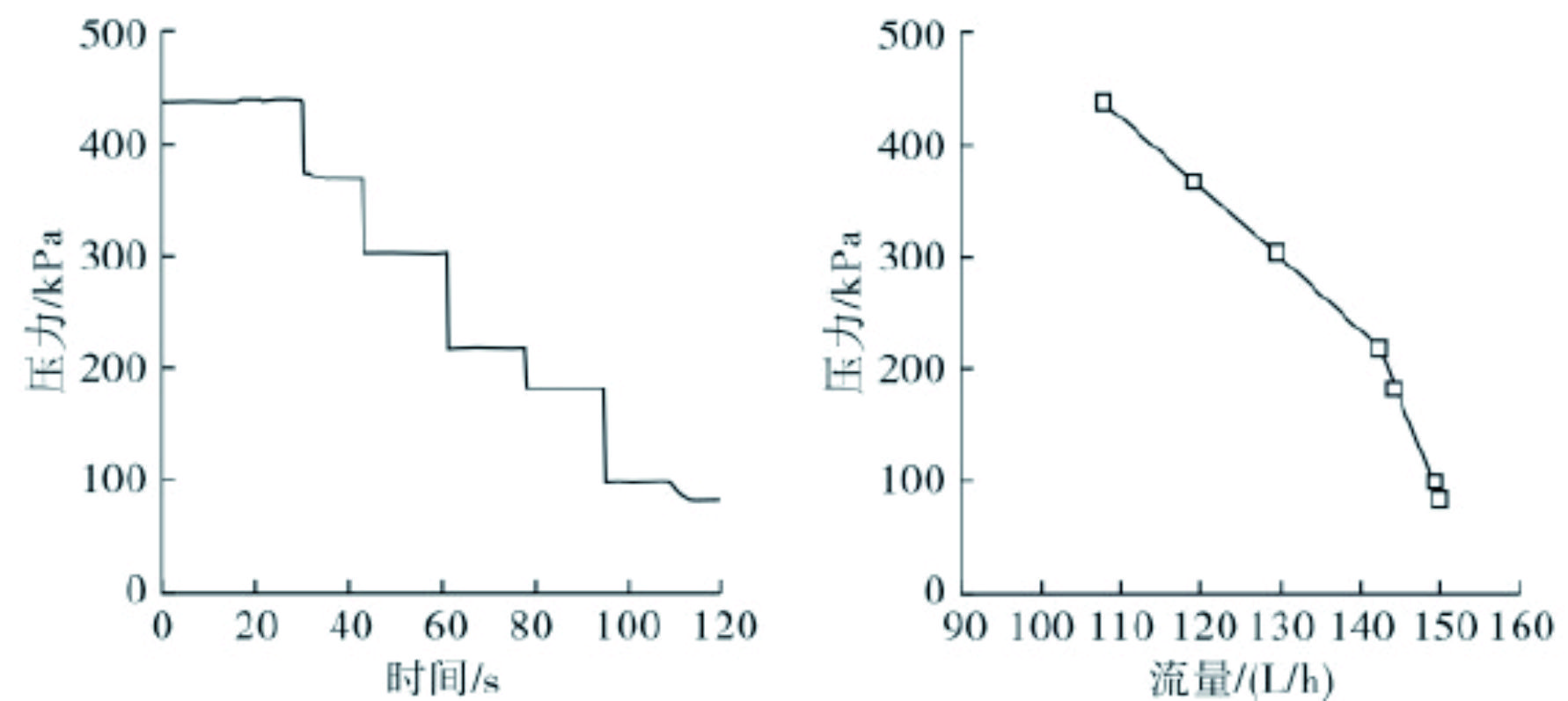

试验获得的压力-流量特性数据表明，在出口压力85~440 kPa的工况范围内，随着被测增压泵出口压力的降低，其输出流量由107.7 L/h逐渐增加至149.7 L/h。这一变化趋势与被测DCW2-1828离心泵的理论工作性能曲线完全一致，即增压泵出口压力越低、管路阻力越小、流量越大，反之亦然。该结果有力地验证了测试系统在增压泵出口压力与输出流量关系测量方面的准确性和可靠性，说明系统能够真实反映增压泵的工作性能特性，具备作为增压泵性能评估工具的基本功能。

5.4 系统功能验证

综合试验验证结果表明，测试系统的信号采集、信号处理、信号输出、数据显示与数据存储等功能模块均能够正常工作：

信号采集功能：多通道传感器信号能够被同步、准确地采集并送入上位机进行处理；

信号处理功能：Butterworth滤波器有效抑制了噪声，输出信号平滑可靠；

PID闭环控制功能：系统能够自动调节比例阀开度，实现对出口压力的快速、稳定跟踪；

数据显示功能：压力、流量、温度等参数的数值和曲线能够在人机界面上实时、清晰显示；

数据存储功能：试验数据能够完整、准确地保存至本地存储设备，便于后续分析和追溯。

综上所述，所设计的无人机燃油系统增压泵性能测试系统已完全具备了高性能增压泵研制所需的各项测试能力，为后续开展更深入的增压泵性能优化研究和新型号开发提供了坚实的技术平台。

六、湖南泰德航空的技术优势与创新

湖南泰德航空技术有限公司在无人机燃油系统增压泵性能测试系统的研制过程中，积累了多项核心技术和工程经验，形成了独特的技术优势。这些优势不仅体现在本测试系统的具体实现细节上，更体现在公司对无人机燃油系统技术发展趋势的深刻理解和前瞻性布局上。

6.1 核心优势分析

测试系统的自主可控性。本测试系统采用国产化传感器和标准化的工业级数据采集硬件，配合自主开发的LabVIEW软件平台，实现了软硬件全链路的自主可控。USB-4711数据采集卡为研华公司成熟的工业级产品，经过长期市场验证；传感器选用国产高精度变送器，供货渠道稳定；上位机软件完全自主研发，代码可维护性强，可根据新型号增压泵的测试需求灵活扩展功能。整个测试系统不依赖于特定国外厂商的专用软硬件，具备良好的自主可控能力。

PID闭环压力控制的高精度实现。在增压泵性能测试过程中，压力控制精度是评估测试系统性能的核心指标。本系统通过精心设计的PID控制算法——多组参数分区间配置策略，即在不同的压力区间启用不同的PID参数组合以适应系统非线性——结合USB-4711高速数据采集卡（150 kS/s采样率）和Butterworth滤波器噪声抑制的共同作用，实现了压力控制误差小于2%的技术水平。这一精度指标对于无人机燃油系统增压泵的性能评估和优化具有重要价值：2%的控制误差能够保证增压泵在不同工况下的压力-流量特性曲线测量具有足够的精度，使性能分析和结构改进决策建立在可靠的数据基础上。

系统的模块化与可扩展性。测试系统的软硬件均采用模块化设计思想。硬件层面，传感器模块、信号调理模块、数据采集卡、继电器模块等均可根据测试需求灵活更换或升级；软件层面，各功能模块（初始化、信号采集、PID控制、数据显示等）相互独立，可通过修改参数配置或添加新模块实现功能的快速扩展。这种模块化架构使测试系统具有良好的通用性，可通过调整传感器量程和执行元件类型，快速适配不同型号、不同功率等级的燃油增压泵测试需求。

数据采集与处理的实时性与高精度。USB-4711数据采集卡150 kS/s的高采样率能够充分捕捉燃油泵出口压力和流量的瞬态变化，尤其适用于研究增压泵在启动、停车、变转速等瞬态工况下的动态响应特性。配合Butterworth滤波器去除噪声干扰，保证了信号的真实性和准确性。

6.2 技术创新点

在无人机燃油系统技术研发方面，湖南泰德航空形成了多项技术创新，涵盖电动燃油泵技术、高压高效设计、智能控制与故障诊断等关键方向。

电动燃油泵的主动可控技术。湖南泰德航空深入研究航空电动燃油泵与电磁常开阀的协同控制机理，推动燃油泵从“被动随动”向“主动可控”转变。航空发动机电动燃油泵将电能直接转化为机械能，通过专用电机驱动，由发动机电子控制器进行闭环控制，实现了燃油供应的精准调节和系统响应速度的大幅提升。这一技术在无人机燃油系统中具有重要的应用价值，使燃油系统能够在宽工况范围内保持优化的供油策略。

燃油泵流量-压力特性的优化方案。湖南泰德航空针对航空燃油泵的流量-压力特性开展系统研究，通过优化叶轮几何参数、改进导流结构和调节流道匹配等手段，有效提升了增压泵在全工况范围内的综合性能。公司在高压高效燃油泵设计方面积累了丰富的经验，特别是在大流量离心泵与齿轮泵的协同应用方面形成了独特的技术路径：大流量离心泵提供大流量冷却能力，满足高热负荷部件的散热需求；齿轮泵提供稳定高压燃油，保证发动机主燃油泵的正常工作，两者协同构建高性能燃油系统。

面向无人机燃油泵的综合测试平台开发。本文所描述的测试系统是湖南泰德航空在燃油泵测试技术领域的一项代表性成果。与传统的单参数测试设备相比，本系统实现了多参数同步采集、PID闭环控制、数据可视化分析等功能的一体化集成，能够支持增压泵性能评估的全流程工作。系统的模块化架构还使其具有良好的通用性，有望扩展应用于其他类型的燃油泵（如引射泵、齿轮泵）的测试验证。

燃油泵故障预测与健康管理系统。湖南泰德航空在燃油泵故障诊断和寿命预测方面也开展了前瞻性研发，探索将振动监测、在线压力脉动分析和深度学习故障识别等技术应用于无人机燃油系统的状态监控与健康管理。通过在线监测燃油泵的运行状态数据（出口压力脉动、振动幅值、电机电流等），结合机器学习算法对异常模式进行早期识别，能够实现对燃油泵潜在故障的提前预警，有效提高无人机燃油系统的安全性和可靠性。

轻量化与集成化设计能力。针对无人机对燃油系统重量和体积的苛刻要求，湖南泰德航空在燃油泵的结构设计上注重轻量化和集成化，通过将齿轮泵、流量分配器、阻尼活门等部件进行一体化设计，显著减小了燃油泵的占用空间和重量，使其更加适合无人机平台的集成安装。

七、展望与总结

7.1 测试系统未来发展趋势

基于LabVIEW和数据采集卡的虚拟仪器技术已成为测试测量领域的通用技术范式，而本测试系统的成功研制为这一技术路径在无人机燃油系统增压泵测试中的应用提供了有力验证。展望未来，无人机燃油系统增压泵性能测试系统将向以下几个方向持续演进：

基于数字孪生技术的智能化测试。随着工业互联网和数字孪生技术的发展，未来的燃油泵测试系统将不再局限于传统的“激励-响应”测试模式，而是构建被测增压泵的高保真数字孪生模型。测试系统在采集试验数据的同时，能够将数据注入数字模型进行实时对比和模型校正，实现对增压泵运行状态的仿真推演和性能预测。测试系统与数字孪生模型深度融合后，能够实现测试数据驱动下的模型参数自动辨识、虚拟传感器数据补充和故障在线定位，显著提升测试分析的深度和智能化水平。

面向全生命周期的测试数据管理。当前的测试数据存储模块主要服务于单次试验的数据记录需求。未来，测试系统将与云端数据平台结合，形成燃油增压泵从设计、制造、测试到服役、维修的全生命周期数据管理链。通过积累大量实测数据并进行大数据分析，有望揭示燃油泵性能退化规律、识别早期故障特征、优化维护策略和维修周期，为无人机燃油泵的智能运维提供数据支持。

适应航空重油燃料的测试能力扩展。随着重油活塞发动机在无人机领域的推广，燃油增压泵的工作介质从常规汽油逐步向航空煤油、重油等方向发展。重油的高黏度和低挥发性对增压泵的吸油能力和雾化性能提出了新挑战。未来的测试系统需要扩展低温环境模拟、高黏度介质适应等功能，以覆盖重油燃料条件下增压泵的性能测试需求。

多物理场耦合测试能力的集成。增压泵的性能受水力特性、热特性、结构动力学特性等多个物理场的耦合影响。传统测试系统主要关注水力特性（流量、压力）的测量。未来的发展方向之一是集成振动测试、噪声测试、温度场分布测试等功能，实现水力-热-结构的多物理场耦合测试，为增压泵的多学科优化设计提供更加全面的实验数据支撑。

7.2 对无人机燃油系统发展的影响

本测试系统的研制成功将为无人机燃油系统的发展带来多方面的积极影响：

提升增压泵研发效率和质量。系统化的性能测试平台能够大幅缩短增压泵从设计到定型所需的试验周期，并通过精确的性能评估指导设计迭代，提高研发效率和产品质量。传统增压泵研制依赖分散的、手动的测试手段，测试效率低、数据一致性差；本系统实现了自动化闭环测试，可在较短时间内完成全工况性能扫描，显著加快了型号迭代的进度。

支撑高性能增压泵的创新研制。随着无人机续航能力、飞行高度和任务多样性要求的提升，对燃油增压泵的性能要求不断提高。精确、可靠的测试系统为新型高性能增压泵的研制提供了关键的实验支撑，是推动增压泵技术持续创新的重要基础设施。无论是新型叶轮几何参数的优选，还是抗空化结构的设计验证，本测试系统都能够提供定量、可重复的实验评估。

促进无人机燃油系统技术水平的整体提升。燃油增压泵是燃油系统中最核心的动力单元之一，其性能水平在很大程度上决定了整个燃油系统的工作质量和安全裕度。本测试系统通过精确获取增压泵的性能特性，能够为燃油系统与发动机主燃油泵、燃油调节装置等下游环节的匹配优化提供基础数据，从而推动整个燃油系统的协同优化和效能提升。高质量的增压泵测试数据还有望与燃油系统仿真模型相结合，支持燃油系统在数字化环境中的系统级集成验证。

推动测试技术的标准化和通用化。本测试系统的模块化设计理念和基于工业标准软硬件的实现方案，为无人机燃油附件性能测试的标准化提供了可借鉴的范本。未来有望以此为基础，建立覆盖不同类型燃油泵（离心泵、齿轮泵、引射泵等）的系列化测试规范和技术标准，促进无人机燃油系统测试技术的规范化发展。

7.3 总结

本文系统阐述了针对无人机用高性能增压泵研制需求而开发的燃油系统增压泵性能测试系统的完整设计过程。通过系统梳理无人机燃油系统的发展趋势和国内外在离心式燃油增压泵效率、吸油、空化等性能方面的研究现状，明确了开发一套专用测试系统的必要性和紧迫性。

在测试系统总体设计方面，本文分析了系统的构造组成、工作原理和整体框架，构建了以传感器模块、信号调理模块、继电器模块、数据采集卡和工控计算机为核心的测控平台。在系统实现方面，以USB-4711多功能数据采集卡为核心搭建了硬件系统，采用LabVIEW软件平台开发了包含初始化模块、信号采集输出模块（含PID算法子模块）、数据存储模块和数据显示模块的上位机软件，实现了增压泵性能测试过程中性能参数的自动采集、工况条件的PID闭环调节、数据处理、实时显示与数据存储等全流程功能。

以DCW2-1828离心泵为被测试验件的试验验证结果表明，测试系统在85~440 kPa的工况范围内压力控制误差小于2%，流量特性与被测增压泵的理论特性曲线一致，信号采集、信号处理、信号输出、数据显示与数据存储等功能均工作正常。这一验证结果充分证明了测试系统的有效性和可靠性，为后续研制更高性能的无人机用增压泵提供了坚实的实验条件和技术平台。

湖南泰德航空在测试系统的研制过程中形成了自主可控、高精度PID闭环控制、模块化可扩展等核心技术优势，并在电动燃油泵主动可控技术、燃油泵流量-压力特性优化方案、燃油泵故障预测与健康管理以及轻量化集成化设计等方面取得了多项技术创新。

展望未来，无人机燃油系统增压泵性能测试系统将向基于数字孪生的智能化测试、全生命周期数据管理、多物理场耦合测试以及航空重油介质适应性等方向持续演进，进一步推动无人机燃油系统整体技术水平的提升，为低空经济建设和国家安全提供更加坚实的技术支撑。

湖南泰德航空技术有限公司于2012年成立，多年来持续学习与创新，成长为行业内有影响力的高新技术企业。公司聚焦高品质航空航天流体控制元件及系统研发，深度布局航空航天、船舶兵器、低空经济等高科技领域，在航空航天燃/滑油泵、阀元件、流体控制系统及航空测试设备的研发上投入大量精力持续研发，为提升公司整体竞争力提供坚实支撑。

公司总部位于长沙市雨花区同升街道汇金路877号，株洲市天元区动力谷作为现代化生产基地，构建起集研发、生产、检测、测试于一体的全链条产业体系。经过十余年稳步发展，成功实现从贸易和航空非标测试设备研制迈向航空航天发动机、无人机、靶机、eVTOL等飞行器燃油、润滑、冷却系统的创新研发转型，不断提升技术实力。

公司已通过 GB/T 19001-2016/ISO 9001:2015质量管理体系认证，以严苛标准保障产品质量。公司注重知识产权的保护和利用，积极申请发明专利、实用新型专利和软著，目前累计获得的知识产权已经有10多项。湖南泰德航空以客户需求为导向，积极拓展核心业务，与国内顶尖科研单位达成深度战略合作，整合优势资源，攻克多项技术难题，为进一步的发展奠定坚实基础。

湖南泰德航空始终坚持创新，建立健全供应链和销售服务体系、坚持质量管理的目标，不断提高自身核心竞争优势，为客户提供更经济、更高效的飞行器动力、润滑、冷却系统、测试系统等解决方案。
