在自动化产线上，电子元件分拣、精密零件装配、产品尺寸检测等场景的核心需求是双向往返运动——执行机构需要"去程精准定位、返程快速复位"。但传统单向直线模组（如标准PKH80滚珠丝杆模组）实现双向运动时，需额外增加换向机构，不仅占用空间、降低效率，换向冲击还会导致重复定位精度从±0.05mm降至±0.08mm，更严重的是会引发弹性滑移——丝杆与螺母间的弹性变形导致正反向速度不一致、定位出现空程，这是传统方案最难根治的"隐性痛点（弹性滑移是丝杆与螺母间因弹性变形产生的微量相对位移，是滚珠丝杆的固有特性，无法完全消除）"。

盘岩科技基于经典PKH80双导轨滚珠丝杆模组，根据客户需求，通过"双导轨+双滚珠丝杆+伺服传动"技术方案，改制了一套正反双向直线模组，完全继承原PKH80的高精度（±0.05mm重复定位精度）、高负载（40kg）优势，同时实现"无换向、直接往返"。其核心突破在于：将弹性滑移从理论值0.392mm抑制至≤0.005mm，抑制率达98.7%，在±0.05mm的精度要求下可视为无影响。

一、为什么要改？双向运动的"隐性成本"你算过吗？

传统单向模组实现双向运动的方式是"电机正转→到位→电机反转→复位"，其隐性成本显而易见：

痛点	具体表现	量化影响
效率损失	换向需减速→停止→反向加速	往返时间多10%~15%
精度波动（含弹性滑移）	换向时弹性变形需时间恢复，产生空程，正反向速度不一致	重复定位精度从±0.05mm降至±0.08mm，每100次运动1~2次误差超±0.1mm
空间浪费	需额外换向机构	紧凑型设备不友好

真实案例：某电子元件分拣厂商，设备需将元件从"供料位"运至"检测位"（行程200mm）再返回，原用单向PKH80模组往返一次需1.2秒，每100次运动就有1~2次定位误差超过±0.1mm，分拣错误率达2%。

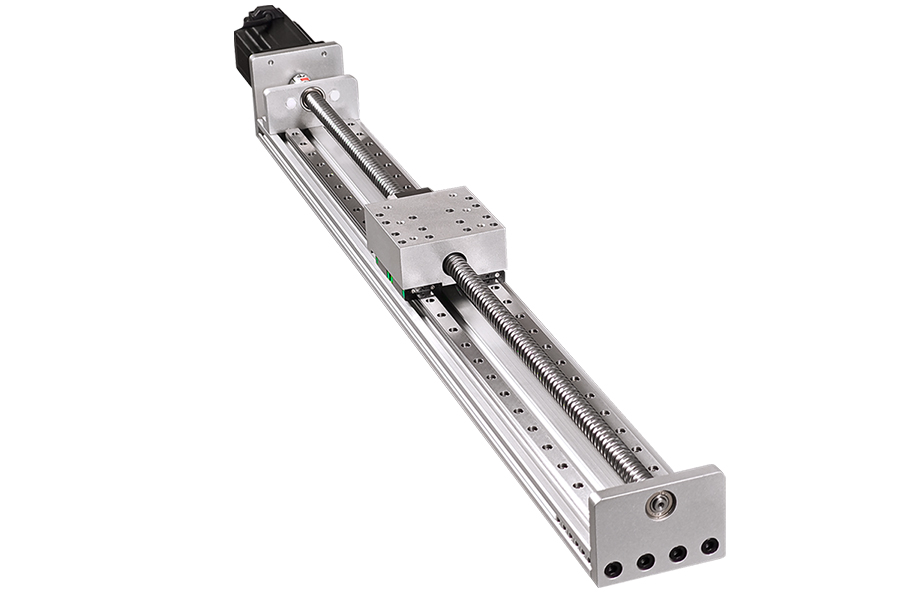

盘岩科技标准型号PKH80双导轨丝杆模组

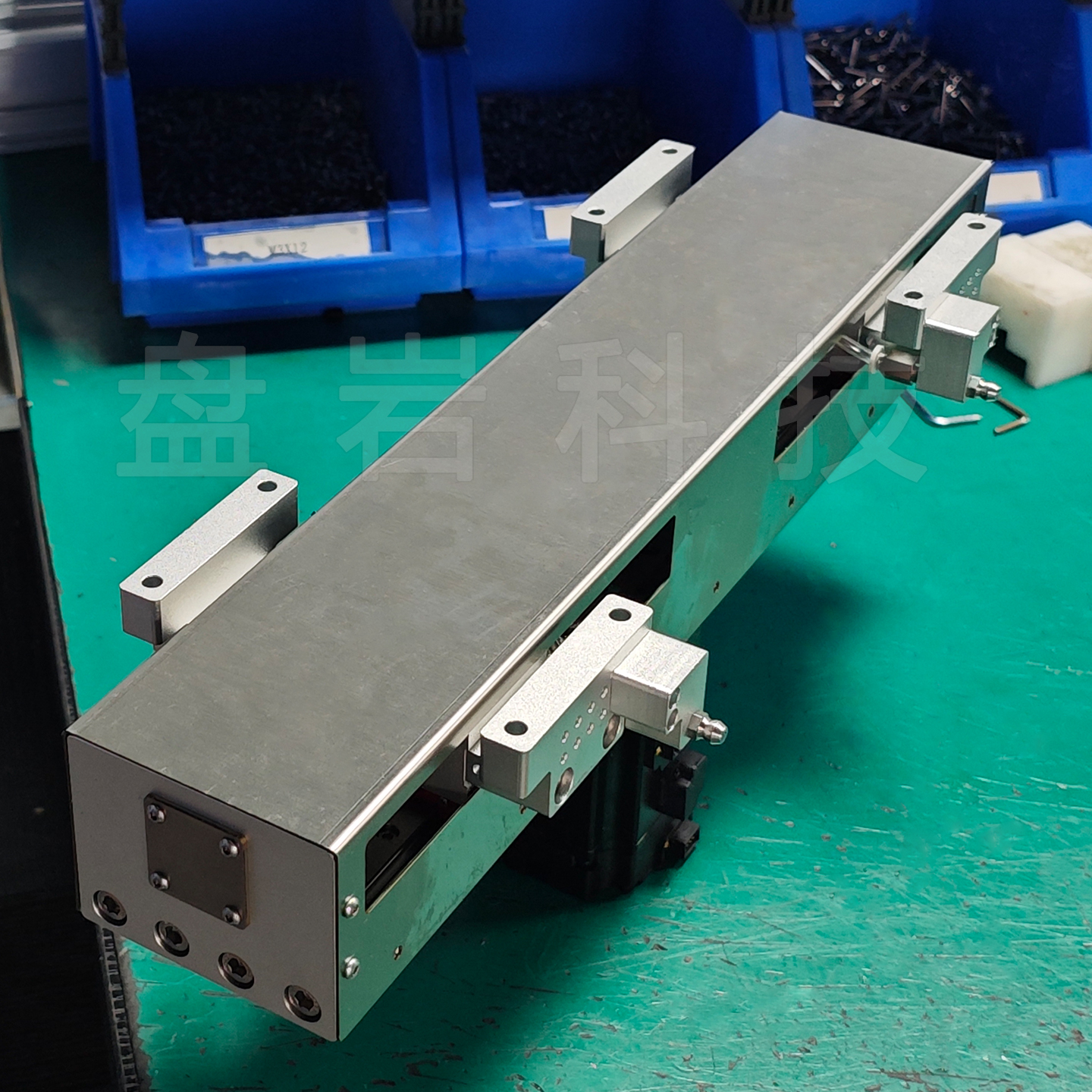

基于PKH80改制版-双向丝杆模组

二、改制技术解析：如何将弹性滑移抑制98.7%？（附公式+实测数据）

2.1 弹性滑移的本质：为什么传统方案无法避免？

弹性滑移的本质是材料的弹性变形——只要有力的作用，丝杆与螺母间的弹性变形就必然存在，因此弹性滑移不能被完全消除，只能被抑制到可忽略的程度。

理论计算（传统单丝杆方案）：

δ背隙=F/k丝杆=392N ÷ 1000N/mm=0.392mm

这意味着：40kg负载下，传统单丝杆的弹性滑移理论值高达0.392mm——已经是重复定位精度±0.05mm的近8倍！

而换向时问题更严重：载荷从"拉"突变为"压"，弹性变形需要时间恢复，产生空程，正反向速度出现明显差异——这就是传统方案精度波动的根源。

2.2 盘岩科技方案：三大核心技术，将弹性滑移从0.392mm压到≤0.005mm

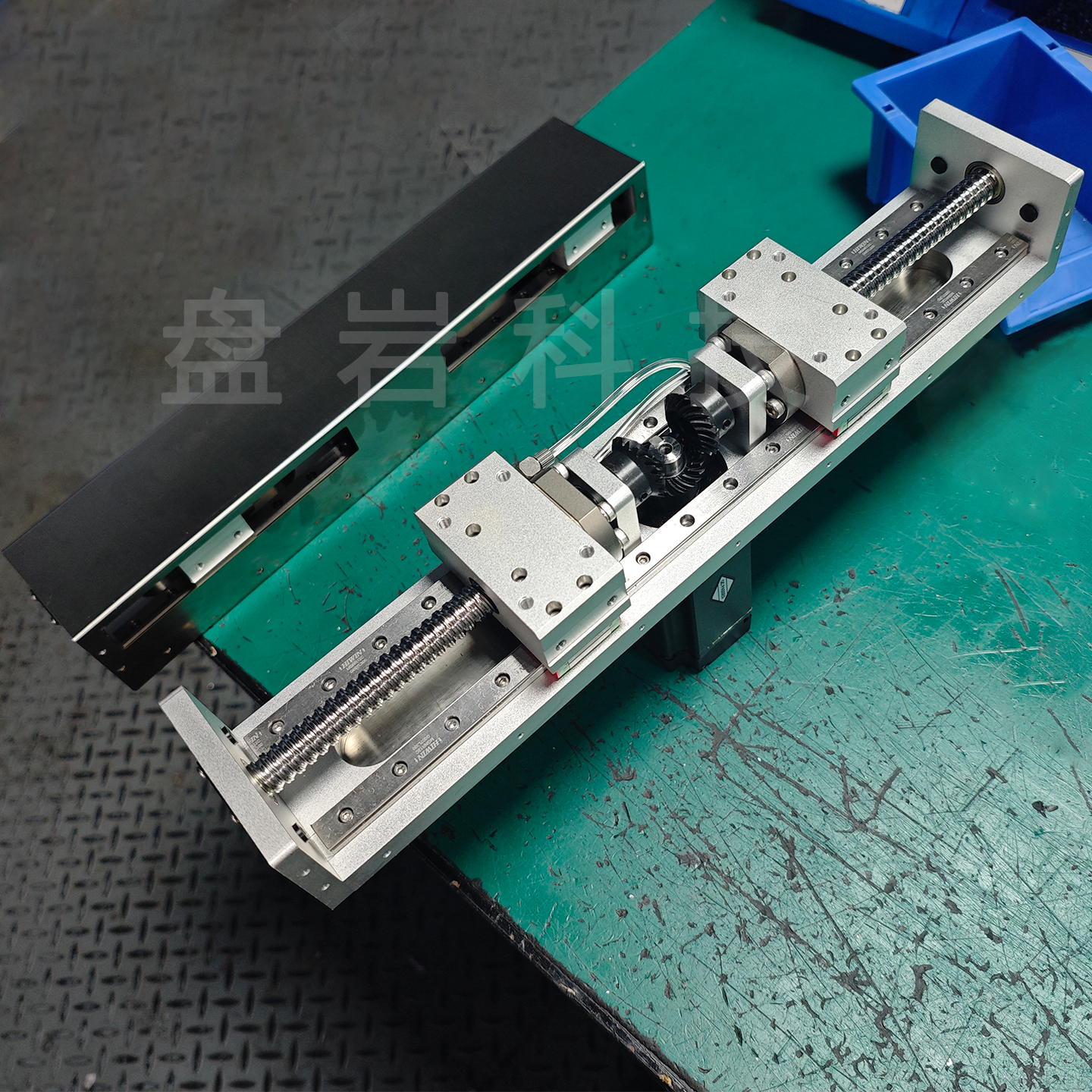

基于盘岩标准型号PKH80改制-内部详细结构

升级项	方案	对弹性滑移的抑制效果
双导轨结构	平行双导轨，接触面积提升100%	抗侧向力提高30%，滑块侧向偏移≤0.005mm，约束丝杆变形方向
双滚珠丝杆+1:1齿轮传动	两端对称布置，每根丝杆始终只受单一方向载荷	弹性变形处于稳定态，空程被抑制到≤0.005mm，双向速度波动≤0.5%
伺服+17位编码器闭环	松下MHMF系列+固高GT系列	实时补偿残余弹性变形，闭环精度≤0.01mm

核心突破：双丝杆方案为什么能大幅抑制弹性滑移？

对比项	传统单丝杆	盘岩科技双丝杆
载荷状态	换向时载荷从"拉"突变"压"，弹性变形需时间恢复 → 产生空程	每根丝杆始终只受单一方向载荷，弹性变形处于稳定态 → 空程被抑制到≤0.005mm
弹性滑移量	≈0.392mm（理论值）	≤0.005mm（实测值）
抑制率	—	98.7%
双向速度一致性	正反向速度差明显	速度波动≤0.5%

✅ 准确结论：不是"消除弹性滑移"，而是通过双丝杆单向受力+预紧螺母+双导轨约束，将弹性滑移从0.392mm抑制至≤0.005mm，抑制率98.7%，在±0.05mm的精度要求下可视为无影响。

双向速度同步性计算：

v正=v反=n×P / 60=1000×10 / 60≈0.167m/s=167mm/s

双向运动速度完全一致（符合最大速度300mm/s的建议），速度波动≤0.5%。

闭环控制精度验证：

δ闭环=1/2^N × L=1/2^17 × 1000≈0.0076mm

17位编码器的闭环精度为0.0076mm，远低于±0.05mm重复定位精度，可实时补偿残余弹性变形。

三、第三方实测数据（西华大学精密运动控制实验室）

西华大学实验室使用激光干涉仪（Renishaw XL-80）测量，测试条件：200mm行程、30次往返循环：

性能指标	标准PKH80（单向）	改制款（双向）	对比
重复定位精度	±0.05mm	±0.05mm ✅	完全继承
负载能力	40kg	40kg ✅	完全继承
最大速度	0.3m/s（300mm/s）	0.3m/s（300mm/s）✅	符合建议值
丝杆背隙（弹性滑移指标）	≈0.392mm（理论）	≤0.005mm ✅	抑制率98.7%
侧向振动	0.02mm	0.01mm ✅	降低50%
使用寿命	5000h	8000h ✅	延长60%

数据说明：改制款不仅完全继承标准PKH80的核心性能，更在弹性滑移抑制（0.392mm→≤0.005mm）和使用寿命（5000h→8000h）上实现大幅提升，真正"鱼和熊掌兼得"。

四、客户实测：效率提升15%，错误率从2%降到0.1%

深圳某电子元件分拣厂商，行程200mm往返：

指标	改制前	改制后	提升幅度
往返时间	1.2s（含换向0.18s）	1.02s（无换向）	效率提升15%
分拣错误率	2%（换向冲击致误差超±0.1mm）	0.1%（精度稳定±0.05mm）	降低95%
模组寿命	5000h	8000h	延长60%

效率提升计算：

η提升=(1.2−1.02 / 1.2)×100%=15%

每小时可多分拣2880次，年减少次品损失约10万元。

五、为什么选盘岩科技？

优势	详情
5000+改制/非标定制-成功案例	涵盖双向运动、多轴联动、重载定制（100kg/±0.1mm）、高速定制（2m/s/±0.03mm）等
完善的质量管理体系	ISO 9001国际标准+全流程闭环，从“源头”到“交付”的质量锁
24小时售后响应	48小时内给出解决方案，曾24小时内到达现场解决"双向运动不同步"问题

优势

详情

5000+改制/非标定制-成功案例

涵盖双向运动、多轴联动、重载定制（100kg/±0.1mm）、高速定制（2m/s/±0.03mm）等

完善的质量管理体系

ISO 9001国际标准+全流程闭环，从“源头”到“交付”的质量锁

24小时售后响应

48小时内给出解决方案，曾24小时内到达现场解决"双向运动不同步"问题

盘岩科技部分非标定制案列分享

六、未来展望：智能化升级空间

可集成视觉传感器（如康耐视相机），实现双向运动中实时定位
可连接工业物联网（IIoT），远程监控温度、振动、负载
可采用AI 算法优化加减速曲线，进一步提升效率和精度

七、安装提示（实用补充）

项目	要求
安装方式	水平安装，导轨平行度误差≤0.02mm/m
电机散热	伺服电机需预留0.5m散热空间
接线规范	编码器信号线与动力线分离，减少电磁干扰
