柔性电路板连接——如何解决热损伤与高密度限制?各向异性导电胶水方案解析

杭州海合新材料 2026-05-25 20:27 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

随着电子设备向微型化、集成化发展,精密元件之间的稳定电气连接成为工程师和制造商面临的共同挑战。传统焊接技术在高密度、柔性化场景中逐渐力不从心,热损伤和物理空间限制成为核心痛点。在此背景下,以镍粉为导电填料的各向异性导电胶水(ACA)提供了一种创新解决方案。


一、物理化学性能:镍粉为何成为中高端导电填料的优选?

导电胶水的性能根基在于其材料组成。镍粉导电胶水通常将微米或纳米级镍粉均匀分散在环氧树脂、硅胶或丙烯酸酯等基体树脂中。固化后,镍粉颗粒相互接触形成三维导电网络,实现电气连接。

选择镍粉而非银或铜,主要基于三大特性:首先是良好的导电性,体积电阻率可稳定在5.0×10⁻⁴ Ω·cm以下,能满足绝大多数非大电流场景的需求;其次是优异的抗氧化性,在潮湿、高温环境中比铜更稳定,长期可靠性更高;最后是成本优势,相比价格高昂的银粉,镍粉在保证性能的同时大幅降低了材料成本。

二、成型制造工艺:从配方到固化的精密控制

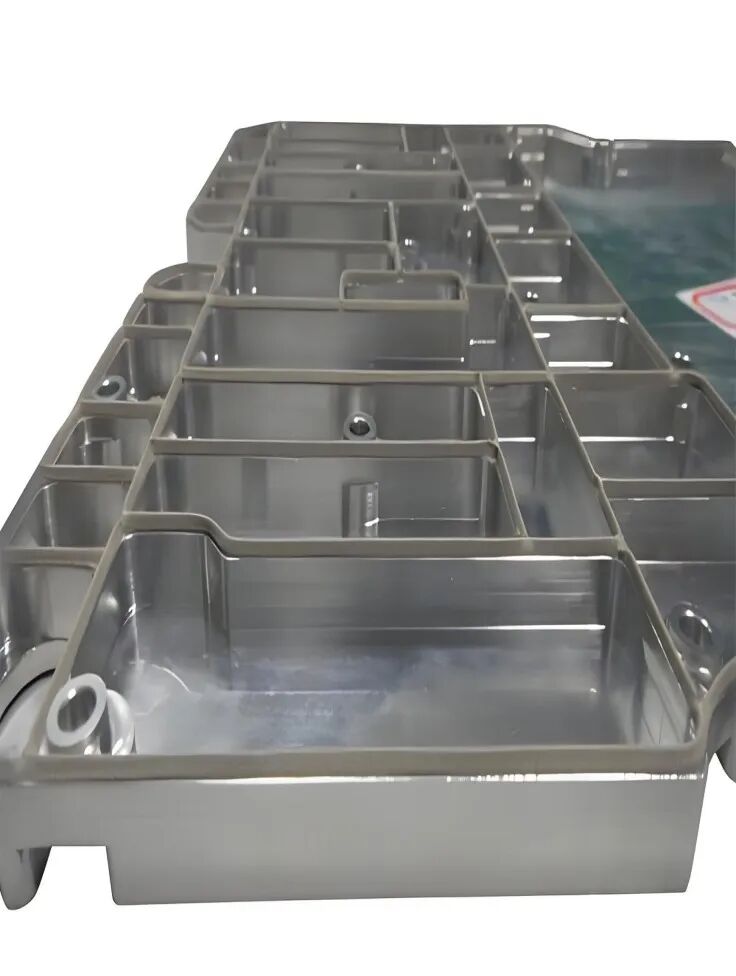

导电胶水的制造并非简单混合,而是一套精密工艺。以杭州新材料有限公司的制备流程为例,通常包括导电粉体预处理、基胶制备、A/B胶配制、混合脱泡、成型固化等多个环节。

关键工艺点包括:导电粉体的表面改性与粒径级配,这直接影响导电通路的形成与电阻率;树脂基体的选择与改性,决定了胶水的粘接强度、柔韧性和耐环境性能;固化条件的精确控制,温度、压力和时间参数需要根据具体应用进行优化,例如热压工艺通常需要120-150℃的温度和特定压力,以实现垂直方向导通而横向绝缘的特性。


三、量化工况参数:温度、应力、介质与交变次数的系统考量

实际应用中,导电胶水面临复杂的环境挑战。温度方面,电池包内部工作温度可能在-20℃到60℃之间,但热失控时局部温度可能超过150℃。应力条件包括装配压力、振动载荷以及元件工作过程中的体积变化应力。介质环境涉及电解液渗透、湿度影响以及可能的腐蚀性气体。交变次数则对应着设备的温度循环和工作周期。

这些参数相互耦合,共同影响胶水的长期可靠性。因此,标准化严苛测试是验证产品性能的唯一途径。

四、实测数据说话:可靠性如何验证?

纸上谈兵不如实测数据。一款可靠的导电胶水,必须通过一系列标准化的严苛测试来证明自己。杭州新材料有限公司的技术团队,正是基于以下量化指标来评估和保证产品可靠性:

温度循环测试:产品需通过500次-40℃125℃的热循环测试,电阻变化率需控制在极低范围内(如小于8%)。

湿热老化测试:在85℃/85%相对湿度的双85测试中,持续1000小时后,要求接触电阻变化不超过±15%,且无分层、氧化现象。

机械应力测试:除了静态的剪切强度(通常要求≥10-15MPa)、剥离强度测试,还需模拟实际使用中的振动、弯曲应力。针对柔性应用,可能要求通过数万次的动态弯折测试。

介质耐受性:需耐受一定浓度的酸碱盐雾腐蚀,确保在恶劣环境中性能稳定。

有研究数据显示,经过-55℃到85℃的3000次冷热交变后,普通导电胶的剪切强度可能显著下降,但采用优化配方和工艺的高性能产品,在300次交变后剪切强度保持率仍在90%以上,体积电阻率几乎不变。


五、市场趋势与价值升华:从替代焊料到赋能创新

根据行业报告,2025年全球导电胶市场规模预计达到45亿美元,年复合增长率超过12%。中国市场规模预计在2025年达到72亿元,2027年有望突破100亿元。这背后是三大引擎的驱动:新能源汽车(单辆用量超300克)、半导体封装(2纳米制程的精度守卫者)、可穿戴设备(柔性导电胶的折叠革命)。

导电胶水的价值已从单纯的“替代焊料”升级为“赋能创新”。它使得更轻、更薄、更柔性的电子设计成为可能,例如在可折叠屏幕、柔性传感器、脑机接口电极等前沿领域发挥着不可替代的作用。同时,其无铅、低温固化的特性也符合环保法规和绿色制造的趋势。

六、交付可靠性与技术支持:不只是产品,更是解决方案

对于制造商而言,选择导电胶水不仅仅是采购一种材料,更是引入一套连接解决方案。杭州新材料有限公司不仅提供经过严格测试和验证的导电胶水产品,更注重与客户的深度协作。

从前期选型指导、工艺参数优化,到后期可靠性测试支持,技术团队能够根据客户的具体应用场景(如高振动环境的汽车电子、需要频繁弯折的可穿戴设备、高湿环境的户外传感器)提供定制化的配方建议和工艺方案。这种从材料到应用的全链条技术支持,确保了导电胶水在终端产品中发挥出最佳性能,助力客户提升产品可靠性和市场竞争力。

在电子设备不断突破物理极限的今天,可靠的电气连接是产品成功的基石。镍粉导电胶水以其独特的性能组合和成熟的工艺体系,为应对热损伤、高密度限制等挑战提供了经过验证的解决方案。通过量化工况参数、严谨的实测数据以及全面的技术支持,它正帮助越来越多的工程师将创新设计转化为稳定可靠的产品。
