如何查询Flexy 4G扩展卡GSM信号强度

GSM信号强度查询与历史记录趋势图

一、硬件准备

1.1 硬件安装与确认

1. 安装GSM扩展卡：将支持GSM功能的扩展卡插入Flexy 205的扩展卡插槽（Slot1或Slot2），确保硬件连接牢固。
2. 插入SIM卡：确保SIM卡无欠费、信号覆盖正常。
3. 确认GSM模块初始化：给Flexy 205上电，观察前面板指示灯：

• USR灯：绿色慢闪表示模块工作正常。
• 待GSM模块初始化完成（约1-2分钟）。

二、通过Ewon IO Server采集GSM信号强度

2.1 Ewon IO Server简介

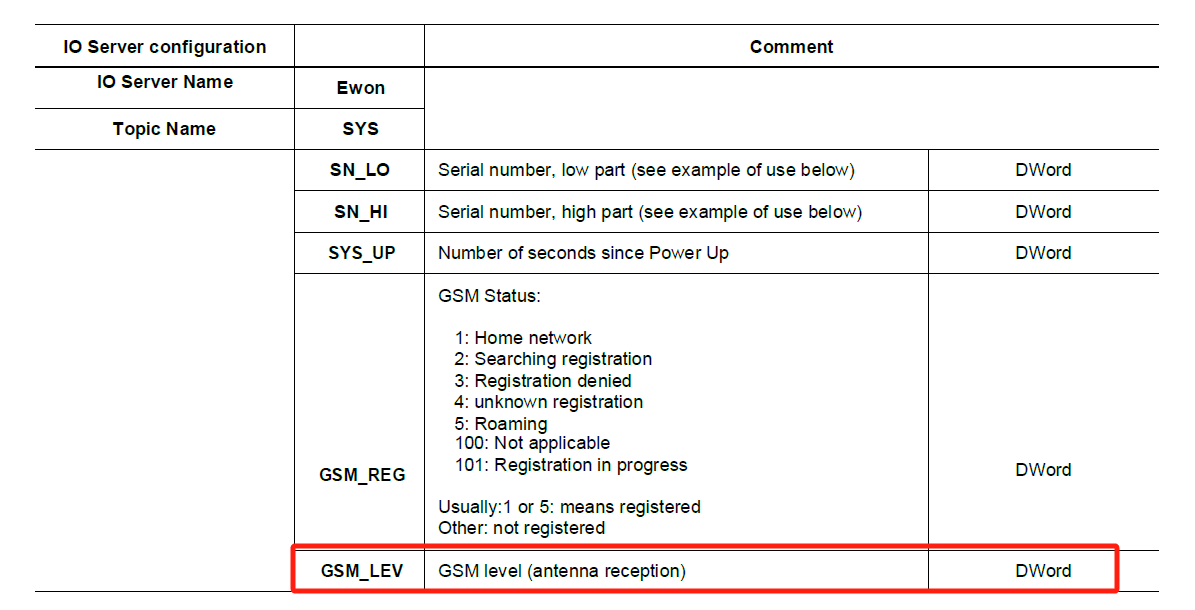

GSM信号等级对应的系统标签为 GSM_LEV ，属于Ewon IO Server的SYS主题

• IO Server名称 Ewon
• Topic（主题） SYS
• 标签名称 GSM_LEV 表示GSM天线接收信号等级
• 数据类型 DWord 信号等级数值范围通常为0-31（数值越大信号越强）

2.2 配置Ewon IO Server（无需额外初始化）

Ewon IO Server为Flexy默认启用的IO Server，无需像MODBUS、S7-300等IO Server那样进行初始化端口配置”，仅需通过“添加标签”即可直接采集GSM_LEV信号等级。

三、建立GSM信号强度标签数据

3.1 进入标签配置模式

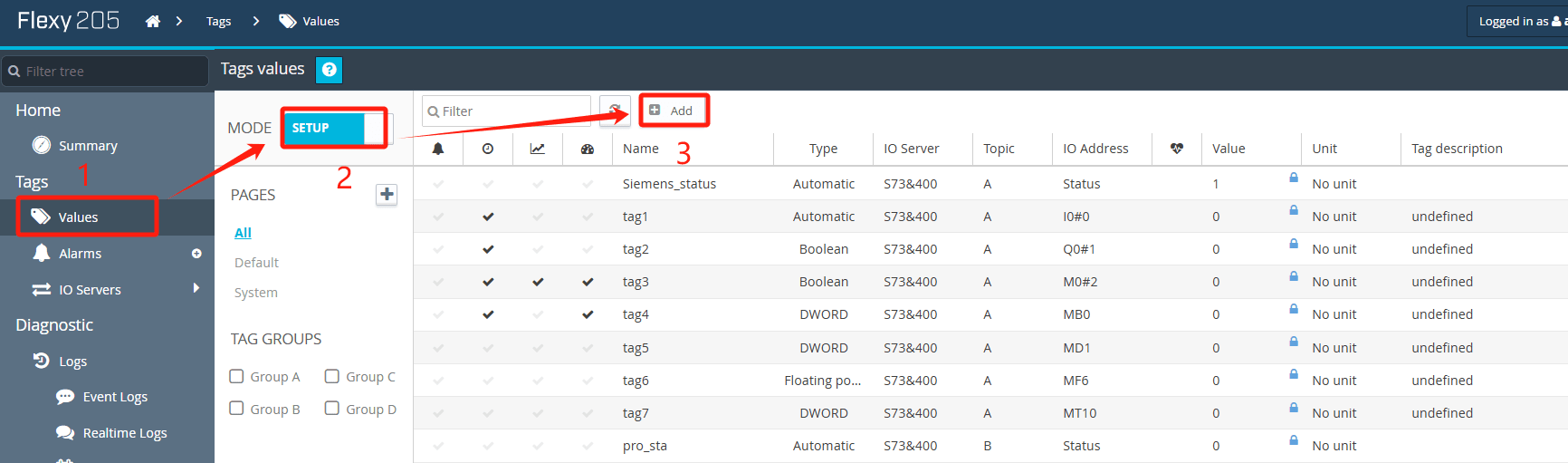

1. 登录Flexy 205配置网页，点击左侧导航栏Values
2. 点击页面顶部“Mode”按钮，切换为 Setup 模式，进入标签编辑状态。

3.2 添加GSM信号强度标签

1. 点击页面下方【+Add】按钮，弹出“Create a new Tag”配置窗口

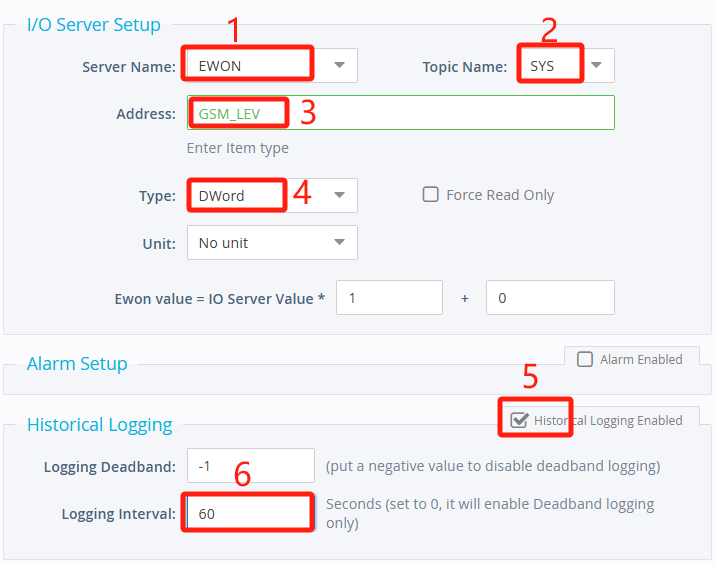

2. 按以下参数配置标签：

3. 配置完成后，点击Add Tag保存标签。

3.3 验证标签采集正常

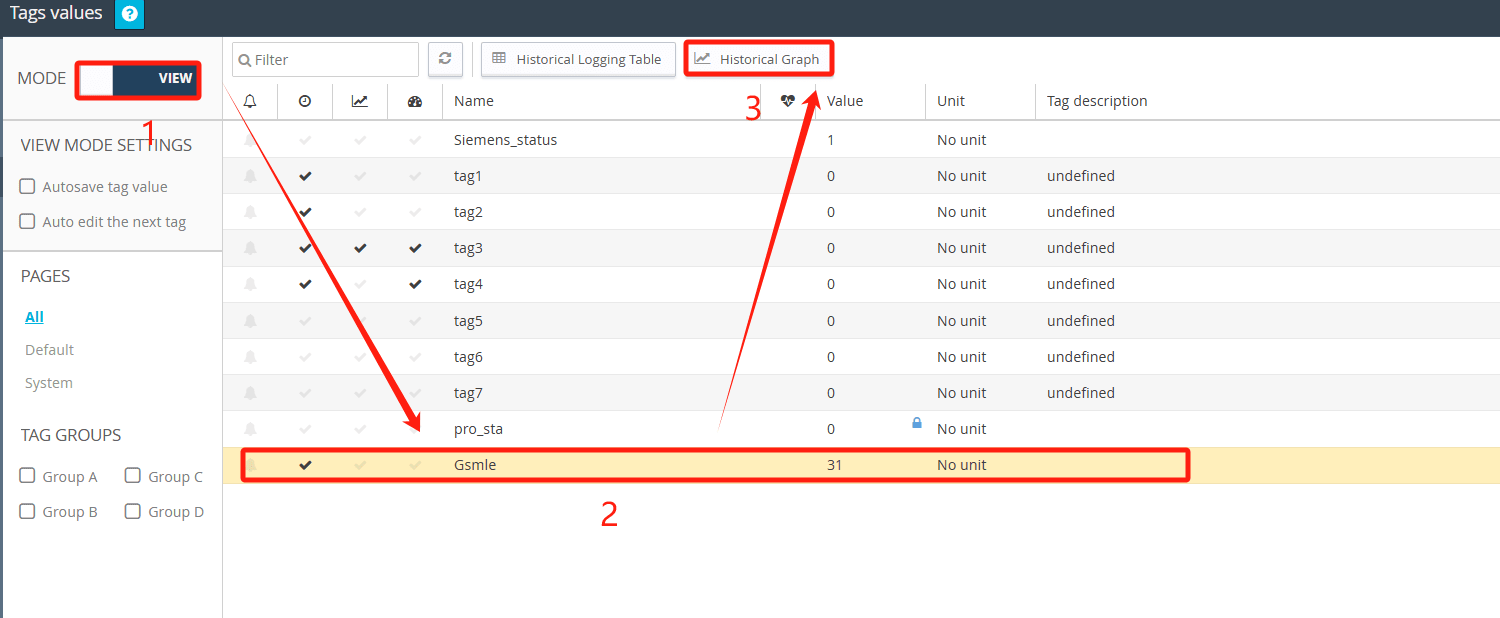

1. 切换Values页面的“Mode”为 View模式
2. 在标签列表中找到刚创建的GSM_Signal_Lev标签，查看“Value”列是否有数值

• 若显示数值：表示采集正常
• 若显示“###”或无值：需排查GSM模块是否识别。

四、查询GSM信号强度历史记录

Flexy支持通过“方式查看GSM信号等级的历史趋势，以下为详细步骤：

1. 登录Flexy配置网页，点击左侧导航栏【value】→【切换view】→【Historical Graph】；
2. 在“Historical Graph”页面，按以下步骤筛选GSM信号强度：

• Step 1：选择时间范围：在“Time Range”中选择查询周期
• Step 2：生成趋势图：点击【Refresh】按钮，页面会以“时间-信号等级”的折线图展示趋势（数值越高，信号越强）

六、数值显示问题与排查

GSM_LEV标签无值

1. 排查GSM模块是否被识别：点击【Setup】→【System】→【Communication】→【Modem】，查看“Modem Status”是否为“Connected”；若显示“Disconnected”，检查扩展卡是否插紧、SIM卡是否有效。
2. 排查GSM注册状态：添加GSM_REG标签（配置同GSM_LEV，Address填GSM_REG），若GSM_REG值为2（搜索中）、3（注册被拒），需检查SIM卡欠费、信号覆盖或运营商APN配置。
