金属增材制造表面形貌测量方法与参数优化

金属增材制造正驱动航空航天、医疗和半导体产业快速发展，但其表面形貌的精确测量始终是质量控制的难点。光子湾共聚焦显微镜以非接触、高分辨率的三维成像优势，成为金属AM表面检测的重要工具。通过科学优化测量参数，能有效提升数据可靠性，支持精密制造决策。

共聚焦显微镜在金属增材制造中的重要性

金属增材制造零件表面直接影响疲劳性能、密封性和装配精度。传统接触式测量易损伤表面或受限于复杂几何，而共聚焦显微镜提供真实三维表面拓扑数据，符合ISO 25178标准，支持Sa等关键参数量化。

准确的表面测量不仅是检验手段，更是工艺优化的反馈工具，帮助研发团队理解粉床熔融对表面特征的影响，加速迭代。高性价比的共聚焦显微镜正助力企业提升检测效率与数据一致性。

共聚焦显微镜基础与技术原理

LSCM、DSCM 与 PACM 的原理对比

共聚焦显微镜核心是通过针孔滤除离焦光，实现光学切片。LSCM（激光扫描共聚焦）采用单点激光逐点扫描，精度高但速度较慢；DSCM（盘扫描）利用旋转盘多点并行，显著提升成像速度；PACM（可编程阵列扫描）则以微显示器替代物理盘，提供更灵活的照明模式和可调采样策略。不同原理适合不同应用场景，选择合适类型可提高测量效率和精度。

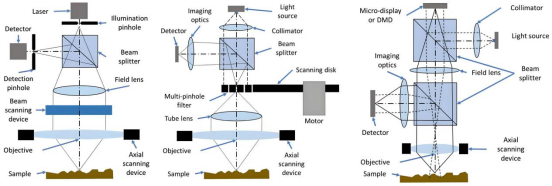

LSCM(左）DSCM（中）PACM（右）系统的工作原理

光学参数与分辨率影响

光学分辨率由物镜NA（数值孔径）和波长决定，直接影响可探测的最小特征尺寸。高NA物镜提供更好横向分辨率，但视场较小，适合细节观察。实际测量中，像素采样与光学分辨率需匹配，避免欠采样或数据冗余。

这些参数共同决定系统对陡峭坡度与高深宽比特征的捕捉能力，是优化共聚焦显微镜性能的基础。

金属增材制造表面测量挑战

PBF-LB 与 PBF-EB 表面特征

PBF-LB（激光粉床熔融）和PBF-EB（电子束粉床熔融）产生明显不同的表面拓扑。顶面常呈现焊道纹理和热致波纹，侧面以大量附着粉末颗粒为主，伴随高陡坡度和反射率剧烈变化。这些特征导致光线散射与遮挡，传统光学方法易产生数据缺失。

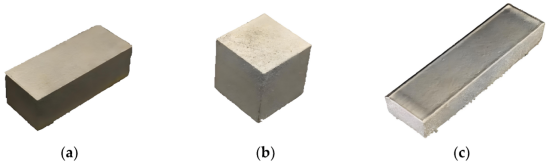

（a ）PBF-LB块（b）Ti-6Al-4V PBF-LB立方 （c）PBF-EB块

非测量点（NMPs）、噪声与 Sa 参数

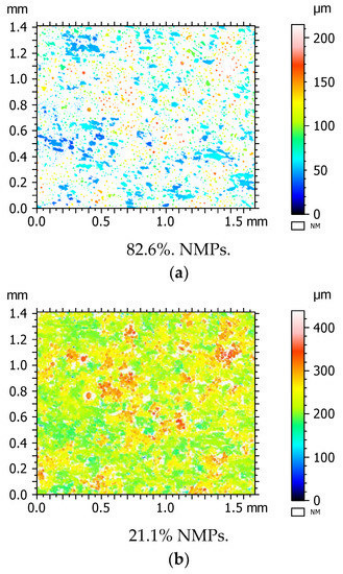

测量中常见三大挑战：非测量点（NMPs）比例过高导致覆盖不足、测量噪声影响重复性、表面粗糙度Sa参数偏差影响工艺判断。侧面颗粒区域NMPs通常更高，噪声也更显著，而Sa虽相对鲁棒，但受NMPs和噪声间接影响。

#Photonixbay.

共聚焦显微镜参数优化策略

放大倍数选择与影响

10×物镜适合大面积快速评估，20×提供良好平衡，50×则捕捉微米级焊道细节。高倍率提升分辨率，但需更多拼接，增加总时间。建议根据测量目标，先用中等倍率评估，再决定是否切换。

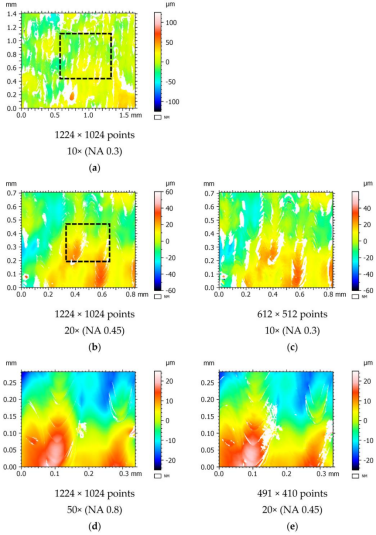

PBF-LB Ti-6Al-4V 顶面高度图，测量条件相同，仅物镜放大倍数不同

扫描模式CSSS / CSDS

CSSS为单向粗移采样，速度快；CSDS双向采样增加信息量，尤其适合侧面复杂区域，能显著降低NMPs。顶面测量中CSSS往往已足够，而侧面优先CSDS可大幅改善数据完整性。

（a）CSSS模式；（b）CSDS模式

采样分辨率与HDR 设置

更高横向采样分辨率提升细节，但可能增加噪声。HDR（高动态范围）通过多曝光应对反射差异，对高反光颗粒和深凹区域特别有效。合理开启HDR可减少无效点，但需结合具体表面特性测试。

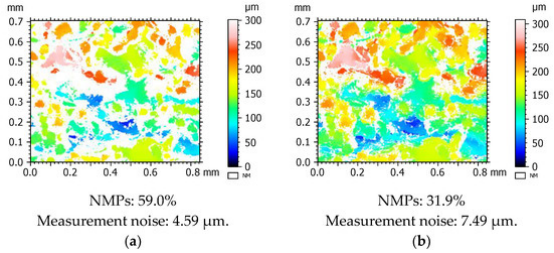

（a）启用HDR；（b）禁用HDR

阈值参数与噪声控制

阈值设置控制算法对信号质量的敏感度。较高阈值能过滤噪声尖峰，但可能增加NMPs。优化时需在噪声与覆盖率之间寻找平衡，根据表面类型微调。

共聚焦显微镜在金属增材制造表面测量中展现出独特价值，通过理解LSCM、DSCM、PACM原理和优化放大倍数、扫描模式、采样分辨率、HDR及阈值等参数，能有效控制NMPs、噪声与Sa参数，实现可靠的高精度测量。面对PBF表面复杂拓扑，参数优化不是固定公式，而是基于表面特征的动态平衡过程。
