半导体设备里的“透明硬汉”：钎焊蓝宝石观察窗技术方案全解析

在半导体设备、高能激光、深海探测器等高端装备中，有一类器件往往被人忽视，却直接决定了系统能否“看见”关键过程——观察窗。

当工况推到1600℃高温、数百兆帕高压、10⁻⁹ Pa超高真空或万米深海时，普通石英玻璃和橡胶密封件瞬间失效。业内给出的终极答案是：单晶蓝宝石 +活性钎焊。

本文从材料、工艺到应用，完整拆解这一“硬核器件”的技术内核。

---

一、为什么是蓝宝石？一次看懂材料参数

蓝宝石观察窗的基底材料是纯度≥99.99%的单晶α-Al₂O₃。在工程师眼里，它不是珠宝，而是物理性能极其全面的光学陶瓷：

硬度：莫氏9
仅次于金刚石。半导体刻蚀腔体内的等离子体轰击、高速颗粒冲刷，对它来说都不是事。窗口用上几年，表面依旧光洁。

熔点：2040℃
可以在1600℃氧化气氛下长期工作。石英玻璃？软化点大约1600℃，长期使用很难超过1100℃。高温窗口这道题，答案只有蓝宝石。

抗压：>2GPa
每平方厘米能扛20吨压力不变形。这为高压反应釜、深海载人舱的窗口设计提供了实打实的力学安全裕量。

透光：0.15–5.5μm
从深紫外一路通到中红外。一台窗口同时搞定紫外光谱仪和红外热像仪的信号传输。

化学稳定性：极强
只溶于热浓磷酸和强碱熔盐。加氢裂化、含氟等离子体、液氧环境——通通兼容。

关键提醒：蓝宝石是各向异性晶体。受力窗口必须沿C轴切割，这是抗热震、承压、镀膜和钎焊工艺的基准方向。用错了晶向，性能会大幅打折。

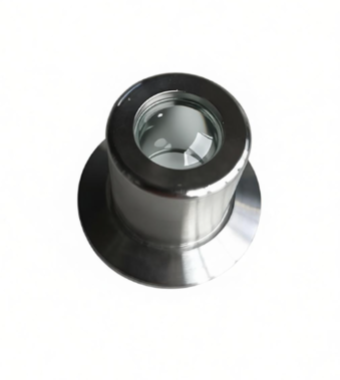

蓝宝石窗口

---

二、密封方案对决：O型圈 vs胶水 vs钎焊

一支高性能蓝宝石观察窗的失效，95%以上出在密封侧，而不是晶片本身——这是行业共识。

三种主流密封方案，性能差距是数量级的：

方案一：O型圈弹性密封

最常见的做法，用橡胶圈把蓝宝石压在法兰上。氦漏率约10⁻⁸ Pa·m³/s，看着还行，但橡胶上限250℃、会老化、会释气。普通真空腔体够用，再往上就悬了。

方案二：胶水粘接密封

环氧或硅橡胶粘合。漏率10⁻⁷到10⁻⁵ Pa·m³/s，耐温150℃封顶，而且有机物大量释气——对超高真空和洁净工艺来说，这是致命伤。长期热循环下还会蠕变，密封性能一路衰减。

方案三：活性钎焊密封

漏率＜1×10⁻¹¹ Pa·m³/s，比O型圈低三个数量级。耐温800℃以上（取决于焊料），极高压下终生无蠕变，零有机物释气。

密封方式	漏率(He)	耐温	抗蠕变	释气
O型圈	10⁻⁸	≤250℃	中等	有
粘接	10⁻⁷~10⁻⁵	≤150℃	低	严重
钎焊	＜1×10⁻¹¹	≥800℃	极高	零

一句话总结：O型圈怕老，胶水怕蠕变，只有钎焊能同时扛住高温、高压和超高真空。对于半导体、航天等既要超高真空又要高温烘烤的场景，钎焊不是“更优解”，而是“唯一解”。

---

三、钎焊工艺拆解：怎样焊出“零泄漏”？

活性钎焊的本质，是在蓝宝石和金属之间“长”出一层原子级连接的界面化合物——不是物理贴合，而是冶金键合。

3.1原理：让钛当“媒人”

在800–900℃、真空优于5×10⁻³ Pa的炉子里，Ag-Cu-Ti活性焊料熔化。其中的钛元素会跟蓝宝石表面的Al₂O₃反应，生成Ti₃Al等金属-陶瓷界面化合物。

这个反应窗口很短——几秒之内，液态焊料从“缩成液滴”变成“完美铺展”。窗口没抓住，局部未焊合，漏率就会飙上去。

3.2四大关键工序

①金属化预处理
钎焊前，在蓝宝石焊接面用磁控溅射镀一层Ti/Mo多层膜，约300nm。这层膜相当于“助焊剂”，给了焊料一个均匀的化学起点，铺展更稳。

②微间隙夹具
蓝宝石、焊料箔、金属法兰放在石墨夹具里精确叠层，间隙控制在50–80μm。这个几十微米的空间，是用来吸收蓝宝石和金属热膨胀差的缓冲层。间隙大了应力大，小了补偿不够——这是个经验活。

③真空热循环
升温≤5℃/min，保温10–30min，然后以≤3℃/min极慢速缓冷到室温。快冷是微裂纹的最大来源——蓝宝石和金属收缩速度不同，界面会被硬生生扯裂。

④退火+全检
焊后长时间去应力退火，然后逐件过三关：氦质谱检漏（＜1×10⁻¹¹ Pa·m³/s）、着色探伤、超声波C扫焊合率。C扫相当于给焊缝拍CT，有没有未焊合一目了然。

3.3金属法兰怎么配？

热膨胀匹配是红线：

• 可伐合金（Kovar，5.3×10⁻⁶/℃）：跟蓝宝石C轴最接近，焊后是微压缩应力，反而保护晶片。半导体设备标配。
• 纯钛（8.6×10⁻⁶/℃）：跟蓝宝石有差距，但耐海水腐蚀一流，深海场景首选，应力靠结构柔性设计补偿。
• 不锈钢：严禁直接钎焊。膨胀系数17.3×10⁻⁶，是蓝宝石三倍多，焊完拉应力直接干碎晶片。非要接不锈钢法兰？必须加多层梯度膨胀过渡环。

---

蓝宝石观察窗

四、五大硬核应用场景

钎焊蓝宝石观察窗一个方案打穿多个极端领域：

半导体/超高真空设备
溅射台、MBE、等离子体刻蚀机的腔体窗口。能扛等离子体轰击、满足10⁻⁹ mbar超高真空、还能反复200℃烘烤除气——三项全能，目前只有它。

石油化工/超临界反应
加氢裂化反应釜上的在线光谱窗口。400℃、20MPa氢环境长期运行，原位拉曼分析。省去了取样—送检—反馈的老套路，实时掌握反应进程。

深海工程
载人潜水器、ROV电子罐的观察窗。全钎焊结构，零橡胶件，全海深140MPa外压无蠕变。窗口寿命跟潜水器本体同级，免维护。

激光/核工业
高能激光窗口靠钎焊层把边缘热量快速导走；核热室视窗靠蓝宝石抗辐照+钎焊免维护，造一条“一劳永逸”的光学通道。

航空航天/国防
导弹导引头窗口、无人机吊舱光电窗口。钎焊框架连蓝宝石，扛15马赫雨蚀和1500℃热冲击，是目前最可靠的连接方式。

---

五、选型避坑：记住这三个要点

1.光学指标要写清楚

• 尺寸：ø10到ø250mm都有，矩形、异形可以定。厚度必须按ASME或PED压力容器标准算，不能靠经验取整数。
• 表面质量：划痕/麻点等级从80-50到10-5可选，成像级建议≤20-10。
• 面型精度：透射波前误差λ/4到λ/20可选。
• 镀膜：增透膜、防水膜、DLC超硬膜都在钎焊前镀好，焊后高温不影响性能。

2. FEA分析报告不能少

务必让供应商提供三个工况的有限元应力云图：工作压力、试验压力、热载荷。没有这份报告，等于给高压容器装了个没验算过的窗户。

3.文件包要完整

每一批货附：材质证书、光学检测报告、氦检漏记录、C扫焊合率报告、FEA分析摘要。缺一份，就是缺一个可追溯的可靠性证据。

---

六、安装安全红线

即使拿到的是钎焊一体化组件，安装也不能大意：

• 用均压法兰设计，退火铜垫或柔性石墨垫密封金属法兰侧。——绝对不能在钎焊焊缝上拧螺栓加弯矩。
• 安装扭矩按设计值，对角均匀对称拧紧。
• 升温降温要有速率控制，严禁暴热暴冷。蓝宝石热冲击参数R约100–200 W/m，超出必裂。
• 定期用偏光应力仪扫窗口边缘，发现异常双折射是残余应力释放的早期信号，及时处理。

---

七、常见问题快问快答

Q：蓝宝石和石英观察窗怎么选？
耐温：蓝宝石1600℃ vs石英1100℃。硬度：蓝宝石是石英两倍多。抗压：蓝宝石数倍于石英。高温高压场景，不用纠结。

Q：能扛多大压力？
钎焊封接后，爆破强度能到晶体理论极限的90%以上。常见ø20–50mm、厚5–10mm规格，安全设计压力200–500MPa，具体必须逐例FEA算。

Q：液氧环境能用吗？
洗干净油脂就能用。零有机物+全金属密封，完全兼容液氧和高压富氧，已经用在火箭发动机试车台上。

Q：蓝宝石有方向要求吗？
有，而且是硬要求。C轴是承压、抗热震、镀膜、钎焊的共同基准方向。用其他晶向，压力等级不可控。

---

八、趋势与结语

14英寸级蓝宝石晶体长晶技术成熟后，巨型深海观察窗和空间站天窗正在落地。蓝宝石表面制备“蛾眼”纳米结构实现无镀膜宽谱增透、集成FBG光纤传感器做自感知智能视窗……这些前沿方向正在重新定义极限可视化的边界。

但回到硬件工程师最关心的可靠性问题，原则只有一条：蓝宝石观察窗的最终性能，由晶体生长→超精密加工→高端镀膜→活性钎焊四个环节耦合决定。找一家能把这四个环节闭环做完的供应商，才是获得“终生可靠透明通道”的唯一正解。

---

声明：本文技术参数来源于行业标准与工程实践，具体产品性能以制造商正式规格书为准。涉及压力容器标准的合规校核，需由持资质工程师根据实际工况执行。
