瑞能半导体碳化硅模块在高压固态变压器中的应用

瑞能半导体 来源:瑞能半导体 2026-04-29 15:23 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

在数据中心加速迈向高算力、高能耗时代的今天,传统电力系统正面临效率、体积与灵活性的多重挑战。固态变压器(SST)作为一种颠覆性技术,正在重新定义电能变换的边界。而碳化硅(SiC)模块,则是这场变革中的核心力量。

01 固态变压器核心工作原理

与传统工频变压器不同,固态变压器在输入级将工频交流电转换为高频交流电,通过高频变压器实现电气隔离与电压变换后,在输出级重新转换为工频交流电或直流电。

整个过程由控制器统一调度,可实现双向功率流动与智能调压。

02 碳化硅助力固态变压器实现高压应用

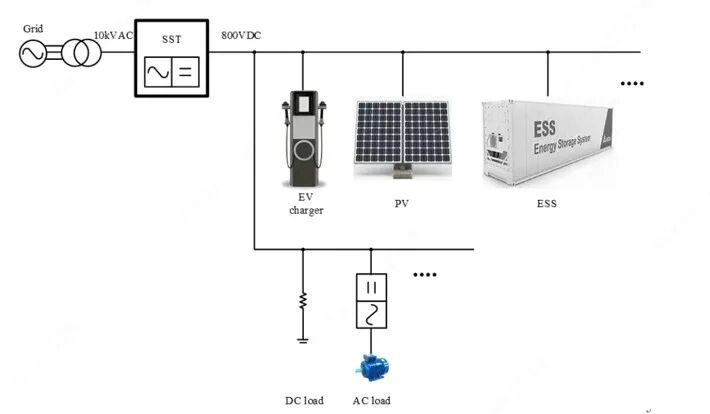

当前,依托碳化硅功率器件与高频技术,固态变压器已可实现10kV交流电到1500/800V直流电的高效直接转换,全面替代传统工频变压器与多级配电方案。

值得关注的是,其800V直流母线电压与现有电网中绝大多数不间断电源(UPS)和高压直流(HVDC)设备的内部总线实现兼容。这意味着,传统电力系统无需淘汰现有设备,即可通过固态变压器与光伏、储能等新能源无缝对接,构建起面向数据中心的一体化、高效化、资源池化的供电生态。


03 固态变压器vs传统变压器

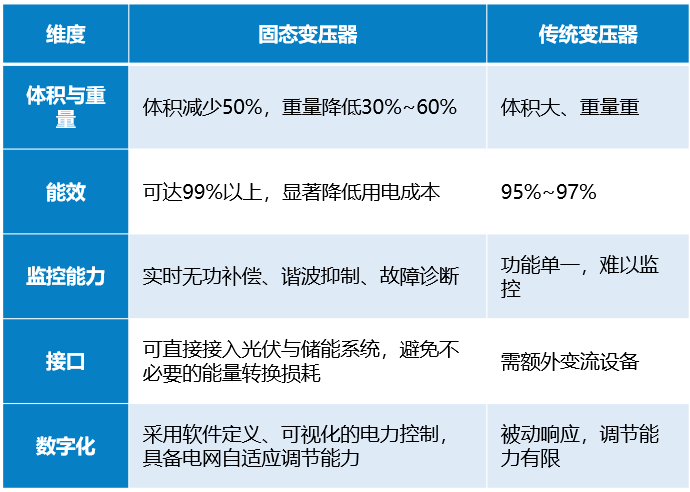

相较于传统工频变压器,搭载碳化硅模块的固态变压器在性能上实现全面超越,尤其适配高压、高功率场景,具体优势如下:


04 瑞能半导体碳化硅模块

针对数据中心AI服务器及大功率级联型固态变压器的应用需求,瑞能半导体推出1700V 62mm封装、2300V B2封装大电流模块、与1500V/1700V B3三电平模块。

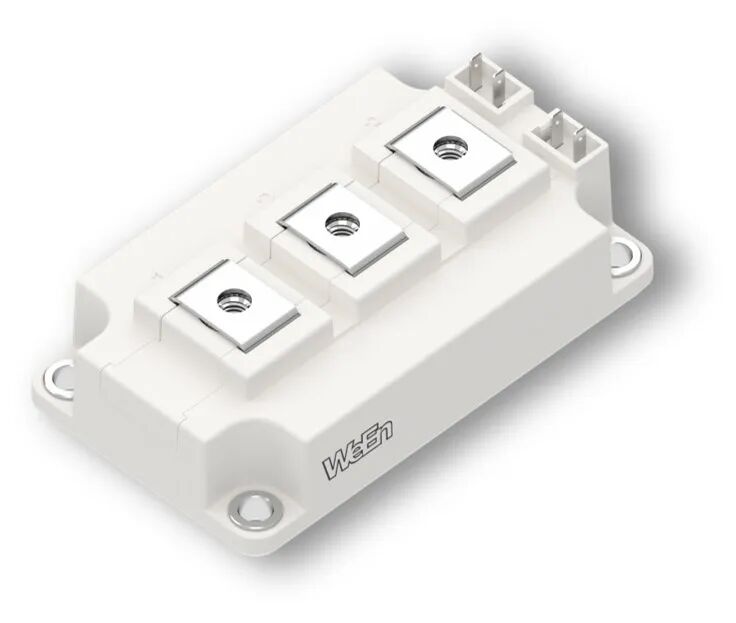

1700V 62mm封装大电流模块

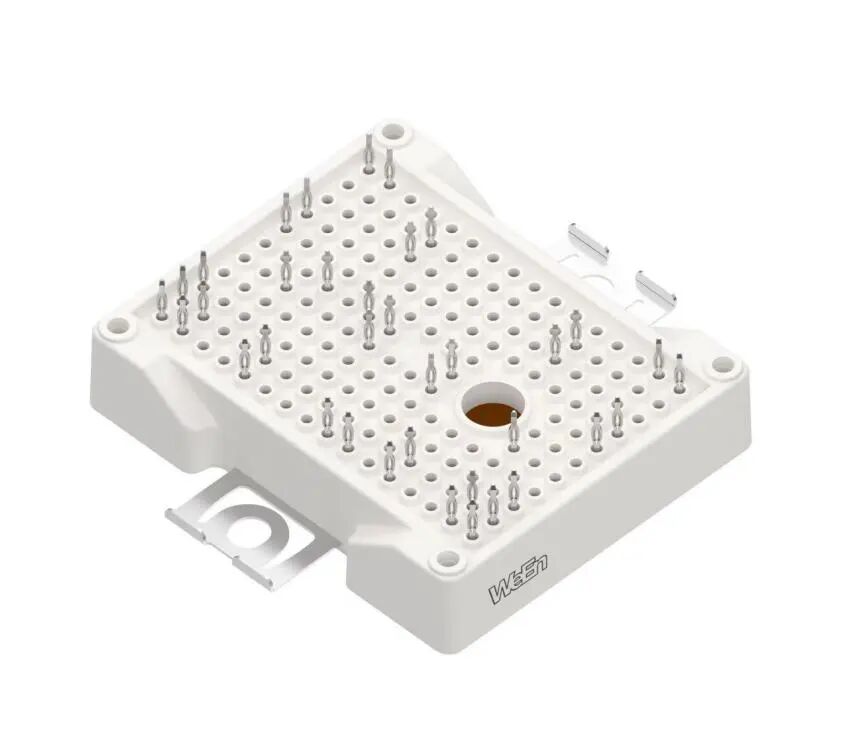

2300V B2封装大电流模块

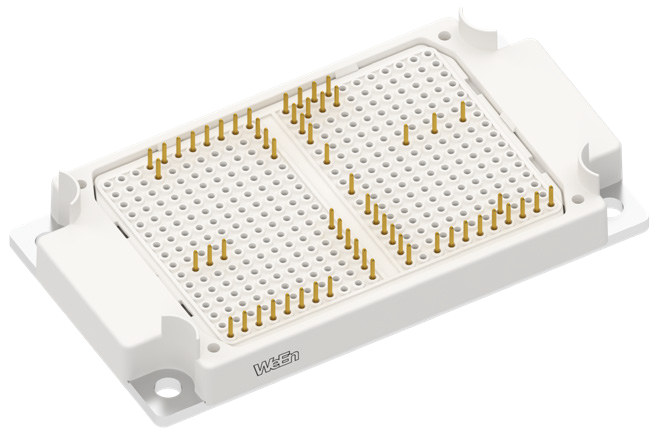

1500V/1700V B3三电平模块

该系列模块支持10kV输入、1500V/1200V直流输出,单位体积功率密度高,效率达98%以上。模块采用多芯片并联结构与紧凑的内部互联设计,显著降低寄生电感,减小开关过程中的电压尖峰,支持更高的开关频率。

在高压供电场景日益普及、新能源并网需求不断提升的背景下,固态变压器的规模化应用已成为行业趋势,而碳化硅模块作为其核心器件,直接决定了固态变压器的效率、体积与可靠性。

未来,随着碳化硅技术的不断成熟与成本优化,依托碳化硅模块的固态变压器将进一步渗透更多高压场景,推动电力系统向更高效、更智能、更环保的方向升级。
