三菱Q系列圆口 PLC通过以太网模块和上位机通讯在风机生产线装配经典应用案例

一、行业背景与项目概况

1.1行业背景与核心需求

风机生产线装配核心需求聚焦于精准管控与高效运维：

一是实现装配工序协同控制，保障定子转子对接精度、螺栓紧固力矩等关键参数达标，提升产品合格率；

二是支持现场操作与中控室远程管控协同，实时同步装配数据，减少人工干预；

三是实现装配过程数据全流程追溯，便于质量排查与工艺优化，符合制造业智能化管控要求；

四是适配车间设备布局分散、布线繁琐、机械振动强的工况，支持无线部署，避免有线布线受设备移动、振动影响，降低故障风险。

三菱Q系列圆口PLC凭借高可靠性、强抗干扰性，广泛应用于风机装配线逻辑控制，但老旧型号仅配备单一圆形串口，无以太网接口，无法满足Modbus TCP设备联网、多设备协同及无线远程运维需求，成为制约生产线智能化升级的关键瓶颈。

1.2项目概况

本项目为某中型风机制造企业离心风机装配生产线升级工程，该生产线全长80米，主要负责中小型离心风机的自动化装配，核心控制系统配置如下：

核心控制单元：三菱Q系列圆口PLC（Q02CPU），仅配备1路RS-232圆形DB9串口，负责风机定子转子装配、螺栓紧固、叶轮安装、参数调试的逻辑控制，支持MELSEC、Modbus RTU协议，无法实现多设备并发通讯，且车间设备布局分散、机械振动强，有线布线易损坏、维护不便；

现场监控终端：Modbus TCP工业触摸屏，安装于装配线旁操作工位，用于现场装配参数（紧固力矩、装配间隙）调试、设备运行状态监控及异常报警，仅支持以太网通讯，需实时同步PLC数据，适配现场操作需求；

上位管理系统：中控室工控机+SCADA系统（组态王），基于Modbus TCP协议，实现装配线运行数据采集、工艺参数追溯、生产报表自动生成，需远程监控PLC运行状态及装配工序核心参数，支持无线远程调试；

工况特征：生产线24小时连续运行，车间机械振动强、粉尘较多，设备布局分散，有线布线繁琐且易受振动损坏，对通讯设备的抗干扰性、稳定性、无线传输可靠性要求严苛，且禁止长时间停产改造，需实现快速无线部署，不影响正常生产。

1.3项目核心目标

打通三菱Q系列圆口PLC与触摸屏、上位机的无线通讯链路，依托YC8000-Q-S模块无线功能，实现三者双向并发通讯，确保装配工序数据实时同步，支撑精准装配；

实现PLC程序无线远程下载、上载与在线调试，替代现场电缆接线操作，降低运维成本与生产中断风险，适配风机生产线24小时生产需求；

不修改PLC原有控制程序，采用即插即用设计快速无线部署调试，最大限度减少生产影响，保障装配线连续稳定运行；

实现装配过程数据自动采集与全流程追溯，提升装配精度与质量管控水平，符合风机制造行业质量标准。

二、项目痛点、选型与实施过程

2.1核心技术痛点

协议与接口双重壁垒：PLC采用RS-232串口+MELSEC/Modbus RTU协议通讯，触摸屏、上位机采用Modbus TCP以太网协议，两者传输方式、帧格式差异显著，无法直接互联互通；同时，PLC唯一的圆形串口无法支撑本地操作、远程管控与程序调试的并发访问，形成数据孤岛，装配参数、设备状态数据无法实时上传至中控室，难以实现精准管控与质量追溯。

布线困难、运维成本高：风机装配车间设备布局分散、机械振动强，传统有线布线施工难度大、成本高，且线缆易受振动磨损、粉尘侵蚀，后期维护频繁；传统PLC程序调试需技术人员到现场通过专用电缆连接，受生产进度限制，单次运维耗时超2.5小时，月均运维成本达5000元；若更换带网口的新型PLC，需投入8.5万元设备成本，且停产8小时以上，综合损失巨大，与企业降本增效需求严重背离。

管控精度不足、数据追溯缺失：风机装配关键参数（螺栓紧固力矩、装配间隙）依赖人工巡检记录，误差率达4%，易导致装配精度不达标，产品返工率高；数据无法实时追溯，难以排查质量隐患、优化装配工艺，不符合风机制造行业精细化管控要求。

2.2方案选型

经多轮技术论证、兼容性测试及行业案例参考，最终选用远创智控YC8000-Q-S以太网模块（S代表无线）作为核心通讯转换设备，该模块专为三菱Q系列圆口PLC量身设计，内置无线通讯模块，完美适配风机生产线装配工况与需求，核心优势如下：

无线+有线双适配，并发兼容强：集成1路RS-232圆形DB9串口（精准匹配三菱Q系列PLC编程口）、1路复用串口（供触摸屏接入）与1路10/100M自适应RJ45以太网口，内置无线通讯模块（支持WiFi/4G可选），采用即插即用设计，不占用PLC通讯口，支持最大10个上位机无线连接，可同时连接触摸屏、上位机、编程电脑，彻底解决串口资源匮乏、布线困难与多设备并发通讯问题。

协议转换高效便捷：作为高性能以太网转换器，内置串口转以太网与以太网桥接器核心功能，实现MELSEC/Modbus RTU与Modbus TCP以太网协议的双向透明传输，无需额外开发通讯程序，自动识别PLC型号与串行参数，无需手动配置，直接适配风机制造行业主流SCADA软件与触摸屏，快速打通无线数据链路。

工业级高可靠性，适配装配工况：采用35mm标准导轨安装，可通过PLC直接供电（功耗低，无需外接电源）；工作温度范围-10-70℃，具备强抗电磁干扰、防尘、抗振动性能，无线传输距离可达150米（无遮挡），平均无故障时间（MTBF）超10万小时，适配风机装配车间机械振动强、粉尘多、24小时连续运行的恶劣工况。

无线便捷运维与扩展：支持WEB服务器（默认IP可灵活配置）与专用配置工具进行无线参数设置和运行诊断，操作便捷，无需专业编程基础；支持固件在线升级，终身免费迭代，可灵活对接新增的装配检测设备，适配风机生产线智能化升级需求。

2.3实施过程

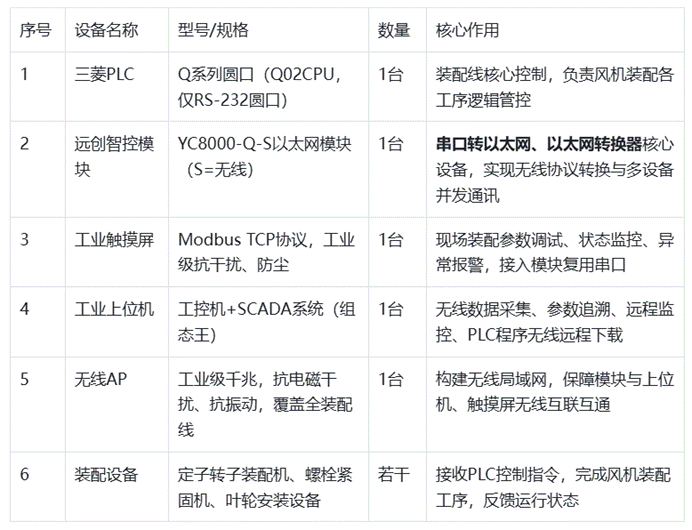

2.3.1硬件配置清单

2.3.2部署与调试步骤

硬件安装：利用生产线午休间隙断电操作，将YC8000-Q-S模块安装于35mm标准导轨，用RS-232专用线将模块DB9母口直接插入三菱Q系列PLC的通讯口，将触摸屏接入模块复用串口，确保接触良好；将无线AP安装于车间顶部中央区域，做好抗振动、防尘防护，确保无线信号覆盖全装配线及中控室。

无线网络组网：配置无线AP参数，构建装配车间专用无线局域网，将YC8000-Q-S模块、中控室上位机接入同一无线网络，统一规划IP地址至同一网段，无需铺设有线线缆，避免振动、粉尘对线缆的损坏，确保模块与上位机、触摸屏无线互联互通。

参数配置：系统上电后，通过电脑浏览器访问模块默认IP，进入WEB配置界面，或使用专用配置工具，模块自动识别PLC型号与串行参数，无需手动配置，开启无线通讯功能，设置通讯协议为MELSEC/Modbus RTU转Modbus TCP，匹配串口波特率等参数，无需修改PLC原有控制程序。

联调测试：通过GX Works2软件无线远程下载PLC程序，测试无线通讯稳定性；操作触摸屏验证装配参数读写、设备状态监控及异常报警功能；在中控室上位机SCADA系统中配置设备，测试装配线运行数据实时采集、工艺追溯功能，全程耗时1.5小时，实现不停产升级，最大限度降低对生产的影响。

三、网关功能介绍

远创智控YC8000-Q-S以太网模块（S代表无线）是专为三菱Q系列圆口PLC设计的专用串口转以太网网关，内置无线通讯模块，核心功能深度适配风机生产线装配场景，聚焦无线协议转换、便捷运维与工况适配，具体如下：

核心协议转换功能：内置以太网桥接器功能，实现RS-232串口数据与以太网TCP/IP数据的双向透明传输，高效完成MELSEC/Modbus RTU与Modbus TCP以太网协议的转换。作为核心以太网转换器，无需额外编程即可实现PLC与触摸屏、上位机的无线无缝通讯，同时支持PLC程序无线远程下载，打通风机装配线“设备-管控”无线数据链路，助力精准装配与质量追溯。

无线多设备并发兼容：支持最大10个上位机无线连接，可同时满足触摸屏、上位机、编程电脑的并发访问需求，不占用PLC通讯口，完美兼容三菱Q系列全系列圆口PLC及风机制造行业主流SCADA软件、工业触摸屏，无需额外适配驱动，系统扩展性强，可灵活对接新增的装配检测设备。

无线便捷运维与状态监控：支持WEB页面与专用配置工具两种无线配置方式，自动识别PLC参数，简化配置流程，无需专业编程基础；配备电源、串口、以太网、无线状态指示灯，实时反馈设备运行状态与无线连接情况，便于技术人员远程定位与排查通讯故障，减少现场运维频次，适配风机生产线24小时生产需求。

工业级安全与工况适配：内置数据校验机制，可有效抵御风机装配车间强电磁干扰、机械振动影响，确保装配数据传输的准确性与完整性；无线传输采用加密技术，防止数据泄露；支持固件在线升级，终身免费迭代，适配风机生产线智能化升级与运维需求；低功耗设计，PLC直接供电，简化布线，降低故障点，适配24小时连续运行工况，抗干扰、防尘、抗振动性能契合车间环境。

四、技术架构设计

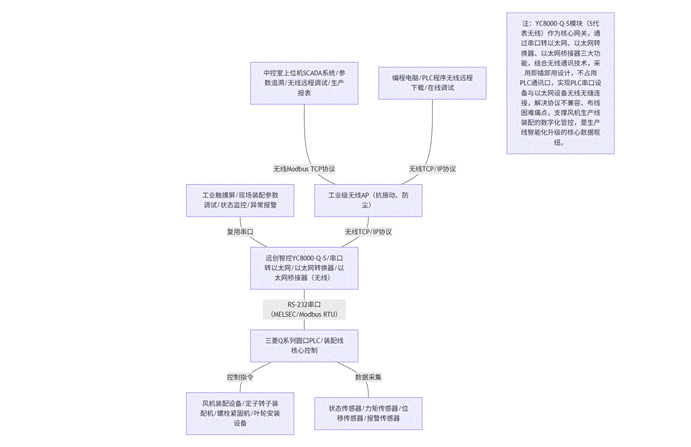

4.1系统结构拓扑图

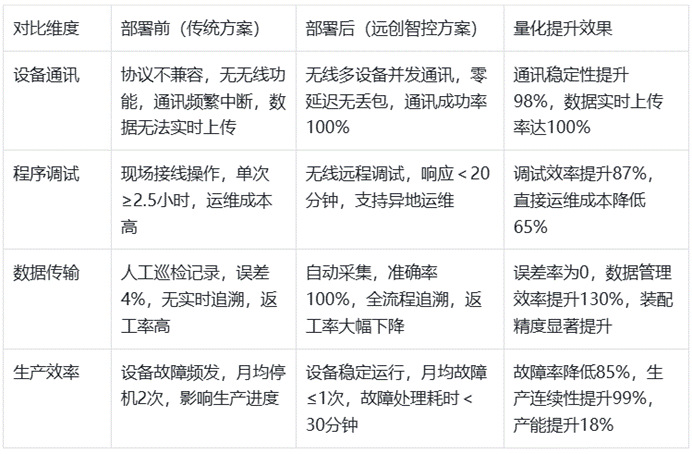

五、应用效果前后对比

六、网关未来发展趋势

随着风机制造行业智能化、精细化转型持续深入，结合制造业高质量发展要求，串口转以太网、以太网转换器类无线网关设备将朝着以下四大方向发展，更好地赋能风机制造行业高质量发展：

智能化与边缘计算融合：未来无线网关将深度集成轻量级边缘计算引擎，实现风机装配参数的本地预处理、异常智能预警（如紧固力矩异常、装配间隙超标），结合AI算法优化装配工艺参数，提升装配线自主运维能力，适配风机制造精细化管控需求。

安全与合规强化：针对风机制造行业质量追溯与数据安全要求，网关将全面升级安全防护体系，新增TLS/SSL加密通讯、双向身份认证、访问权限精细化管控、数据加密存储等功能，确保装配数据、运维数据的安全与可追溯，符合制造业智能化管控规范。

国产化与多协议生态拓展：依托国产芯片与核心元器件的技术突破，加速无线网关国产化替代进程，实现核心部件自主可控；同时扩展对PROFIBUS、CANopen等更多工业总线协议的支持，构建开放、兼容的多协议转换生态，适配风机生产线多品牌设备协同与多生产线集群管控需求。

无线化与多功能集成：升级无线通讯技术，支持5G高速无线传输，扩大无线覆盖范围，适配大型风机装配车间、多生产线联动场景；集成数据采集、协议转换、无线传输、故障预警于一体，实现与风机制造MES系统、质量管控系统无缝对接，打造一体化装配线管控解决方案。

七、结论

本项目通过引入远创智控YC8000-Q-S以太网模块（S代表无线），成功破解了三菱Q系列圆口PLC在风机生产线装配应用中面临的协议不兼容、串口资源匮乏、布线困难、运维效率低下、管控精度不足等核心痛点。该模块作为关键的串口转以太网、以太网转换器、以太网桥接器设备，凭借无线通讯、即插即用、协议转换高效、多设备并发兼容及工业级高可靠性，实现了PLC与触摸屏、上位机的无线无缝联网与数据互通，打通了风机生产线装配全流程的无线数据链路。

该技术方案无需修改PLC原有程序，具有改造成本低廉、部署周期短、运维高效、无线灵活、适配装配车间恶劣工况等显著优势，既满足了风机制造行业智能化升级、精准管控的核心需求，又保障了装配线24小时连续稳定运行，有效提升生产效率、装配精度与产品合格率，契合企业降本增效、高质量发展的目标。其成功应用为风机制造行业及类似离散制造场景中老旧PLC设备的无线网络化改造提供了一套高效、经济、可行的工程解决方案。

未来，随着串口转以太网、以太网转换器技术的持续迭代与风机制造行业智能化转型的深入推进，此类无线网关设备将在风机装配、检测、运维等全流程中发挥愈发重要的作用，持续赋能风机制造企业实现高效、精准、可追溯的生产管控目标，推动我国风机制造行业向高端化、智能化方向高质量发展，助力制造业转型升级。
