元器件CT检测服务：高精度无损检测解决方案

在电子制造行业，元器件内部缺陷是导致产品失效的首要隐患。传统检测手段难以穿透封装外壳，无法发现隐藏的焊接空洞、裂纹等致命问题。元器件CT检测技术基于X射线穿透原理，通过FDK重建法生成三维断层图像，实现无损内部结构可视化分析。广东省华南检测技术有限公司作为CNAS、CMA双认证机构，配备进口工业CT设备，为制造业提供精准的失效分析与质量控制服务，助力企业提升良品率、缩短研发周期。

一、元器件CT检测技术原理与核心功能

1、X射线穿透与FDK重建原理

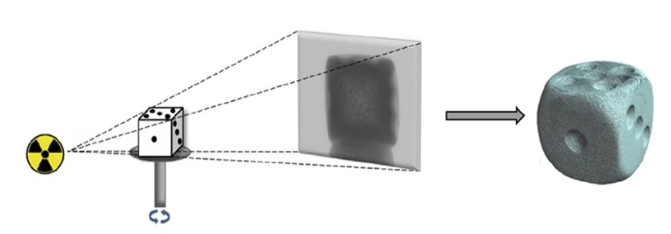

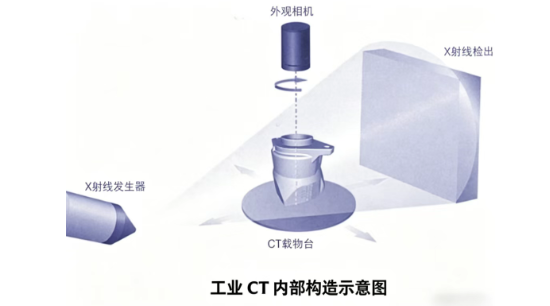

元器件CT检测采用计算机断层扫描技术，利用X射线穿透被测样品。不同密度材料对X射线的吸收率存在差异，探测器采集多角度投影数据后，通过FDK重建算法（Filtered Back Projection，滤波反投影）计算生成三维体数据。该技术可实现微米级分辨率的内部结构成像，无需破坏样品即可完成全面检测。

2、核心检测功能

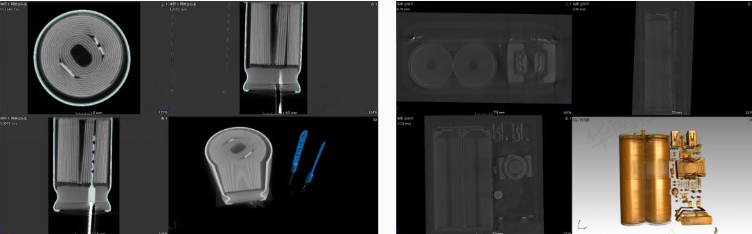

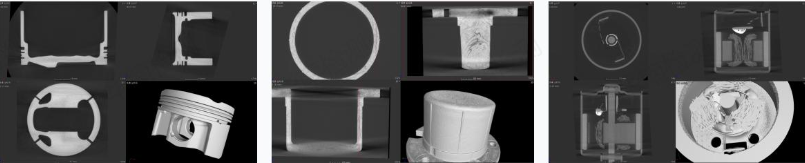

三维成像分析：通过三维可视化软件，可任意角度旋转、切割观察元器件内部结构，清晰呈现焊点形态、引线连接状态、封装完整性等关键信息。

缺陷检测与定位：精准识别气孔、裂纹、虚焊、桥连、异物等常见缺陷，自动计算缺陷尺寸、体积及空间位置，为失效分析提供量化数据支撑。

尺寸测量与逆向工程：支持内部结构尺寸精密测量，误差控制在微米级；可导出STL模型用于逆向工程，加速产品仿制与改进设计。

材料密度分析：通过灰度值映射材料密度分布，识别封装材料均匀性、填充完整性，评估产品可靠性。

二、元器件CT检测的行业应用场景

1、电子制造领域

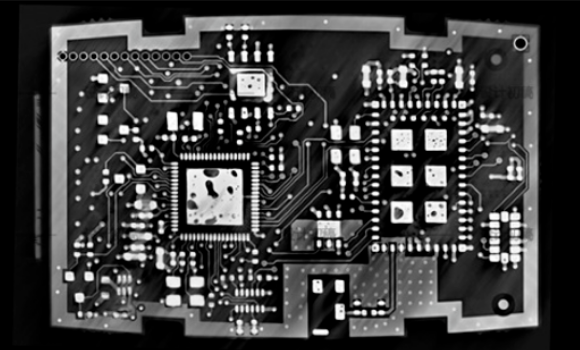

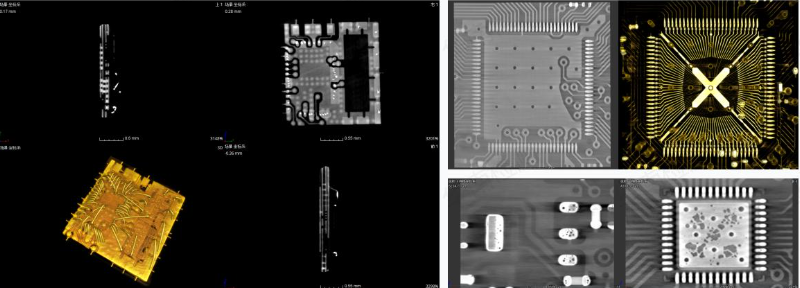

半导体封装检测：针对QFN、BGA、CSP等先进封装器件，检测芯片粘接层空洞率、引线键合质量，确保封装可靠性满足JEDEC标准。

PCBA焊接质量评估：分析通孔插装元件焊点透锡率、表面贴装器件焊膏润湿状态，提前发现虚焊、冷焊等工艺缺陷。

2、汽车电子领域

功率模块失效分析：检测IGBT、SiC模块内部焊层空洞、DBC基板分层，预防新能源汽车电控系统热失效风险。

传感器密封性验证：评估压力传感器、MEMS器件封装气密性，确保恶劣工况下的长期稳定性。

3、航空航天领域

高可靠元器件筛选：对宇航级电阻、电容进行100%无损检测，剔除内部存在裂纹、夹杂的潜在失效品。

连接器内部结构验证：检测多芯连接器压接质量、绝缘体完整性，保障信号传输可靠性。

4、新能源领域

动力电池连接片检测：分析Busbar焊接质量、极柱连接状态，降低电池包内阻不均导致的热失控风险。

光伏接线盒检测：验证二极管与铜带焊接可靠性，确保25年使用寿命期间的电气安全。

三、元器件CT检测的五大技术优势

1、非破坏性检测：无需拆解、切割样品，保持元器件完整性，实现全批次筛查与失效品留样分析，检测后样品可继续使用或归档。

2、三维可视化分析：突破传统二维X光检测的局限，提供360°任意截面视图，缺陷空间位置一目了然，分析效率提升3倍以上。

3、超高分辨率成像：采用微焦点X射线源，分辨率高达0.3μm，可清晰识别直径5μm以上的气孔、宽度2μm以上的裂纹。

4、量化数据输出：自动统计缺陷数量、体积占比、分布密度，生成符合ISO标准的检测报告，为工艺改进提供数据依据。

5、快速检测能力：单件检测周期10-30分钟，支持批量自动化检测，满足生产线在线抽检与来料检验需求。

四、广东省华南检测技术有限公司的元器件CT检测服务优势

1、设备优势

配备GE Phoenix v|tome|x M、岛津inspeXio SMX-225CT等进口工业CT系统，最大管电压225kV，可穿透50mm铝当量样品，覆盖从01005微型元件到大型功率模块的全尺寸检测需求。

2、团队优势

拥有10年以上工业CT检测经验的高级工程师团队，熟悉IPC、GJB、MIL等国内外标准，提供从检测方案设计到失效根因分析的全流程技术支持。

3、资质优势

通过CNAS（中国合格评定国家认可委员会）和CMA（中国计量认证）双重认证，检测报告具备国际互认效力，量值溯源至国家计量基准。

五、元器件CT检测典型检测案例

案例1：汽车ECU控制板焊点缺陷分析

背景：某汽车零部件供应商反馈ECU控制板在路试中出现间歇性故障，怀疑焊接质量问题。

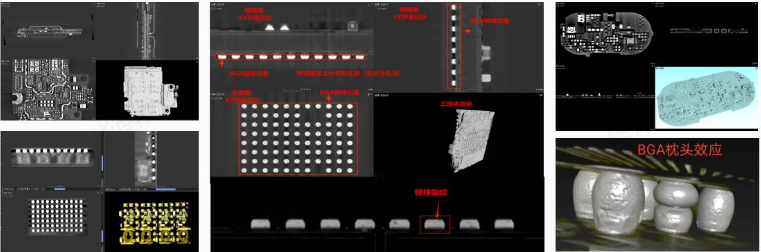

检测过程：采用元器件CT检测对故障板进行三维扫描，重点分析BGA芯片焊点状态。

成果数据：发现23%焊点存在空洞，其中3个焊点空洞率超过50%（IPC标准限值25%）。客户据此优化回流焊温度曲线，后续批次空洞率降至8%以内，故障率降低90%。

案例2：5G基站功放模块可靠性验证

背景：某通信设备商新一代5G功放模块需通过1000次温度循环可靠性测试。

检测过程：在温度循环前后分别进行工业CT检测，对比分析焊层变化。

成果数据：发现循环后焊料与陶瓷基板界面出现微裂纹扩展，及时改进焊料配方与基板金属化处理工艺，最终产品通过2000次循环测试，良品率提升至98.5%。

六、常见问题解答

Q1：元器件CT检测会损伤样品吗？

A1：不会。工业CT检测属于无损检测技术，X射线剂量控制在安全范围内，不会对元器件性能造成影响，检测后样品可正常使用或留存。

Q2：工业CT检测与X-Ray检测有什么区别？

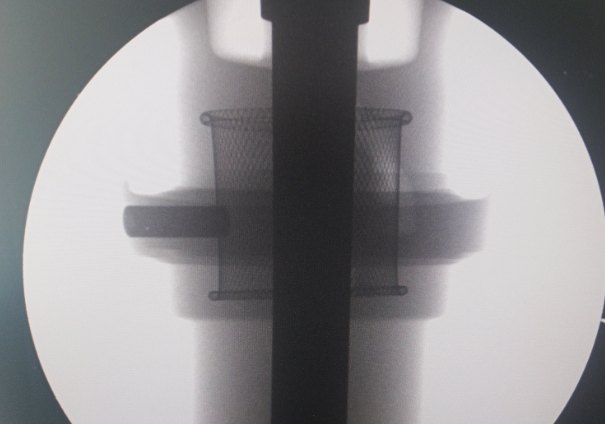

A2：传统X-Ray提供二维投影图像，存在结构重叠问题；工业CT检测通过多角度扫描重建三维模型，可消除重叠干扰，实现内部结构的精准定位与量化分析。

Q3：工业CT检测周期需要多长时间？

A3：常规元器件检测周期为10-30分钟/件，复杂样品或高分辨率需求可能延长至1-2小时。批量检测可配置自动化流程，提升整体效率。

结语

随着电子产品向高密度、高可靠性方向发展，元器件CT检测已成为质量控制与失效分析的核心技术手段。广东省华南检测技术有限公司凭借进口设备、专业团队与权威资质，为企业提供精准、高效、可溯源的检测服务。

如需了解更多元器件CT检测服务详情，欢迎访问广东省华南检测技术有限公司官网或致电咨询，我们的技术团队将为您定制最优检测方案。

声明：本篇文章是广东省华南检测技术有限公司 - 工业CT检测机构「www.gdhnjc.com」原创，转载请注明出处。
审核编辑 黄宇
