激光共聚焦显微镜的非接触式原位表面表征测量

在精密制造和科研中，表面粗糙度直接影响产品性能和可靠性。传统接触式测量方法存在测量速度慢、易损伤样品、难以实现在线监控等问题，这在半导体晶圆、航空叶片及光学材料的生产中尤其明显。光子湾激光共焦显微镜通过原位非接触测量，实现高分辨率、实时的表面表征。它能够消除离焦光、提升成像对比度，快速生成三维表面模型，为工业在线监控和质量控制提供高效可靠的解决方案。

非接触式原位表征测量方法对比

触针轮廓仪

触针轮廓仪通过机械触针扫描表面，采集高度变化形成表面轮廓。其优势在于操作简单、成本低，但存在明显局限：

对薄膜或柔性材料易造成损伤；

无法连续监控，难以用于在线检测；

对复杂曲面和微小缺陷的分辨能力有限。

激光共焦显微镜采用点激光扫描，并通过共焦针孔排除离焦光，仅接收焦点反射信号，生成高对比度光学截面。其核心特点包括：

精度：可实现亚微米甚至纳米级表面细节测量，高于触针轮廓仪；

材料适应性：非接触特性适合柔性材料和脆弱表面；

实时性：支持在线连续扫描和数据分析，适合生产过程监控；

安全性：无需物理接触，避免样品损伤。

与触针轮廓仪相比，激光共焦显微镜不仅在精度上更高，而且扫描速度更快、适应材料更多，尤其在半导体晶圆CMP后或航空叶片复杂曲面测量中表现出显著优势。

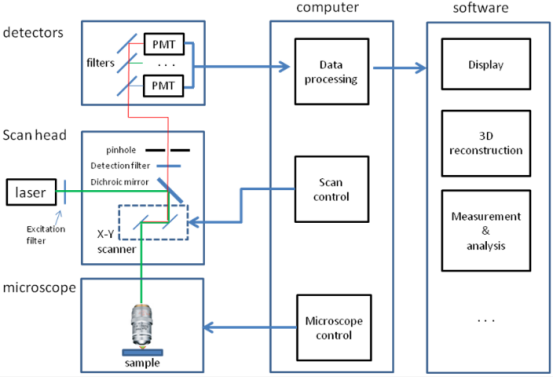

激光共聚焦显微镜原理框图

激光共焦显微镜的数据处理

高度数据采集与粗糙度分析

系统支持高速扫描和实时数据采集，可在生产环境中对零件进行在线粗糙度分析。通过三维重建算法，可以精确测量微小凸起、凹陷、划痕或孔洞等表面缺陷。数据生成详细报告，支持工艺调整，实现生产过程的闭环质量控制。

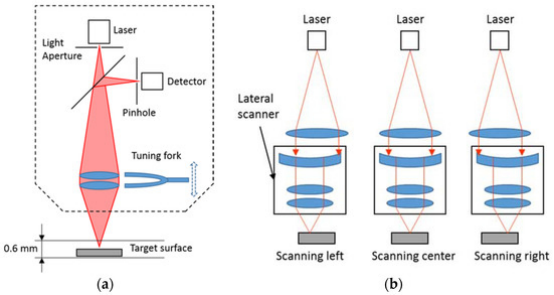

共焦传感器的工作原理

校准与误差修正

为保证测量精度，系统提供全自动校准功能，包括温度补偿、光源功率调节以及扫描器误差修正。结合数字滤波和曲面拟合算法，可有效减少噪声和扫描误差的影响。通过这些优化措施，激光共焦显微镜能够在高负荷工业环境中稳定输出高精度测量结果，确保每个零件符合设计要求和质量标准。

#Photonixbay.

工业应用行业领域

激光共焦显微镜在多个行业展现出卓越应用价值：

半导体制造：CMP抛光后晶圆表面划痕和颗粒残留可通过系统实现纳米级检测，分辨率达10–50 nm。实时反馈帮助优化工艺，提升芯片良率。

航空航天：发动机叶片表面粗糙度影响气流效率和疲劳寿命。非接触测量可精确获取复杂曲面数据，辅助制造和维护决策。

精密机械：轴承滚道圆度和粗糙度的在线测量，保证产品符合ISO 4287标准，提升生产效率。

光电材料：光学玻璃及薄膜厚度测量，通过三维重建确保厚度均匀性和光学性能，广泛应用于面板制造和光电器件评估。

这些应用显示了系统在实时监控、高精度表征和工业流程优化中的核心价值。

激光共焦显微镜通过原位非接触测量、三维重建和数据优化，实现工业表面粗糙度的高精度在线监控。其优势包括快速测量、精密分析及广泛材料适应性，为半导体、航空航天、精密机械和光电材料等行业提供可靠、可操作的质量控制解决方案。

#Photonixbay.

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。



超宽视野范围，高精细彩色图像观察

提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

采用针孔共聚焦光学系统，高稳定性结构设计

提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
