摘要

分布式光伏电站电气系统设计的科学性、安全性与智能化水平直接决定电站全生命周期的发电效率、运行稳定性与投资收益。安科瑞电气依托新能源智慧能源管理领域的技术积累，结合光伏电站电气系统设计全流程关键要点，整合交直流测量设备、二次保护测控设备、电能质量监测设备、有源滤波设备及智能运维平台，打造“设计-产品-运维”一体化分布式光伏系统解决方案，从源头规避设计风险，提高释放光伏电站发电潜力，助力分布式光伏项目合规落地、可靠运行。

02

系统架构与容量匹配设计

准确适配，筑牢可靠发电基础

分布式光伏系统架构设计的核心是实现光伏阵列、逆变设备、并网系统的优化匹配。

03

核心电气设备选型

电气设备是系统运行的物理载体，选型的核心原则是 “安全优先、性能匹配、全生命周期成本降低”。安科瑞结合不同场景需求，提供定制化架构设计与配套产品，整合二次保护、电能质量监测等核心设备，从源头避免发电量损失与系统适配风险，保障系统全流程可靠运行。

3.1逆变器选型与配套设备

电气性能匹配：优先选型至大效率≥99%、欧洲效率≥98.5%的逆变器，确保其电流、电压特性与组件参数匹配。针对TOPCon、HJT等高功率组件，须搭配大电流输入型逆变器，避免直流侧限流造成的发电损失。

电网适配能力：须满足GB/T 19964《光伏发电站接入电力系统技术规定》要求，具备合格的低电压穿越与高电压穿越能力，无功功率调节范围应覆盖0.95（超前）至0.95（滞后），有效响应电网调度指令。

环境与防护适配：户外安装机型防护等级不低于IP65；沿海高盐雾地区须选用C5防腐等级；高海拔地区应核算设备降容系数；低温地区需具备防凝露及低温启动功能。

安全功能配置：分布式与户用项目须强制配置直流电弧故障保护（AFCI）及剩余电流监测保护功能，从源头杜绝直流拉弧、漏电引发的电气火灾风险。

3.2 直流配电与汇流设备选型

智能汇流箱：须配置组串级电流监测、防反充二极管、过流熔断器、防雷SPD及智能监控模块。熔断器额定电流须匹配组串至大短路电流，严禁使用交流熔断器替代直流专用熔断器。

集中式光伏电站从直流到交流回路数据采集

直流开关设备：须选用直流专用断路器及隔离开关，具备充足的直流分断能力，并与系统至高直流电压相匹配。严禁以交流断路器替代直流断路器，防止因直流电弧无法有效分断而导致设备烧毁。

3.3 升压变压器与交流配电设备选型

变压器选型：地面电站优先选用低损耗油浸式变压器，工商业及户用项目优先选用干式变压器，能效等级不低于现行国标二级。短路阻抗、过载能力须匹配系统至大出力，接地方式应与并网系统适配。预装式箱变需集成计量、保护、防雷及监控功能，防护等级符合安装环境要求。

交流开关设备：并网侧断路器须具备短路分断、过欠压保护及失压跳闸功能，继电保护装置应与电网侧保护定值配合，避免越级跳闸。分布式项目应配置专用并网计量柜，满足电网公司计量要求。

04

电气保护与安全设计

分级防护，杜绝安全隐患

光伏电站电气系统长期处于户外运行，面临雷击、过压、短路、电弧等多重安全风险，保护设计的核心是 “分级防护、多重冗余、全程可控”，杜绝安全事故与设备批量损坏。

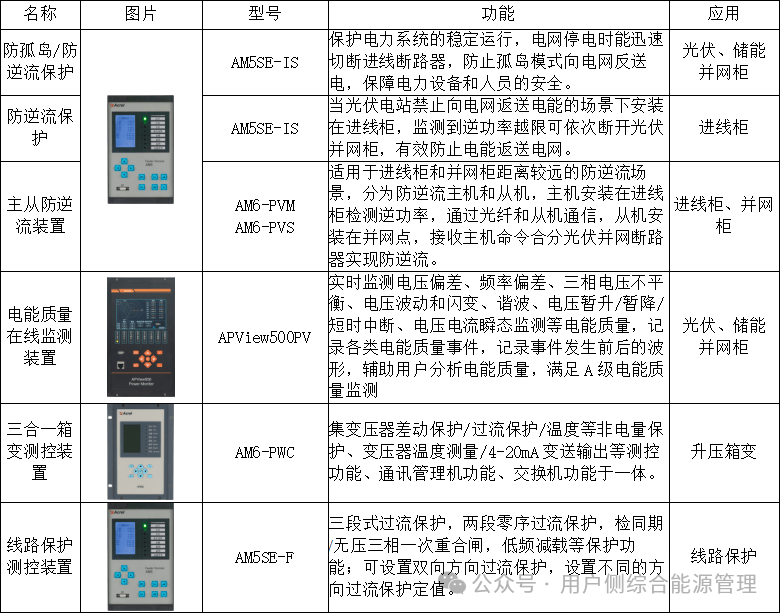

4.1 分级过流与短路保护

直流侧保护：构建组串级、汇流箱级、逆变器直流侧三级保护体系。组串级配置专用熔断器，汇流箱与逆变器直流侧配置直流断路器，形成分级保护机制，防止单点故障扩大蔓延。

交流侧保护：构建逆变器交流侧、低压配电柜、升压变、并网柜四级保护体系。各级保护定值须准确整定，实现选择性跳闸，确保故障发生时准确隔离故障点，不影响非故障区域正常发电。

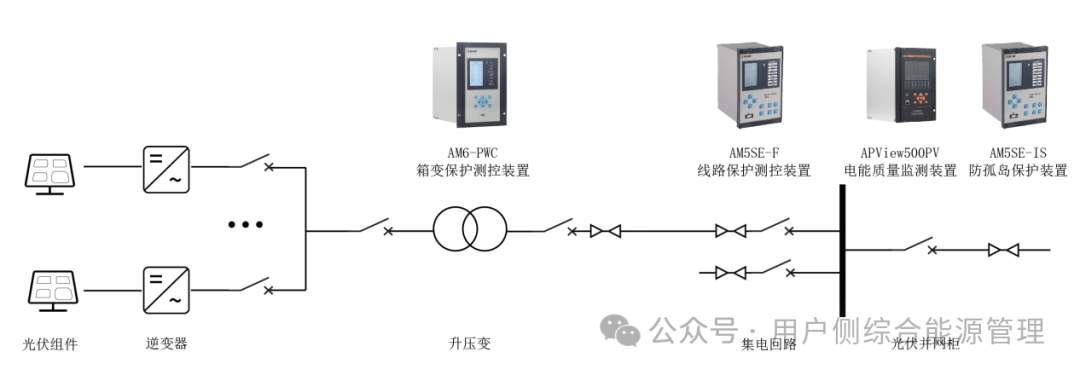

光伏电站保护测控配置示意图

4.2 防雷与接地系统设计

雷击是导致光伏电站设备批量损坏的首要诱因，需构建“直击雷+感应雷”双重防护体系，严格遵循 GB 50057《建筑物防雷设计规范》要求。

4.3 防火与应急保护设计

直流侧：实现组串级、汇流箱级、逆变器直流侧三级保护。组串级配置专用熔断器，汇流箱与逆变器直流侧配置直流断路器，形成分级保护体系，有效防止单点故障扩大。

交流侧：实现逆变器交流侧、低压配电柜、升压变、并网柜四级保护。各级保护定值须准确整定，实现选择性跳闸，确保故障时准确切除故障点，不影响非故障区域正常发电。

05

并网与电能质量设计

合规适配，保障稳定并网

并网合规是光伏电站投运的前提，电能质量设计直接决定电站能否长期稳定并网、避免电网考核，设计核心是 “提前对接、合规先行、全程适配”。

5.1 并网接入方案前置设计

项目启动阶段须提前与属地电网公司对接，明确并网接入电压等级、接入点、计量方式、消纳要求及继电保护配置要求，取得正式的接入系统方案批复。严禁先施工后对接，避免因并网方案不合规导致返工。

5.2 电能质量精细化控制

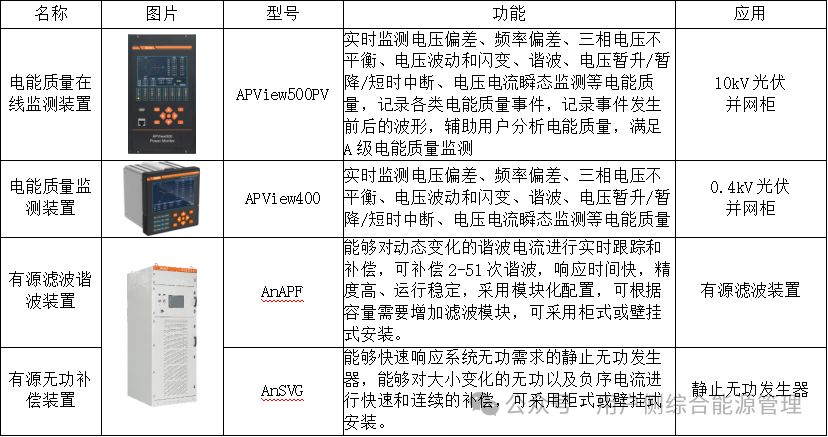

谐波治理：逆变器须满足国标谐波畸变率要求，满载工况下电流总谐波畸变率（THD）≤5%。大容量电站需防范多台逆变器并联产生的谐波叠加，必要时配置有源电力滤波器（APF）进行治理。

无功补偿：大型地面电站须按电网要求配置静止无功发生器（SVG），动态调节无功功率，满足电压调节需求。分布式项目优先利用逆变器自身无功调节能力，不足部分补充无功补偿装置，确保并网功率因数符合电网要求。

三相不平衡治理：户用与小型分布式项目需合理分配单相组串的接入相别，确保三相负荷平衡度满足国标要求，避免因三相不平衡引发电网考核与设备发热。

06

智能化监控与运维

全流程管控，提升运维效率

在光伏电站智能化转型的当下，监控与通讯系统不再是“附加项”，而是实现电站可靠运维、故障快速处置、发电量至大化的核心支撑，设计需覆盖“采集-传输-应用-安全” 全流程。

安科瑞Acrel-1000DP光伏电站综合自动化系统用于升压并网光伏电站，采用本地部署，采集光伏逆变器、升压变压器、集电回路、并网柜、接入柜和变电站电气、环境数据，实现“遥测、遥信、遥控、遥调”四遥功能、光功率预测、频率电压紧急控制、故障解列、群调群控、防孤岛保护、电能质量在线监测等功能，并按照电网要求数据上传调度系统，满足“可观、可测、可调、可控”四可要求。

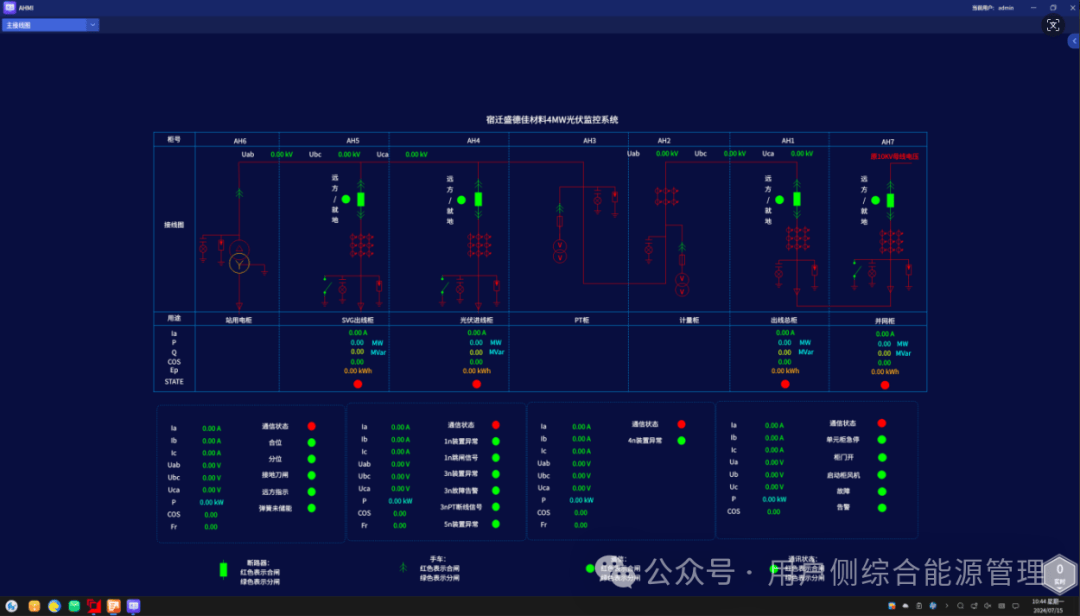

Acrel-1000DP光伏电站监控系统

安科瑞 AcrelCloud-1200 分布式光伏运维云平台采用“端-边-云”协同架构，支持 WEB端与APP双端访问，可集中采集多品牌逆变器、气象、电气等数据，可对接第三方光伏云平台，实时监测光伏电站运行状态、设备参数及安全隐患，异常时分级告警。平台具备发电统计、收益核算、光功率预测、运维工单管理、设备档案归档等功能，能打破数据孤岛，规范运维流程，实现分布式光伏电站的远程管控、准确运维，保障电站安全可靠运行。

6.1 全维度数据采集设计

构建“组串级-设备级-电站级”三级数据采集体系，实现发电全链路数据无死角覆盖：

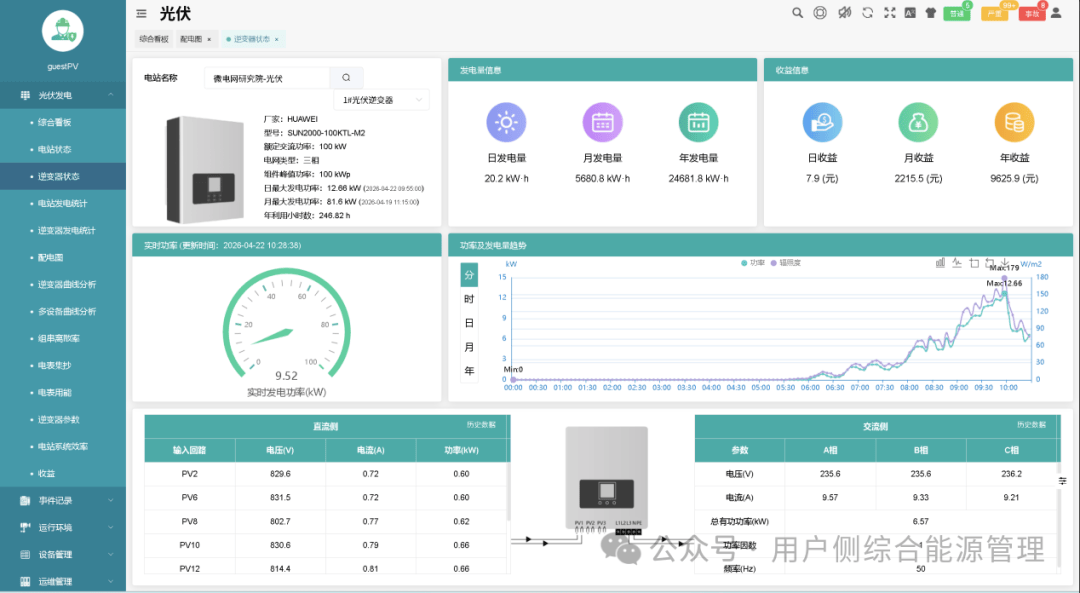

逆变器交直流侧数据采集

发电数据：组串级电流电压、逆变器运行数据、汇流箱状态、电表计量数据、变压器运行参数全量采集，采集频率满足运维与电网调度要求；

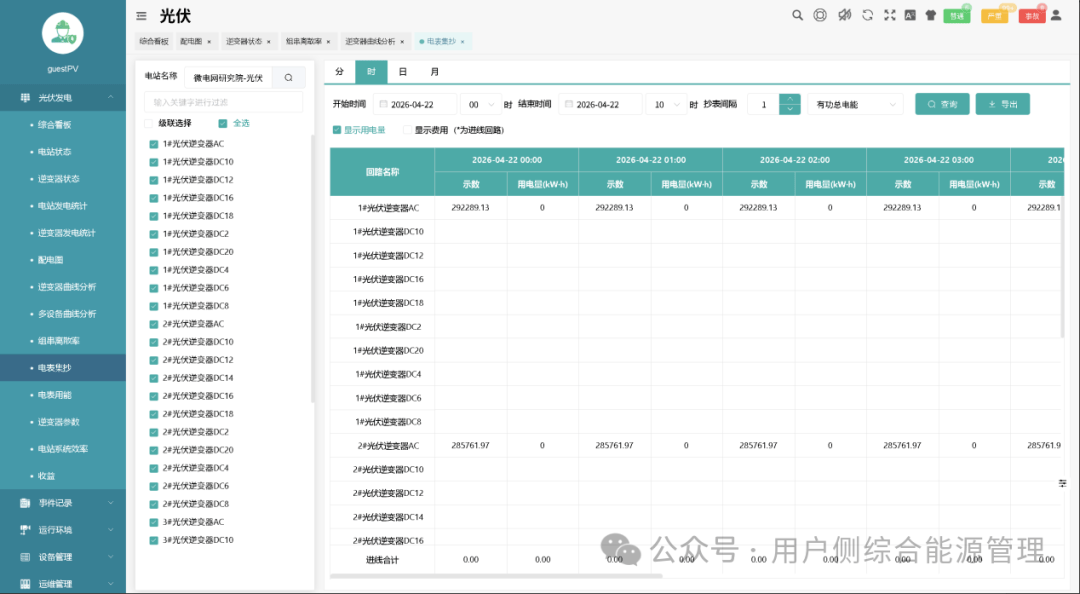

逆变器发电功率监测

环境数据：配置高精度环境监测仪，实时采集水平面辐照、组件表面温度、环境温湿度、风速风向等数据，为发电量对标、故障诊断提供基准；

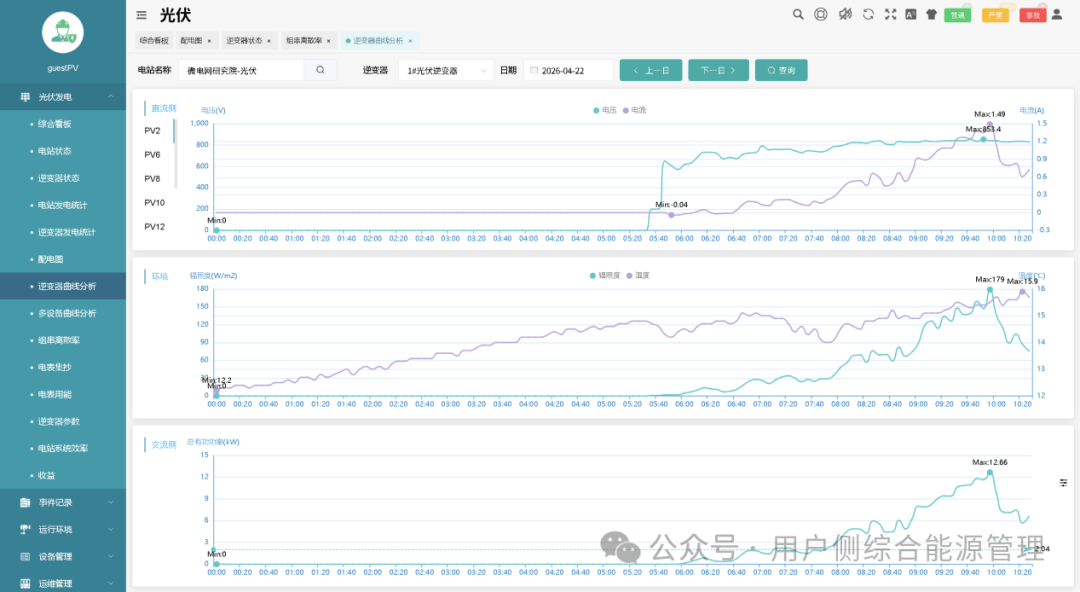

逆变器发电数据和环境数据对比曲线

状态数据：采集设备开关状态、SPD 失效状态、保护装置动作信号、消防告警信号，实现故障实时预警。

6.2 高可靠通讯系统设计

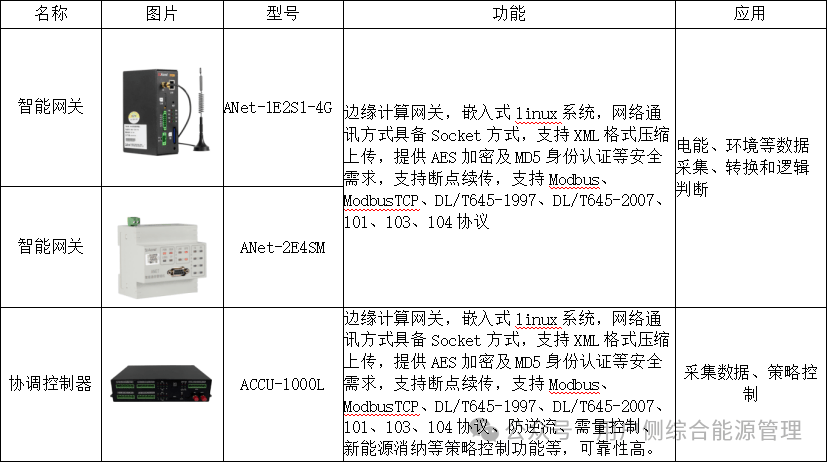

通讯链路：优先采用光纤有线通讯为主，4G/5G 无线通讯为辅的冗余设计，山地、偏远地区需优化通讯基站布局，确保信号全覆盖；通讯协议需支持Modbus、IEC60870-5-104 等国标通用协议，兼容电网调度系统与主流运维平台。

传输稳定性：关键设备的通讯链路需双冗余设计，避免单链路故障导致电站监控失联；户外通讯设备需做好防雷、防水、防尘防护，适配户外恶劣环境。

6.3 智能化运维平台设计

配套本地监控与云端运维双平台，满足现场运维与远程管控双重需求：

基础功能：实时状态监控、故障分级告警、远程参数设置、历史数据存储、发电量统计与对标、报表自动生成。

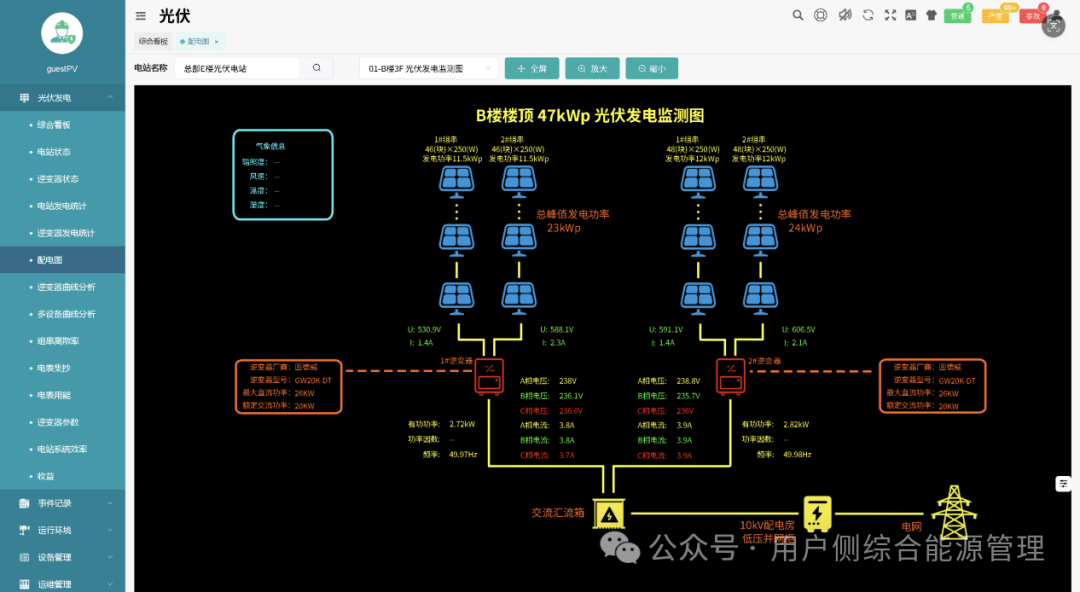

光伏电站监测

进阶功能：集成 IV 曲线扫描、组件故障智能诊断、阴影分析、失配损失测算、能效优化等 AI 功能，实现故障准确定位，减少人工巡检成本，缩短故障停机时间；

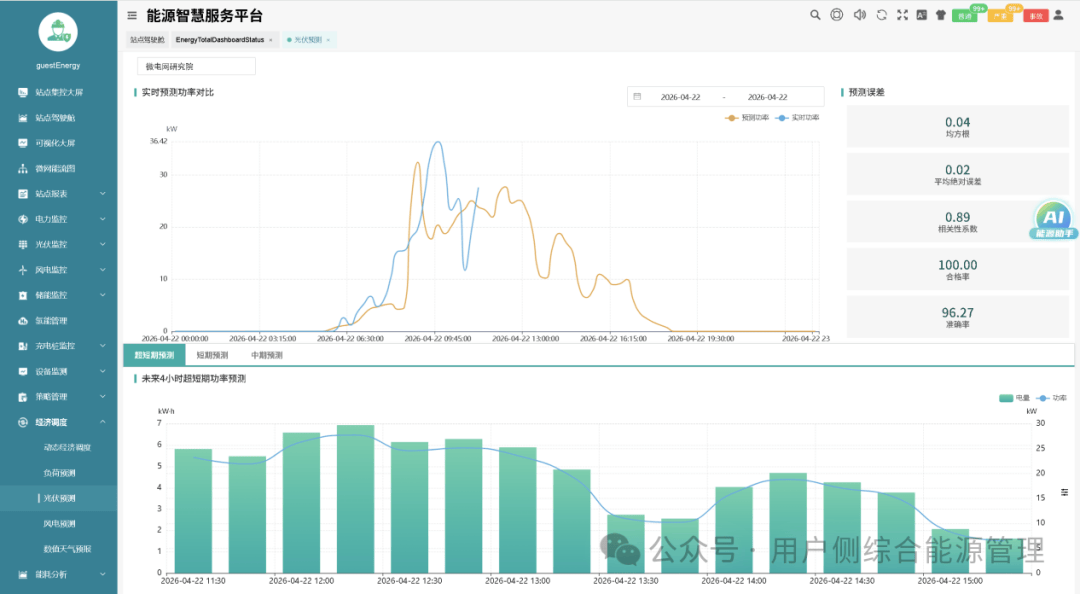

光功率预测

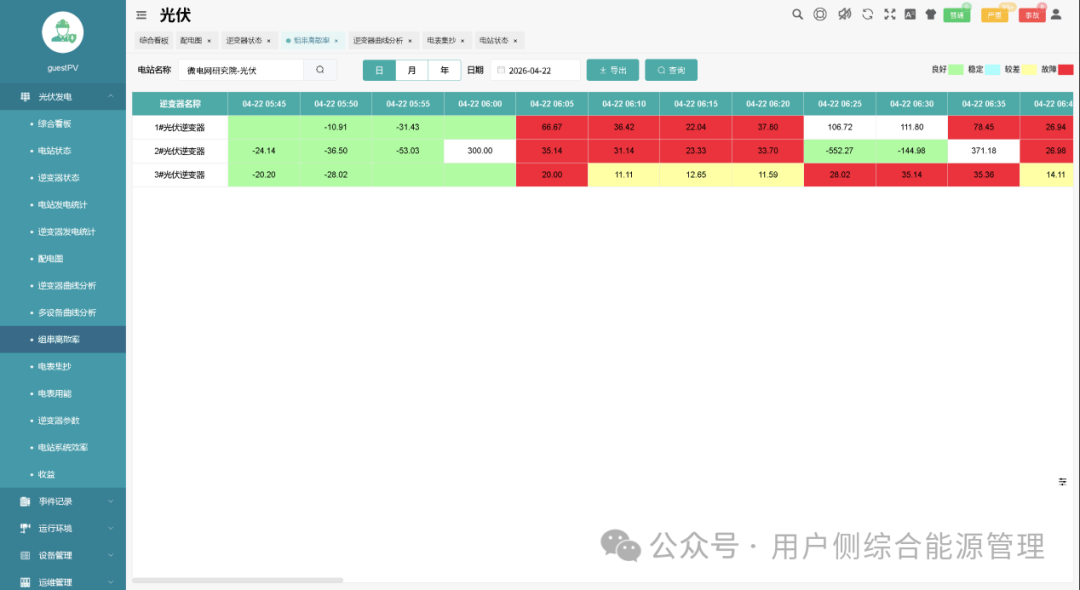

组串离散率分析

合规要求：接入电网调度的监控系统，需符合网络安全等级保护要求，做好数据加密、权限分级管理、网络边界防护，杜绝数据泄露与网络安全风险。

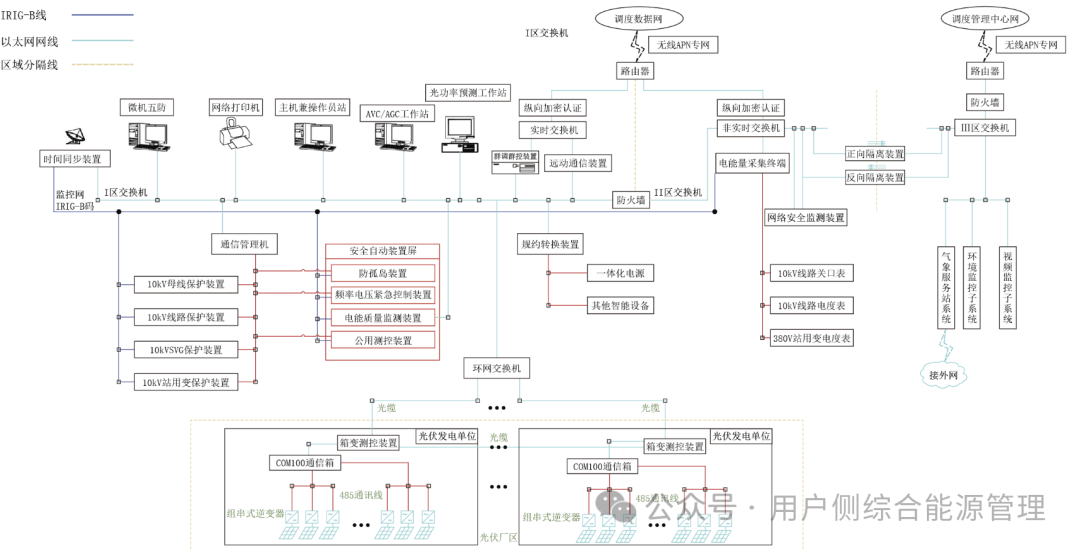

Acrel-1000DP光伏电站监控系统和调度通信系统图

07

解决方案核心优势与价值

安科瑞电气分布式光伏系统解决方案，以“设计-产品-运维”一体化为核心，整合二次保护测控设备、电能质量监测设备、有源滤波设备及智能运维平台，覆盖光伏电站电气设计全流程，为项目提供全生命周期保障。

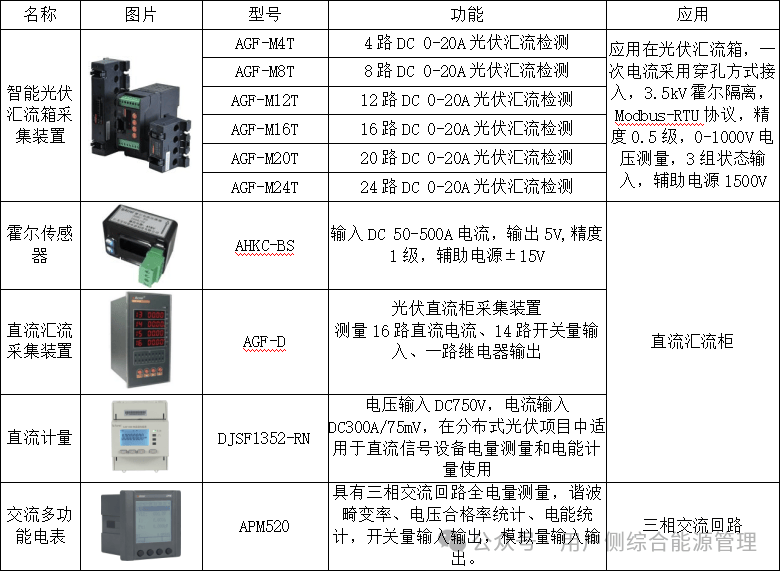

安科瑞产品全链条覆盖，从交直流测量（AGF-MxT汇流采集系列、DJSF1352-RN直流计量、APM520/ADW300多功能交流电表）、二次保护（AM5SE系列、AM6系列）、电能质量监测（APView400、APView500PV）、电能质量治理（ANAPF/ANSVG系列），到Acrel-1000DP光伏电站监控系统、AcrelCloud-1200光伏运维平台、ANet系列数据采集与通讯设备，安科瑞提供全系列自有产品，产品兼容性强，可接入不同厂家逆变器和二次设备，避免适配难题，同时保障产品质量与售后响应效率。
