在轨道交通弱电系统集成中，电气火灾监控往往被视为标准配置的“填空项”，但实际上，要在强电磁干扰、长距离布线、多层级配电的地铁环境下稳定运行，对硬件设计和嵌入式逻辑提出了极高要求。（技术指导17269603655）

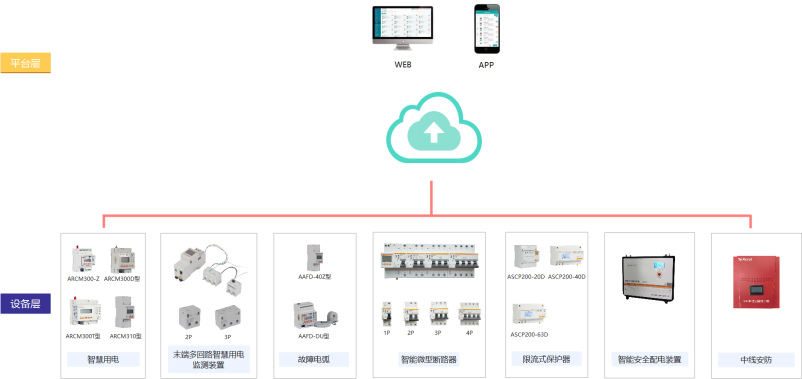

本文将从电子工程师的视角，拆解安科瑞Acrel-6000系统的架构设计，探讨其在信号处理、通讯组网及可靠性设计上的工程实现方案。

一、 信号链设计：从传感器到ADC的噪声抑制

轨道交通环境下的漏电流和温度监测，难点不在于“测得到”，而在于“测得准”。

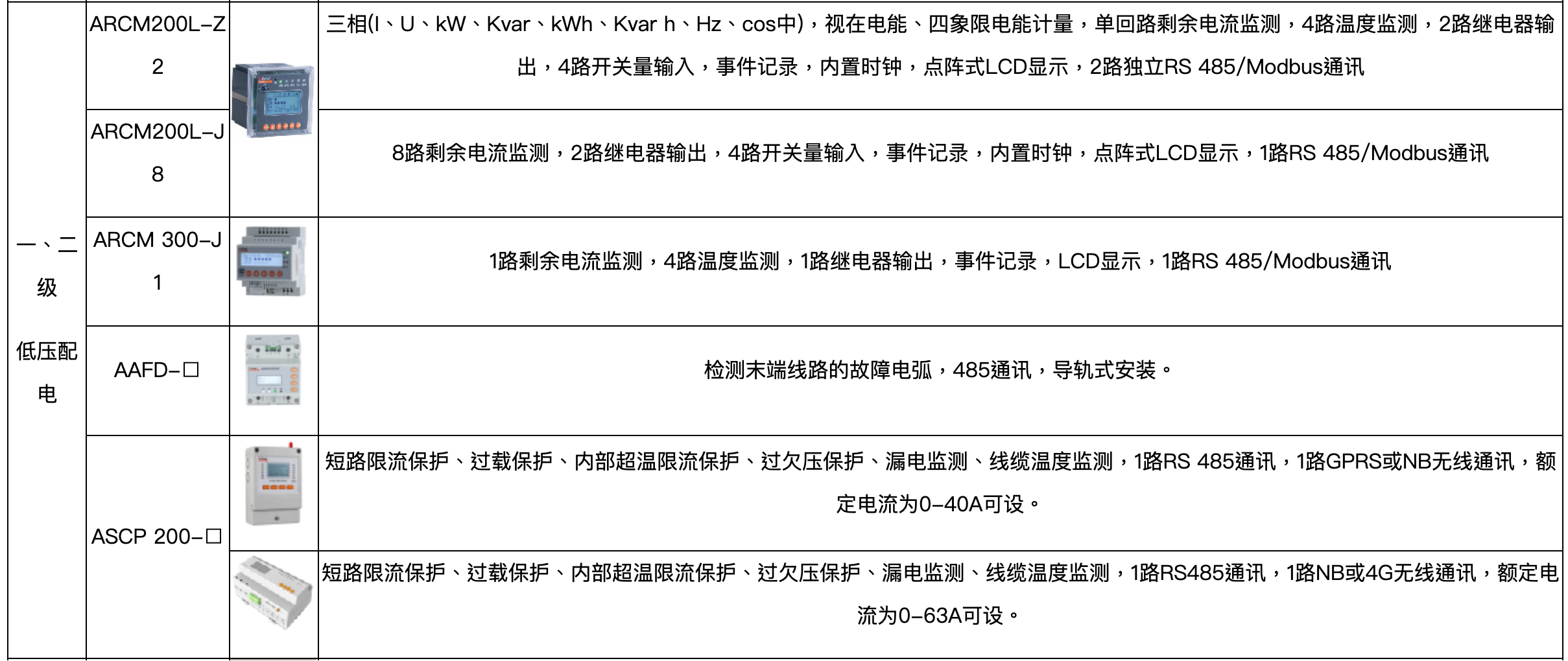

剩余电流采集（ARCM）

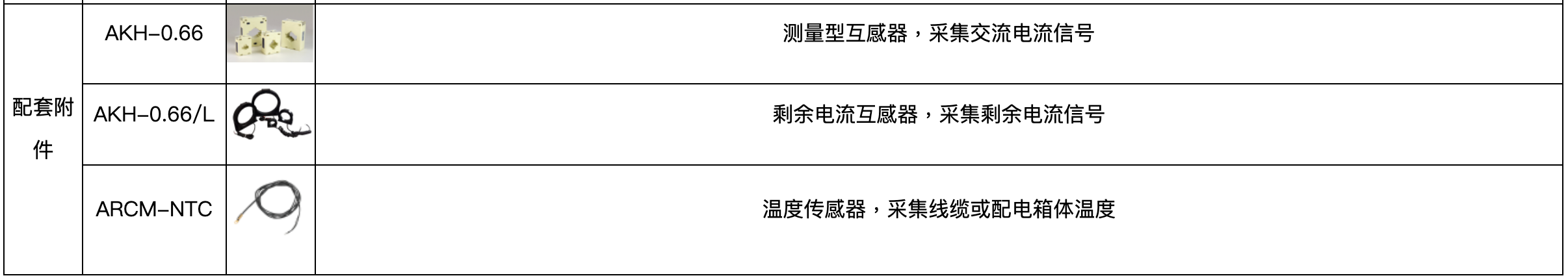

硬件选型：​ 系统通常采用 AKH-0.66/L系列剩余电流互感器。不同于普通CT，该系列主要针对毫安级（mA）小电流进行线性校准。

滤波设计：​ 考虑到地铁供电系统中的高频谐波干扰，ARCM系列探测器内部通常集成有二阶低通滤波器，滤除PWM逆变器产生的高频噪声，确保输入到MCU内置ADC的信号纯净度。

NTC热敏电阻测温

电路实现：​ 采用分压电路设计，配合精密电阻。针对长距离传输导致的线阻变化，固件算法中通常加入了导线电阻补偿机制，避免因线缆长度不一导致的温度漂移。

二、 边缘计算与预警机制：不仅仅是阈值比较

传统的消防模块多采用简单的“超限即报”，而Acrel-6000的核心在于其边缘端的数据处理能力。

趋势分析算法：

监控主机（Acrel-6000/B或/Q）并非只做数据透传。其固件内嵌了基于时间序列的趋势分析算法。例如，系统会记录某一回路在过去72小时内的漏电流斜率（Rate of Change）。如果斜率大于预设值（即使绝对值未超标），系统会触发“预警”而非“报警”，这种设计极大地降低了误报率，符合EN 62606标准中对电气火灾监控设备的要求。

故障电弧识别（AAFD）：

在AAFD系列探测器中，核心难点在于区分“好弧”（如开关动作）与“坏弧”（如绝缘击穿）。

特征提取：​ 硬件通过高速采样（MHz级）捕捉电流波形畸变，利用傅里叶变换提取高频分量特征。

逻辑判断：​ MCU通过比对特征库，识别串联电弧特有的“电流平肩部”特征，实现精准脱扣。

三、 通讯架构：EMC防护与总线隔离

城轨项目中，RS-485总线是标配，但也是最脆弱的一环。

设计要点	工程实现方案
物理层隔离​	系统采用标准的Modbus-RTU协议，但在接口处必须加入光电隔离和TVS瞬态抑制二极管，防止轨道电位引入的地电位反击烧毁端口。
总线拓扑​	推荐手拉手（Daisy Chain）布线，严禁星型连接，以减少信号反射。对于超过1000米的隧道应用，需增加中继器。
电源冗余​	Acrel-6000监控主机采用双路CAN/RS485通讯，并支持主备电源自动切换（AC/DC 220V与DC 24V），确保消防电源切断时系统仍能工作。

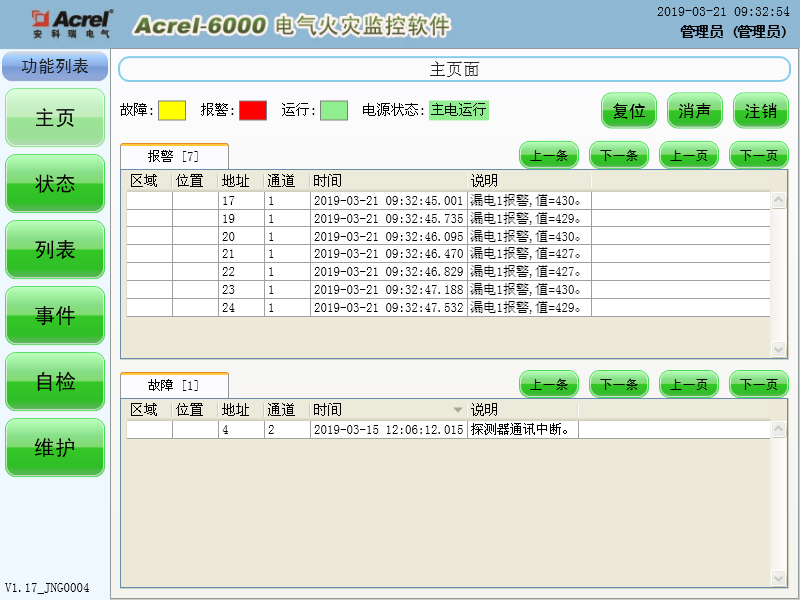

四、 工程落地：嵌入式系统与上位机联动

对于电子开发者而言，这套系统的价值还在于其开放性：

协议对接：​ 除了标准的Modbus-RTU，系统支持通过网关转换为TCP/IP协议，直接接入综合监控（ISCS）或云平台。
SDK支持：​ 安科瑞通常提供完善的寄存器地址表，方便二次开发人员进行数据抓取和UI重构。

五、 结语

做硬件的都知道，稳定性和抗干扰能力是磨出来的。安科瑞这套方案之所以能在轨道交通这种高要求场景中铺开，核心在于其从传感器磁芯材料到嵌入式软件算法的全链路闭环设计。

对于正在做城轨BAS系统或智慧配电项目的工程师，建议关注其“短路限流保护器（ASCP）”的微秒级分断波形，这其中的电力电子拓扑设计非常值得深入研究。
