基于 HX‑01 的 USB 音频编码模块设计与应用研究

摘要

针对嵌入式语音交互、智能对讲与便携式音频采集系统对高集成、免驱、宽兼容音频接口的需求，本文提出基于 HX‑01 的 USB 音频编码模块解决方案。该模块以专用 USB 编码 DSP 为核心，支持 USB Audio 2.0 协议，兼容多操作系统与多采样率，可实现模拟音频信号的数字化传输、立体声回放与驻极体麦克风直驱，具备单 / 双通道输入切换、单拾音模式、硬件 ID 自定义等扩展能力，适用于门禁对讲、监护通讯、会议免提、音频测试等场景。实验与实测表明，模块信噪比典型值达 86 dB，总谐波失真加噪声低至‑75 dB，工作电压 4–5.5 V，环境适应性强，可大幅降低音频外设开发周期与系统复杂度。

---

1 引言

随着物联网与智能终端快速普及，轻量化、高可靠、易部署的音频采集与回放接口成为智能硬件的关键组件。传统分立音频方案存在驱动复杂、兼容性差、集成度低、调试成本高等问题，难以满足工控、医疗监护、楼宇对讲、教育终端等设备的快速落地需求。

HX‑01 是一款面向语音传输的一体化 USB 音频编码模块，采用内置 DSP 实现模数 / 数模转换与 USB 协议处理，支持免驱即插即用，提供灵活的硬件配置与丰富的外设接口，可快速替代原有声卡系统，为双向语音、音频采集、波形测试等应用提供标准化解决方案。

2 模块总体设计与功能架构

2.1 核心架构

HX‑01 以专用 USB 音频 DSP 芯片为处理核心，集成 ADC、DAC、LDO 稳压、USB 收发器与存储单元，形成单芯片音频处理链路：

• 模拟输入经增益可调放大器进入 ADC；
• 数字信号经 DSP 编码后通过 USB 接口上传；
• 主机音频数据经 USB 下行，由 DAC 还原为模拟信号输出；
• 内置 LDO 提供稳定 3.3 V 输出，最大负载 250 mA，支持外围电路供电。

2.2 关键功能特性

1. 免驱即插即用遵循 USB Audio Class 标准，兼容 Windows、macOS、Android 4.4 + 等系统，无需安装驱动与软件调试，接入即用。
2. 多采样率支持覆盖 8 kHz、11.025 kHz、12 kHz、16 kHz、22.05 kHz、24 kHz、32 kHz、44.1 kHz、48 kHz，适配语音通话、音乐回放、音频测试等不同带宽需求。
3. 输入输出灵活配置

• 输出：默认双声道立体声，可直驱高阻抗耳塞，外接功放驱动扬声器；
• 输入：默认单声道 LINE‑IN，可通过硬件改板开启双通道；支持驻极体电容麦克风直驱，提供偏置电路切换。

4.硬件可配置模式

• 拆除 R3：开启 LINE‑IN / 麦克风双通道；
• 短接 J3/J4：启用麦克风偏置，支持电容咪直连；
• 短接 J5：启用单拾音模式，仅扩展输入通道，不抢占系统原声路输出；
• 支持自定义 PID/VID、麦克风增益、EQ 等参数，避免多设备地址冲突。

5.人机交互接口

预留播放 / 暂停、切歌、音量加减、麦克风 / 喇叭静音等按键，以及状态指示灯，便于集成控制与状态反馈。

3 电气性能与关键指标

3.1 供电与环境参数

• USB 输入电压：4–5.5 V（典型 5 V）；
• 工作温度：‑20 ℃～65 ℃；
• 工作湿度：≤90% RH（无凝露）；
• 3.3 V 稳压输出：最大 250 mA。

3.2 音频输出性能（SPK_OUT）

参数	条件	典型值	单位
输出功率（THD+N=1%）	RL=16 Ω	14	mW
信噪比（SNR）	空闲通道	‑86	dB
总谐波失真加噪声（THD+N）	1 kHz，3 dB，32 Ω	‑75	dB

3.3 输入通道性能（LINE‑IN/MIC）

参数	条件	典型值	单位
麦克风增益范围	—	‑7.5～+39	dB
动态范围	997 Hz，‑60 dB FS，增益 0 dB	83	dB
总谐波失真加噪声	997 Hz，‑3 dB FS，增益 0 dB	‑77	dB
输入阻抗	—	15–20	kΩ

实测表明，模块在语音频段失真低、底噪小，满足远距离对讲、高保真采集、精密波形测量等严苛要求。

4 典型应用场景与实现方案

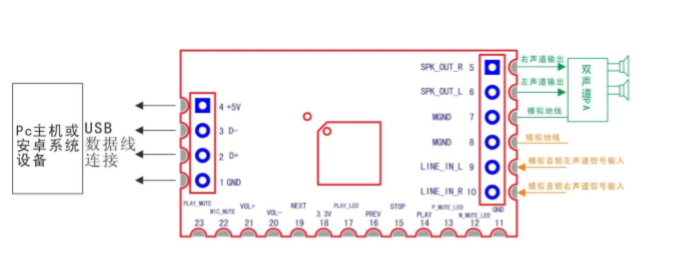

4.1 基础音频收发（默认单通道）

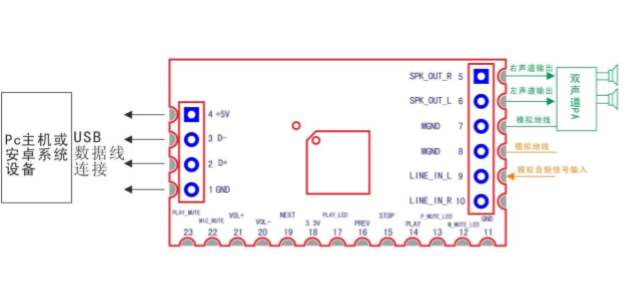

• 用途：PC / 安卓外置声卡、USB 耳麦、基础语音对讲；

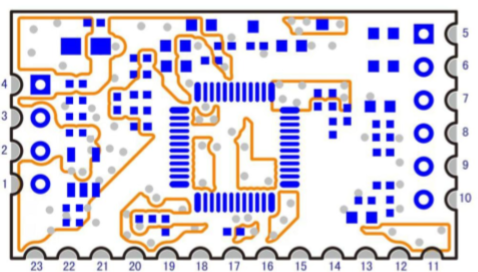

• 连接：5/6 脚为左右声道输出，9 脚为单声道输入，10 脚悬空；
• 特点：出厂默认配置，无需硬件修改，即插即用。

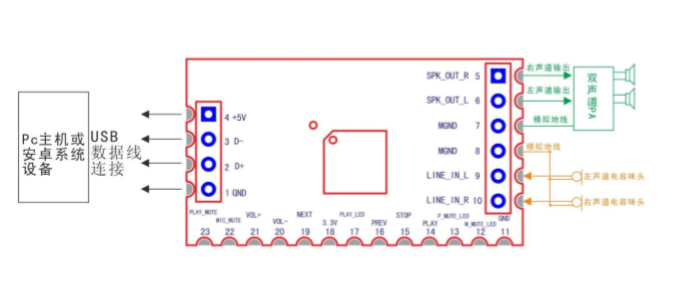

4.2 双通道立体声采集

• 用途：立体声录音、波形分析、双音源输入；
• 配置：拆除正面 R3 电阻，启用 9/10 脚双声道输入；
• 优势：支持左右声道独立采集，提升空间定位与还原度。

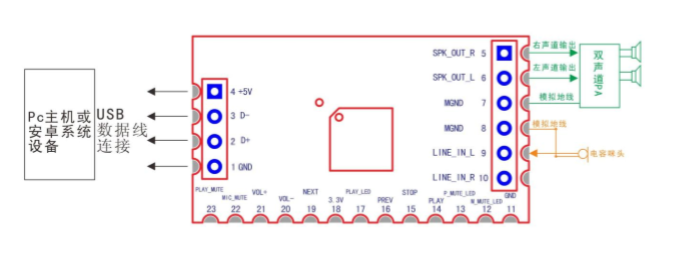

4.3 电容麦克风直驱方案

• 用途：监控拾音、对讲麦克风、便携录音；
• 配置：短接背面 J3（单咪）或 J3+J4（双咪），提供偏置电压；
• 优势：无需外部运放与偏置电路，简化结构，降低成本。

4.4 单拾音兼容模式

• 用途：安卓平板 / 智能设备扩展麦克风，保留本机喇叭输出；
• 配置：短接背面 J5 焊盘；
• 优势：只新增输入通道，不抢占系统音频输出，解决系统音频路由冲突。

4.5 行业专用场景

• 楼宇 / 别墅门禁对讲、电梯 / 车间广播对讲；
• 老人 / 儿童监护仪、医疗双向通讯；
• 多媒体教育终端、多方会议免提系统；
• 音频测试仪器、波形采集与分析设备。

5 模块优势与工程价值

1. 高集成度集成语音处理、USB 传输、功放驱动、稳压电源、按键指示灯，最小化外围器件。
2. 开发极简免驱、硬件配置直观、支持贴片与插针两种安装方式，快速嵌入整机结构。
3. 兼容性强向下兼容 USB1.1/1.0，跨平台稳定识别，支持多设备共存与 ID 自定义。
4. 可靠性高宽电压、宽温域、防静电包装，适合工业与户外复杂环境。
5. 成本可控模块化量产，减少调试与验证周期，降低研发与 BOM 成本。

6 结论与展望

HX‑01 模块以DSP+USB一体化架构，实现高性能、免驱、可配置的音频编码解决方案，在信噪比、失真度、通道灵活性、系统兼容性等方面具备显著优势，可广泛应用于智能对讲、监护通讯、嵌入式音频、教学终端、音频测量等领域。

未来可结合 AI 语音算法，扩展回声消除、降噪、声源定位、语音唤醒等功能，进一步提升在远场交互、智能降噪、低算力终端上的适配能力，推动语音交互硬件向更高集成、更低功耗、更强智能方向发展。
