基于以太网模块的欧姆龙CP系列PLC与西门子触摸屏通讯技术在油气开采井场的工程实践

一、项目概况与核心痛点

该项目为某油气开采井场智能化升级项目，涵盖5口采油井、1座输油中转泵站及配套输油管道，部署抽油机5台、智能电动执行机构、压力传感器、温度传感器18余台，核心控制设备采用欧姆龙CP1L系列PLC。该PLC集成RS-232/RS-485串口，默认采用欧姆龙专属Hostlink协议，负责采集抽油机运行参数、管道压力、介质温度等数据，执行抽油机启停、阀门开关、压力调控等指令，实现油气开采全流程的精准管控，契合智能油田“感知—分析—决策—执行”的闭环需求。项目核心需求：实现PLC与3个触摸屏、1个上位机的双向稳定通讯，3个触摸屏分别部署于采油井场、中转泵站、阀门管控区，供现场工作人员调控设备、查看运行状态；1台上位机部署于项目运维中心，实现全井场开采系统的全局监控、数据统计与远程运维，支撑无人值守井场建设。

项目实施前，核心痛点集中在通讯层面，严重制约智能化开采功能落地：

一是协议不兼容致通讯失效，欧姆龙CP1L系列PLC采用Hostlink协议，3个触摸屏采用Modbus协议、上位机采用TCP/IP协议，三者协议不互通，形成“通讯孤岛”，无法实现数据交互与指令传输，这是欧姆龙CP1L系列PLC在油气开采领域应用的常见局限；

二是多终端协同管控失灵，直接连接设备易出现指令延迟、数据错乱，只能依靠人工每2小时巡检一次，手动操作设备、记录开采数据，不仅工作量大，还易因人为误操作导致设备故障、油气泄漏等安全隐患，且故障响应滞后，如管道压力异常、抽油机故障无法及时发现，影响开采安全与效率；

三是油气开采场景特殊，井场开阔、设备分散，传统有线布线距离长、施工难度大，易受野外风雨、油气腐蚀、设备震动导致线路损坏，故障排查繁琐，不符合油气开采“安全、稳定、便捷”的核心需求。

二、设备选型与实施过程

针对油气开采的通讯痛点、多终端管控需求及井场复杂工况，经多方调研对比，最终选型捷米特JM-ETH-CP/CJ-W无线以太网模块。该模块专为欧姆龙CP1L/CJ系列PLC设计，工业级防水、防尘、防腐蚀、抗干扰材质，可适配油气开采井场高温、多粉尘、强电磁干扰的复杂环境，集成串口转以太网、以太网转换器、以太网桥接器核心功能，无需更换原有PLC及终端设备，大幅降低升级成本，是油气开采系统多终端通讯的最优解。

选型核心依据：

一是兼容性强，完美支持欧姆龙CP1L系列PLC的Hostlink协议，同时兼容触摸屏Modbus协议与上位机TCP/IP协议，可稳定适配3个触摸屏、1个上位机，支持32个终端同时连接，契合油气开采多区域协同管控需求；

二是无线优势突出，空旷传输距离达150米，可覆盖整个井场区域，无需野外布线，规避有线连接易损坏、施工难的弊端；

三是功能全面，作为以太网转换器可实现Hostlink、Modbus、TCP/IP三种协议的无缝转换，解决协议不兼容核心痛点，作为以太网桥接器搭建设备间的通讯桥梁，串口转以太网功能打破串口与以太网设备的通讯壁垒，实现多终端数据双向同步；

四是部署便捷，体积小巧可直接安装于PLC控制柜，通过WEB服务器即可完成参数配置，无需复杂编程，1.5个工作日即可完成部署，不影响油气正常开采。

实施过程分三步有序推进：

第一步，设备安装，将捷米特JM-ETH-CP/CJ-W模块固定于PLC控制柜内，通过专用线缆连接PLC的RS-485串口，做好防水、防腐蚀处理，适配井场户外恶劣工况；

第二步，参数配置，通过WEB服务器设置PLC协议类型、3个触摸屏及1个上位机的通讯地址、无线传输参数，调试协议转换功能，确保多终端数据传输互不干扰；

第三步，联机测试，同时连接所有终端，验证开采控制指令下发、压力、温度等数据采集的实时性，排查信号冲突、数据错乱等问题后完成整体部署，适配油气开采24小时连续运行需求。

三、网关功能介绍

捷米特JM-ETH-CP/CJ-W模块作为本次油气开采系统的核心通讯网关，本质是集成串口转以太网、以太网转换器、以太网桥接器功能的工业级无线设备，核心功能精准适配油气开采多终端管控需求，具体如下：

1.串口转以太网功能：将欧姆龙CP1L系列PLC的串口Hostlink协议数据（抽油机运行参数、管道压力、介质温度、设备故障信息）转换为以太网数据，实现PLC与3个触摸屏、1个上位机的双向数据传输，打破串口设备与以太网设备的通讯壁垒，让传统串口PLC无需硬件升级即可接入以太网，大幅降低油气开采系统升级成本，支撑井场数字化改造。

2.以太网转换与桥接功能：作为专业的以太网转换器，可实现Hostlink、Modbus、TCP/IP三种协议的无缝转换，将PLC采集的油气开采相关数据转换为多个触摸屏、上位机可识别的格式，彻底解决协议不兼容的核心痛点；同时作为以太网桥接器，搭建起PLC与多终端之间的稳定通讯桥梁，支持32个终端同时并行通讯，确保3个触摸屏、1个上位机协同管控无干扰，实现现场调控与远程监控的双向联动，提升开采管控效率。

3.无线通讯功能：支持稳定无线传输，适配油气开采井场开阔布局与长距离通讯需求，无需布线，避免线路受风雨、油气腐蚀、设备震动导致的故障，抗干扰、抗腐蚀能力强，确保多终端实时获取开采数据、下发控制指令，保障油气开采系统连续稳定运行，降低安全隐患。

4.辅助功能：支持终端通讯状态实时监测，可通过配置工具查看模块及多终端通讯状态，便于运维人员快速排查通讯故障，减少故障处理时间，契合智能油田异常处置提速需求；支持固件在线升级，一次购买可永久升级，适配后续油气开采终端扩展需求；可联动压力、温度等传感器，提升开采控制的智能化水平，实现精准管控、安全开采。

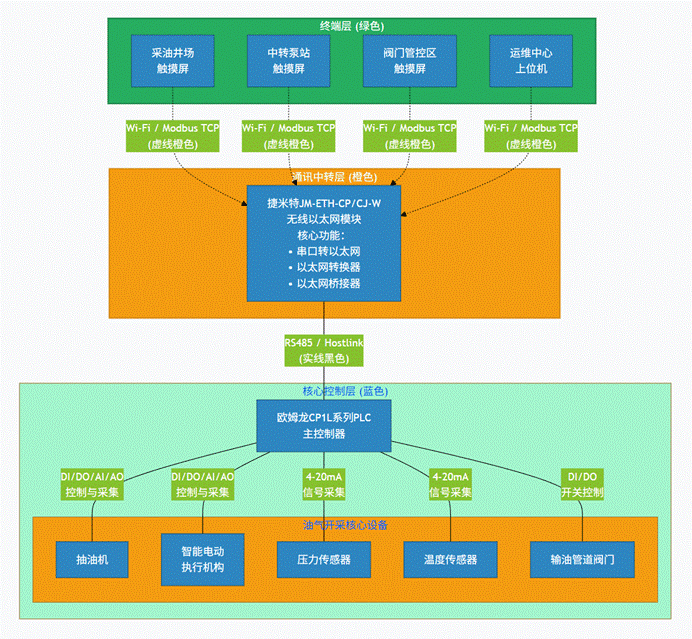

四、系统结构拓扑图

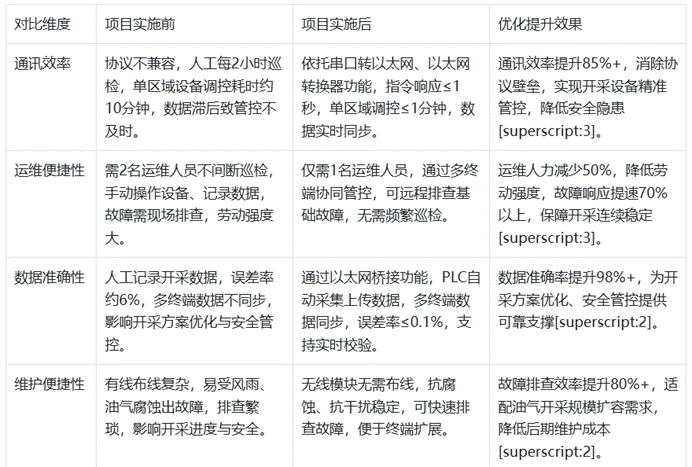

五、应用效果前后对比

六、网关未来发展趋势

结合油气开采智能化需求与智能油田“3.0时代”发展趋势，以太网网关（含串口转以太网、以太网转换器、以太网桥接器类产品）未来将向四大方向发展：

一是多协议兼容化，进一步提升多协议兼容能力，支持Hostlink、Modbus、OPCUA等更多工业协议，实现多品牌开采设备、传感器及终端“即插即用”，破解PLC通讯局限，支撑多系统无缝对接；

二是无线化与高速化，采用5G、Wi-Fi6等先进无线技术，提升传输速度与距离，降低延迟，增强抗干扰、抗腐蚀能力，彻底替代传统有线连接，适配大型油气田、井场集群的长距离、多终端管控需求；

三是智能化与集成化，集成边缘计算、故障预警功能，可对开采设备运行数据、压力温度数据进行本地分析，及时预警设备故障与安全隐患，支持多终端远程运维，整合串口转以太网、数据采集等核心功能，实现一体化设计，部署更便捷，契合智能油田“无人化、集约化”发展方向；

四是国产化替代加速，国产网关性能已接近甚至超越进口产品，未来将实现核心芯片、软件自主可控，结合油气开采场景提供定制化安全管控服务，推动智慧油气领域国产化升级，助力油气产业向更安全、更高效、更绿色的方向发展。

七、总结

本次油气开采井场智能化升级项目，通过选用捷米特JM-ETH-CP/CJ-W无线以太网模块，成功解决了欧姆龙CP1L系列PLC与3个触摸屏、1个上位机的通讯难题，充分发挥模块串口转以太网、以太网转换器、以太网桥接器的核心功能，实现了油气开采系统的多终端协同管控。项目实施后，通讯效率、数据准确性大幅提升，运维工作量与成本显著降低，杜绝了设备故障漏报、数据错记等问题，实现了油气精准、安全、高效开采，契合智能油田建设发展要求，是油气开采领域多终端通讯升级的经典案例。

随着智能油田建设的持续推进，油气开采的智能化、安全化、集约化需求将不断提升，串口转以太网、以太网转换器、以太网桥接器类产品的应用将更加广泛。捷米特JM-ETH-CP/CJ-W模块凭借多终端适配、兼容性强、部署便捷、环境适应性好的优势，将为同类PLC多终端通讯项目提供可推广的解决方案，助力更多油气井场实现智能化升级，推动智慧油气产业高质量发展。
