I-PEX 81619-100B-02-D 20Pin极细同轴线束在eDP高速传输中的应用解析

在当前高分辨率显示、轻薄终端设备以及高速接口（如eDP/MIPI）快速发展的背景下，极细同轴线束（Micro Coaxial Cable）已成为内部高速信号传输的核心组件。其中，I-PEX 81619-100B-02-D作为典型的20Pin极细同轴线束组件，因其高密度、低损耗和优良的抗干扰能力，被广泛应用于笔记本屏线、工业显示及嵌入式系统中。本文将围绕其结构、连接器、应用及国产替代方案进行系统解析。

一、I-PEX 81619-100B-02-D线束组件结构与关键参数解析

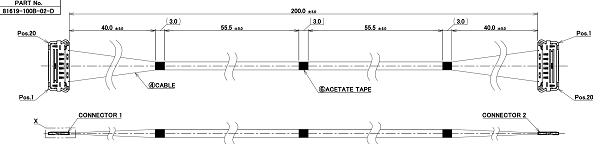

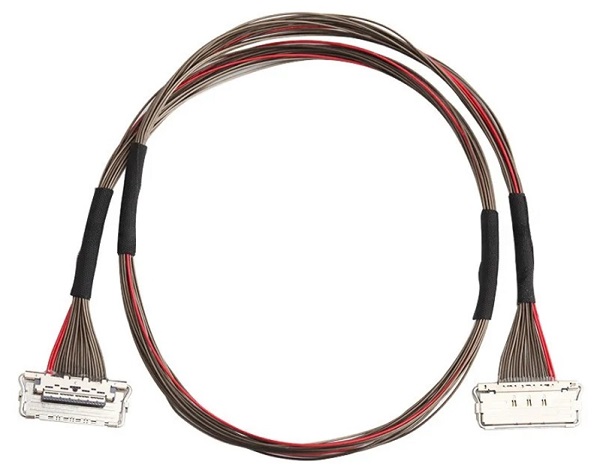

该型号属于CABLINE-VS II体系下的标准极细同轴线束组件，核心特点如下：
Pin数：20Pin，间距0.5mm，满足高密度连接需求；
线材：40AWG微同轴线束，具备优异的柔性与信号完整性；
长度：200mm，适用于中短距离高速连接；
线序：1-N反向结构，属于镜像对调设计；
阻抗控制：50Ω，适配高速差分信号传输。
在eDP应用中，这类极细同轴线束能够有效降低串扰与插入损耗，确保高速数据链路稳定运行，是当前高端显示系统的主流方案之一。

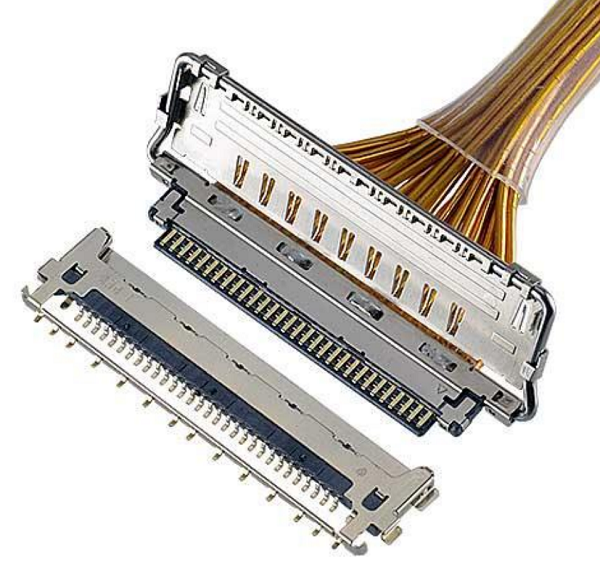

二、核心连接器解析：20847-020T-01
该线束组件两端匹配使用的连接器型号为：20847-020T-01，属于CABLINE-VS II系列的标准插头接口。其技术特点包括：
0.5mm超细间距设计，支持高Pin数集成；
低插拔力结构，适用于轻薄设备内部空间；
高频性能优化，支持多Gbps级别信号传输；
良好屏蔽结构，提升EMI抑制能力。
从工程角度来看，该连接器与极细同轴线束形成完整的高速链路系统，其性能不仅取决于连接器本身，还与线束的阻抗一致性、焊接工艺及屏蔽结构密切相关。

三、典型应用场景：eDP高速显示链路
在eDP显示接口中，信号速率通常可达5.4Gbps甚至更高，对传输链路提出了严格要求。20Pin极细同轴线束在该场景中的优势主要体现在：
低损耗传输：40AWG micro coaxial cable有效降低信号衰减；
抗干扰能力强：独立屏蔽结构减少串扰；
布线灵活：适应复杂空间结构；
可靠性高：适用于长期稳定运行设备；
因此，该型号线束被广泛应用于笔记本电脑屏线、工业显示屏、医疗设备显示模组等领域。

四、选型和兼容与替代方案参考及建议
在实际项目中，针对 I-PEX 81619-100B-02-D线束组件进行替代或选型时，建议重点关注以下几点：
接口兼容性：确保匹配20847-020T-01接口体系（CABLINE-VS II系列）;
Pin定义一致性：特别是1-N反向线序，必须完全对应；
阻抗控制能力：维持50Ω±容差范围，保障信号完整性；
线材规格：优先选择40AWG极细同轴线，避免信号劣化；
加工工艺：关注焊接精度与屏蔽结构设计。

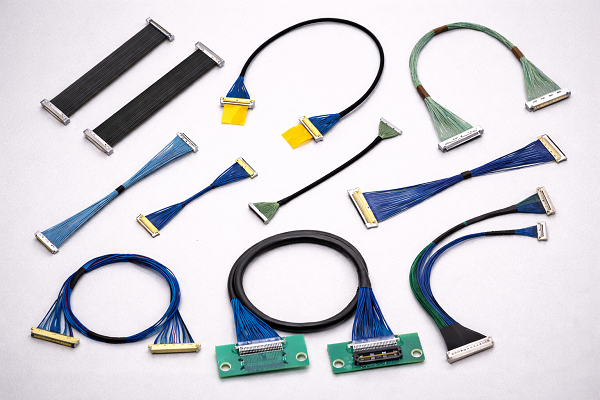

在国产替代层面，目前成熟方案已能够在结构、性能及可靠性上实现对标。我们也可提供该型号对应的国产替代极细同轴线束组件，支持定制长度、线序及接口形式，满足不同项目需求。

I-PEX 81619-100B-02-D作为典型的20Pin极细同轴线束组件，在eDP高速传输场景中具有重要地位。其核心价值在于通过微同轴结构实现高带宽、低损耗和强抗干扰能力。随着国产供应链能力的提升，针对该类高端线束组件的替代方案已逐步成熟，为电子制造企业提供了更多灵活选择与成本优化空间。
