载带芯片的制造工艺及装连技术

文章来源：学习那些事

原文作者：小陈婆婆

从传统到阵列，从ILB到OLB，载带焊如何在高密度互连的浪潮中突破性能与成本的“双刃”挑战，引领芯片封装技术的未来？本文为您深度解析。

载带芯片制造工艺及装连技术作为半导体封装领域的关键分支，其核心在于通过载带焊实现芯片与基板的高密度电气互连。

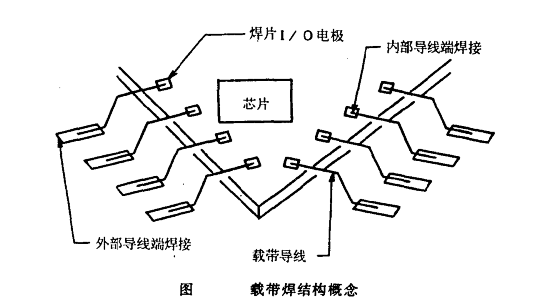

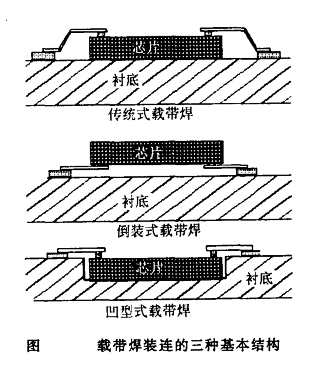

传统式载带焊通过芯片背面固定于基板，利用载带导线实现芯片I/O焊区与基板的电气连接，其优势在于工艺成熟、热传导性能优异，适用于大尺寸芯片及高功率应用场景。

倒装式载带焊则采用芯片表面朝向基板的安装方式，通过芯片表面与基板焊区的等间距匹配，显著减少引线长度及电感，提升信号传输速率，尤其适用于高频、高速数字电路。凹型式载带焊在结构上与倒装式类似，通过缩短导线长度实现更紧凑的组装密度，但受限于材料应力匹配及工艺精度，实际应用仍面临良率提升的挑战。阵列载带焊则通过载带导线的阵列化键合，进一步提升了组装密度与电性能一致性，成为高密度互连（HDI）领域的重要发展方向。

在工艺流程层面，载带芯片制造涵盖电极凸点焊片制备、载带设计、内部导线键合（ILB）、密封、测试老化、外部导线键合（OLB）及最终测试安装等关键环节。电极凸点焊片不仅作为ILB的金属化引出电极，还承担防止短路、保护铝电极免受腐蚀的重任。载带设计需兼顾标准化与定制化需求，JEDEC和EIAJ标准推动了外部导线键合点及载带结构的统一，而专用CAD工具的应用则加速了载带设计的自动化进程。ILB工艺的选择需综合考量元件尺寸、载带材料及焊片特性，金属化键合技术如热压焊、超声焊等在此环节发挥核心作用。密封环节则对材料性能提出严苛要求，环氧树脂、硅树脂等需满足低α粒子辐射、高温稳定性、低吸水性、低离子迁移等特性，以保障芯片长期可靠性。

载带焊的显著优势体现在电学性能优化、高密度组装、组装前可测试性及可修理性等方面。相较于传统导线组装，其更低的引线电感、更高的信号完整性使其在高速数字电路、射频模块等领域占据优势。同时，组装前的可测试性及老化筛选能力，有效提升了成品良率及可靠性。

然而，载带焊的广泛应用仍受限于高昂的设备投资、材料成本及工艺复杂性，尤其在高性能MCM领域，先进设备与材料基础架构的完善、资金投入的持续性仍是关键制约因素。

用于载带的芯片电极焊片处理

载带芯片电极焊片处理作为载带焊工艺的核心环节，其技术演进始终围绕提升电气连接可靠性、优化工艺兼容性及降低长期失效风险展开。典型凸点焊片结构以多层金属膜体系为基础，通常在铝层表面依次沉积0.2μm厚Ti-W扩散势垒层与0.1μm厚Au可焊层，形成“铝-扩散层-可焊层”的三明治结构。Ti-W合金凭借优异的抗铝扩散能力与良好的附着强度，有效抑制了铝原子向焊点的迁移，而顶层Au则通过提供低接触电阻界面，确保了内部导线键合（ILB）的工艺稳定性。焊片图形设计需精确匹配芯片I/O焊区布局，其形成工艺多采用真空蒸发或溅射沉积结合掩模光刻/腐蚀技术，近年来电子束蒸发与磁控溅射技术的进步，进一步提升了金属膜层的厚度均匀性与界面结合强度。

焊片材料选择方面，Cu与Au仍占据主导地位。Cu焊片通过物理气相沉积（PVD）或化学镀工艺实现，其成本优势与良好的导电性使其在成本敏感型应用中广受欢迎；而Au焊片则凭借优异的抗氧化性与可焊性，在高性能芯片中持续发挥关键作用。为提升ILB键合质量，部分方案在Au焊片表面电镀Sn层，通过形成Au-Sn金属间化合物增强键合强度，该工艺需严格控制电镀参数以避免Sn层过厚导致的界面脆化问题。值得注意的是，传统Pb-Sn焊料因熔点过低（约183℃），在外部导线键合（OLB）高温工艺中易发生二次熔化，导致ILB键合点失效，故已被无铅方案逐步替代，如SAC（锡银铜）合金焊料的应用正逐步扩展至载带焊领域。

工艺兼容性方面，焊片制造需与芯片钝化层开口工艺精准匹配，确保焊片完全覆盖铝焊区并延伸至钝化层表面，形成对铝层的全封闭保护，防止水分与污染物侵蚀。光刻胶掩模与湿法腐蚀工艺的优化，有效提升了焊片图形的边缘清晰度与尺寸精度，而干法刻蚀技术的引入则进一步减少了侧壁腐蚀缺陷。此外，金丝球焊键合技术因其工艺成熟度高、成本低廉，在焊片连接中仍占据重要地位，其通过超声热压作用在焊片与载带导线间形成可靠的冶金结合，适用于中小规模芯片的ILB工艺。

载带导线的制造

载带导线制造作为载带芯片封装的核心环节，其技术演进始终围绕材料性能优化、工艺精度提升及成本效益平衡展开。载带材料的选择需综合考量电学、机械、化学及环境适应性等多维度性能，以满足制造、装配及长期应用需求。其中，铜因其优异的导电性、延展性及成本优势，成为导体层的主选材料，具体分为压轧退火铜（R&A）与电淀积铜（ED）两类，二者微观结构差异直接影响键合性能——R&A铜因晶粒粗大、延展性佳，更适用于需高可靠键合的场景；ED铜则因晶粒细密、尺寸精度高，常用于精密间距设计。电介质层作为载带的支撑与绝缘结构，聚酰亚胺凭借其高温稳定性、低离子污染及优异防潮性能占据主导地位，典型如日本Ube公司的Upilex与杜邦公司的Kapton，二者虽性能各有侧重（Upilex硬度高但蚀刻难度大，Kapton柔韧性佳但需匹配特定工艺），但均通过持续工艺优化满足三层载带等复杂结构需求。粘合剂作为三层载带中导体与电介质的关键连接层，聚丙烯或环氧基材料因组分可控、兼容性佳被广泛采用，其电阻稳定性在宽湿度范围内表现优异，有效保障了载带的长期可靠性。

电镀工艺方面，铜导线表面常镀覆锡、金或锡-金合金以增强保护性与键合性能，镍层作为阻挡层可抑制铜与镀层的互扩散。值得注意的是，金镀层虽可焊性优异，但需通过总线结构实现均匀镀覆；锡镀层则因低熔点特性需避免二次熔化风险，故常采用无铅合金方案如SAC（锡银铜）以符合环保趋势。载带类型按层数可分为单层、双层及三层结构，单层载带以R&A铜经化学蚀刻成型，成本低廉但尺寸受限且缺乏可测试性，多用于塑料组件；双层载带通过ED铜与聚酰亚胺电介质结合，辅以铬镀层提升粘附力，其可测试性与间距精度优势使其在MCM应用中占据重要地位；三层载带则引入粘合剂层实现更优的粘合力与平整度，材料选择灵活性更高，支撑介质厚度可达125μm，适配更复杂的窗口、链齿孔等特征加工，成为高密度互连（HDI）场景的优选方案。

内部导线（ILB）键合

内部导线键合（ILB）作为载带芯片封装的核心工艺，其技术演进始终围绕提升键合可靠性、优化工艺效率及适应高密度互连需求展开。ILB工艺通过列式键合与单点键合两大技术路径实现，二者在适用场景与性能优势上形成互补。列式键合通过恒定热头或脉冲热头实现多导线同步键合，其核心在于热头平整度与温度均匀性的精准控制——恒定热头凭借金刚石抛光面与内置加热套的组合，在450～550℃、75～150g/条导线压力、100～300ms键合时间的参数窗口内，可实现金-金键合的宽工艺窗口适配；而脉冲热头则通过温度曲线编程，适配低温共熔回流焊需求，尤其适用于锡载带与金焊片的组合，其优势在于局部熔融形成共熔合金，减少热应力损伤。单点键合则以热超声键合为主导，通过150～250℃基座加热与超声能量耦合，在降低键合温度与压力的同时，实现导线级精度控制，尤其适用于GaAs等易碎芯片及精密间距场景，其自动化程度高、参数可调性强的特点，使其在导线数多、间距精密的应用中占据优势。

在具体键合方法层面，热压键合凭借金属原子扩散形成冶金结合的特性，成为金载带与焊片的通用方案；低温共熔回流焊通过相图匹配选择载带与焊片金属，如金焊片与锡载带的组合，利用液相焊料凝固形成键合，需热头材料具备抗粘附特性；热超声键合则通过超声能量降低键合能垒，实现低温低压键合；激光焊接作为新兴技术，通过YAG激光或双倍频激光的波长匹配，实现锡、金等材料的局部加热，其优势在于非接触式加热与微区控制能力，尤其适用于高密度引线键合及三维集成场景。

外部导线（OLB）键合

外部导线键合（OLB）作为载带芯片封装的关键环节，其技术演进聚焦于提升连接可靠性、优化工艺效率及适应高密度互连需求，同时兼顾环保与智能化趋势。OLB工艺涵盖切割引线成型、焊剂处理、芯片粘接、精密对位安装、实际焊接及焊后清洗等辅助流程，各环节需协同匹配以实现高质量互连。

切割与引线成型是OLB的起始步骤，需在安装芯片前将载带上的Cu箔引线从基材分离并成型，其核心在于释放热应力并适配后续焊接需求。随着引线尺寸缩小至微米级、间距压缩至100μm以下，该工序对精密加工设备与工艺控制的要求显著提升，例如采用激光切割结合微成型技术实现亚微米级精度，同时通过应力释放槽设计降低热应力对引线可靠性的影响。

焊剂处理与芯片粘接环节需根据基板材料（如FR-4、陶瓷）及焊接机理选择适配方案。焊剂通过化学作用清除引线与焊区表面的氧化物，提升焊接润湿性；芯片粘接则需在基板焊区表面均匀涂覆导电胶或焊膏，确保芯片与基板间的机械与电气连接。对位安装是OLB的核心挑战，需借助高精度机械臂、机器视觉系统及激光对位技术实现亚微米级对准精度，尤其当OLB间距小于100μm时，精密对位直接决定焊接质量，避免短路或开路缺陷。

焊接工艺分为批量群焊、单个元件群焊及逐点焊接三类。批量群焊如红外再流焊、气相再流焊，适用于焊区间距较大的场景，通过整体加热实现高效焊接，但需控制温度均匀性以避免热应力损伤。单个元件群焊包含热杆热压法、热杆再流焊法及聚焦红外法，其中热压法通过热与压力在金-金、铜-铜界面形成冶金结合，但对引线与基板平整度及热头温度控制要求严苛；热杆再流焊则引入焊料与焊剂，提升焊接性能；聚焦红外法通过局部加热实现精准焊接，需优化能量分布以避免周边元件热损伤。逐点焊接以热声法、热压法及激光法为代表，热声法结合热能与超声能，在250℃左右实现低温低压键合，对平整度要求宽松且支持返工，尤其适用于GaAs等易碎芯片；激光法通过YAG或双倍频激光实现局部加热，适配高密度引线键合及三维集成场景。‍
