OBC架构演进与拓扑设计全局解析：单向两级→高效两级→双向与集成→单级拓扑->去 OBC化

以下完整内容发表在「SysPro电力电子技术」知识星球

- 关于电动汽车车载充电器(OBC)全解析系列文章

- 「SysPro电力电子技术」知识星球节选，非授权不得转载

- 文字原创，素材来源：NXP, Infineon,Valeo, Onsemi, APTIV

- 本篇为节选，完整内容会在知识星球发布，欢迎学习、交流

---

导语：这个系列是关于电动汽车车载充电器（OBC）全解析系列，整个系列共7部，无论是新入行的小伙伴还是多年专业人员，无论是做设计开发还是项目/业务管理，看这一篇基本可以了解全貌。

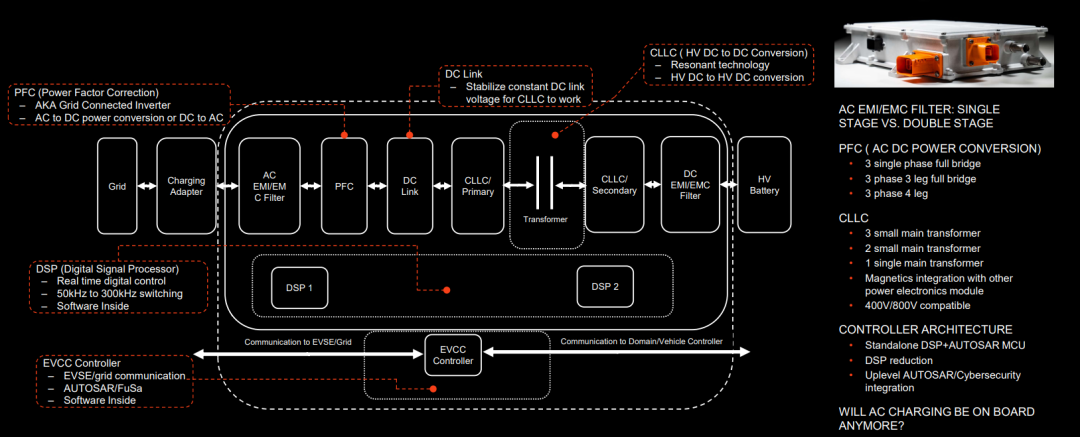

随着全球汽车产业加速向电动化转型，车载充电器（OBC）作为电动汽车与电网之间的核心接口，其技术成熟度直接决定了用户补能便利性与整车能源管理效率。

在直流快充站布局尚未完全覆盖的当下，OBC 承担的交流慢充功能仍是电动车补能的关键支撑，而从早期单向充电架构到双向 V2G（车网互动）、从独立模块到与 DC/DC、逆变器深度集成的技术演进，更凸显其在智能电网生态中的核心价值。OBC 的关键技术特征集中体现在三大维度：

架构层面，经历“传统两级（AC/DC+DC/DC）→单级拓扑→去 OBC 化”的迭代，同时向OBC+DC/DC=CCU（组合充电单元）、OBC + 逆变器 = 一体化动力单元”的集成化方向发展

器件层面，碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体逐步替代传统硅器件，将效率提升至 98% 以上、功率密度突破 3kW/L

功能层面，从单一充电拓展至V2G（向电网放电）、V2L（向负载供电），并融入整车域控制架构实现智能协同。

图片来源：APTIV

这些技术迭代的背后，是对效率 - 功率密度 - 成本 - 安全四大核心矛盾的平衡：既要满足车规级 10 年、甚至15年以上寿命、-40~125℃工作温度等可靠性要求，又要适配 110 ~ 400VAC 宽电网输入、250 ~ 920VDC 电池输出范围，同时控制谐波（THD<5%）、优化 EMC（电磁兼容）以符合 IEC 61000 等法规。我们规划了用几篇文章，系统解答 OBC 领域大家比较关心的几个关键技术问题：

传统两级架构的优势与局限是什么？

图腾柱 PFC、LLC 谐振等拓扑如何提升效率？

SiC/GaN 器件的应用场景与成本平衡点在哪？

双向 V2G 功能的控制策略与安全防护如何实现？

“去 OBC 化” 与系统集成的技术路径及挑战有哪些？

无线充电 OBC 的商业化瓶颈如何突破？

希望通过全维度解析，为读者呈现 OBC 技术的完整发展脉络与未来方向。希望能有所帮助！

---

目录第一曲：OBC从应用场景到功能特征01 电动汽车充电场景概述

• 1.1 兼容：交流充电(AC) vs.直流充电(DC)

• 1.2 兼容：400V vs. 800V
• 1.3 单向充电 vs. 双向充电

02 OBC的基础功能与分类（★）

• 2.1 OBC的基础功能

• 2.2 OBC的分类

第二曲：OBC的关键挑战03 OBC拓扑多样性（★）

• 3.1 电力转换系统整体架构
• 3.2 不同拓扑结构的比较
  • 3.2.1 PFC拓扑的多样性（Totem, Boost）

• 3.2.2 DCDC拓扑的多样性(两种组合拓扑）
• 3.2.3 不同拓扑结构的比较

• 3.3 OBC 设计的关键需求
• 3.4 OBC 的市场趋势和关键指标要求

第三曲：OBC架构的演进与拓扑设计详解（本文）

4.1 传统两级架构：AC/DC+ DC/DC

4.1.1 基本结构与功能解耦

4.1.2 典型拓扑选择原则（Boost PFC、PSFB、LLC）

4.1.3 性能特点与应用案例

4.1.4 架构局限性分析

4.2 高效率拓扑的引入：图腾柱 PFC 与谐振变换

4.2.1 无桥 PFC（图腾柱拓扑）的原理与优势

4.2.2 Totem-Pole 的两相 / 多相交错的设计与应用

4.3 双向充电和集成化：新型架构趋势（★）

4.3.1 双向 OBC 的架构设计与控制策略

4.3.2 OBC 与 DC/DC 融合的实现方案（CCU）

4.3.3 OBC 与驱动逆变器的集成探索

4.3.4 模块化与可扩展架构的设计思路

4.4 单级拓扑方案（★）

4.4.1 单级拓扑的工作原理与核心优势解释

4.4.2 单级拓扑的核心创新点

4.4.3 控制策略与关键元件选择

4.4.4 应用案例与性能指标

4.5 “去 OBC 化” 架构趋势（★）

4.5.1 政策与标准驱动因素

4.5.2 两大技术实现路径

4.6 系统集成：多合一动力系统案例（★）

4.6.1 架构设计：磁集成与硬件复用

4.6.2 四种工作模式实现逻辑

4.6.3 性能指标

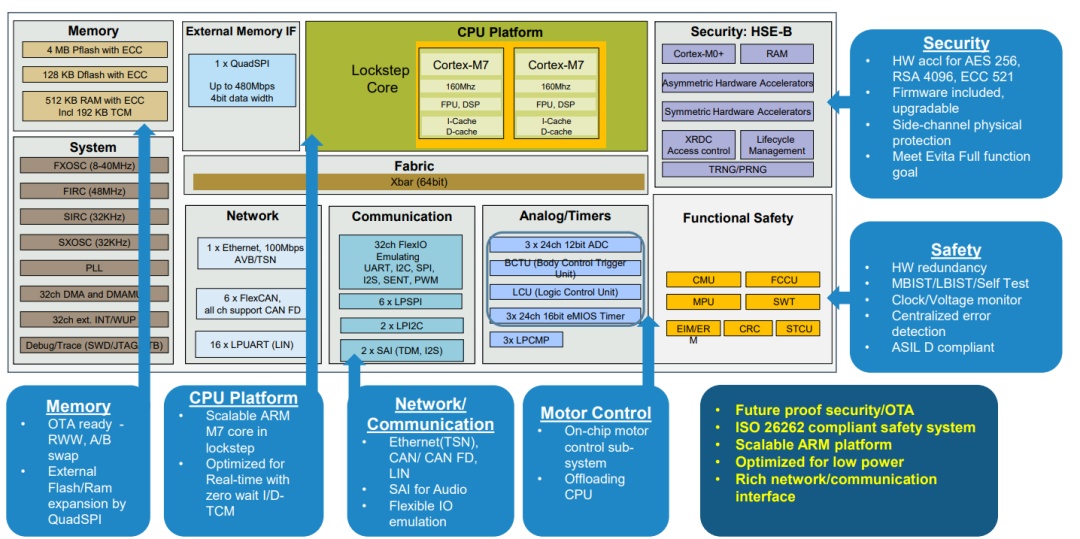

第四曲：OBC最新技术，从功率半导体到域控融合第五曲：OBC，从技术发展到市场趋势

|SysPro备注：本篇节选，完整版及参考资料在知识星球发布（★）

---

第一曲：OBC从应用场景到功能特征

01

电动汽车充电场景概述

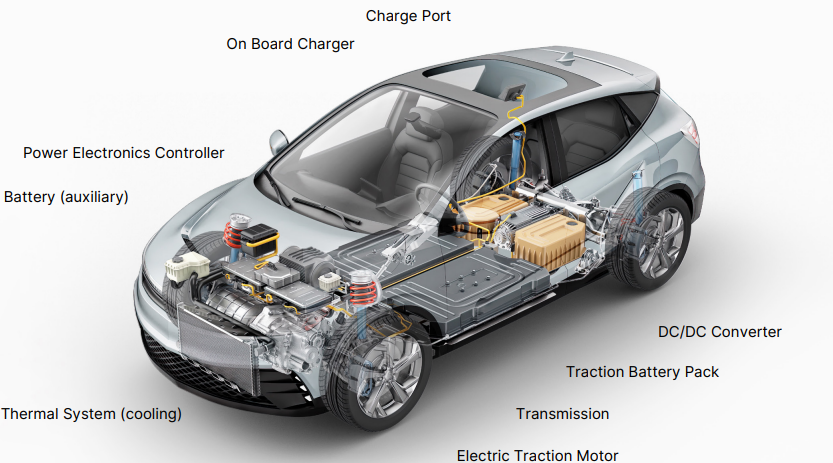

在开始了OBC产品技术之前，我们先从电动汽车充电的应用场景出发，探索下：市场究竟需要什么样子的OBC？

随着电动汽车(EV)的普及，充电技术也在不断发展与革新，逐渐成为决定用户体验的重要因素。在当前的电动汽车市场中，充电方式主要分为交流充电(AC)和直流充电(DC)，而电池电压则有两种主流选择：400V和800V。这一篇，我们先探讨这些不同技术路线的现状与发展趋势。

图片来源：Valeo

---

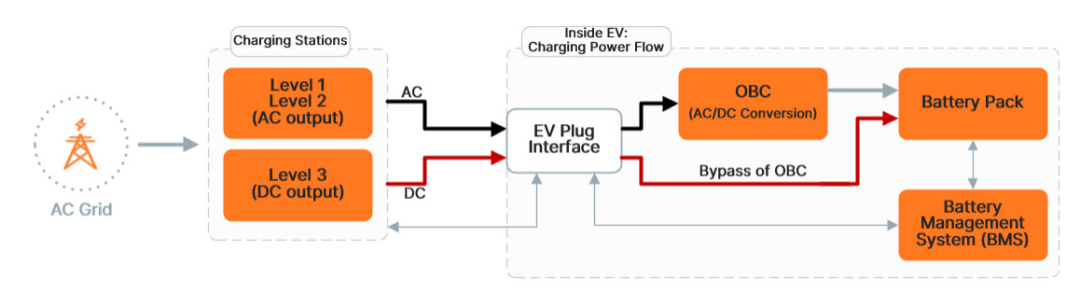

1.1 兼容：交流充电(AC) vs.直流充电(DC)

交流充电

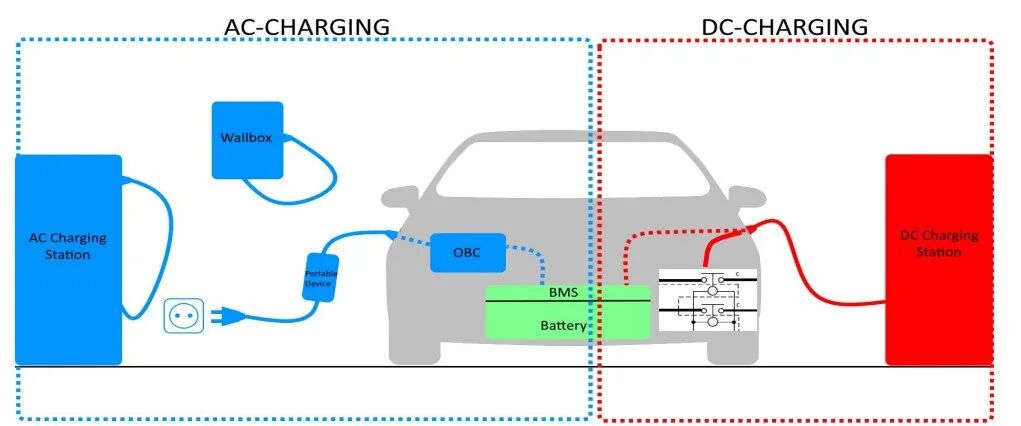

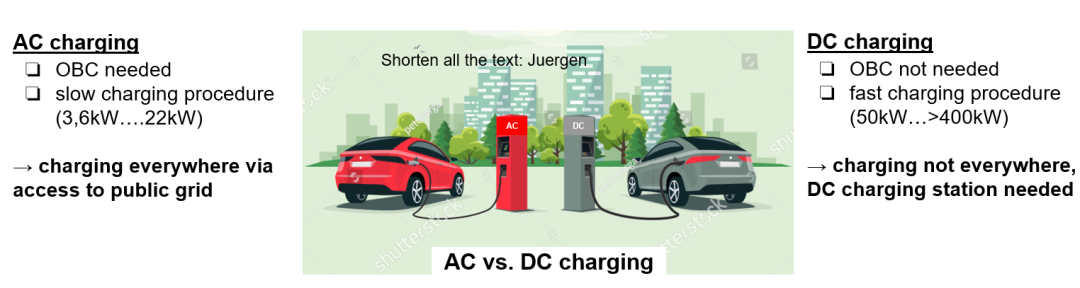

交流充电需要车载充电器(OBC)，并且充电过程相对较慢，功率范围通常在3.6kW到22kW之间。但其优势在于可以通过接入公共电网在任何地方进行充电。这种充电方式适用于家庭充电或办公地点的慢速充电。此外，AC充电站的建设和维护成本相对较低，使其成为一种经济高效的充电方式。比较常见的应用场景：

家用充电：这是最常见的AC充电应用场景。车主可以在家中通过墙盒（Wallbox）进行充电，通常一晚上即可完成充电，满足日常出行需求。

公共场所充电：在超市、停车场等公共场所也常见AC充电站。这些充电站分布广泛，使用方便，车主可以随时找到充电地点。

直流充电

直流充电则不需要OBC，充电速度非常快，功率范围从50kW到超过400kW，适用于需要快速补充电量的场景，尤其适合长途驾驶。然而，直流充电站并不普及，充电地点受到限制，充电设备内置于充电站内。因此，需要建设更多的直流充电站，以满足高端车型和广大车主的充电需求。

图片来源：网络

---

交流充电(AC) vs.直流充电(DC)

我们简单比较下以上两种充电方式。AC充电和DC充电在充电速度、基础设施和成本方面存在显著差异。

在充电速度方面，AC充电较慢，适用于夜间家用充电或长时间停留的公共场所。而DC充电速度较快，适用于需要快速补充电量的情况，如高速公路和繁忙的公共场所。

就基础设施而言，AC充电基础设施广泛，适用于日常充电需求。而DC充电则需要专门的充电站，适用于快速充电需求。

从成本角度来看，AC充电的建设成本较低，适合大规模普及。相比之下，DC充电的建设成本高，但其充电速度快，适合关键时刻使用。

综上所述，AC和DC充电各有优劣，市场会根据具体需求选择合适的充电方式。因此，相应的车载充电器需要综合考虑AC和DC的充电场景。这是第一点关键需求。

图片来源：Onsemi

---

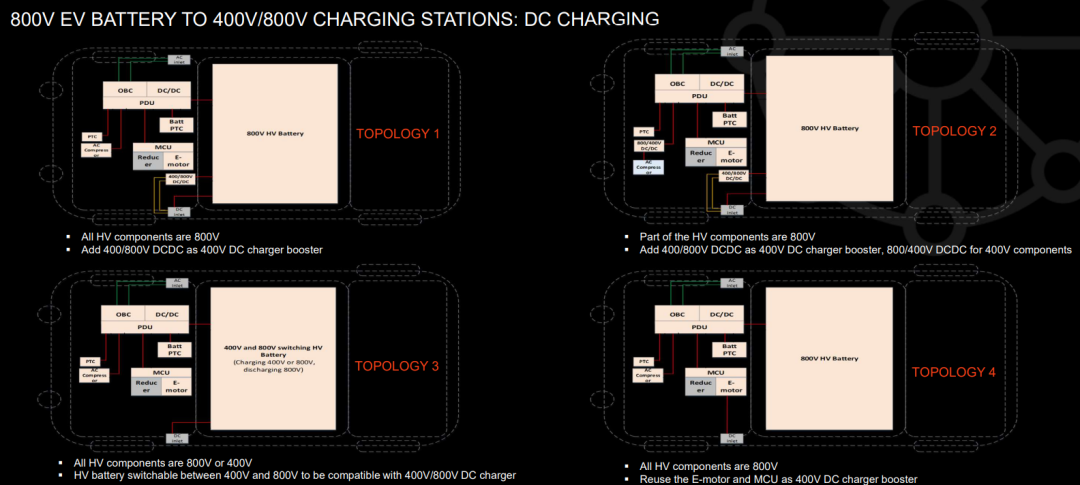

1.2 兼容：400V vs. 800V

上面，我们从基础设施角度了解了电动汽车的充电需求；下面，我们从整车电压平台角度再看看这个问题。随着电动汽车普及，终端用户一个普遍的诉求是：“汽车电池充电时间不应超过20分钟，充电量可达80%”。

对于400V电池电压的电动汽车，充电基础设施已经相对完善，但充电速度不足，充电功率普遍在200kW以内。为了实现更高的充电功率，OEMs将电动汽车电池电压将逐步提升至800V，甚至更高，可以实现>400kW的充电功率。

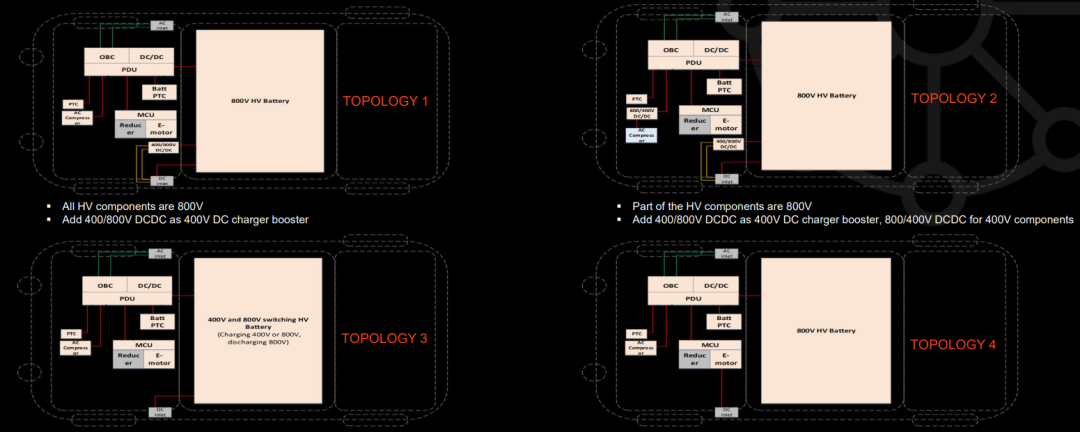

长远来看，800V电池电压将成为大势所趋，高端车型已经普遍采用800V电池，充分利用直流快充的优势。但是，800V充电基础设施尚不完善，尤其是在公共充电站方面。因此，未来的一段时间内会出现400V和800V共存的情况，相应的车载充电器也需要综合考虑400V和800V共存的现实情况。这是第二点关键需求。

图片来源：APTIV

---

1.3 单向充电 vs. 双向充电

随着电动汽车（EV）的普及，其充电基础设施和功能也日新月异。其中，双向充电技术（Bidirectional Charging，简称OBC）正逐渐崭露头角。该技术不仅可用于为电动汽车充电，还可以在电网需要时，将车辆中的电能反向传输至电网。

首先，什么是OBC双向充电技术？

双向充电技术（OBC）是指电动汽车不仅可以通过充电器从电网获取电能，还可以在需要时将车载电池中的电能反馈给电网。这种技术的核心在于实现能量的双向传输，使得汽车不仅仅是一个能源消耗体，更成为一个移动的能源储存和供应单位。这一功能通常也被称为V2X，即Vehicle to X（X代表电网、用电设备、房子、车辆等）.

图片来源：网络

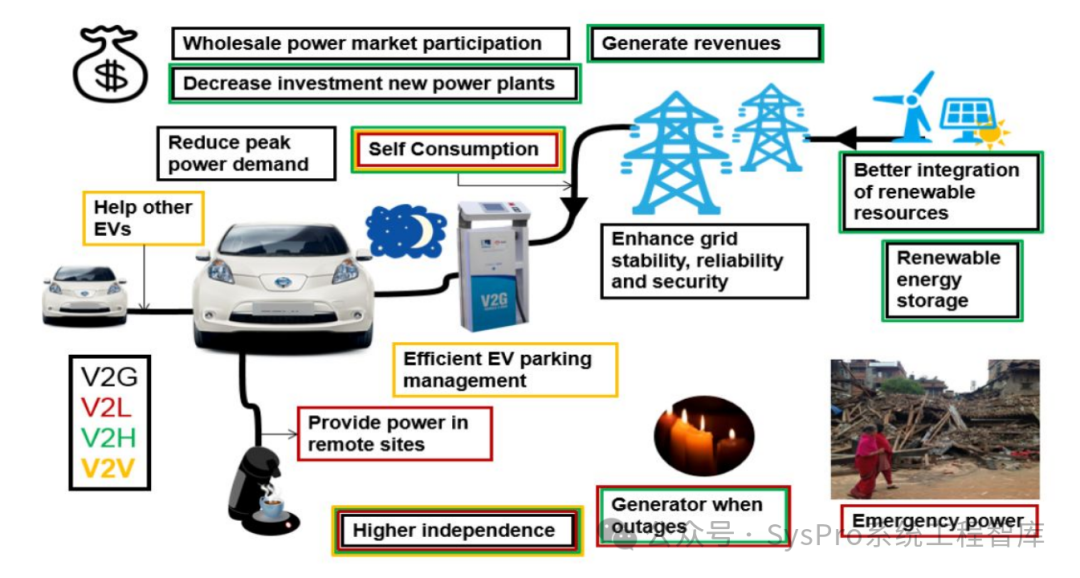

那么，双向充电技术有什么好处？主要有下面几点(知识星球发布)：

...

...

| SysPro备注：上述几点基本是围绕着V2G、V2L、V2V、V2H等角度做的阐述，关于V2X的详细介绍我们会放后面，会专门写一篇展开，这里只做概括，重点说明OBC双向充电的重要性。

上面，我们探讨了电动汽车充电场景中AC/DC兼容、400V/800V电压平台共存以及双向充电技术等市场需求。那么，面对如此复杂的充电生态：

车载充电器（OBC）究竟需要具备哪些核心能力呢？

当用户期待"充电像加油一样快"时，OBC如何平衡功率密度与效率？

当800V高压系统逐渐成为主流，OBC的拓扑结构又该如何演进？

更进一步，在V2X功能日益重要的今天，OBC的双向充放电控制逻辑将如何重塑呢？

下面，我们接着聊聊。

图片来源：SysPro

---

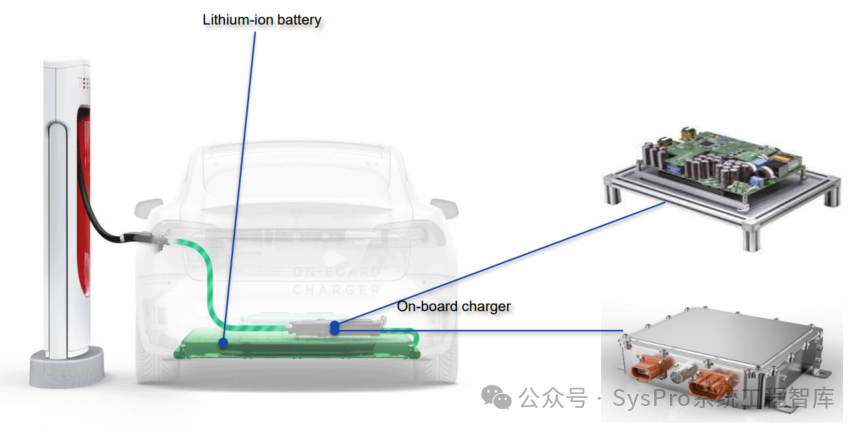

02OBC的基础功能与分类2.1 OBC的基础功能(知识星球发布)从上面的讲解中我们知道，车载充电机（OBC）在电动汽车（EV）的充电基础设施中扮演着至关重要的角色。它作为车辆与电网之间的接口，负责将交流电（AC）转换为直流电（DC），为电动汽车的锂离子电池提供所需的直流电压。除了AC到DC的转换功能外，OBC作为EE系统还需具备以下6个关键功能：

• ...

图片来源：网络

---

2.2 OBC的分类

(知识星球发布)

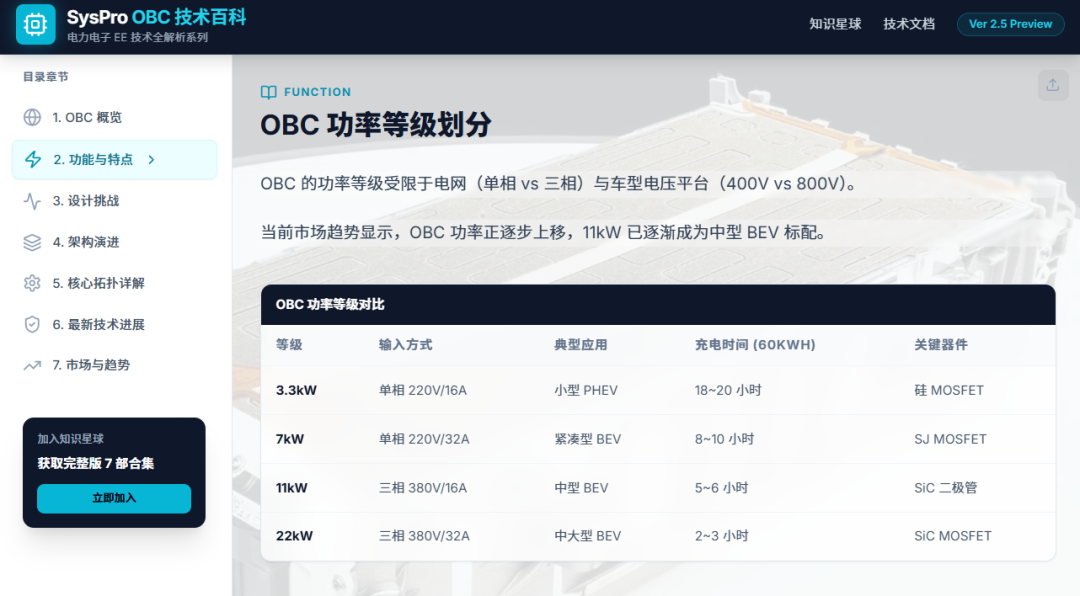

下图展示了OBC的分类。根据电源输入的不同，OBC可以分为3大不同的类别，并且具有不同的功率范围：...

图片来源：网络

---

第二曲：OBC的多样性与关键挑战

03

OBC的多样性

(知识星球发布)

通过03介绍，我们能感知到OBC根据应用场景和特定功能，其拓扑结构存在多种多样。其多样性不仅体现在功能特征、运行模式、晶体管类型、开关频率等方面，还直接影响到峰值效率、成本以及电磁干扰（EMI）等关键性能指标。怎么来理解呢？

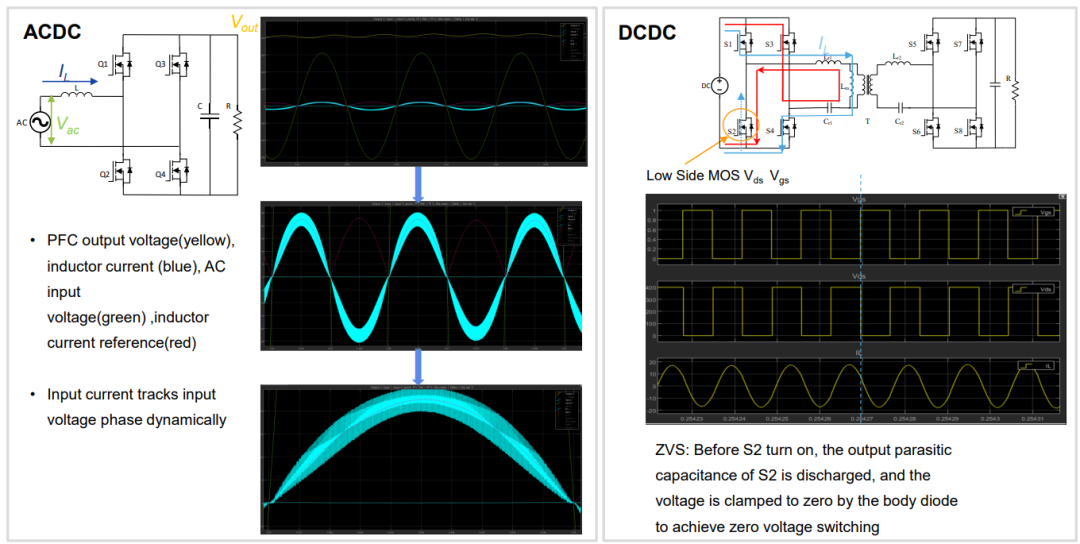

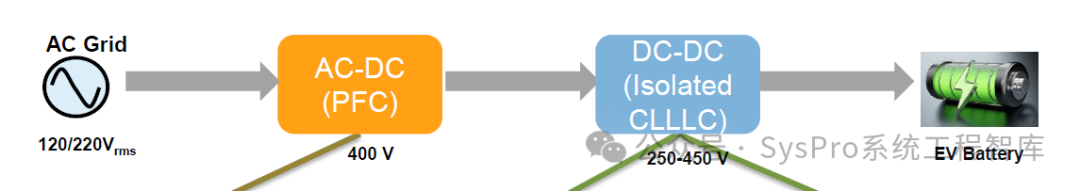

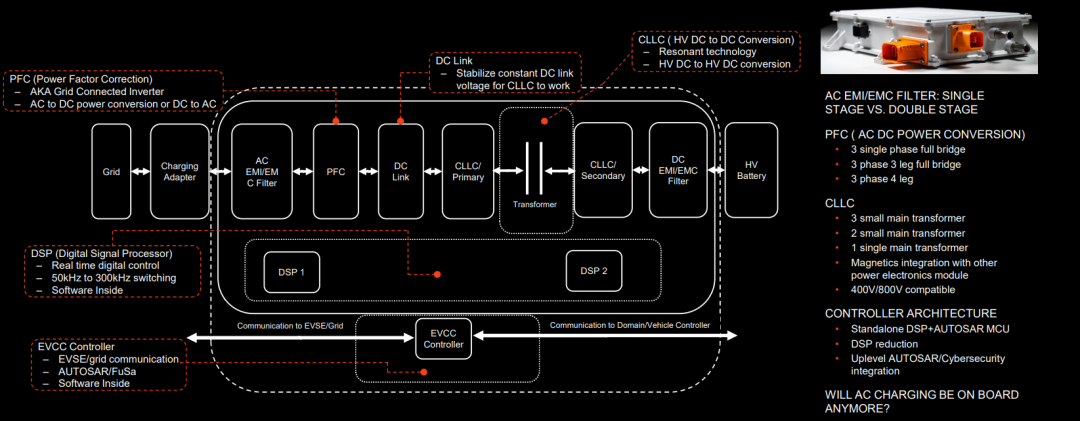

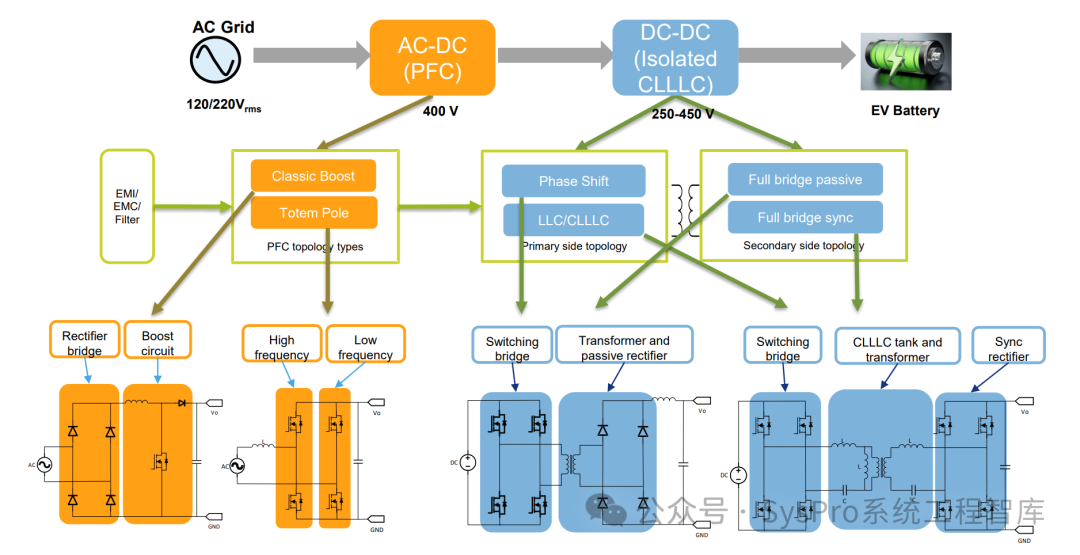

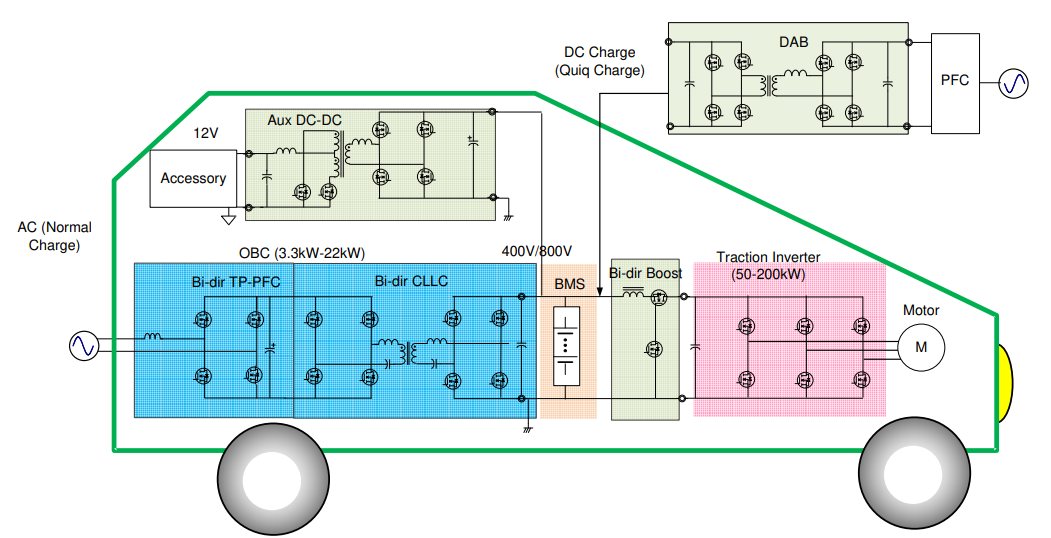

下面这张图片详细展示OBC了电力转换系统中，从交流电网（AC Grid）到电动汽车电池（EV Battery）的完整拓扑结构，并重点比较了ACDC（PFC）和DCDC（CLLLC）不同拓扑结构的特点。...

3.1 电力转换系统整体架构

(知识星球发布)

图片来源：NXP

---

3.2 不同拓扑结构的比较

3.2.1 PFC拓扑的多样性

(知识星球发布)

3.2.1.1 经典Boost升压电路...

3.2.1.2 Totem Pole拓扑结构...

图片来源：Onsemi

---

3.2.2 DCDC拓扑的多样性

(知识星球发布)

3.2.2.1 方案一：开关桥 + 变压器 + 全桥被动整流器...

3.2.2.2 方案二：开关桥 + LLC/CLLLC拓扑 + 全桥同步整流器...

图片来源：NXP

---

3.2.3 不同拓扑结构的比较(知识星球发布)通过上述对OBC第一阶段、第二阶段的拓扑解析，我们可以感知到：从交流电网到电动汽车电池的完转换过程中，不同拓扑结构具有不同的特点和选择因素，概括下选择拓扑结构时需要考虑的关键因素：

...

...

那么，如果要开发一个完整的OBC系统方案，需要如何做呢？下面我们从OBC系统功能架构、物理架构、关键性能指标、技术趋势、控制与软件架构等角度深度解释下。

图片来源：SysPro

---

第三曲：OBC架构的演进与拓扑设计详解——

单向两级→高效两级→双向与集成→单级拓扑->去 OBC化

04

OBC架构的演进与设计方案

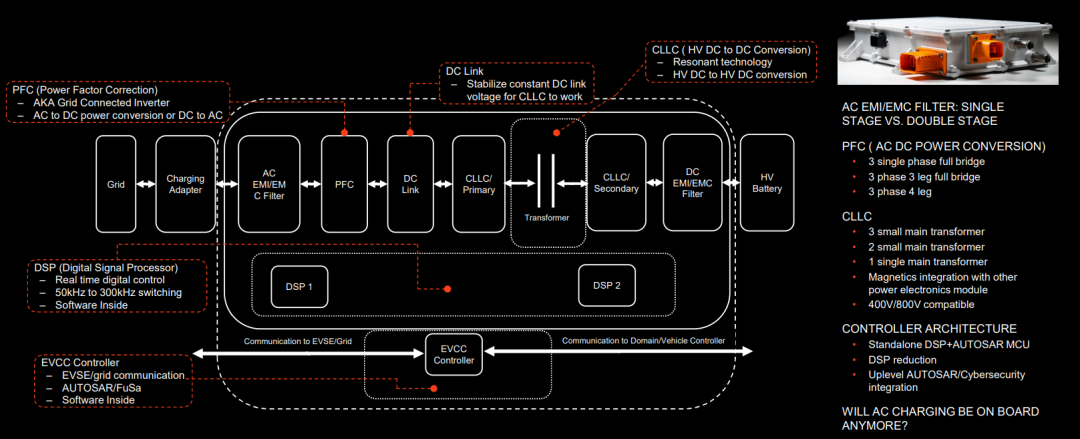

通过第三部分的学习，我们知道OBC设计需要平衡效率、功率密度、成本、安全等多重目标，而架构作为OBC的“骨架”，直接决定了这些目标的实现能力。过去十余年，OBC架构从“简单单向”逐步演进为“高效双向”“高度集成”，背后正是对上述挑战的持续应对。

下面我们就按时间顺序，从传统两级架构、高效率拓扑、双向集成架构，到单级拓扑、“去OBC化”趋势，再到系统集成案例，全面解析OBC架构的演进脉络。

图片来源：APTIV

---

4.1传统两级架构：AC/DC + DC/DC

传统两级架构是OBC最经典的架构，从电动汽车发展初期（2010~2018年）一直占据主流地位，至今仍在中低功率OBC（3.3~7kW）中广泛应用。

这个架构的核心思路是“功能解耦”。将AC-DC转换分为两个独立的阶段：

前级（PFC级）负责与电网交互，实现功率因数校正和AC-DC整流

后级（DC/DC级）负责与电池交互，实现电气隔离和DC-DC调压

这种“分工明确”的设计，让每个阶段都能独立优化，技术成熟度高，可靠性强，我们展开聊聊。

图片来源：ROHM

---

4.1.1基本结构与功能解耦

（知识星球发布）

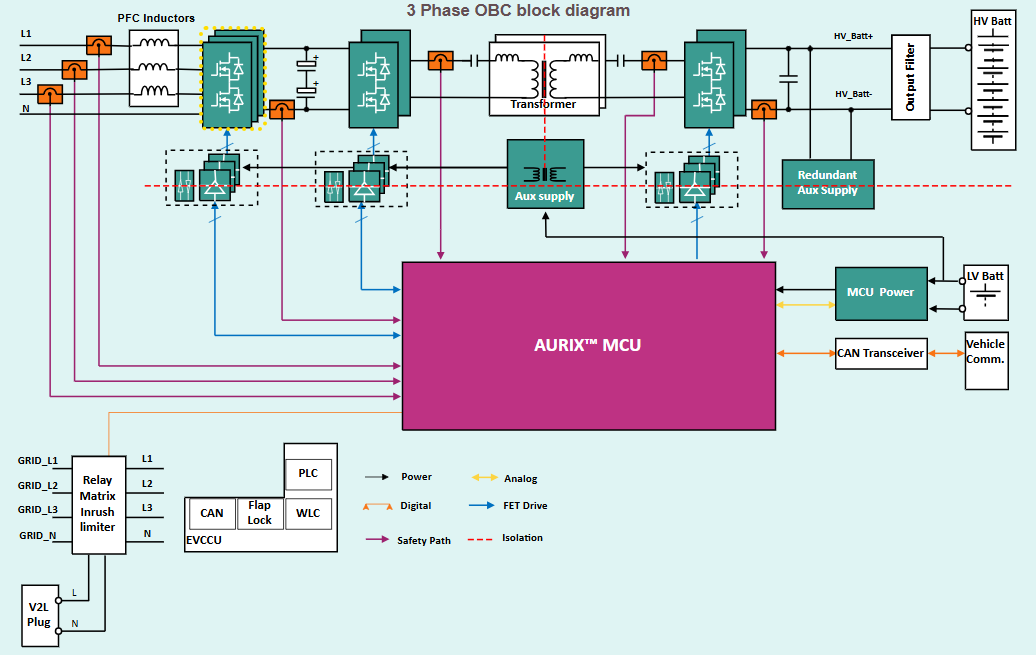

传统两级架构的框图如下图所示，主要包括六个模块：输入EMI滤波器、PFC级、中间母线电容、隔离DC/DC级、输出滤波、控制单元。各个模块的功能如下：

...

...

图片来源：WEIKENG

|SysPro备，这里先不做展开，简单理解下上面的意思:

PFC的控制，是为了实现ACDC整流，做法是：电压外环定目标，电流内环追波形。

电压外环决定“吸多少功率以稳住母线电压”，电流内环决定“把这份功率以与电网电压同相的正弦电流方式吸进来”。外环慢、内环快；外环稳压，内环PFC。

DCDC的控制，是为了实现DCDC调压，这里可以想象成“水龙头”，我们要不断调节水龙头，让给到的能量既稳定又精确：

PSFB + 移相控制：频率基本不变，靠“左右桥臂导通相位差”大小来调多少能量过变压器。

LLC + 频率控制：相位基本不动，靠把开关频率调到“接近/远离”谐振点来改变能量传输。

图片来源：NXP

---

4.1.2典型拓扑选择原则（Boost PFC、PSFB、LLC）

（知识星球发布）

传统两级架构的性能，很大程度上取决于PFC级和DC/DC级的拓扑选择，不同拓扑的效率、成本、适用功率范围差异显著。下面我们分别介绍PFC级和DC/DC级的典型拓扑：

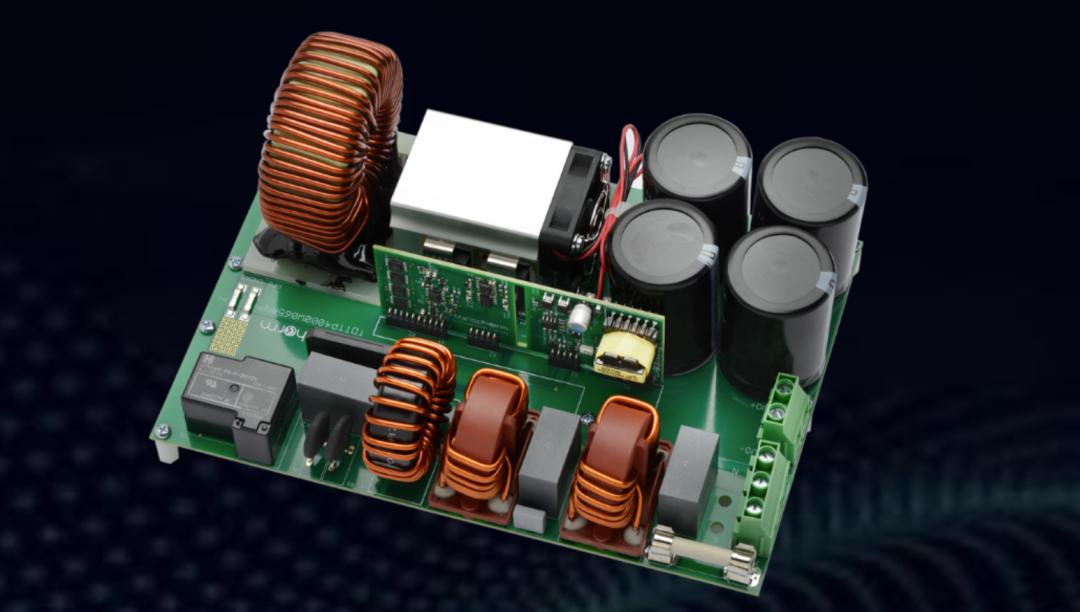

1. PFC级典型拓扑：Boost PFC

...

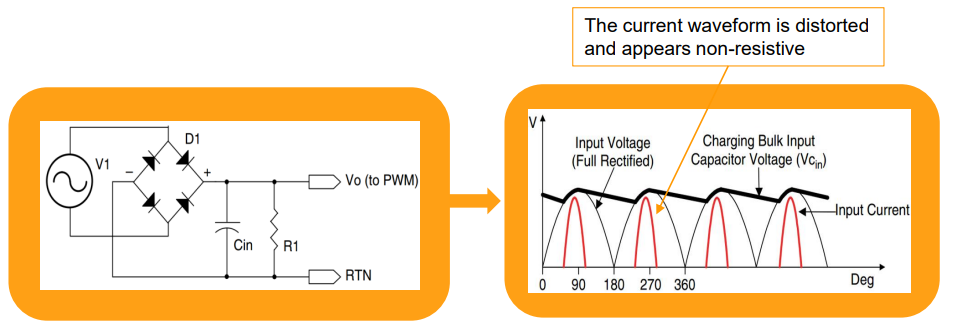

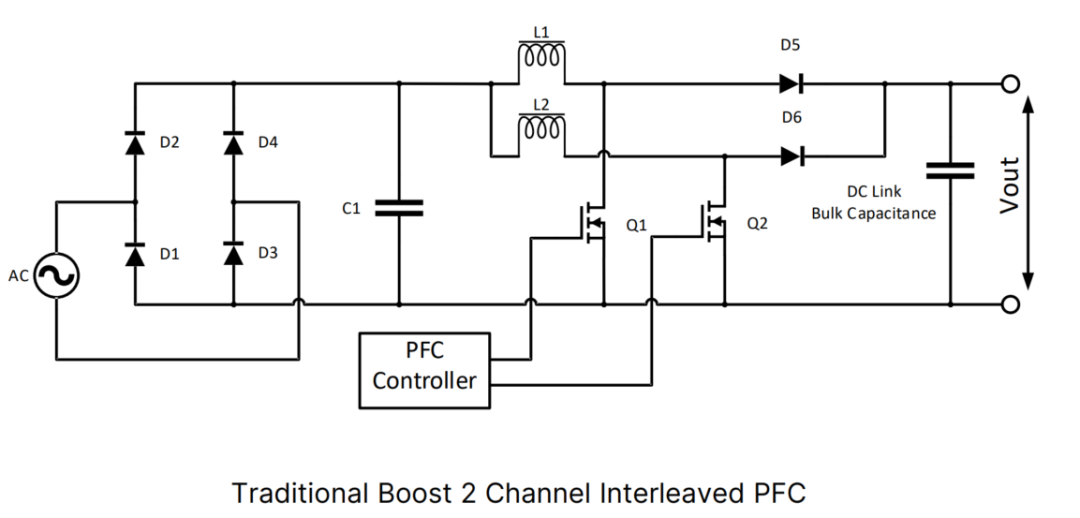

图片来源：Onsemi

2. DC/DC级典型拓扑：PSFB与LLC（拓展, 知识星球发布）

...

---

4.1.3性能特点与应用案例

（知识星球发布）

...

图片来源：Infineon

---

4.1.4架构局限性分析

（知识星球发布）

尽管传统两级架构成熟可靠，但随着电动车对效率、功率密度、功能（如双向充电）的要求提升，其局限性也日益凸显，主要体现在四个方面：

...

这些局限性，推动了 OBC架构向“高效率拓扑”“双向集成”“单级化”演进，下面我们就来分析：这些新型架构如何解决传统两级架构的痛点？

图片来源:APTIV

---

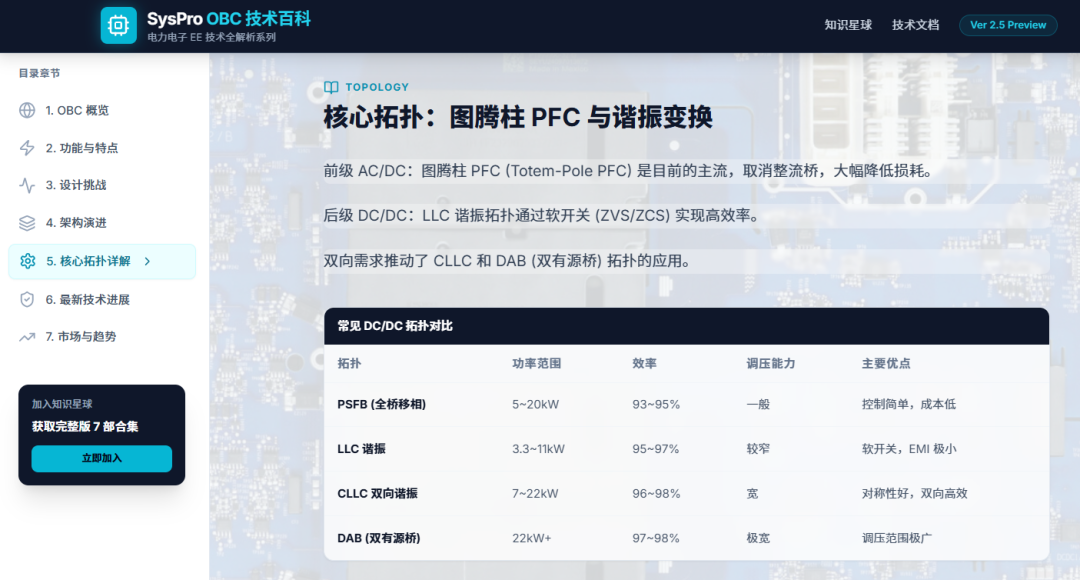

4.2高效率拓扑的引入：图腾柱PFC与谐振变换

为解决传统两级架构的效率瓶颈和整流桥损耗问题，行业在2018~2023年引入了“高效率拓扑”，主要包括“无桥PFC（图腾柱拓扑）”和“优化型谐振变换（LLC/CLLC）”。这些拓扑通过取消整流桥、优化软开关实现，大幅降低损耗，将OBC效率提升至96~98%，同时为双向功能奠定基础。

4.2.1无桥PFC（Totem-Pole）

原理、优势、关键设计要点

（知识星球发布）

图腾柱PFC（Totem-Pole PFC）是传统Boost PFC的“无桥升级版”，核心创新是“取消整流桥”，用4个MOSFET组成全桥架构，实现AC-DC整流和升压，避免了整流桥的反向恢复损耗，同时支持双向运行

...

图片来源：网络

---

4.2.2Totem-Pole 的两相/多相交错

原理、优势、关键设计要点

（知识星球发布）

我们继续，看看两相/多相交错设计的腾柱PFC。那么，为什么要在Totem-Pole上做交错呢？简单来理解就是人多力量大...

...

高效率拓扑通过无桥化和谐振优化，成功突破了传统两级架构的效率瓶颈。

但随着V2G/V2L 功能需求的兴起和整车集成化趋势的加剧，单纯的效率提升已无法满足市场对功能拓展和体积优化的需求。因此 OBC 架构进一步向 “双向化 + 集成化” 演进，下面我们接着聊，看看解析下这一新型架构趋势。

图片来源：Aptiv

---

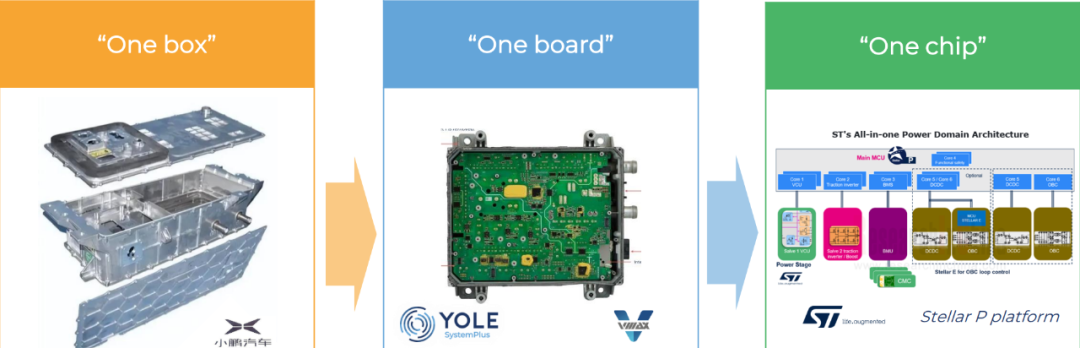

4.3双向充电和集成化：新型架构趋势

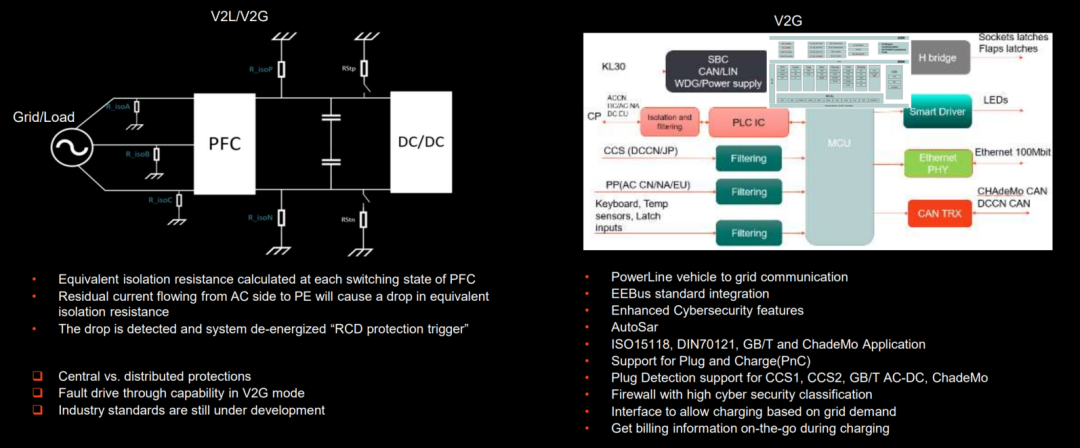

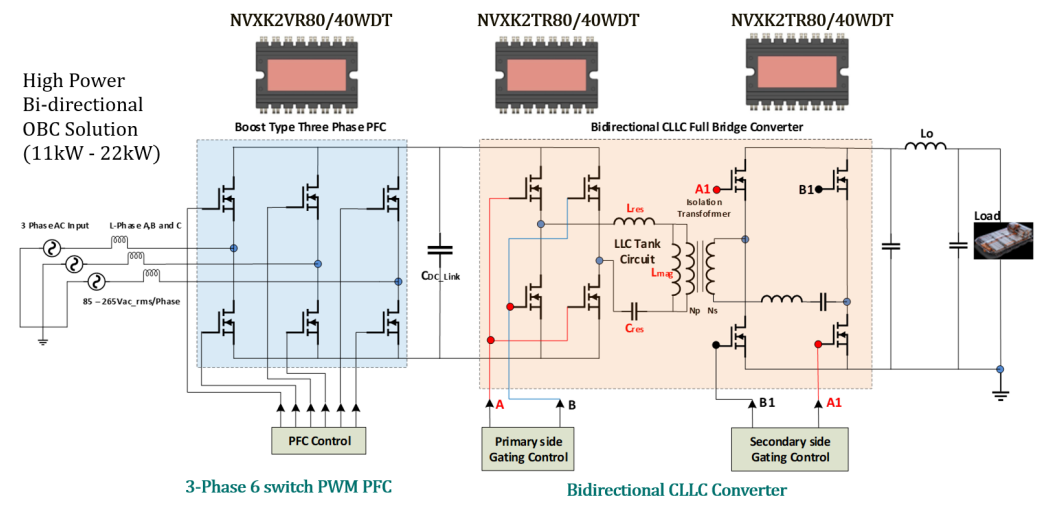

4.3.1 双向 OBC 的架构设计与控制策略(知识星球发布)

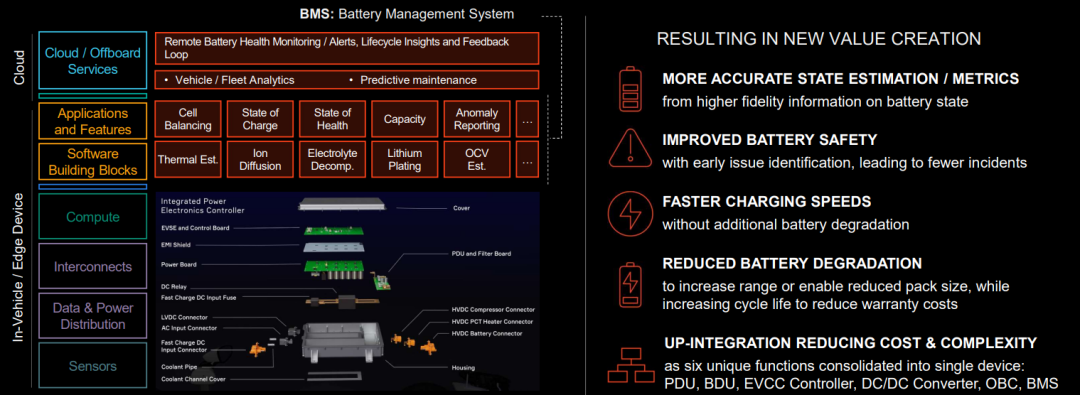

4.3.2 OBC 与 DC/DC 融合的实现方案（CCU）(知识星球发布)

4.3.3 OBC 与驱动逆变器的集成探索(知识星球发布)

4.3.4 模块化与可扩展架构的设计思路(知识星球发布)

图片来源：Aptiv

---

4.4单级拓扑方案

单级拓扑是OBC架构的革命性创新，核心是功能合并。

简单来讲：将传统两级架构的PFC级和DC/DC级合并为一级，通过一套拓扑同时实现“AC-DC整流、功率因数校正、隔离DC-DC转换”三大功能。这么做，省去了独立的PFC电感和中间母线电容，从根本上解决“两级损耗累积”和“体积大”的问题，将OBC效率提升至96%以上，功率密度突破3kW/L。

4.4.1 单级拓扑的工作原理与核心优势解释(知识星球发布)

4.4.2 单级拓扑的核心创新点：4大(知识星球发布)

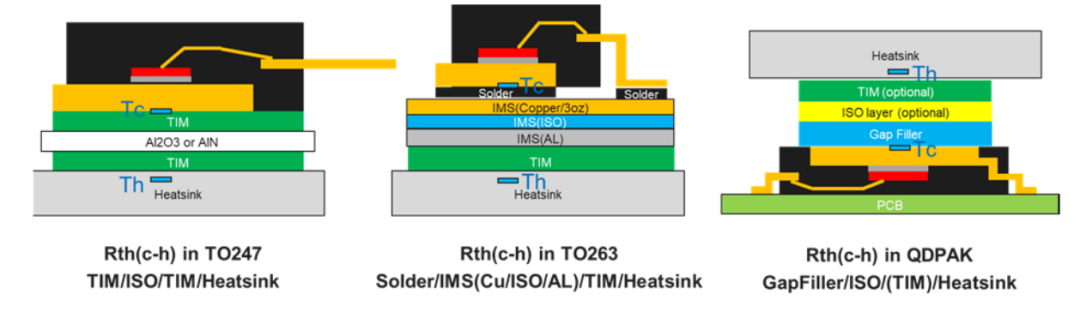

4.4.3 控制策略与关键元件选择(知识星球发布)

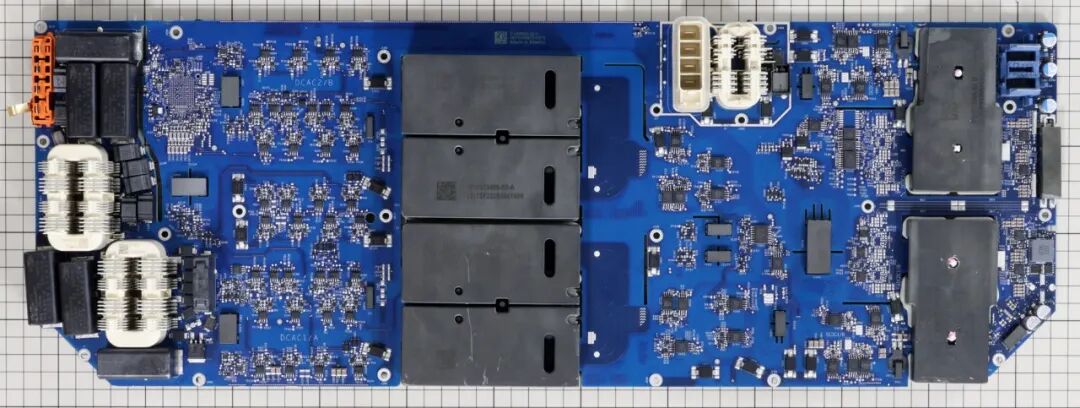

4.4.4 应用案例与性能指标(知识星球发布)

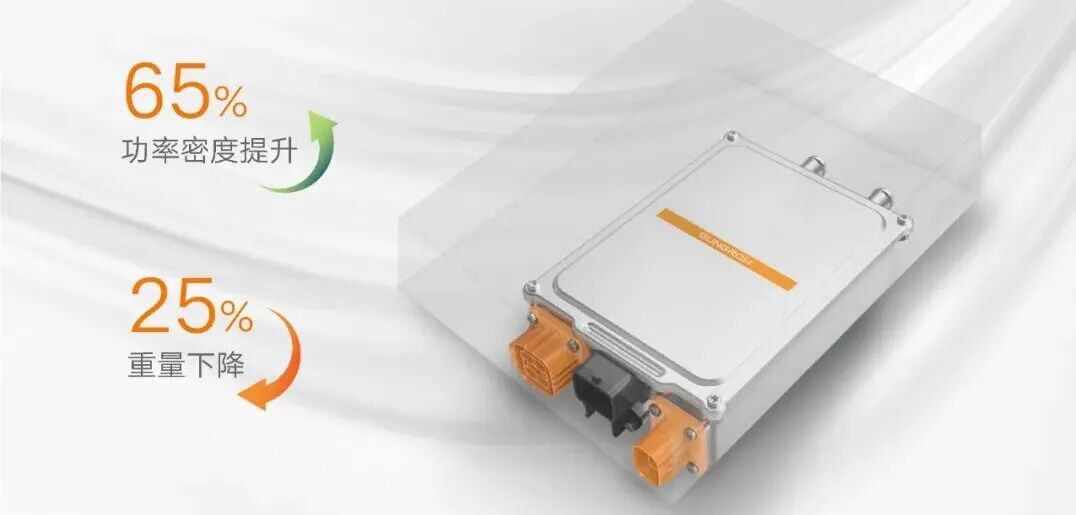

图片来源：Sungrowev

---
