工业设备必备：三相三线电源滤波器详解

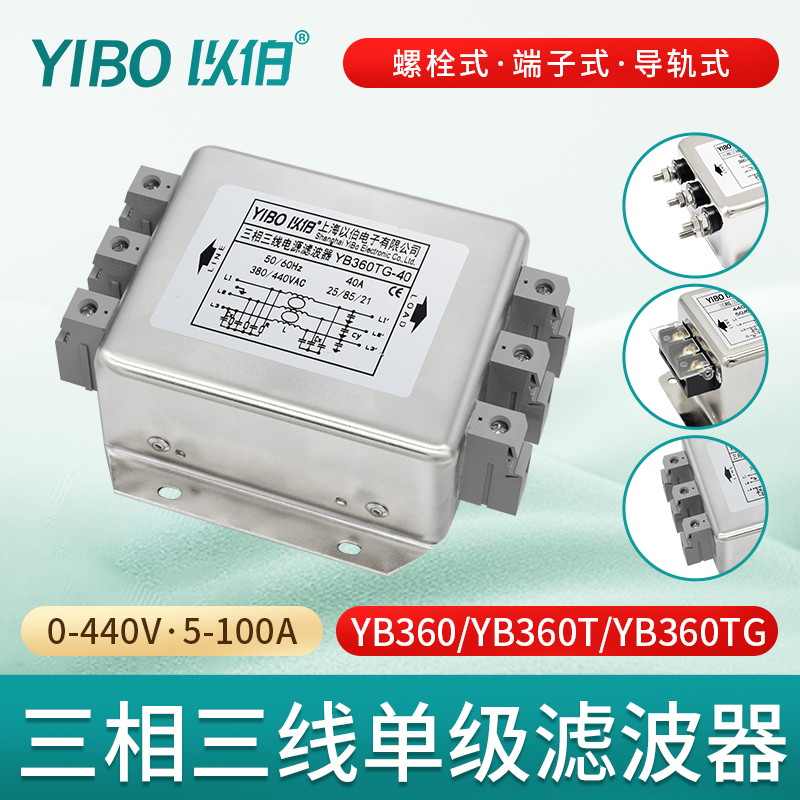

三相三线电源滤波器是一种安装在工业设备供电入口的无源双向网络，其核心任务是抑制电源线上传导的高频电磁干扰。现代工业环境中的变频器、伺服驱动器、开关电源等设备，在工作时会产生大量谐波和高频噪声，这些干扰不仅影响设备自身的稳定性，还会通过电网传播，导致控制系统误动作、通信异常甚至设备损坏。三相三线电源滤波器正是为了解决这些问题而设计的。

一、工作原理与核心构成

原理是利用电感和电容元件构建一个低通滤波网络。该网络允许50Hz/60Hz的工频电流无阻碍地通过，同时对频率更高（通常为150kHz-30MHz）的电磁干扰信号形成高阻抗或提供低阻抗旁路通道，从而将其有效抑制。

滤波器主要针对两种干扰模式进行抑制：

共模干扰 (CM)：指在三相导线与大地之间“同向”流动的噪声。

差模干扰 (DM)：指在三相导线之间流动的噪声。

为实现这一功能，三相三线电源滤波器通常由以下核心部件构成：

共模电感：提高对地通路的高频阻抗，主要用于削减共模干扰。

差模电感：限制线间的高频电流，用于抑制差模干扰。

Y电容：连接在相线与地之间，为共模噪声提供低阻抗的泄放路径。

X电容：连接在相线与相线之间，用于旁路差模噪声。

金属外壳：提供物理保护和电磁屏蔽，防止外部干扰进入及内部噪声泄漏。

二、主要优势

1. 抑制对电网的传导干扰
变频器、伺服驱动、开关电源、焊机、UPS等工业设备会在电源线上产生大量高频噪声。滤波器通过电感、电容网络将这些高频干扰大幅衰减，使设备满足CISPR 32（EN 55032）、FCC等标准规定的辐射限值。

2. 防止设备之间互相“串扰”
同一配电柜内多个设备共用电源时，一台设备产生的干扰可能通过电网传导给另一台，引发误动作或通信异常。滤波器能在一定程度上切断干扰的传播路径。

3. 帮助通过EMC认证
许多产品要上市必须通过EMC传导骚扰测试，而传导超标往往就卡在电源线端口。合理选择滤波器是最常见、最有效的整改手段。

4. 保护内部电路
对于本身就包含敏感电路的设备（如PLC、工业控制器），输入滤波器可以防止来自电网的浪涌和噪声侵入内部，提升系统可靠性。

三、如何选择合适的滤波器

正确的选型是确保滤波效果的关键，建议遵循以下系统化流程：

明确电气参数

额定电压/电流：需匹配系统电压（如380V、480V），并根据负载的最大持续电流选择，通常建议保留20%-30%的余量以防过载。

评估滤波性能

插入损耗：查看厂家提供的衰减曲线，确认其在目标干扰频段（例如，变频器开关频率及其谐波附近）有足够的衰减能力。

干扰类型：根据现场干扰以共模为主还是差模为主，选择侧重点不同的滤波器型号。

核对安全规范

漏电流：Y电容的大小决定了漏电流的大小。在有漏电保护器（RCD）的系统中，必须核算总漏电流，避免RCD误跳闸。对于医疗等特殊场景，需选用超低漏电流型号。

安规认证：确保产品具备必要的行业认证，如UL、CE、CQC等，以满足安全和法规要求。

考虑环境适应性

工作温度与防护等级：根据安装环境的温度、湿度、粉尘等情况，选择相应防护等级（如IP20至IP65）和工作温度范围的产品。

四、应用场景

三相三线电源滤波器广泛应用于各类工业电力设备，包括但不限于：

电机驱动系统：变频器、伺服驱动器

工业自动化设备：数控机床、机器人、输送机控制器

电力电子设备：UPS、开关电源、逆变器、充电系统

新能源系统：光伏逆变器、储能设备、电动汽车充电站

医疗设备：需选用低漏电流型（H型），满足医疗系统对患者安全的严苛要求

暖通空调与起重机械：大功率压缩机、风机、电梯、塔吊

五、安装注意事项

接地必须可靠：滤波器必须连接独立、低阻抗的接地线（PE），滤波器金属壳体应与机箱接地保持良好面接触，使共模干扰电流能顺利泄放。

靠近电源入口安装：滤波器应安装在机箱电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合。

输入输出线严格分离：滤波器的输入线和输出线必须拉开距离，切忌任何形式的线间耦合，以避免高频噪声直接跳过滤波器从输入耦合到输出。

注意散热与通风：安装在干燥通风处，确保有良好的散热条件。

注意安全性：断开电源并放电：在进行安装、接线或维护前，务必切断所有电源，然后对滤波器的输入/输出端子及内部电容进行安全放电，以防触电。
