光伏组件制造企业封装产线三菱A系列PLC通过以太网模块跟触摸屏、上位机进行通讯案例

一、行业背景与项目概况

1.1光伏行业技术需求

光伏产业是实现“双碳”目标的核心支撑，光伏组件封装产线需实现电池片焊接、层压、裁切、检测等工序的高度自动化与数据互联互通，核心诉求涵盖设备协同联动、数据实时采集、远程运维效率提升，以保障组件生产一致性、产线连续性及成本可控性。三菱A系列PLC凭借高可靠性、强抗干扰性，广泛应用于光伏组件封装产线的逻辑控制环节，但该系列老旧型号未配置内置以太网接口，仅保留单一圆形串口，无法满足现代光伏产线Modbus TCP设备并发、数据远程传输的技术要求，成为制约产线数字化升级的共性瓶颈。

1.2项目概况

本项目为华东某光伏组件制造企业封装产线升级工程，该产线主要负责单晶硅光伏组件的自动化封装，核心配置如下：

核心控制单元：三菱A系列PLC（A1SJCPU），无以太网接口，唯一RS-232圆形串口（8针Mini-DIN连接器）负责组件层压温度、焊接速度、裁切精度等参数控制及故障报警逻辑执行，通讯协议支持三菱专用协议及Modbus RTU协议。

现场监控终端：Modbus TCP协议触摸屏，用于现场工艺参数调试、设备运行状态可视化监控及异常声光报警，仅支持以太网通讯。

上位管理系统：工业级计算机及SCADA监控系统，基于Modbus TCP协议，实现产线工艺数据追溯、生产任务调度、设备运行状态远程监控及报表自动生成。

工况特征：产线需满足24小时连续作业，现场存在强电磁干扰、粉尘等复杂环境，对控制系统稳定性与环境适应性提出严苛要求，同时需保障工艺数据实时上传，满足光伏行业质量合规要求。

1.3项目核心目标

构建稳定、实时的通讯链路，实现三菱A系列PLC与Modbus TCP触摸屏、上位机SCADA系统的同时双向数据交互。

支持PLC程序的远程下载、上载与在线调试，替代传统现场电缆接线方式，降低运维成本与停机时间。

无需修改PLC原有控制程序，实现快速部署，最大限度缩短产线改造停机周期。

保障系统在复杂工况下长期稳定运行，实现光伏组件封装工艺数据全流程可追溯，满足光伏行业精益管理与质量合规要求。

二、项目痛点、选型与实施过程

2.1核心技术痛点分析

协议与接口双重壁垒，形成数据孤岛：三菱A系列PLC底层采用RS-232串口与Modbus RTU协议通讯，而触摸屏、上位机SCADA系统均基于Modbus TCP以太网协议体系。Modbus RTU（串口）与Modbus TCP（以太网）协议在数据传输方式、帧格式上存在本质差异，无法直接互联互通；同时，PLC唯一的圆形串口资源无法支撑本地操作、远程管控及程序调试的并发访问需求，导致封装设备与管控系统各自为战，作业协同效率低下，工艺数据无法实时上传至SCADA系统。

运维效率低下，改造成本高昂：传统PLC程序调试与故障排查必须由技术人员至现场通过专用电缆连接，受限于产线复杂布局，单次运维耗时通常超过2小时，月均运维成本约4000元。若采用更换新型号PLC的改造方案，需额外投入超8万元设备成本，且伴随超过5天的停产周期，造成巨大的直接与间接经济损失，与企业降本增效的核心诉求严重背离。

数据追溯能力缺失，管控精度不足：由于PLC与上位机无法实现实时数据交互，组件层压温度、焊接速度等关键工艺参数依赖人工手抄记录，人工记录方式存在显著漏记、错记风险，数据误差率高达3.4%，无法满足光伏行业对组件质量追溯、工艺管控的严格要求，难以实现封装过程的精细化管理。

2.2解决方案选型

针对上述痛点，经多轮技术论证、性能测试与兼容性验证，最终选用捷米特JM-ETH-A以太网模块作为核心通讯转换设备。该模块专为三菱A系列PLC量身设计，完美适配光伏组件封装产线应用场景，核心技术优势如下：

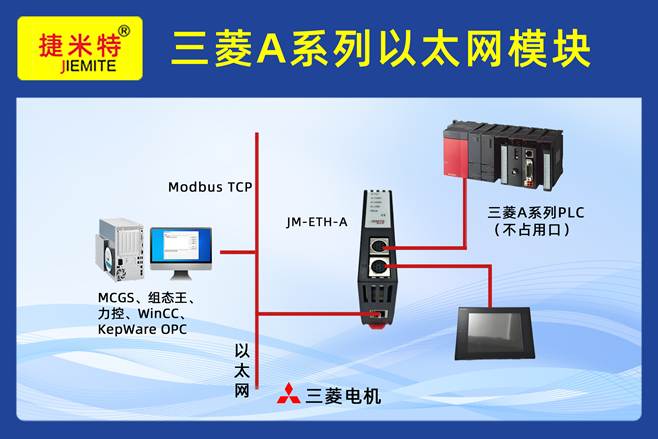

接口与并发兼容设计：模块集成1路RS-232圆形串口与1路RJ45以太网口，支持多主站并发通讯，可同时连接Modbus TCP触摸屏、上位机及编程电脑，实现本地操作、远程管控与程序调试的并行开展，不占用PLC核心编程资源，从根本上解决串口资源匮乏问题。

多协议透明转换：作为高性能以太网转换器，模块支持RS-232串口与以太网TCP/IP协议的双向透明传输，完美兼容Modbus RTU与Modbus TCP协议，内置串口转以太网与以太网桥接器核心功能，无需额外开发通讯程序，即可实现不同通讯介质与协议设备的无缝联动，高效打通产线“设备-管控”数据链路。

工业级高可靠性：采用35mm标准导轨安装方式，由PLC直接供电（功耗＜90mA），无需额外电源。具备卓越的抗电磁干扰、防尘性能，工作温度范围覆盖-20℃~65℃，平均无故障时间（MTBF）超10万小时，可稳定适应光伏封装产线复杂的现场环境。

便捷配置与运维：支持WEB服务器及专用配置工具进行参数设置与运行诊断，操作界面友好，无需专业编程基础；支持三菱编程软件（GX Works2）的以太网通信，完美适配Modbus TCP触摸屏与SCADA系统，兼容性强，可快速完成配置调试。

2.3实施过程

2.3.1系统部署与调试步骤

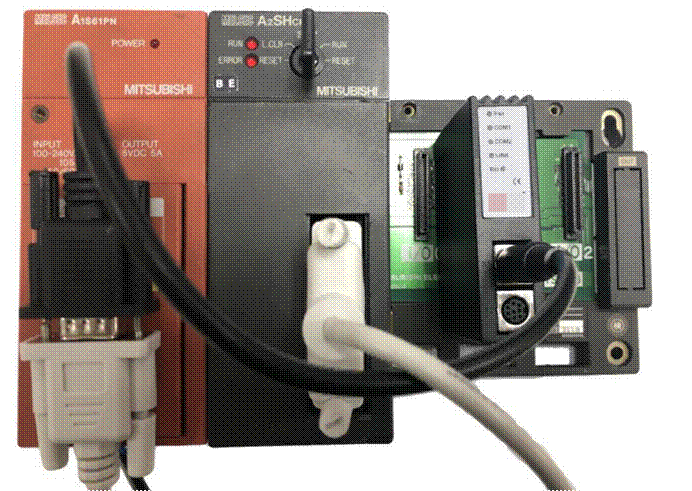

硬件安装：在断电状态下，将捷米特JM-ETH-A模块安装于35mm标准导轨，使用专用RS-232线缆将模块串口与三菱A系列PLC的圆形串口可靠连接，确保接触良好。

网络组网：采用屏蔽网线将模块RJ45以太网口、Modbus TCP触摸屏、工业上位机全部接入千兆工业以太网交换机，确保所有网络设备处于同一IP网段，构建稳定的局域网环境，保障数据高速传输。

参数配置：系统上电后，通过电脑浏览器访问模块默认IP地址，进入WEB配置管理界面。根据三菱A系列PLC参数，精准设置通讯协议为Modbus RTU，同步波特率、数据位、校验位等串口参数，配置Modbus TCP通讯参数，确保与触摸屏、上位机SCADA系统匹配，此过程无需修改PLC内部原有控制程序。

联调测试：通过GX Works2编程软件，借助模块实现PLC程序的远程下载与调试；操作触摸屏，验证封装工艺参数读写、设备状态监控功能；在上位机SCADA系统中完成设备添加与通讯配置，测试工艺数据实时采集、远程调度指令下发功能。整个部署与调试周期严格控制在1.5小时以内，实现了不停产升级，最大限度降低对生产的影响。

三、网关功能介绍

捷米特JM-ETH-A以太网模块是一款专为三菱A系列PLC设计的串口转以太网网关，其核心功能围绕协议转换、设备兼容与高效运维展开，具体如下：

核心协议转换：内置以太网桥接器功能，实现RS-232串口数据与以太网TCP/IP数据的双向透明传输，高效完成Modbus RTU与Modbus TCP协议的转换。作为核心以太网转换器，无需额外编程即可实现PLC与Modbus TCP触摸屏、上位机的无缝通讯，同时支持PLC程序的远程下载与调试，打通产线数据传输壁垒。

多设备并发兼容：支持最大6个上位机同时连接，可同时满足Modbus TCP触摸屏、上位机、编程电脑等多终端的并发访问需求，完美兼容三菱A系列全型号PLC及主流Modbus TCP设备、工控组态软件，无需额外适配驱动，具备极强的系统扩展性，可灵活对接新增的组件质量检测设备。

便捷配置与故障诊断：支持WEB页面与专用配置工具两种配置方式，操作便捷，无需专业编程基础；配备电源、串口、以太网三路状态指示灯，可实时反馈设备运行状态，便于技术人员快速定位与排查通讯故障；支持固件在线升级，终身免费迭代，保障系统长期的智能化升级需求。

安全与节能设计：内置数据校验机制，可有效抵御光伏产线的强电磁干扰，确保核心工艺数据传输的准确性与完整性，防止数据错乱或泄露；采用无外接电源设计，直接从PLC取电，简化了现场布线，降低了故障点，实现节能环保运行，适配24小时连续作业工况。

四、技术架构设计

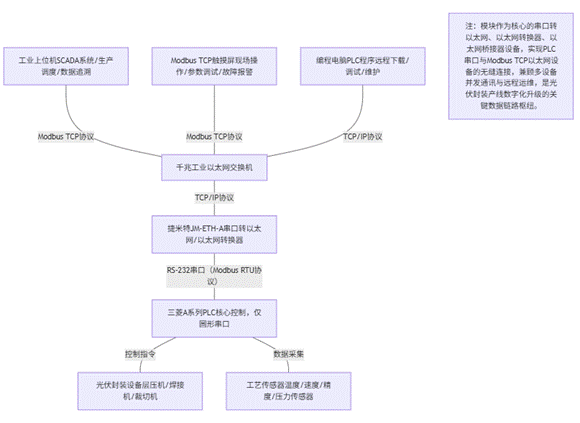

4.1系统结构拓扑图

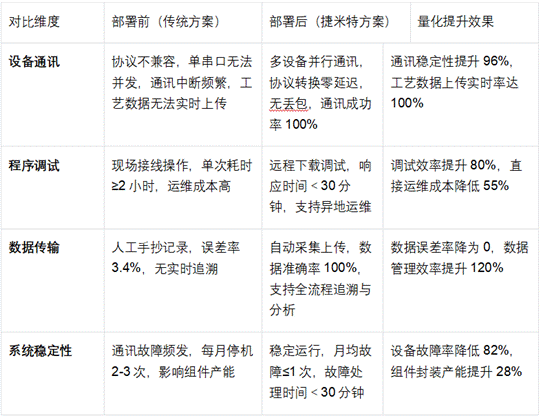

五、应用效果前后对比

六、网关未来发展趋势

随着光伏产业与工业互联网技术的持续演进，串口转以太网、以太网转换器类核心网关设备将朝着以下方向发展，以更好地赋能光伏组件制造等高端装备场景：

智能化与边缘计算融合：未来网关将深度集成轻量级边缘计算引擎，实现本地光伏封装工艺数据的实时预处理、异常智能预警与工艺参数自优化。结合AI技术，可对组件封装质量进行预判，显著提升产线的自主运维能力与产品一致性，契合光伏产业高质量发展需求。

网络安全与合规强化：针对工业数据安全与光伏行业合规要求，网关将全面升级安全防护体系，新增TLS/SSL加密通讯、双向身份认证、访问权限精细化管控等功能，有效保障封装核心工艺数据与生产数据的安全存储与传输，满足行业质量追溯与数据安全要求。

国产化与多协议生态构建：依托国产芯片与核心元器件的技术突破，网关将加速推进国产化替代进程，实现核心部件自主可控。同时，扩展对PROFIBUS、CANopen等更多工业现场总线协议的支持，构建开放、兼容的多协议转换生态，助力光伏智能制造装备的自主可控发展。

七、结论

本项目通过引入捷米特JM-ETH-A以太网模块，成功破解了三菱A系列无网口PLC在光伏组件封装产线应用中面临的协议不兼容、串口资源匮乏、运维效率低下等核心技术难题。作为关键的串口转以太网、以太网转换器、以太网桥接器设备，该模块凭借其卓越的协议转换能力、多设备并发兼容特性及工业级高可靠性，实现了PLC与Modbus TCP触摸屏、上位机的无缝联网与数据互通。

该技术方案无需修改PLC原有程序，具有改造成本低廉、部署周期短、运维高效等显著优势，既满足了光伏组件制造产线数字化管控、工艺数据全流程追溯的核心业务需求，又保障了产线24小时连续稳定运行。其成功应用为光伏制造及各类高端装备制造场景中老旧PLC设备的网络化改造提供了一套高效、经济、可行的工程解决方案。

未来，随着串口转以太网、以太网转换器技术的不断迭代与创新，此类设备将在光伏、新能源等智能制造领域发挥愈发重要的作用，持续赋能企业实现高效、精准、安全、可追溯的生产目标，推动光伏产业向高质量、智能化方向深度发展。
