01. 如何输出导航连接报告？I 芯巧Cadence 25.1新功能深入学习

大家好。在复杂的电气系统设计中，导航连接报告是帮助工程师快速理解信号流向、定位跨页连接关系的重要文档。尤其在大型层次化原理图中，信号从一页跳转到另一页的情况十分常见，手动追踪既耗时又容易出错。利用导航连接报告的自动生成功能，可以将这些连接关系以清晰的列表或模块形式嵌入原理图，为设计评审和后续维护提供极大便利。本次分享将带你掌握输出导航连接报告的方法。以下是关键步骤总结：

第一步：启动报告导出功能

选择导出连接报告的菜单命令，弹出配置对话框。

第二步：配置报告内容与显示方式

在对话框中，选择报告需要包含的内容及显示方式。

可选择是否在原理图中显示报告。

选择以Block（模块）形式单独显示报告，并指定将其添加到原理图中。

第三步：设置模块名称与输出路径

为区分不同报告，可在默认名称前添加自定义前缀（如“crefrpt”前加标识）。

根据需要设置报告的输出路径。

第四步：执行输出并查看结果

确认配置后，执行输出操作，屏幕下方会显示生成进度。

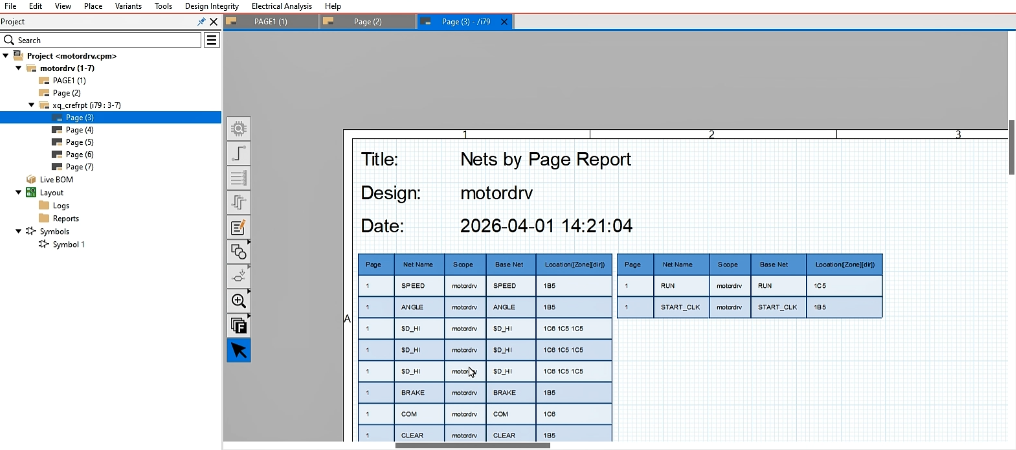

生成完成后，原理图中会出现一个Block样式的模块，名称即为设定的自定义名称。

双击该Block可下降至具体页面，查看按页组织的详细连接报告。

通过以上四步，即可将导航连接报告以可视化模块形式嵌入原理图。
