欧姆龙CP1H/CP1L PLC以太网模块实现水泥预制件产线多机协同

一、行业背景与项目概况

1.1 行业背景与核心需求

我国是全球最大的水泥制品生产国，市政排水、农田水利、工业园区建设等领域年需求旺盛，其中混凝土预制构件（路缘石、护坡砖、叠合板等）占比超60%。随着城市化进程推进与“新基建”政策落地，水泥制品行业正摆脱传统粗放式生产模式，向自动化、精细化、绿色化转型，对预制构件生产的配料精度、成型质量、生产效率及合规管控提出更高要求。

当前，水泥制品自动化生产线已成为行业主流，但部分老旧生产线仍采用无网口PLC作为核心控制单元，欧姆龙CP1H系列PLC凭借高可靠性、强抗干扰性，广泛应用于水泥制品配料、搅拌、成型、养护等环节。然而，该系列老旧型号仅配备单一圆形串口，无以太网接口，无法满足Modbus TCP设备联网、多设备协同及远程运维需求，成为制约企业数字化升级、提升生产效率的关键瓶颈，亟需通过专用模块实现串口转以太网的无缝对接。

1.2 项目概况

本项目为华北某中型水泥制品厂预制构件生产线升级工程，该生产线主要负责市政路缘石、护坡砖及小型建筑叠合板的自动化生产，核心配置如下：

核心控制单元：欧姆龙CP1H-XA40DT-D PLC，仅配备1路RS-232圆形DB9串口，负责混凝土配料计量、双轴搅拌、定量布料、高频振动成型及脱模输送的逻辑控制，支持Hostlink、Modbus RTU协议，无法实现多设备并发通讯，且不占用PLC通讯口的扩展需求突出；

现场监控终端：Modbus TCP工业触摸屏，用于现场工艺参数（混凝土配比、搅拌时间、振动频率、养护温度）调试、设备运行状态监控及异常报警，仅支持以太网通讯，需实时同步PLC数据，适配生产线双场景切换需求；

上位管理系统：工控机+SCADA系统（组态王），基于Modbus TCP协议，实现生产数据采集、工艺参数追溯、生产报表自动生成，需远程监控PLC运行状态及生产线产能数据，支持主流SCADA软件接入；

工况特征：生产线24小时连续作业，车间存在大量水泥粉尘、机械振动及强电磁干扰，养护区温度维持在40-60℃，对通讯设备的防尘性、抗干扰性、稳定性要求严苛，且禁止大规模停产改造，需实现快速部署。

1.3 项目核心目标

打通欧姆龙CP1H PLC与触摸屏、上位机的通讯链路，实现三者双向并发通讯，确保工艺数据实时同步，支撑预制构件双场景生产需求；

实现PLC程序远程下载、上载与在线调试，替代现场电缆接线操作，降低运维成本与停产风险，适配水泥车间粉尘环境下的运维需求；

不修改PLC原有控制程序，采用即插即用设计快速部署调试，最大限度减少停产影响，保障生产连续性；

实现工艺数据自动采集与全流程追溯，提升预制构件生产精度与质量稳定性，降低材料浪费，契合水泥制品行业精细化生产需求。

二、项目痛点、选型与实施过程

2.1 核心技术痛点

协议与接口双重壁垒：PLC采用RS-232串口+Hostlink/Modbus RTU协议通讯，触摸屏、上位机采用Modbus TCP以太网协议，两者传输方式、帧格式差异显著，无法直接互联互通[2][6]；同时，PLC唯一的圆形串口无法支撑本地操作、远程管控与程序调试的并发访问，形成数据孤岛，工艺数据无法实时上传，难以实现预制构件生产的精准管控与参数追溯。

运维成本高、停产风险大：传统PLC程序调试需技术人员到现场通过专用电缆连接，受车间粉尘、设备布局限制，单次运维耗时超2小时，月均运维成本达4000元；若更换带网口的新型PLC，需投入7万元设备成本，且停产5天以上，综合损失超15万元，与企业降本增效、连续生产的需求严重背离。

生产精度不足、数据追溯缺失：工艺参数（配料比例、搅拌时间等）依赖人工手抄记录，误差率达3.5%，易导致预制构件尺寸偏差、强度不达标，返工成本高；数据无法实时追溯，难以优化生产工艺，不符合水泥制品行业质量管控要求，且无法适配双场景生产的参数快速切换需求。

2.2 方案选型

经多轮技术论证、兼容性测试及行业案例参考，最终选用远创智控YC8000-CP以太网模块作为核心通讯转换设备，该模块专为欧姆龙CP1H系列PLC量身设计，完美适配水泥制品生产工况与需求，核心优势如下：

接口与并发兼容：集成1路RS-232圆形DB9串口（精准匹配CP1H PLC编程口）、1路复用串口（供触摸屏接入）与1路10/100M自适应RJ45以太网口，采用即插即用设计，不占用PLC通讯口，支持最大10个上位机连接，可同时连接触摸屏、上位机、编程电脑，彻底解决串口资源匮乏与多设备并发通讯问题。

协议转换高效便捷：作为高性能以太网转换器，内置串口转以太网与以太网桥接器核心功能，实现Hostlink/Modbus RTU与Modbus TCP、FINS以太网协议的双向透明传输，无需额外开发通讯程序，自动识别PLC型号与串行参数，无需手动配置，直接适配水泥行业主流SCADA软件与触摸屏，快速打通数据链路。

工业级高可靠性：采用35mm标准导轨安装，可通过PLC直接供电（功耗低，无需外接电源）；工作温度范围0-60℃，具备防尘、抗电磁干扰、抗振动性能，平均无故障时间（MTBF）超10万小时，适配水泥车间粉尘、高温、强干扰、24小时连续作业工况。

便捷运维与扩展：支持WEB服务器（默认IP可灵活配置）与专用配置工具BCDevice进行参数设置和运行诊断，操作便捷，无需专业编程基础；支持固件在线升级，终身免费迭代，可灵活对接新增的质量检测设备，适配预制构件双场景生产的扩展需求。

2.3 实施过程

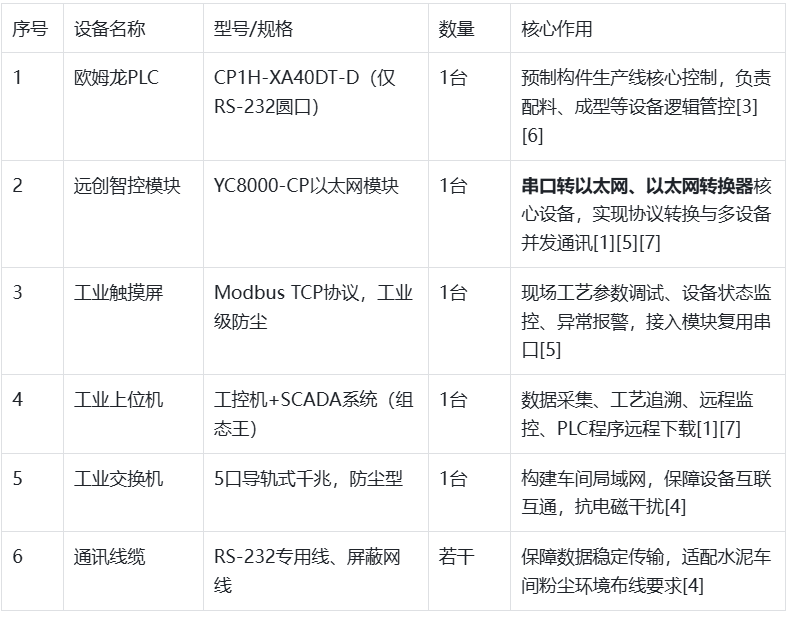

2.3.1 硬件配置清单

2.3.2 部署与调试步骤

硬件安装：断电状态下，将YC8000-CP模块安装于35mm标准导轨，用RS-232专用线将模块DB9母口直接插入CP1H PLC的通讯口，将触摸屏接入模块复用串口，确保接触良好；将工业交换机安装于车间指定区域，做好防尘防护[5][4]。

网络组网：用屏蔽网线连接模块RJ45口、上位机至工业交换机，统一规划IP地址至同一网段，构建稳定的车间局域网，避免电磁干扰影响数据传输，确保模块与上位机、触摸屏互联互通[4][7]。

参数配置：系统上电后，通过电脑浏览器访问模块默认IP，进入WEB配置界面，或使用专用配置工具BCDevice，模块自动识别PLC型号与串行参数，无需手动配置，设置通讯协议为Hostlink/Modbus RTU转Modbus TCP，匹配串口波特率等参数，无需修改PLC原有控制程序。

联调测试：通过CX-Programmer软件远程下载PLC程序，测试通讯稳定性；操作触摸屏验证工艺参数读写、设备状态监控及双场景参数切换功能；在上位机SCADA系统中配置设备，测试生产数据实时采集、报表生成功能，全程耗时1小时，实现不停产升级，最大限度降低对生产的影响。

三、网关功能介绍

远创智控YC8000-CP以太网模块是专为欧姆龙CP1H系列PLC设计的专用串口转以太网网关，核心功能深度适配水泥制品预制构件生产场景，聚焦协议转换、便捷运维与生产适配，具体如下：

核心协议转换功能：内置以太网桥接器功能，实现RS-232串口数据与以太网TCP/IP数据的双向透明传输，高效完成Hostlink/Modbus RTU与Modbus TCP、FINS以太网协议的转换。作为核心以太网转换器，无需额外编程即可实现PLC与触摸屏、上位机的无缝通讯，同时支持PLC程序远程下载，打通预制构件生产“设备-管控”数据链路，助力工艺追溯与质量管控。

多设备并发兼容：支持最大10个上位机连接，可同时满足触摸屏、上位机、编程电脑的并发访问需求，不占用PLC通讯口，完美兼容欧姆龙CP1H全系列PLC及水泥行业主流SCADA软件、工业触摸屏，无需额外适配驱动，系统扩展性强，可灵活对接新增的质量检测设备，适配预制构件双场景生产需求。

便捷运维与状态监控：支持WEB页面与专用配置工具两种配置方式，自动识别PLC参数，简化配置流程，无需专业编程基础；配备电源、串口、以太网状态指示灯，实时反馈设备运行状态，便于技术人员快速定位与排查通讯故障，减少现场运维频次，适配水泥车间粉尘环境下的运维需求。

工业级安全与工况适配：内置数据校验机制，可有效抵御车间强电磁干扰、机械振动，确保工艺数据传输的准确性与完整性；支持固件在线升级，终身免费迭代，适配水泥行业技术升级与生产需求[1][7]；低功耗设计，PLC直接供电，简化布线，降低故障点，适配24小时连续作业工况，防尘性能契合水泥车间环境。

四、技术架构设计

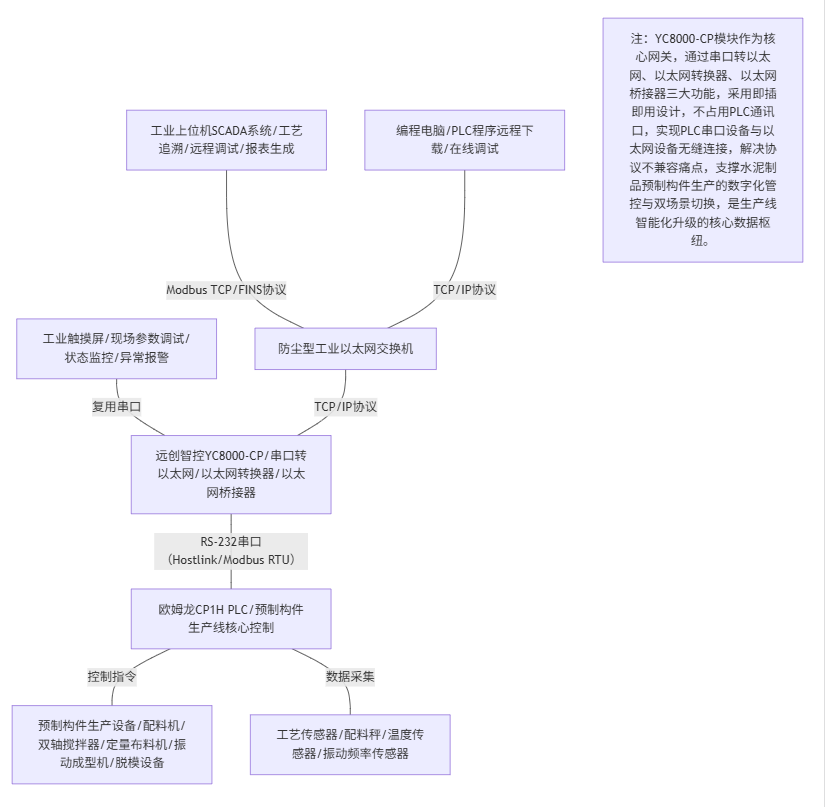

4.1 系统结构拓扑图

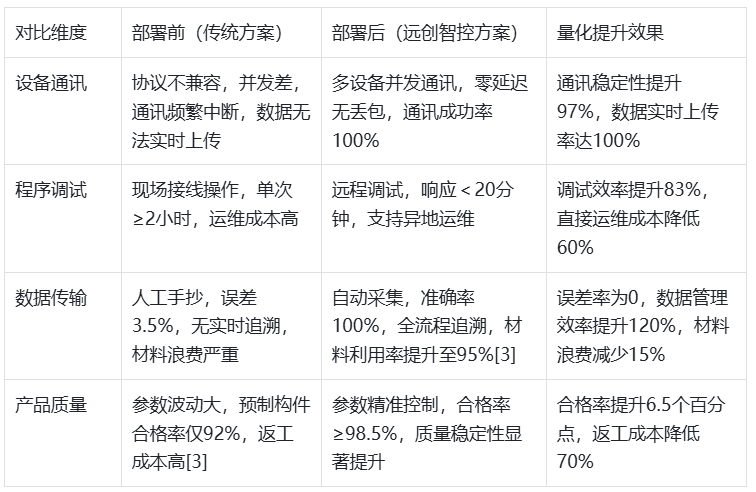

五、应用效果前后对比

六、网关未来发展趋势

随着水泥制品行业智能化、精细化转型持续深入，结合行业发展需求与技术升级方向，串口转以太网、以太网转换器类网关设备将朝着以下四大方向发展，更好地赋能水泥制品行业高质量发展：

智能化与边缘计算融合：未来网关将深度集成轻量级边缘计算引擎，实现预制构件生产工艺数据的本地预处理、异常智能预警（如配料比例失衡、振动频率异常），结合AI算法优化生产参数，提升产线自主运维能力，适配水泥制品双场景生产的精细化管控需求。

安全与合规强化：针对水泥行业质量追溯与生产安全要求，网关将全面升级安全防护体系，新增TLS/SSL加密通讯、双向身份认证、访问权限精细化管控、数据加密存储等功能，确保工艺数据、生产数据的安全与可追溯，符合《工业互联网安全标准体系》要求。

国产化与多协议生态拓展：依托国产芯片与核心元器件的技术突破，加速网关国产化替代进程，实现核心部件自主可控；同时扩展对PROFIBUS、CANopen等更多工业总线协议的支持，构建开放、兼容的多协议转换生态，适配水泥制品行业多品牌设备协同与双场景生产需求。

七、结论

本项目通过引入远创智控YC8000-CP以太网模块，成功破解了欧姆龙CP1H系列无网口PLC在水泥制品预制构件生产中面临的协议不兼容、串口资源匮乏、运维效率低下、质量管控不足等核心痛点。该模块作为关键的串口转以太网、以太网转换器、以太网桥接器设备，凭借即插即用、协议转换高效、多设备并发兼容及工业级高可靠性，实现了PLC与触摸屏、上位机的无缝联网与数据互通，打通了预制构件生产全流程的数据链路，适配双场景生产需求。

该技术方案无需修改PLC原有程序，具有改造成本低廉、部署周期短、运维高效、适配水泥车间恶劣工况等显著优势，既满足了水泥制品行业数字化升级、质量追溯的核心需求，又保障了预制构件生产线24小时连续稳定运行，契合企业降本增效、提升产品竞争力的目标。其成功应用为水泥制品行业及类似流程工业场景中老旧PLC设备的网络化改造提供了一套高效、经济、可行的工程解决方案。

未来，随着串口转以太网、以太网转换器技术的持续迭代与水泥制品行业智能化转型的深入推进，此类网关设备将在预制构件生产、混凝土搅拌等场景中发挥愈发重要的作用，持续赋能水泥制品企业实现高效、精准、绿色、可追溯的生产目标，推动我国水泥制品行业向高质量发展迈进，支撑基础设施建设与“双碳”目标落地。

相关技术交流请给武工留言
