欧姆龙 CP1H PLC借助以太网通讯处理器实现在检测生产线上的应用案例

一、行业痛点与解决方案概述

以某汽车零部件制造企业的生产线检测系统为例，该企业原本使用欧姆龙CP1H PLC作为主控制器。由于CP1H PLC本身不具备以太网接口，只能通过串口（如RS232或RS485）进行通讯。这种通讯方式存在传输距离短、传输速率低、抗干扰能力弱等问题，严重影响了生产线检测系统的稳定性和效率。此外，串口通讯还限制了系统的扩展性，无法满足企业对生产线进行远程监控和数据共享的需求。

为了解决这一痛点，企业决定引入捷米特品牌的JM-ETH-CP以太网通讯处理器。该模块专为欧姆龙CP1H PLC设计，能够将PLC的串口通讯转换为以太网通讯，使PLC具备标准的以太网接口，从而实现与上位机编程软件和触摸屏的高效通讯。

二、系统架构设计

整体架构

改造后的生产线检测系统采用三层架构设计：设备层、控制层和监控层。设备层包括各类传感器、执行器和检测设备，负责采集生产过程中的各种数据和执行控制指令；控制层以欧姆龙CP1H PLC为核心，通过捷米特JM-ETH-CP以太网通讯模块实现数据的处理和传输；监控层由上位机编程软件和触摸屏组成，负责对生产线进行实时监控和操作。

设备选型与连接

PLC：欧姆龙CP1H-XA40DT-D，该型号PLC具有丰富的I/O点数和强大的逻辑控制能力，适用于中小型自动化控制系统。

以太网模块：捷米特JM-ETH-CP以太网模块，专为欧姆龙CP1H PLC设计，支持ModbusTCP协议，能够将PLC的串口通讯转换为以太网通讯。

上位机编程软件：欧姆龙CX-Programmer，用于对CP1H PLC进行编程和调试，通过以太网与JM-ETH-CP以太网通讯模块连接。

触摸屏：威纶通MT8102iE，10.1英寸彩色触摸屏，支持以太网通讯，用于对生产线进行实时监控和操作。

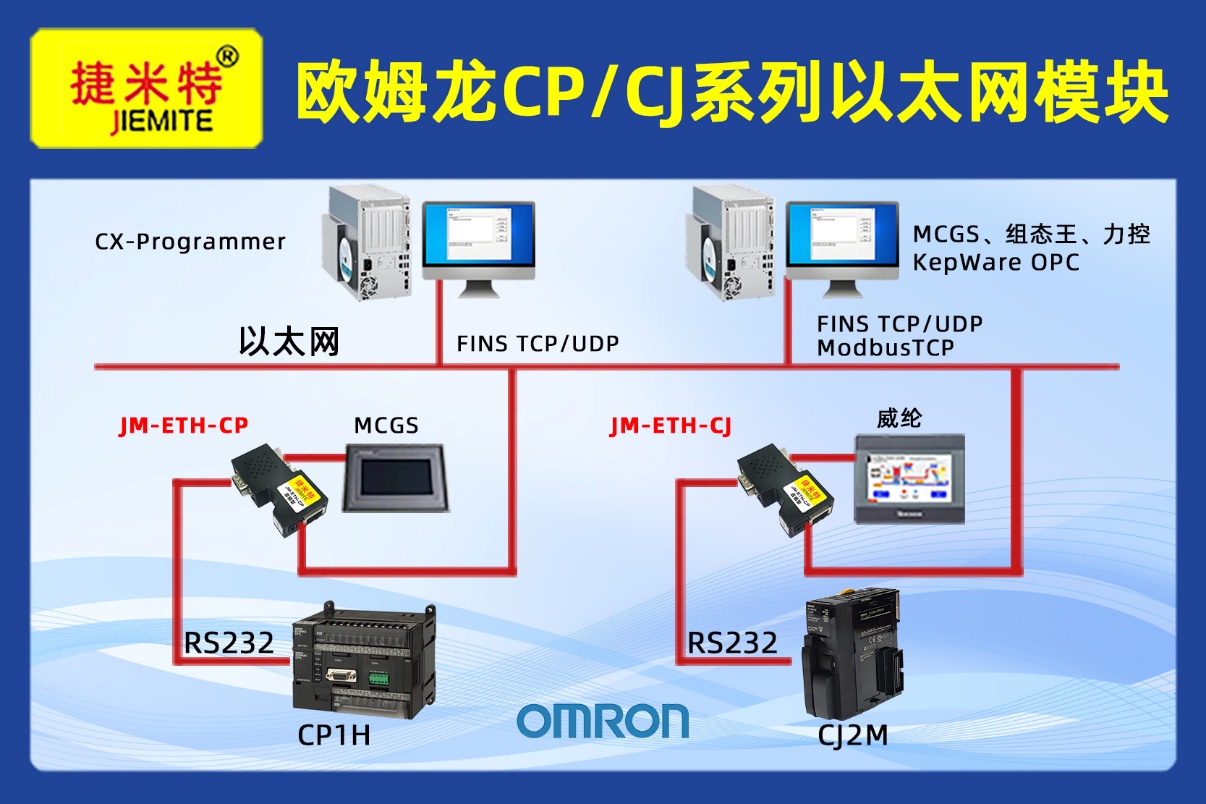

系统连接方式为：JM-ETH-CP以太网通讯处理器串口端通过RS232/RS485线缆与欧姆龙CP1H PLC的串口连接，以太网端通过网线分别与上位机和触摸屏连接，形成一个完整的通讯网络。

三、通讯配置与实现

以太网模块配置

JM-ETH-CP以太网通讯处理器的配置主要通过其自带的配置软件进行。具体步骤如下：

将模块通过USB转串口线与配置计算机连接，打开配置软件。

设置模块的IP地址、子网掩码和网关，确保与上位机和触摸屏在同一网段。

配置通讯参数，包括通讯协议（选择ModbusTCP）、串口参数（波特率、数据位、停止位、校验位等），确保与PLC的串口参数一致。

设置Modbus地址映射表，将PLC的内部寄存器地址映射为Modbus地址，以便上位机和触摸屏能够正确访问PLC的数据。

上位机编程软件配置

欧姆龙CX-Programmer的配置主要包括以下步骤：

创建新工程，选择PLC型号为CP1H-XA40DT-D。

在工程中添加以太网通讯驱动，设置通讯参数，包括模块的IP地址和端口号。

编写PLC程序，实现对生产线检测设备的控制和数据采集。

在程序中设置数据寄存器，用于存储生产线的状态数据和检测结果，以便上位机和触摸屏读取。

触摸屏配置

威纶通MT8102iE触摸屏的配置主要通过EasyBuilderPro软件进行，具体步骤如下：

创建新工程，选择触摸屏型号为MT8102iE。

在工程中添加ModbusTCP通讯驱动，设置通讯参数，包括模块的IP地址和端口号。

设计触摸屏界面，包括生产线状态显示、参数设置、报警信息显示等功能模块。

创建变量，将触摸屏的变量与PLC的数据寄存器进行关联，实现数据的实时交换。

四、功能实现与应用效果

主要功能

实时监控：通过触摸屏和上位机编程软件，操作人员可以实时监控生产线的运行状态，包括设备的启停状态、工艺参数、检测结果等。

参数设置：操作人员可以通过触摸屏方便地设置生产线的各种工艺参数，如检测阈值、运行速度等，设置参数会实时传送到PLC中。

数据记录与分析：上位机编程软件可以记录生产线的运行数据和检测结果，生成报表和趋势图，为生产管理和质量控制提供数据支持。

报警功能：当生产线出现异常情况时，如检测结果超差、设备故障等，系统会及时发出报警信号，并在触摸屏和上位机上显示报警信息，提醒操作人员及时处理。

远程监控：通过以太网，管理人员可以在办公室或其他远程地点通过上位机软件实时监控生产线的运行情况，提高管理效率。

五、应用效果

捷米特JM-ETH-CP以太网通讯处理器的应用，为该汽车零部件制造企业的生产线检测系统带来了显著的改善：

通讯稳定性提高：以太网通讯相比串口通讯具有更高的稳定性和抗干扰能力，减少了通讯故障的发生，提高了生产线的运行效率。

数据传输速率提升：以太网通讯的传输速率远高于串口通讯，能够实时传输大量的生产数据和检测结果，满足了生产线对数据实时性的要求。

系统扩展性增强：通过以太网接口，系统可以方便地连接其他设备，如工业计算机、MES系统等，为企业的信息化建设奠定了基础。

操作便捷性改善：触摸屏的应用使得操作人员可以直观地监控和操作生产线，降低了操作难度，提高了工作效率。

维护成本降低：以太网模块的可靠性高，维护简单，减少了系统的维护成本和停机时间。

六、总结与展望

捷米特JM-ETH-CP以太网通讯处理器

成功解决了欧姆龙CP1H PLC没有网口的痛点，实现了PLC与上位机编程软件和触摸屏的高效通讯，显著提升了生产线检测系统的性能和可靠性。在实际应用中，该模块表现出了良好的稳定性和兼容性，为企业带来了显著的经济效益。
