永磁电机 D 轴 Q 轴磁场 — 转矩分配机制及典型工况性能分析

D轴与Q轴的核心关系
D轴与Q轴的本质是“正交坐标系”，核心关系围绕“磁场”与“转矩”的解耦控制展开，所有运行特性均基于以下两个核心原则，这也是理解二者关系的关键：

D轴与Q轴处于正交关系

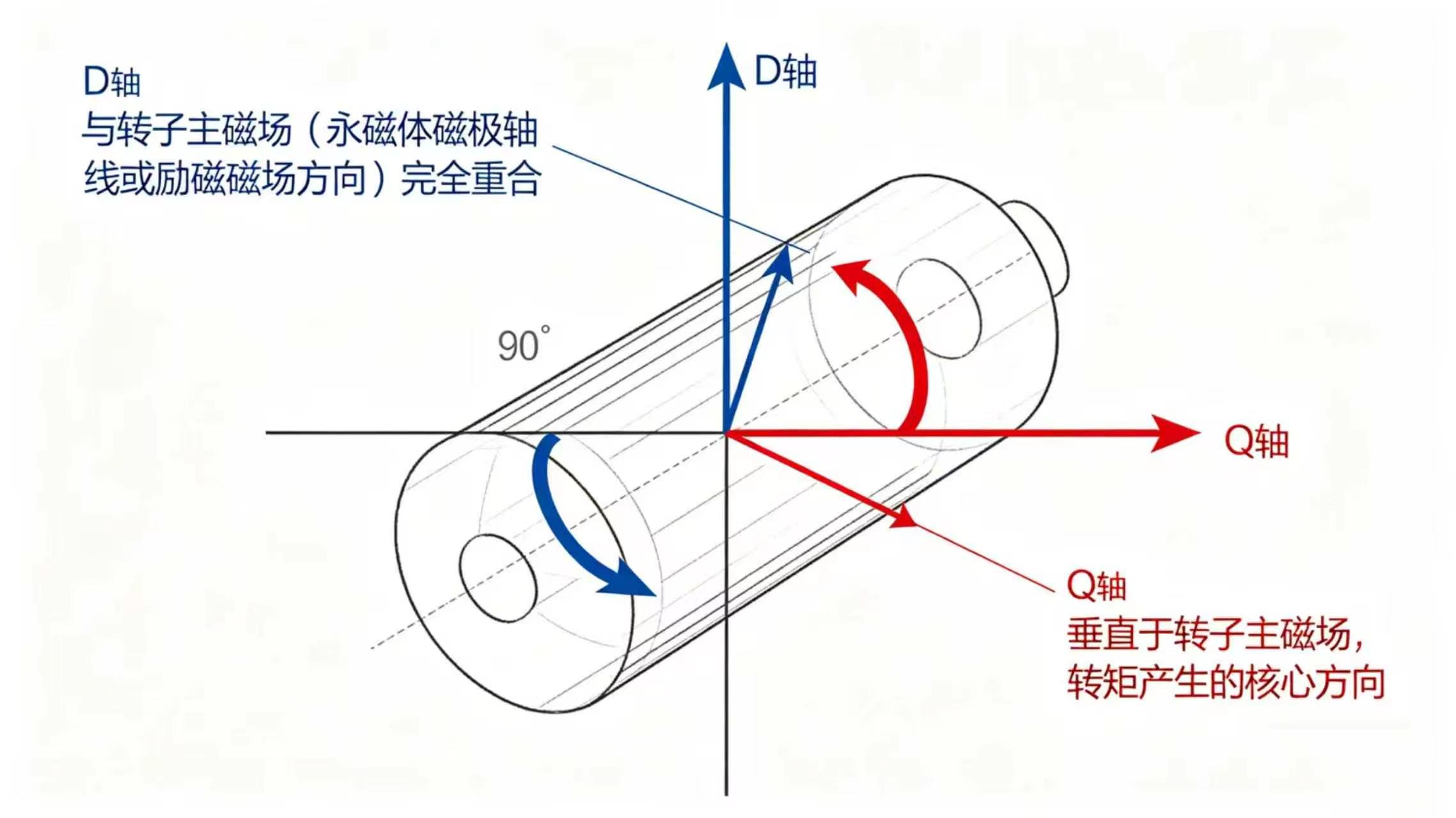

方向关联：Q轴始终超前D轴90°电角度，二者空间正交、互不干涉，共同构成与转子同步旋转的坐标系——D轴方向与转子主磁场（永磁体磁极轴线或励磁磁场方向）完全重合，Q轴方向垂直于转子主磁场，是转矩产生的核心方向。

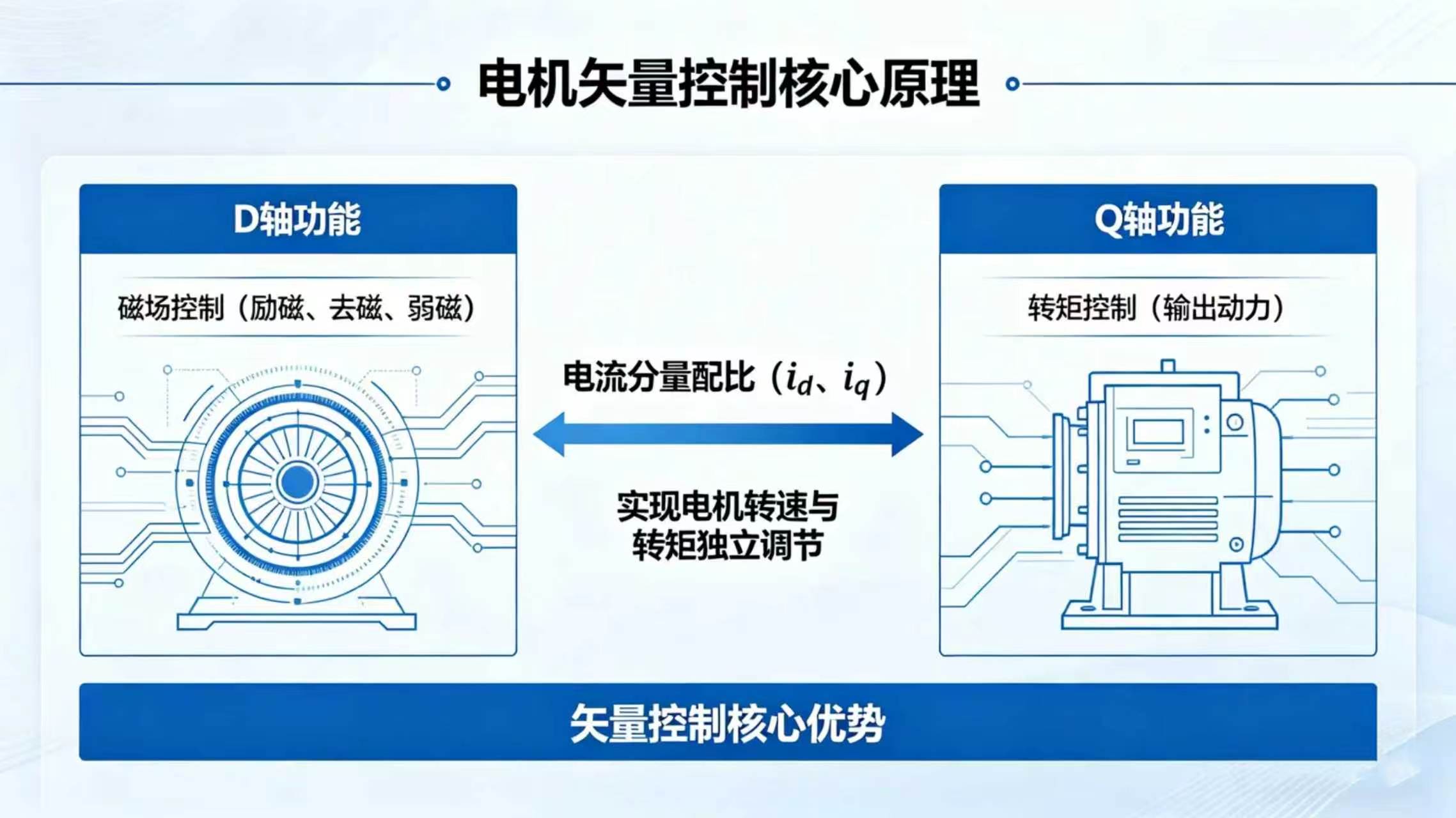

功能关联：D轴负责“磁场控制”（励磁、去磁、弱磁），Q轴负责“转矩控制”（输出动力），二者通过电流分量（(i_d)、(i_q)）的配比，实现电机转速与转矩的独立调节，这也是矢量控制的核心优势。

d轴电流(i_d)：主要控制转子磁场强度，调节电机的励磁能力;
q轴电流(i_q)：直接产生电磁转矩，控制电机转速或负载能力。
这种解耦特性允许工程师独立优化转矩响应和磁场调节，类似直流电机的电枢反应与励磁控制分离，但通过算法实现而非机械换向。
补充：不同电机类型中，D轴与Q轴的电感特性（(L_d)、(L_q)）存在差异，直接影响二者的控制逻辑：

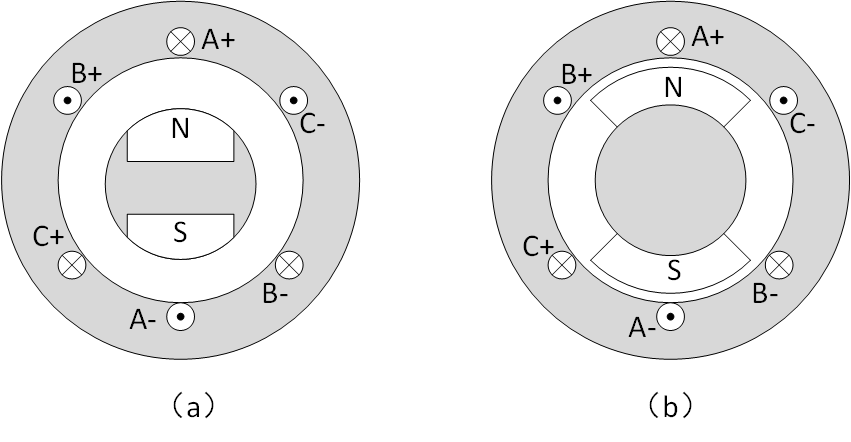

（a）：内嵌式电机（凸极电机）；（b）：表贴式电机（隐极电机）

隐极电机（表贴式PMSM）(L_d≈L_q)，D轴与Q轴功能完全分离

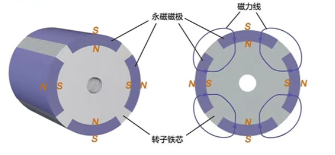

表贴式电机图

凸极电机（内置式PMSM、轴向磁通电机）(L_d

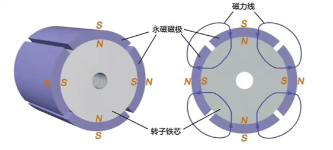

内置式电机图

二、核心参数定义
(i_d)（D轴电流）：正方向为“增磁”（增强转子主磁场，极少使用，易导致永磁体退磁）；负方向为“去磁/弱磁”（削弱气隙总磁场，用于高速工况）。
(i_q)（Q轴电流）：正方向为“正向转矩”（电机正向转动、输出动力）；负方向为“反向转矩”（电机制动、反向转动）。
日常工程应用中，电机正常电动运行时，(i_q>0)；高速弱磁运行时，(i_d<0)，这是最常见的工况前提。

三、不同工况下D轴与Q轴的关系及对应运行情况
D轴与Q轴的关系，核心体现为(i_d)与(i_q)的大小、方向配比，不同配比对应不同的电机运行状态，结合隐极、凸极两种电机类型，分四大场景详细解析。

场景一：(i_d = i_q)（D轴电流与Q轴电流相等）
此处的“相等”指代数值相等（含正负），并非绝对值相等，这种工况在电机正常运行中极少出现，属于过渡或异常状态。
1.核心关系：
D轴的磁场分量与Q轴的转矩分量相等，电流矢量在d/q坐标系中与D轴、Q轴均成45°夹角，磁场控制与转矩控制各占一半。
2.不同电机的运行情况：
隐极电机：无磁阻转矩，仅永磁转矩参与工作，此时转矩输出中等，效率偏低，无法实现最优控制，仅可能出现在启动、加减速的过渡瞬间。
凸极电机：虽有磁阻转矩，但(i_d)与(i_q)的配比并非最优（非MTPA控制），转矩输出未达到最大，同样属于过渡状态；若长期处于该工况，会导致电机发热增加、效率下降。
3.工程意义：
无实际正常运行价值，多为控制器调试不当、参数异常或工况突变时的中间状态，需及时调整至最优配比。

场景二：(i_d > i_q)（D轴电流大于Q轴电流）
该工况的核心是“磁场分量占比高于转矩分量”，运行状态需结合(i_d)的正负（增磁/弱磁）区分，也是最易被误解为“高速低扭”的场景。
1.子场景1：(i_d > 0)、(i_q > 0)（D轴增磁，Q轴正向转矩）

核心关系：D轴增磁分量大于Q轴转矩分量，电流大部分用于增强转子磁场，少量用于输出转矩。
运行情况：电机转矩输出偏弱，转速无法提升（增磁会限制转速），同时电机铁损、铜损增加，发热严重，效率大幅下降，长期运行可能导致永磁体退磁（尤其凸极电机）。
适用场景：无实际正常适用场景，属于控制器参数错误或异常工况。

2.子场景2：(i_d < 0)、(i_q > 0)（D轴弱磁，Q轴正向转矩）
核心关系：D轴弱磁分量（负值）的代数值大于Q轴转矩分量（正值），意味着弱磁力度较弱，转矩分量仍占一定比例。
运行情况：电机处于高速区间，但弱磁深度不足，转速未达到最高值，转矩输出中等，效率处于合理范围，属于高速工况的“保守弱磁”状态（如电机高速轻载运行）。
适用场景：电机高速、轻载，无需极致转速，但需保留一定转矩（如风机、水泵高速运行）。

总结：(i_d > i_q) 并非“高速低扭”，仅当(i_d<0)时可能处于高速，但转矩并非最低；(i_d>0)时属于异常工况，表现为“低效、弱扭、低转速”。

场景三：(i_d < i_q)（D轴电流小于Q轴电流）
这是电机最常见、最正常的工况，核心是“转矩分量占比高于磁场分量”，对应电机正常出力、高效运行的状态，覆盖绝大多数日常应用场景。
1.子场景1：(i_d = 0)、(i_q > 0)（D轴无电流，Q轴正向转矩）
核心关系：D轴不参与磁场控制（无增磁、无弱磁），全部电流用于Q轴转矩输出，是隐极电机的最优控制策略。
运行情况：电机转矩输出最大、效率最高，转速处于中低速区间（无弱磁），运行稳定、发热少，是最理想的正常运行状态。
适用场景：绝大多数中低速、额定负载工况（如家用空调压缩机、普通无刷电机），隐极电机（表贴式PMSM）主要工作在此场景。

2.子场景2：(i_d < 0)、(i_q > 0)（D轴弱磁，Q轴正向转矩）
核心关系：D轴弱磁分量（负值）的代数值小于Q轴转矩分量（正值），弱磁与转矩协同工作，是凸极电机的主要控制场景。
运行情况：电机处于高速区间，弱磁深度适中，转矩输出满足负载需求，效率维持在较高水平；若弱磁深度增加（(|i_d|)变大），转速进一步提升，转矩会略有下降，但仍满足“(i_d < i_q)”。
适用场景：高速、中载工况（如电动汽车驱动、轴向磁通电机高速运行），凸极电机（内置式PMSM）主要工作在此场景，可通过MTPA控制（最大转矩电流比）实现最优配比。

3.子场景3：(i_d < 0)、(i_q < 0)（D轴弱磁，Q轴反向转矩）
核心关系：D轴弱磁，Q轴输出反向转矩，电机处于制动或反向运行状态。
运行情况：电机减速制动（能量可回馈）或反向转动，转矩输出与正向运行时一致，弱磁用于提升反向高速制动性能。
适用场景：电机减速、制动、反向运行（如电动汽车刹车、机床反向进给）。

场景四：特殊极端工况（D轴或Q轴电流为0）
除上述三种配比外，D轴或Q轴电流为0的极端工况，更能体现二者的独立功能，也是工程中常用的调试、控制场景。

4.(i_d ≠ 0)、(i_q = 0)（Q轴无电流，仅D轴工作）
核心关系：仅D轴参与磁场控制，Q轴无转矩输出，电机处于“无转矩运行”状态。
运行情况：电机不输出动力，仅维持磁场（如感应电机的励磁状态），或处于弱磁待机状态，转速可能维持在某一值，但无负载能力。
适用场景：电机待机、励磁调试，或感应电机的磁场建立阶段。

5.(i_d = 0)、(i_q = 0)（D轴、Q轴均无电流）
核心关系：无磁场控制、无转矩输出，电机处于停机状态。
运行情况：电机不转动，无励磁、无负载，属于停机待机状态。

四、核心总结
D轴与Q轴的关系，本质是“磁场与转矩的配比关系”，不同电机类型、不同工况下，二者的作用的侧重点不同，核心总结如下：
1.隐极电机（(L_d≈L_q)）：D轴与Q轴功能分离，最优工况为(i_d=0)、(i_d < i_q)，转矩仅由Q轴决定，弱磁能力弱，适合中低速、高效运行。
2.凸极电机（(L_d

简单来说：
D轴管磁场（弱磁、增磁），Q轴管动力（转矩）；
(i_d < i_q) 是正常工况（高效、转矩足），
(i_d > i_q) 多为异常或保守弱磁，
(i_d = i_q) 仅为过渡状态。
工程应用中，控制器的核心任务的就是调节(i_d)与(i_q)的配比，根据负载需求（转速、转矩），让D轴与Q轴协同工作，实现电机高效、稳定运行。
