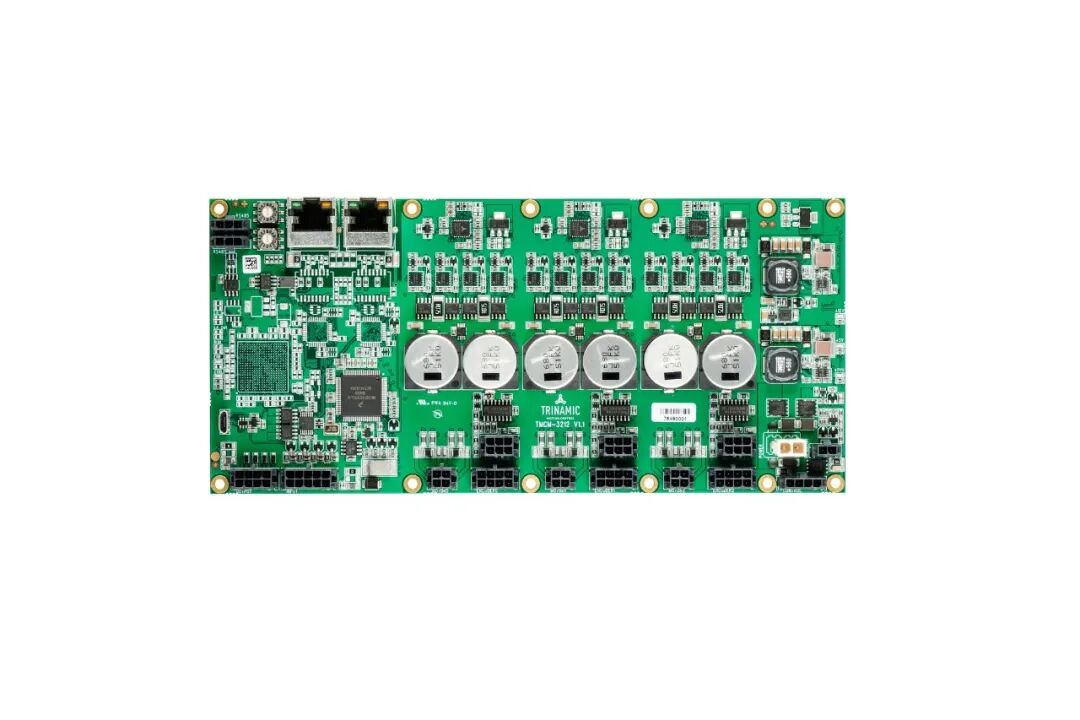

TMCM-3212：3 轴 ×3A×256 微步，双斜坡运动更平滑

一块板子管三个电机，选型时可以多看一眼。

工程师做多轴方案时常面临一个取舍：用三块单轴驱动板，接线复杂、占空间、成本往上走；用集成方案又担心单轴电流不够、接口被阉割。Trinamic的TMCM-3212走的是中间路线——三轴集成，但每轴的电流、接口、保护功能都没有缩水。以下参数均来自硬件手册V1.1，我们直接看数据

01三轴硬指标+双斜坡

项目	参数
轴数	3轴独立
单轴持续电流	最高3A RMS
单轴峰值电流	4.2A（软件可调）
微步细分	最高256微步/整步
供电电压	+17V ~ +53V DC（推荐24V或48V）
板上滤波电容	约4000μF/63V

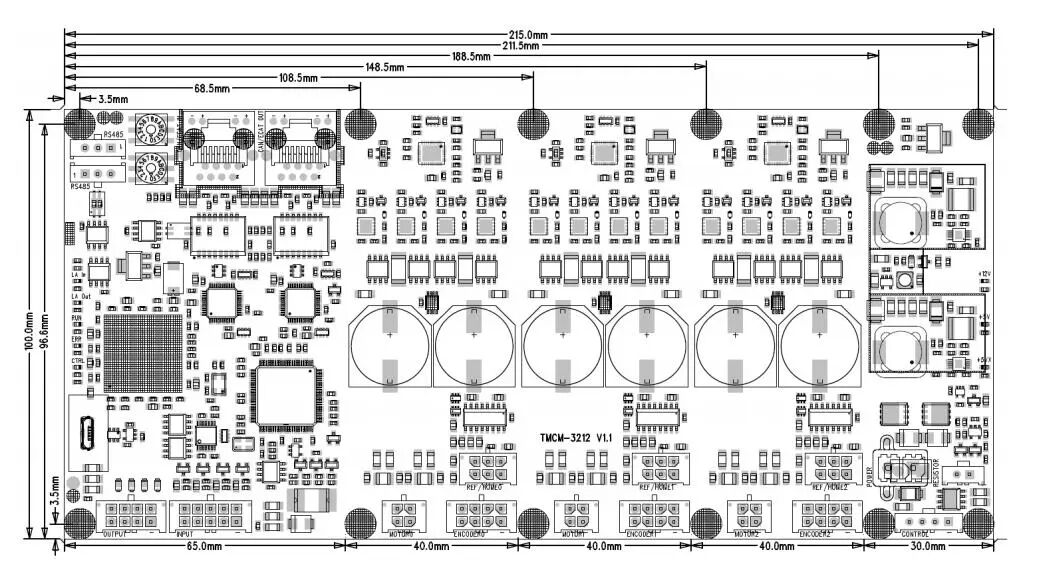

尺寸	215mm × 100mm × 21mm

单轴3A RMS在48V供电的集成板里属于偏上的规格，比不少标称2.5A的板子多了0.5A的电流裕量。256微步意味着每整步被切成256份，低速段抖动控制会更细腻。

双斜坡到底指什么？这块板的运动控制器支持两种加减速模式：线性斜坡和SixPoint六段式斜坡。线性斜坡就是固定加速度，一段坡走到底，适合简单定位。六段式斜坡把一次运动拆成加速段、匀速段、减速段各两段，相当于在启停两端多加了缓冲节点。实际效果是：设备启停时冲击更小，高速段过渡更顺，负载惯性大的场景不容易抖。比普通梯形加减速多4段可调节点，轨迹细腻程度高了一个档次。

02每轴配齐编码器和三限位

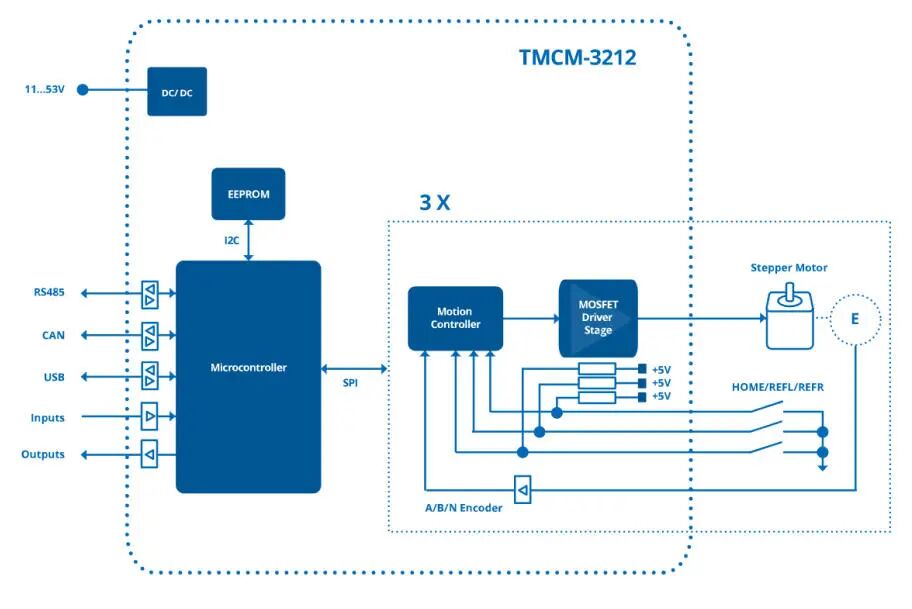

TMCM-3212给每个轴独立配了：

1路差分编码器接口（A/B/N，板载120Ω终端电阻）

3路开关输入：HOME、左限位、右限位（内部5.6k上拉）

三轴算下来就是3个编码器口+9个限位输入。常见三轴方案通常只给一个编码器口或限位需要外扩，TMCM-3212在接口数量上给得比较满。做位置闭环校验或多限位触发的设备，省掉的是外扩模块的成本和接线工时。

板上还带4路模拟/数字输入（0~10V，可直接接+24V信号）和4路开漏输出（单路500mA，内置续流二极管），接继电器不用再并二极管。RS485和CAN都是双插座并联，总线进出不用T型分支，拓扑比单插座规整。

03

内置技术：静音、省电、防丢步

几项功能都做在驱动芯片硬件层，TMCL指令直接调用：

StealthChop：低速段电压斩波算法优化，电机噪音更低，适合实验室或医疗设备。

CoolStep：轻载自动降电流，待机功耗比定电流方案实测低30%以上。

StallGuard2：通过电流波形检测堵转，省掉三个霍尔传感器，每轴BOM成本约降两美金。

DcStep：突加载荷自动调速防丢步，变负载工况多一层软件保险。

制动斩波器也做在板内，电机减速反充时自动泄放母线电压，不用外挂制动模块。供电严禁超53V，斩波器是最后一道防线。

04

适用场景与选型参考

凡是三轴联动、对空间敏感、需要编码器防丢步的应用都可纳入备选：

l三轴点胶、焊接、检测平台

l实验室移液工作站、样品处理臂

l医疗体外诊断设备

l阀门调节、分拣、纠偏机构

凭借出色的平滑运动性能和高可靠性，TMCM-3212 广泛应用于对运动精度和稳定性要求较高的设备：半导体检测与搬运设备、实验室自动化分析仪器、医疗诊断与治疗设备、3D 打印与数控雕刻机、包装贴标生产线、小型工业机械手、精密点胶设备等。
