注塑机协议互通改造：Ethernet IP转Modbus RTU的实战应用

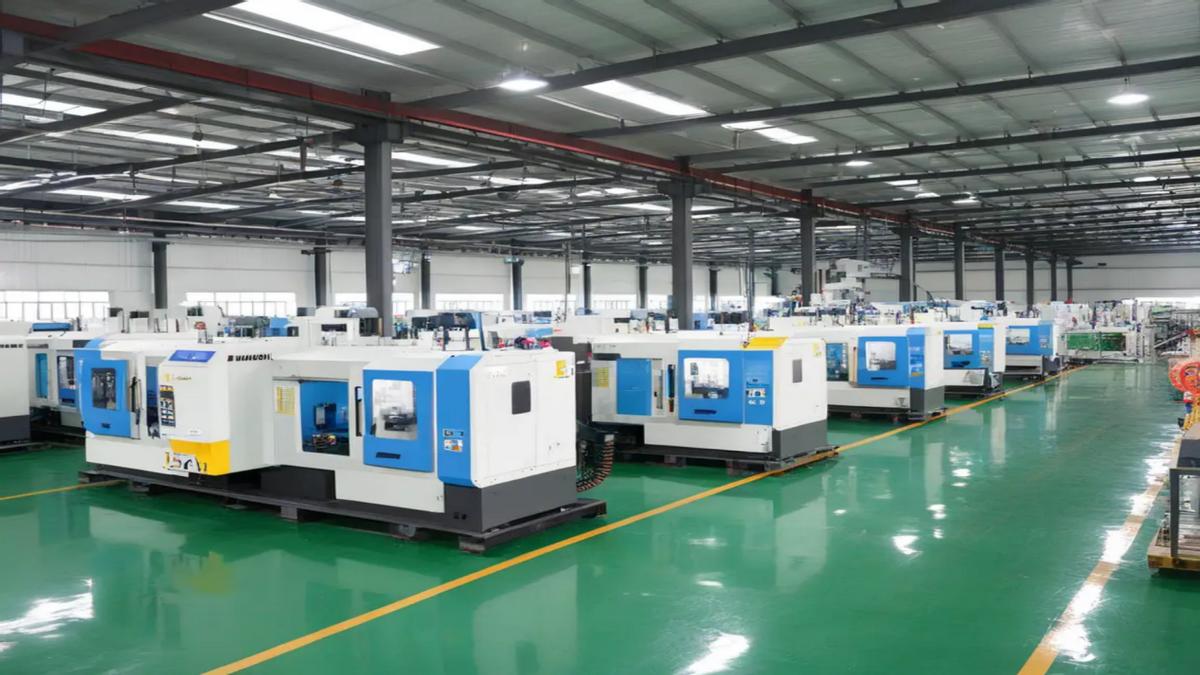

在塑料机械制造厂，注塑机的高效运行离不开精准的参数控制。现场通过威纶通HMI完成模具温度、注射压力、周期时间等核心工艺设定，却因PLC与设备协议不兼容，出现数据交互中断、指令响应延迟等问题，制约生产效率。

核心设备与技术参数

威纶通HMI（核心操作终端）

本次选用cMT3107XM型号，硬件参数扎实：10.1寸宽视角WVA屏幕，四核RISC CPU搭配4GB Flash与1GB内存，支持多任务并行，页面切换流畅；IP66防护等级，适配车间潮湿、多粉尘环境，抗震动性能达军工标准。接口配置丰富，含1路10/100Base以太网接口、双重隔离保护的RS485 2W/4W串行接口，内置电源隔离保护器，抗干扰能力强，可有效防止异常电流烧毁串口。软件层面兼容EasyBuilder Pro组态软件，支持超300种通讯驱动，能灵活对接各类PLC与控制器，为协议改造提供稳定操作基础。

疆鸿智能JH-EIP-RTU协议转换网关

作为跨协议通讯的核心桥梁，该网关参数适配工业场景：以太网侧支持10/100M自适应RJ45接口，具备IP地址冲突探测功能，兼容ODVA标准Ethernet IP协议，输入输出字节数最大均达490Bytes，满足大批量数据传输需求。Modbus RTU侧支持RS232/RS485接口，波特率覆盖1200~115200bps，串口格式支持7/8数据位、无/奇/偶校验、1/2停止位，可灵活适配各类串口设备。供电为24VDC(±5%)，最大功率3.5W，工作温度-45℃~85℃，湿度≤95%，工业级防护设计，适配24小时连续运行的注塑车间。

技术参数

ETHERNET/IP 技术参数

● 网关做为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙等

品牌的 PLC。

● 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

● 支持 ODVA 标准 EtherNet/IP 通信协议，支持 DHCP 分配 IP 地址。

● 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

- MODBUS-RTU 技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站或从站，两种工作方式二选一

工作。

● 网关的 MODBUS 接口可通过拨码选择 RS485 接口或 RS232 接口（无效），

两种接口二选一工作。

● 网关的 MODBUS 波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、

115.2K，其它波特率可以定制。

● 网关的 MODBUS 字符格式及校验位：8 位无校验+1 停止位、8 位+偶校验+1

停止位、8 位+奇校验+1 停止位、8 位无校验+2 停止位。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、

10H 号功能。

● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 主站，最多能带 32 个 Modbus 从站。

改造方案与项目案例

改造逻辑

将JH-EIP-RTU网关接入系统：Ethernet IP端设为从站，直接接入PLC以太网网络；Modbus RTU端设为主站，通过RS485接口连接威纶通HMI及注塑机设备。通过网关网页配置界面，将PLC内部标签与HMI的Modbus寄存器一一映射，无需修改PLC程序，即可实现协议双向无缝转换，让HMI能稳定读取、下发工艺参数。

项目落地成效

某汽车零部件注塑厂采用本方案改造后，效果显著：威纶通cMT3107XM HMI可实时精准显示并调节模具温度（控制精度±1℃）、注射压力（响应延迟<100ms）、周期时间（误差<0.5s）。改造前，因协议不通，单批次50万件产品废品率达12%，约6万件；改造后废品率降至2.4%，仅1.2万件，直接节约材料成本4.7万元。同时，注塑机开合模重复定位精度从±0.15mm提升至±0.03mm，单周期时间缩短0.7秒，产能提升15%，调试周期从两周压缩至3天，大幅降低改造成本与时间成本。

改造优势总结

1. 通讯稳定高效：网关消除协议壁垒，数据交互丢包率近乎为零，指令响应速度提升50%，彻底解决之前的响应延迟与中断问题。

2. 设备利用率最大化：无需更换原有威纶通HMI与注塑机设备，保留既有投资，改造成本较整体替换降低80%，同时延长老旧设备使用周期。

3. 操作与维护便捷：威纶通HMI操作界面直观，员工易上手；网关支持远程诊断与固件升级，可视化配置无需专业编程，运维成本降低60% 。

4. 生产效益显著：废品率大幅下降、产能提升，同时缩短调试与维护时间，为车间创造可观经济效益，为后续产线智能化升级奠定基础。
