产品选型｜大电流电机驱动，如何解决发热、堵转、保护失效问题？

在做工业电机驱动时，很多硬件工程师都会遇到几个经典头疼事：板子空间本来就紧，高功率芯片还烫得厉害；电机堵转时，要么烧芯片要么电源拉垮；想加电路做限流保护，又怕软件反应慢救不回来。

如果你正在画工业缝纫机的控制板，或者设计机器人关节的驱动方案，这篇选型笔记可能帮你省下几轮打样调试的功夫。今天聊的主角是率能半导体的一颗单通道 H 桥电流控制电机驱动芯片 ——SS6952A。

场景拆解——散热、堵转与电流的博弈

无论是工业缝纫机的步进电机、机器人关节电机，还是办公自动化设备的驱动单元，它们的工作环境都有一个共同点：高负载、长时间运行、空间紧凑且对可靠性要求极高。

痛点直击：

散热压力大：传统驱动方案内阻偏高，大电流运行时外壳发烫，需要额外加散热片，挤占PCB空间。

堵转无防护：电机堵转时电流瞬间飙升，软件来不及反应，轻则烧MOS管，重则直接拉垮前级电源。

电流控制不灵活：想实现多档位电流调节，要么靠外挂电路堆料，要么靠复杂的软件算法，开发成本高。

针对三个“头疼事”，芯片级的解法

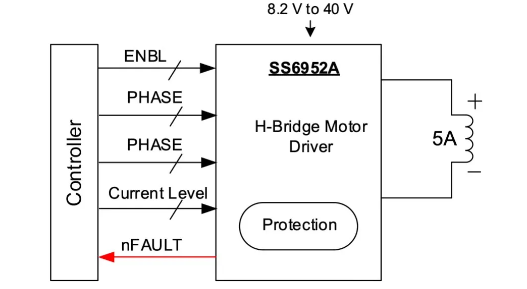

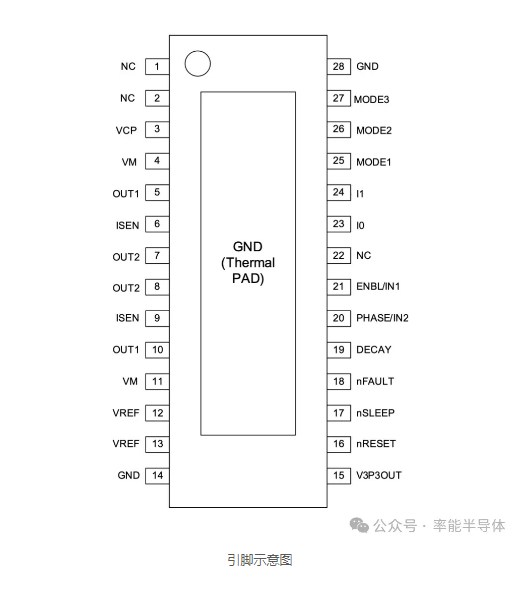

SS6952A是一颗内置N沟道功率MOSFET的单通道H桥驱动器，我们一起来看下它怎么解决上面的坑。

头疼1：高负载下发热严重，散热片都压不住

解法：芯片内部集成了低导通阻抗的功率MOSFET，在24V、Ta=25℃的条件下，RDS（HS+LS）典型值仅150mΩ。在7A峰值电流下，导通损耗明显低于同类方案，这意味着在同样的布板面积下，温升更低，长时间高负载运行的余量更足。

头疼2：电流档位调节麻烦，开发成本高

解法：SS6952A自带2bits 电流控制功能，可提供4个电流档位，支持固定频率下的电流调节，同时可配置快衰减、慢衰减和混合衰减模式，不用外挂复杂电路，就能适配不同电机的运行需求，省掉了额外的元器件成本和PCB空间。

头疼3：堵转 / 过流烧芯片，软件救不回来

解法：芯片自带硬件级的 “三板斧” 保护 —— 过流保护（OCP）、欠压锁定 （UVLO）、热关断（TSD）。

过流保护支持两种模式：可配置自动重试模式（故障消失后自动恢复）和锁死模式（故障排除后需复位），适配不同应用的安全逻辑。

欠压保护在电源不稳时直接锁死电路，避免芯片误动作损坏电机；过热保护在芯片温度超限时自动关断 H 桥，温度回落即可恢复，全程不用软件干预。

Layout避坑小贴士（干货收藏）

既然要避开坑，画板子时这几点值得留意：

电源引脚退耦：虽然芯片自带保护，但VM电源引脚到地之间，必须紧靠引脚放置一个0.1µF陶瓷电容 + 大容量电解电容，避免高频开关噪声误触发保护电路。

散热铺铜：芯片底部的散热PAD务必打过孔连到大面积GND铜皮上，保证热量能快速导出，避免热关断提前触发。

电流采样与复位走线：nSLEEP、nFAULT等控制引脚走线尽量远离大电流回路，避免电磁干扰导致误动作；采样电阻的走线尽量短粗，减少压降对电流精度的影响。

选型参数速查（为什么选它）

典型应用场景

工业缝纫机

机器人

做工业电机驱动，芯片选型决定了你后续是花时间调软件算法，还是花时间改PCB散热。如果这篇笔记对你梳理H桥选型有帮助，欢迎点个在看。欢迎点个在看。
