WD6208A 双向马达驱动电路规格书详解

WD6208A是一种用于驱动双向马达的单片集成电路。它可以使用 TTL 电平的逻辑信号控制，用于盒式磁带播放机和其他电气设备中。

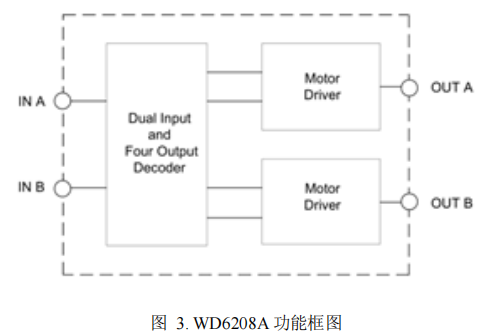

它包含正向、反向旋转以及强制停止等逻辑。可根据逻辑控制提供 200mA（典型值）的输出电流。

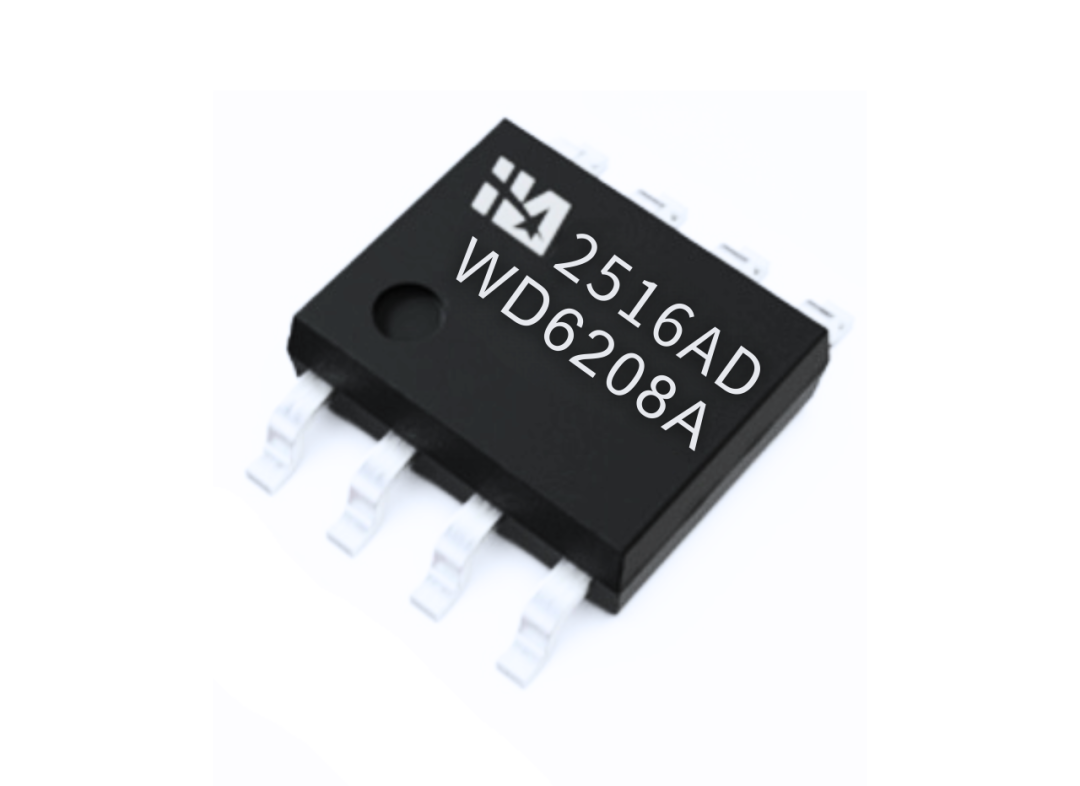

WD6208A 有 DFN1×1-6、SOP-8 和 SOT23-6 等三种封装型式。

Features

特性与优点

输出电流 200mA（典型值）。

有强制停止功能 (当输入双高时)。

内置二极管吸收浪涌电流。

极小的待机电流(当输入双低时)。

很宽的电压范围 (2 - 18V)。

可连接 TTL 逻辑控制。

Application

应用方向

WD6208A是一款IR-CUT驱动芯片，应用于摄像头白天晚上的切换，是由维得半导体完全自主研发的爆款产品，具有1.8V低压启动，18V高耐压等参数特点，摇头机和枪机等全场景1颗通用。同时适用于DVD播放器、盒式磁带播放机等设备，用于驱动内部的马达完成光盘的进出、磁带的运转等动作。

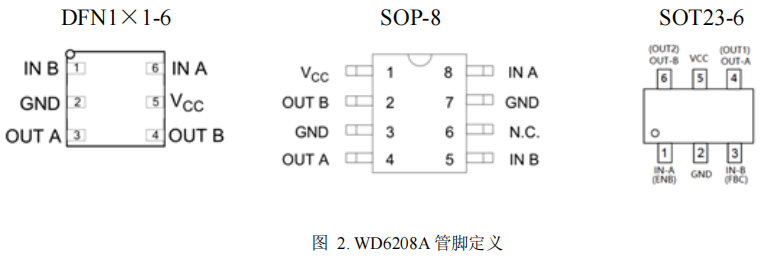

Pin

definition

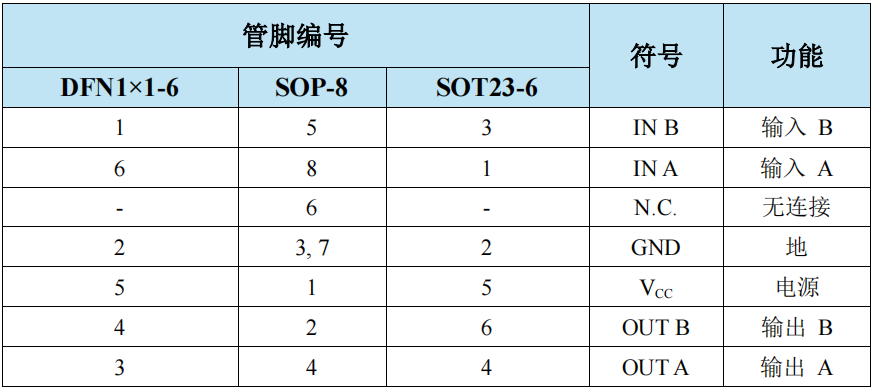

管脚定义

Pin

description

管脚描述

Mechanical Data

机械数据

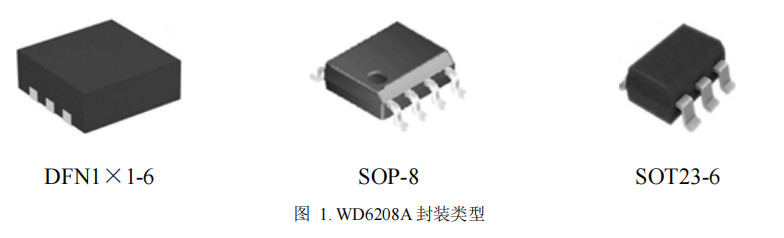

封装类型多样：

DFN1×1-6：超小型封装，尺寸小巧，适合对空间要求极高的高密度电路板设计。

SOP-8：标准的小外形封装，引脚间距合理，便于焊接和维修，是较为常用的封装形式。

SOT23-6：小外形晶体管封装，体积小、重量轻，适合表面贴装技术，广泛应用于便携式电子设备。

管脚特性：不同封装的管脚功能一致，主要包括输入A（IN A）、输入B（IN B）、输出A（OUT A）、输出B（OUT B）、电源（VCC）、地（GND）以及无连接（N.C.）管脚，各管脚定义清晰，便于电路连接。

包装方式：所有封装类型均采用编带包装，便于自动化生产线上的贴片操作，提高生产效率。

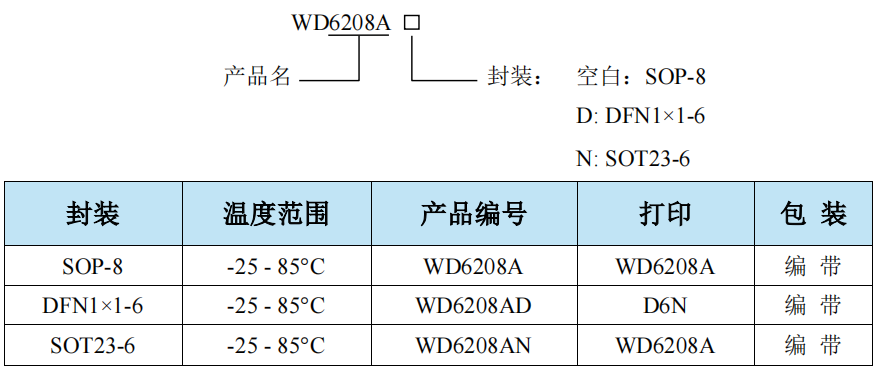

Ordering

information

订购信息

WD6208A系列产品的型号由基础型号和封装后缀组成，具体如下：

基础型号：WD6208A，代表该双向马达驱动电路的基本型号。

封装后缀：

空白：表示SOP-8封装，产品编号为WD6208A。

D：表示DFN1×1-6封装，产品编号为WD6208AD。

N：表示SOT23-6封装，产品编号为WD6208AN。

Maximum Average

Forward Rectified

最大平均正向整流电流

WD6208A双向马达驱动电路的最大输出电流为500mA，典型输出电流为200mA，能够为马达提供稳定的驱动电流。

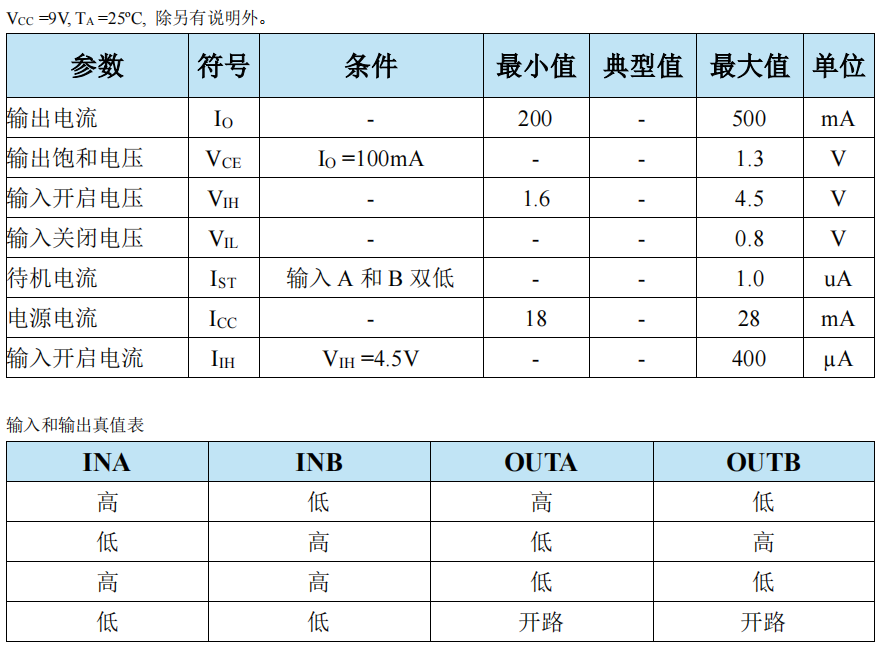

Electrical paramete

characteristics

电参数特性

WD6208A双向马达驱动电路的输出饱和电压在输出电流为100mA时，最大为1.3V，该参数反映了电路在导通时的电压损耗情况。

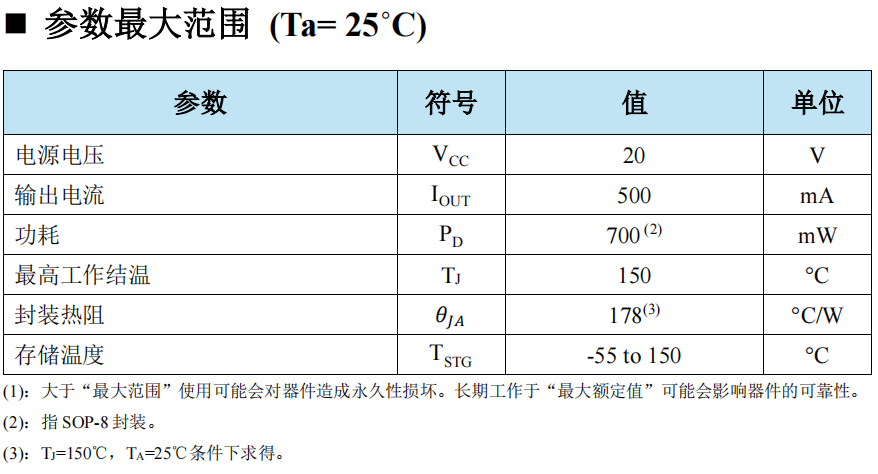

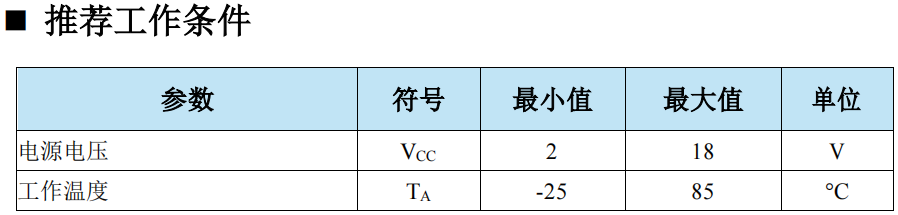

TJ,TSTG

操作温度和储存温度

操作温度（TJ）：WD6208A双向马达驱动电路的工作温度范围为-25-85°C，在此温度范围内，电路可正常工作。

储存温度（TSTG）：储存温度范围为-55-150°C，在该温度范围内储存，不会对电路的性能造成损坏。

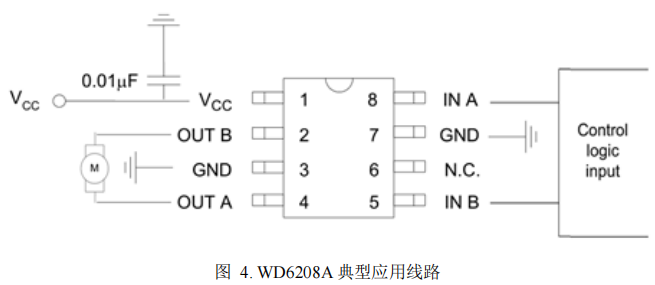

Typical

application lines

典型应用线路

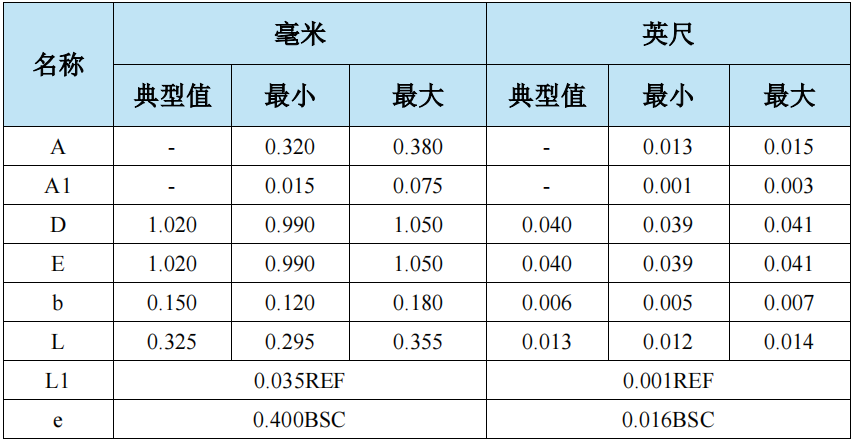

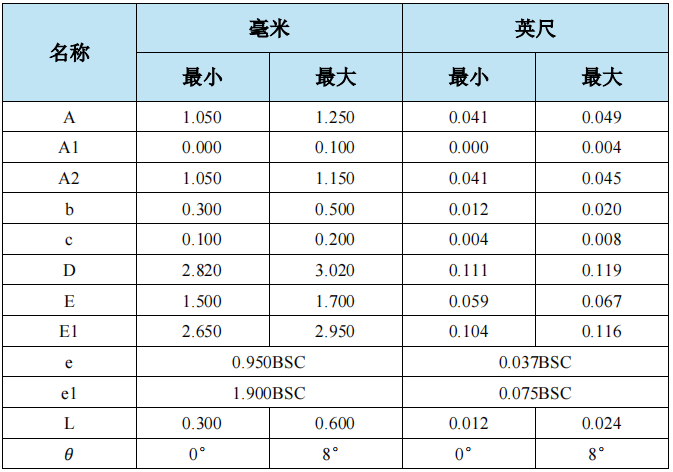

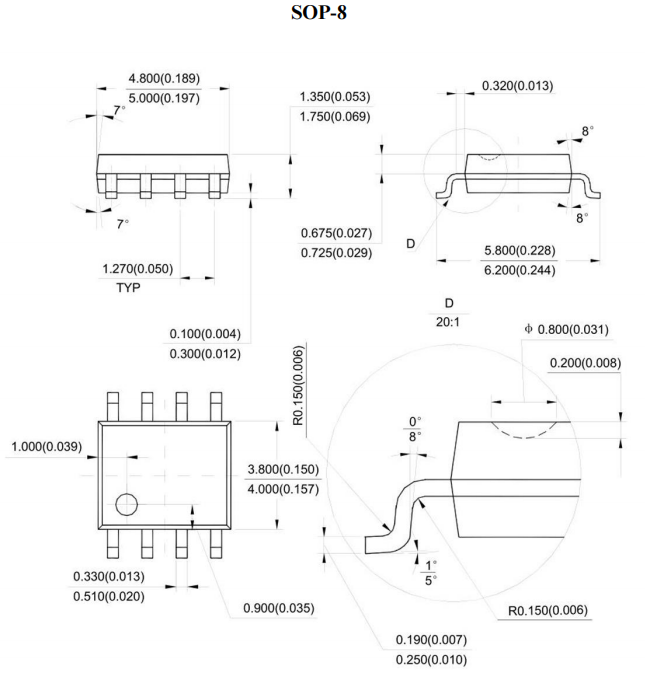

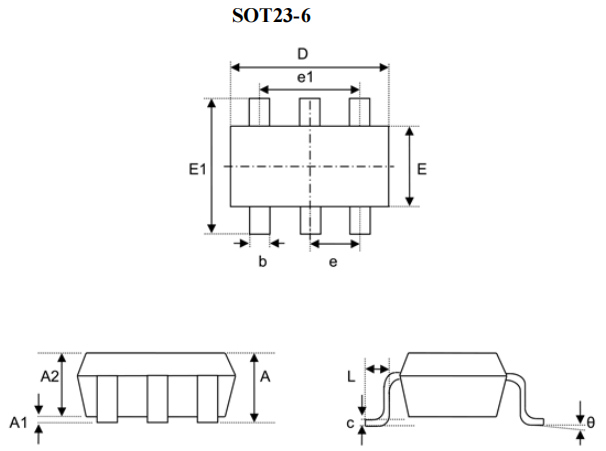

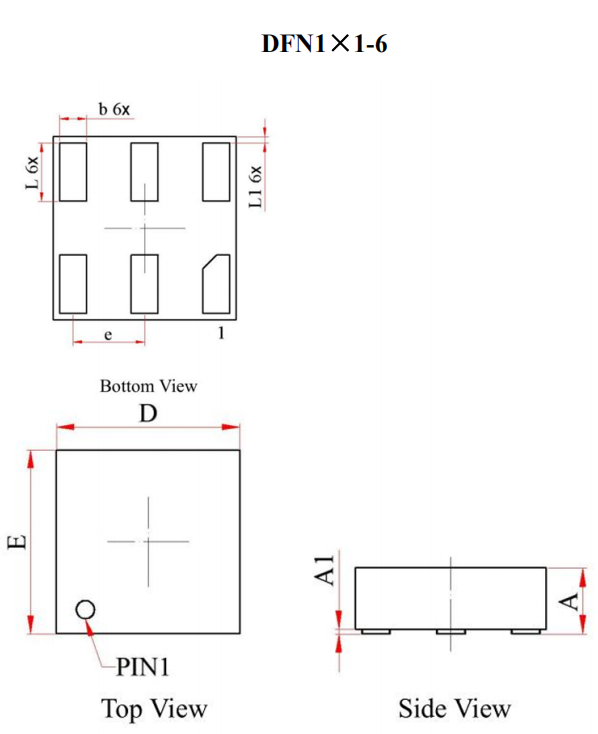

Package size

封装尺寸
