太阳能MPPT多节锂电池充电管理芯片CXLB73339技术解析

产品概述

你有没有遇到过这种情况：用太阳能板给多节锂电池充电，光照一变化充电就断断续续，效率上不去，还得担心电池过热或过冷？CXLB73339 就是专门解决这些烦恼的一颗芯片。

它是一款 PWM 降压型充电管理 IC，支持 6.5V 到 30V 的宽电压输入，最大能提供 6A 的充电电流。不管是两节、三节还是四节锂电池，它都能自动完成涓流、恒流、恒压三个阶段的充电管理——电池深度亏电时用小电流“唤醒”，然后全速恒流充电，快充满时转为恒压收尾，充满后自动停止。整个过程你几乎不用操心。

最出彩的是它内置了太阳能最大功率点跟踪（MPPT）功能。简单说，就是它能自动“找”到太阳能板当前光照下的最佳工作点，让板子输出最大功率，而不是白白浪费掉。这比普通充电芯片能多利用 20%~30% 的能量，特别适合户外储能、安防摄像头、便携设备这类场景。

芯片开关频率固定 550kHz，可以用小体积的电感，外围元件很少，占板面积小。它还符合 JEITA 电池温度标准——天太热或太冷时，会自动降低电流甚至暂停充电，保护电池安全。整个芯片采用 QFN-20 封装，工作温度范围 -40℃~+85℃，工业级可靠性，户外用也没问题。

主要特点，咱们聊点实在的

下面不列枯燥的参数表了，直接用你能感受到的方式说说它有哪些本事：

MPPT 真有用：你只需要在 MPPT 引脚外接两个电阻，芯片就会自动把太阳能板的输出电压稳定在最大功率点。计算公式也很简单：V_MPPT = 1.205V × (1 + R1/R2)。不用写代码，不用单片机，硬件搞定。

充电电流随意调：恒流值靠一个外接电阻 Rcs 设定，公式是 I_CH = 80mV / Rcs。想要 3A 就选 26.7mΩ，想要 6A 就选 13.3mΩ，非常灵活。

电池温度全自动管理：在 TEMP 引脚对地接一个 10k 的 NTC 热敏电阻（就是常见的 10k 负温度系数电阻），芯片就能感知电池是冷了还是热了。0℃~10℃ 时充电电流自动降到 25%，45℃~55℃ 时降到 50% 并把恒压值降低 4.2%，超过 55℃ 或低于 0℃ 直接暂停充电。你什么都不用做，它自己判断。

省电到极致：当输入电源断开或者输入电压比电池电压还低时，芯片自动进入“睡眠模式”，此时电池向芯片漏的电流不到 7.5μA。几乎不耗电，放几个月电池也不会被耗尽。

防倒灌不烧板：外部加一个 P 沟道 MOSFET（芯片有专门的 PG 引脚驱动它），就能彻底阻止电池电流倒流回输入。即使你忘了关输入电源，或者太阳能板晚上没电，电池也不会反灌。

状态一目了然：CHRG 和 DONE 两个引脚可以直接驱动 LED 灯——充电时红灯亮，充满时绿灯亮。如果不接灯，它们也能给单片机提供高低电平信号。

保护一个不少：输入电压太低时自动停止工作（避免异常）；电池电压意外升高时过压保护立刻关断 MOS；芯片自己过热也会降功率或停机。总之，不容易坏

2.1 关键电气参数（典型值，TA=25℃，VIN=15V）

参数	条件	典型值
输入电压范围	-	6.5V ~ 30V
恒流检测电压	CSP-BAT，正常模式	80mV
恒压FB电压	VFB_CV	1.205V ±1%
MPPT调制电压	VMPPT	1.205V
开关频率	fosc	550kHz
涓流充电阈值	Vpre / VFB_CV	66.6%
偏热充电电流	45℃~55℃	50% Icc
偏冷充电电流	0℃~10℃	25% Icc
睡眠模式电流	电池漏电流	<7.5μA

3. 管脚功能与封装

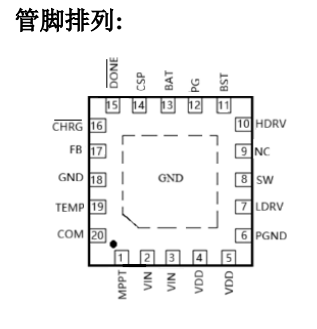

CXLB73339采用QFN-20封装，关键管脚功能如下：

MPPT（引脚1）：太阳能板MPPT跟踪端，外接电阻分压网络设定MPPT电压点。不使用MPPT时需保证该脚电压在1.5V~6V之间。

VIN、VDD：芯片电源与5V LDO输出。VIN宽压输入，VDD输出最大15mA供内部低压电路。

HDRV / LDRV：高端与低端N沟道MOSFET栅极驱动，适应高频开关。

CSP、BAT：充电电流检测正负极，连接检测电阻Rcs设定恒流值。

FB：电池电压反馈输入，通过外部电阻分压设定恒压充电电压。

TEMP：接10k NTC电阻至GND，实现JEITA温度监测；若不使用需接固定10k电阻。

PG：驱动外部P沟道MOSFET栅极，防止电池电流倒灌，睡眠模式输出高阻关断P-MOSFET。

CHRG、DONE：漏极开路充电状态指示。

4. 太阳能MPPT工作原理

CXLB73339采用恒电压法跟踪太阳能板最大功率点。工程师通过外部电阻R1和R2设定太阳能电池板的最优工作电压点，公式为：

V_MPPT = 1.205V × (1 + R1/R2)

芯片内部将MPPT引脚电压调制为1.205V，从而维持太阳能板输出在最大功率点电压附近。这种方案避免了复杂的微控制器算法，以极简外围实现高精度追踪，可提升太阳能充电系统整体效率20%~30%。在日照强度变化时，芯片自动调整开关占空比，使输入电压稳定在设定点，保证电池始终以最大可用功率充电。

如果不使用太阳能供电（例如直流适配器输入），只需合理选择电阻使MPPT引脚电压处于1.5V至6V区间，芯片仍可稳定工作。

5. JEITA温度监测与智能充电策略

为了保障多节锂电池的安全性与寿命，CXLB73339完整实现了JEITA标准五段温度调节：

过热（＞55℃）：暂停充电，TEMP电压＜0.1V时关断充电。

偏热（45℃~55℃）：充电电流降至恒流值的50%，恒压电压降至95.8%×V_REG。

正常（10℃~45℃）：全速CC/CV充电。

偏冷（0℃~10℃）：充电电流降至恒流值的25%，恒压电压不变。

过冷（＜0℃）：暂停充电，待温度回升后自动恢复。

通过TEMP引脚外接10k NTC电阻（建议使用B值3435或3950的常规NTC），芯片内部恒流源（30μA）产生电压并与内部比较器阈值比对，无需软件干预。该功能有效防止低温析锂或高温热失控，显著提升电池组安全性，特别适合户外储能设备。

6. 关键外围器件选型指南

为充分发挥CXLB73339性能，需谨慎选择电感、功率MOSFET、输入输出电容及电流检测电阻。

6.1 恒流充电电流与检测电阻

恒流充电电流 I_CH = 80mV / Rcs。例如需要3A充电电流，Rcs = 80mV/3A ≈ 26.7mΩ；6A时选择13.3mΩ/1W以上精密电阻。检测电阻须采用低电感贴片电阻，且CSP/BAT走线直接连至电阻两端以消除压降误差。

6.2 电感与开关频率匹配

芯片开关频率550kHz，推荐电感值范围为10μH~22μH，纹波电流设计为≤0.3×I_CH。计算公式：

L ≥ [V_BAT×(VIN-V_BAT)] / [0.3×I_CH×f×VIN]

对于太阳能输入，建议取22μH降低纹波，避免轻载时电流断续造成MPPT抖动。

6.3 MOSFET选型关键约束

高端和低端N沟道MOSFET在5V驱动电压下，Rds(on)需满足 30mV < Rds(on)×I_CH < 55mV，兼顾导通损耗与开关损耗。同时Qg和Coss应尽量小，推荐使用30V~40V耐压的逻辑电平MOSFET。防倒灌P沟道MOSFET选用低Rds(on)且Vgs(th)匹配的型号，例如常见的AOD403或类似规格。

6.4 输入与输出电容

输入端至少需要三个滤波电容：C12（1μF陶瓷）紧靠VIN引脚，C1（10μF~100μF电解）靠近P-MOSFET漏极，C11（1μF~10μF陶瓷+高频小电容）靠近开关节点。输出端需有C01（1μF陶瓷）紧靠BAT引脚，以及主输出电容Co，其有效值需满足 175/L ≤ Co ≤ 400/L（Co单位μF，L单位μH）。

7. 状态指示与再充电逻辑

CXLB73339提供两个开漏输出引脚CHRG（红色LED）和DONE（绿色LED）：充电过程中CHRG低电平有效，充电结束后DONE拉低，待机状态均为高阻。在充电结束状态下，若电池电压因自放电或负载下降至再充电阈值（恒压值的95.8%），芯片自动开启新充电周期，保证电池始终处于满电状态。输入电源重新上电也会触发再充电，增强系统鲁棒性。

对于电池未连接场景，BAT管脚将短暂达到过压保护阈值，然后周期性地进入再充电与充电结束切换，此时DONE会输出脉冲波形，工程师可根据此特性判断负载连接状态。

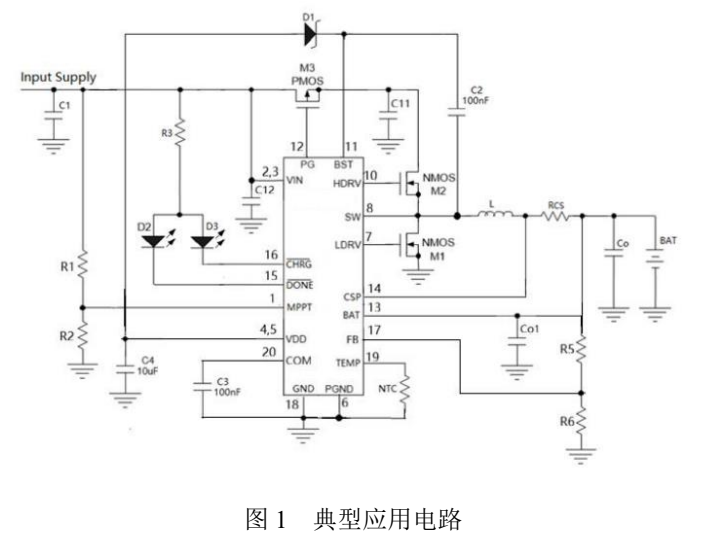

8. 典型应用与设计实例

以设计一款4串锂电池（16.8V）太阳能充电器为例：

输入：24V/50W太阳能板

MPPT电压设定：约18V（R1/R2比例按公式计算）

恒流充电电流：4A

检测电阻：Rcs = 80mV/4A = 20mΩ

电感：15μH/饱和电流>6A

输入电容：C1=47μF/50V电解，C11=10μF+0.1μF陶瓷

输出电容：C01=1μF陶瓷，Co=100μF/25V电解

N沟道MOSFET：选用Rds(on)约10mΩ@5V的型号（如NCE3090K）

P沟道MOSFET：防倒灌用，Rds(on)<20mΩ

实际测试中，该方案在日照波动下可稳定输出4A充电电流，MPPT跟踪效率约92%，电池温度超过45℃时自动降流至2A，确保安全。同时，由于JEITA温控的存在，在0℃环境下充电电流自动降至1A，避免电池损伤。

9. 设计注意事项

PCB布局：输入滤波电容C12尽量靠近VIN和GND引脚；CSP/BAT走线需直接连到检测电阻两端；功率地（PGND）与模拟地（AGND）应单点连接；芯片底部散热焊盘必须可靠接模拟地。

输入电压高于20V：建议在VIN引脚串联4.7Ω电阻并加大C12至10μF，抑制上电尖峰。

NTC选择：推荐使用标称10kΩ（25℃）的NTC热敏电阻，B值在3435~3950之间。若不需要温度监测，TEMP引脚对地接10k固定电阻。

电感饱和电流：必须大于峰值电感电流（I_CH + 0.5×ΔIL），并留20%余量。

10. 总结

CXLB73339是一款功能全面、外围简洁的太阳能多节锂电池充电管理芯片。它集成了MPPT、JEITA温控、高精度恒流恒压、多重保护等实用功能，能够显著简化太阳能充电系统的设计，提高能量利用率和电池安全性。无论是便携式医疗设备、户外储能电源，还是电动工具和智能音响，该芯片都能提供可靠的充电解决方案。工程师只需按照数据手册推荐的参数选型，即可快速完成产品开发。
