深度解析直流电子负载：从工作原理到选型，如何精确测试电源性能？

在电源、电池、新能源及汽车电子行业飞速发展的当下，直流电子负载已经成为研发、生产和质量检测环节中不可或缺的设备。无论是开关电源的老化测试，还是动力电池的放电实验，选择一台合适的电子负载直接关系到产品的可靠性与测试效率。

直流电子负载

作为专注于电源测试测量领域的解决方案商，深圳市源仪电子将为您拆解直流电子负载的工作原理、主要技术指标以及选型要点，帮助您在复杂的市场中找到适合自己的测试方案。

一、直流电子负载的工作原理

从技术层面看，直流电子负载是通过控制功率管的导通量（占空比）来实现对电流的精确吸收。可以把它理解为一个受控的“电能消耗器”，它将被测设备输出的电能转化为热能消耗掉，或者通过馈能式技术回馈电网。现代电子负载通常具备硬件闭环控制电路，这保证了在恒阻或恒功率模式下，设备依然能够稳定带载，不会因为软件计算的滞后性而产生震荡。

二、四大工作模式解析

要使用好直流电子负载，首先需要理解其四种基本工作模式：

1、恒流（CC）模式：无论输入电压如何波动，负载都会按照设定的恒定电流值拉载。常用于测试电源的电流调整率、电池放电测试等。

2、恒压（CV）模式：负载会调整自身电流，使输入端电压保持在设定值。主要用于模拟电池类负载，或测试电流源的性能。

3、恒阻（CR）模式：负载模拟一个固定阻值的电阻器，电流随电压线性变化。适合测试一些对阻性负载敏感的设备。

4、恒功率（CP）模式：负载根据输入电压的变化反向调整电流，以维持消耗的功率恒定。这种模式常用于测试电池的容量及电源的带载能力。

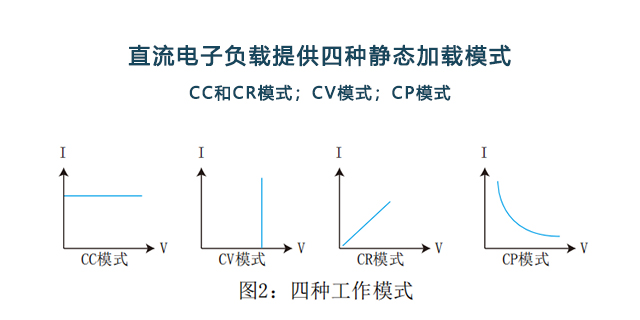

直流电子负载工作模式

三、源仪电子直流电子负载的进阶功能

如果测试需求不只是拉载电流，那么以下高级功能将是评估电子负载性能的关键：

1. 动态测试与瞬态响应

这是检验电源动态特性的重要功能。通过让电子负载在两种设定值之间高速切换（瞬态模式），可以模拟实际工况中电流突变的场景（如电机启动），从而观察电源输出电压的过冲、跌落及恢复时间。动态频率越高（如可达25kHz），越能考验电源的响应速度。

2. 序列测试（List功能）

序列功能允许工程师编辑一个复杂的测试序列，例如在不同时间点自动切换不同的电流值、模式或斜率。这对于执行产品整体质量验证（如从待机到满载再到短路保护的全流程测试）具有很高的实用价值。

3. 模拟编程与外部控制

针对非规则的负载波形（如模拟通讯设备的突发电流），源仪电子负载支持外部模拟量编程输入，用户可以通过信号发生器输入任意波形，让负载完美复刻真实的复杂负载行为。

四、如何选择适合的直流电子负载？关键选型指标

面对市场上多样的品牌和型号，建议从以下五个维度进行细致选型：

1. 功率、电压与电流

首先需要确认被测电源的输出参数。通常建议电子负载的额定功率是被测电源功率的1.5倍左右，以预留充足的余量。同时要注意，低电压下是否能满电流拉载（低电压操作特性）也是重要指标。

2. 测量精度与分辨率

对于研发端的精密测试，电压/电流的精度至关重要。产品的精度通常可达0.03%-0.05%，能够帮助工程师发现微小的设计缺陷。

3. 动态响应速度

如果需要测试高速开关电源或DC-DC转换器，务必关注电子负载的电流上升斜率（Slew Rate）。斜率越高（如微秒级），越能模拟出真实的高速负载变化。

4. 硬件实现方式

市面上有些产品只通过恒流电路加软件运算来实现恒阻、恒功率功能，在高频动态测试时误差较大。而硬件直接实现的工作模式，具有更高的稳定性和可靠性。

5. 散热与保护

电子负载本质是耗能器件，散热能力决定设备的耐用性。同时，电子负载应具备完善的过电压、过电流、过温度及反接保护功能，以保护被测样品。

无论是研发实验室的精确分析，还是生产线上的批量老化，直流电子负载都扮演着质量守护者的角色。选择一台性能可靠、多功能的电子负载，不只能提升测试效率，更能从源头上保障产品的品质。

可编程直流电子负载

深圳市源仪电子有限公司致力于为客户提供高效、可靠的电源测试测量解决方案。我们拥有丰富的产品线，涵盖从低功率精确测量到高功率大电流测试的全系列直流电子负载产品。如果您在选型或应用中遇到任何问题，欢迎随时找我们，我们将为您提供专业的技术支持与服务。
